4 אפשרויות התקנה: כאשר אי אפשר להסתדר בלי מערכת חימום עם סירקולציה מאולצת?
מערכות חימום "קלאסיות" משתמשות בכוח המשיכה ובשינויים בצפיפות המים כדי להשיג סירקולציה בצינורותבמקרה זה, הפרמטר המרכזי של מערכת הצינורות הוא התנגדות הידראולית.
ייתכן שהלחץ שנוצר על ידי המים החמים לא יספיק ליצירת זרימה יציבה. דבר זה יוביל להיווצרות קיטור במקור החום ולכישלו. הפתרון לבעיה הזו היה משאבה, נוסף למעגל לפני הדוד.
משאבת סירקולציה לחימום
משאבת סירקולציה מאפשר לקירור לעבור דרך מקור החום, בדרך כלל זה דוד מים חמים שיכול לפעול על סוגים שונים של דלק. הנוזל עובר דרך צינורות האספקה, הרדיאטורים וצינורות היציאה, ומפלט חום לחדרים. לאחר מכן, הוא חוזר למשאבה עבור חוזר על המחזור.

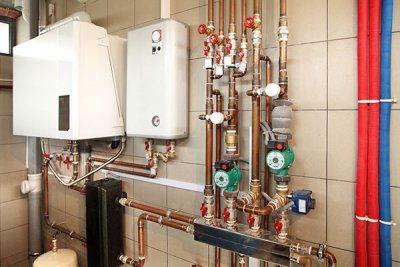

הרכב הציוד במערכת מחזור כפוי
מעגל החימום מכיל להלן המרכיבים העיקריים:
- דוּד או מקור חום אחר, מעלה את טמפרטורת נוזל הקירור כדי לחמם את החדר, שבדרך כלל ממוקם בחדר הדוודים במרתף או בקומה הראשונה.
בהתאם לעיצוב, הוא עשוי להכיל אלמנטים חשמליים או להיות לחלוטין אוֹטוֹנוֹמִי (דודי דלק מוצק).
- נוזל קירור — נוזל העבודה של מעגל זה, הוא מעביר חום מהמקור לצרכנים. הזול והנגיש ביותר הוא הרגיל מַיִם, משמשים בתדירות נמוכה יותר נוזלי קירור, המאפשרים לכם לא לרוקן את מערכת החימום אפילו במזג אוויר קר מאוד.
- צינורות ו תִגבּוֹרֶת לספק זרימת אוויר לרדיאטורים, ההתנגדות ההידראולית וחיי השירות של המערכת כולה תלויים בהם. ככל שעמידותם של אלמנטים אלה לקורוזיה גדולה יותר, כך החימום יחזיק מעמד זמן רב יותר.
- רדיאטורים, חילופי החום והטמפרטורה בחדר תלויים בתצורה שלהם.
- משאבת סירקולציה, מספק סירקולציה יציבה, יכול להיות בעל צריכת חשמל נמוכה, עם התנגדות מערכת קטנה, או גדול.
מוּזָרוּת! אלמנטי האיטום של משאבת הסירקולציה אינם מותאמים לעבודה בטמפרטורות גבוהות. לכן, תמיד מותקן מול פתח הדודכך נוצרים התנאים העדינים ביותר.

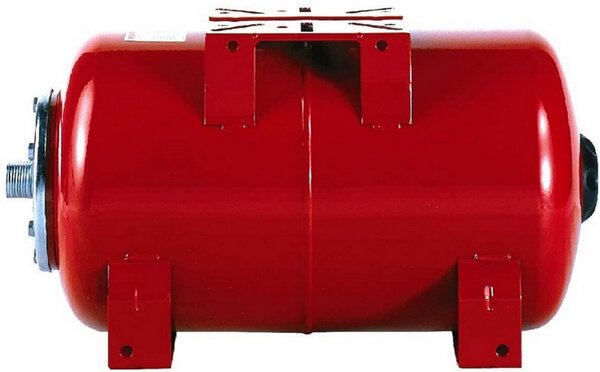

מיכל התפשטות — רכיב חשוב במערכת חימום זו. הוא מספק פיצוי התפשטות תרמית של נוזל הקירור. אם היא נעדרת, הלחץ המרבי המותר עלול לחרוג וצינורות או סוללות עלולים להתפוצץ. זה מגן מפני פטיש מים בעת הפעלת המערכת. ישנם מספר סוגי בנייה של אלמנט זה.
יתרונות וחסרונות
יתרונות המערכת:
- הִזדַמְנוּת חימום מהיר עקב התחלה מוקדמת של תנועת נוזל הקירור.
- שימוש בצינורות גודל מינימלי, שבו אפשר לחסוך הרבה כסף.
- פיזור שווה של חום על רדיאטורים, בכל החדרים הטמפרטורה בסוללות תהיה בערך זהה.
- עבור מעגלים מורכבים קיימת אפשרות ויסות טמפרטורה בכל חדר.

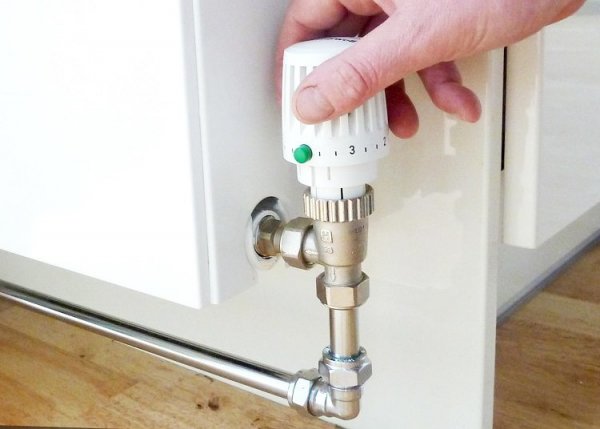

תמונה 1. מערכת חימום עם סירקולציה מאולצת מאפשרת לך להתקין ווסת טמפרטורה דומים עבור רדיאטורים.
יש להבין כי השימוש במשאבה נוספת הופך הכרחי כאשר אורך מסוים של צינורות או עם כמות גדולה יותר רדיאטורים.
במקביל, הופעת משאבה במעגל מובילה לגורמים הבאים בעיות:
- הלחץ יורד בעת ההפעלה משאבות יכולות להוביל להופעתן של דליפות במערכות, מותקן מיכל התפשטות כדי לנטרל אותן.
- תוכנית החימום הופכת תלוי אנרגיהאפילו משאבה בעלת הספק נמוך דורשת זרם חשמלי כדי לפעול, ובמקרה של בעיות ברשת המרכזית, רק התקנת משאבה תעזור נגד הקור. גנרטור דיזל.
הבדלים בין מערכות סגורות ופתוחות
בהתאם ליישום סוג מיכל ההתפשטות מערכות מחזור כפוי מחולקים לסגור ופתוחיםמכשיר זה מאפשר למים להתפשט מעט בעת חימום, ובכך מגן על צינורות וציוד מפני לחץ עודף.
לִפְתוֹחַ למיכל ההתפשטות יש מגע עם אווירבגלל זה, מים מתאדים בהדרגה מצינורות החימום, ולכן יש צורך לבצע ניקוי מעת לעת לטעון כמות מסוימת של נוזל קירור למערכת. בנוסף, חמצן מתמוסס במים, מה שמגביר את קצב הקורוזיה והסתימה של חלקי מתכת, דבר קריטי במיוחד עבור דוודים. יתרון ללא ספק של מיכל כזה הוא שלו זוֹל.

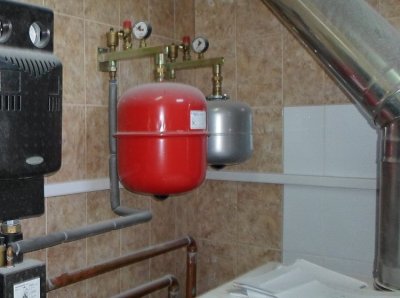

תמונה 2. דוגמה למיכל התפשטות אנכי אטום מסוג סגור עם קרום דיאפרגמה.
סָגוּר מיכל ההתפשטות יוצר מערכת אטומה. עם זאת, אין לו את החסרונות של מעגל פתוח ואת העלות של ציוד כזה. גבוה משמעותיתישנם שני סוגים עיקריים של מיכלים אטומים בשוק: עם סרעפתית קרום וממברנה סוג בלוןככל שהעיצוב מורכב יותר, כך המכשיר אמין ויקר יותר. בכל מקרה, הוא יעלה יותר ממיכל פתוח, היתרונות יהיו היעדר הפסדים ומגע עם האטמוספירה.
אפשרויות חיווט למעגל עם משאבת סירקולציה
קיים שתי דרכים של חיבור רדיאטורים זה בזה: עִקבִי ו מַקְבִּיל קֶשֶׁר.
בְּ סִדרָתִי בעת חיבור סוללות זו לזו, רק סך של צינור אחד, זו הסיבה שתוכנית זו נקראה צינור אחד. מַקְבִּיל כאשר מחברים צינור אחד מָנָה, והשני איסוף.
חיבור טורי
צינור יחיד התוכנית חוסכת חומרים, עבודות ההתקנה אורכות זמן קצר. למרבה הצער, לא ניתן לספק את אותה טמפרטורה בכל רדיאטור, מכיוון שנוזל הקירור נע בין המקומות. באופן עקבי.
עם מספר רב של סוללות, גרסה זו של המערכת הופכת ללא פעילה. הצרכנים הראשונים מקבלים טמפרטורה גבוהה מדי, ונוזל הקירור נכנס לסוללות האחרונות עם תת-חימום.
מערכת דו-צינורית
העלויות, בהשוואה לפריסה בעלת צינור יחיד, גבוהות משמעותית, אך בשל החלוקה האחידה על פני הרדיאטורים, הטמפרטורה בחדרים זהה. ההתנגדות ההידראולית יורדת, אשר משפיעה בצורה מצוינת על מצב הפעולה של משאבת הסירקולציה.
חָשׁוּב! בעת שימוש בחיווט אופקי בעל שני צינורות, אוויר נלכד בסוללות. הפרעות במחזור הדם עקב מלכודת אוויר. כדי לבטלה, הם מספקים מנופי מייבסקי.

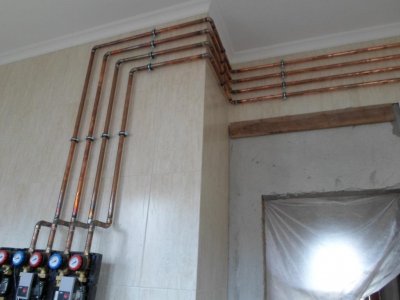

חיווט אופקי ואנכי
אֲנָכִי הפריסה היא קלאסית תוכנית צינור אחד, שבו מים חמים מסופקים לגג בניין דירות, ומשם עוברים לכל הרדיאטורים. תוכנית זו חוסכת חומרים. לכן, היא עדיין בשימוש על ידי קבלנים חסרי מצפון.
צינור כפול אנכי הפריסה משמשת בבתים מודרניים, כאשר העלייה החמה (יחד עם זו שאוספת) נמתחת דרך כל הרצפות ומפיצה נוזל קירור לכל רדיאטור בנפרד, לכן בכל דירה יש בערך אותה טמפרטורה.
תוכנית זו מאפשרת להפחית את אובדן החום, אך מאופיין בעלויות גבוהות עבור צינורות.
בעת חימום בתים רב קומותיים ובתים פרטיים, הוא משמש פריסה אופקית של שני צינורות, המכונה לפעמים קומה אחר קומהמכשירי חימום על הרצפה אינם מחוברים בטור ובמקביל, דבר שעלול לגרום לחסימת אוויר. מסיבה זו, יש צורך להתקין במערכת כזו שסתומי סגירה ושסתומי אוויר עבור כל סוללה ללא יוצא מן הכלל.
סרטון שימושי
צפו בסרטון שמסביר את מערכת החימום בסחרור מאולץ.
המלצות כלליות
עבור עבודות התקנה על מערכת החימום ישנם SP.13330.2012. הם משמשים לחישוב מספר רדיאטורים, קצב זרימת נוזל קירורהשלב הראשון הוא החשוב ביותר. חישוב ותכנון נכון של התוכנית יחסכו לכם בזבוז יתר של חומרים וחוסר עקביות במהלך ההתקנה. עבור עבודה כזו עדיף לבחור אדם בעל ניסיון בבנייה.
