קשה להתווכח על יתרונותיה! מערכת חימום סגורה: מהי?
בעת חימום בתים פרטיים, משתמשים בעיקר במעגל חימום סגור עם סירקולציה מאולצת.
נוזל הקירור בתכנית כזו אינו מתאדה. עקב חוסר המגע עם הסביבה. זה מאפשר להשתמש בתרכובות מיוחדות בנוסף למים, הגברת יעילות החימום.
מערכת חימום סגורה: מהי, עקרון הפעולה, יתרונות וחסרונות
קבלי התפשטות משמשים במעגלים כאלה. מיכלי ממברנה. מיכל אטום מחולק לשני חלקים על ידי קרום אלסטי.
ככל שהטמפרטורה עולה, השסתום נפתח ונוזל עודף זורם לתוך המיכל.
כאשר הטמפרטורה יורדת, נוזל הקירור זורם חזרה למערכת, אשר שומרת על לחץ יציב במערכת.
מיכל ללא לחץ ניתן למלא לחלוטין בנוזל, לכן יחידת שמירת הלחץ חייבת להיות קומפקטית יותר ממיכל קונבנציונלי. היא מאפשרת לך להתאים את הפרמטרים שצוינו במעגל ולהזין את המבנה באופן אוטומטי.
לולאה סגורה מורכב מהאלמנטים הבאים:
- ממיכל ממברנה אטום;
- מסוללות (רדיאטורים);
- מדוד החימום;
- ממשאבת הסירקולציה;
- מצינורות;
- מאלמנטים מחוברים (שסתומים, ברזים, מסננים).
מערכת חימום סגורה יש מספר יתרונות:
- האפשרות להשתמש בכל נוזל קירור;
- עמידות המבנה עקב אטימות מוחלטת;
- היעדר רעש מיותר;
- היכולת להתקין את המערכת בעצמך;
- מהירות גבוהה של תנועת נוזלים, המבטיחה העברת חום מקסימלית;
- אין צורך בבידוד תרמי עבור הקו הראשי;
- הפחתת עלויות כספיות לחימום הבית.
החסרונות כוללים: תלות באנרגיה חשמלית והצורך לרכוש מיכל ממברנה גדול, שמחירו גבוה למדי. בעיית התלות באנרגיה נפתרת על ידי התקנת ספקי כוח רציף או גנרטורים קטנים המספקים אספקת חשמל לשעת חירום.
תוכניות בנייה, שימוש בבנייני דירות
הוא משמש בבתים פרטיים מעגל חימום בעל צינור אחד או שני צינורות.
תוכנית צינור אחד הוא משמש באזורים קטנים בהם נדרש חימום. לא יותר מחמישה רדיאטורים.

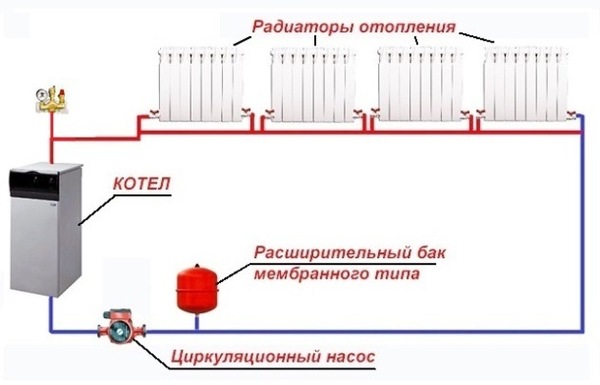

תמונה 1. סכמה של מערכת חימום סגורה עם מעגל בעל צינור יחיד. כל אחד מהרדיאטורים מחובר בטור.
כל הסוללות מחוברות בטור במעגל, כך שמכשיר החימום האחרון תמיד יהיה קר יותר מהראשונים. היתרון הברור של מעגל כזה הוא צריכת צינורות נמוכה יותר.
אם סוללה אחת נכשלת, האחרות ימשיכו לפעול כרגיל. בעת שימוש במעקףמערכת צינור אחד יכול להיות אופקי ואנכיהמעגל האופקי אינו מאפשר לווסת את כמות נוזל הקירור, ולכן מותקנים צינורות עוקפים בעת הנחתו. מעגל אנכי בעל צינור יחיד משמש ברוב המקרים בבניינים מרובי קומות.
תוכנית דו-צינורית (דו-מעגלית) מחמם את החדרים בצורה אחידה יותר. הנוזל ממחולל החום לסוללות מסתובב לאורך שני מעגליםבמקרה זה, הרדיאטורים מחוברים במקביל. נוזל הקירור באותה טמפרטורה בכל הסוללות. שיטה זו דורשת עלויות גבוהות בהרבה, אך מאפשרת לווסת את הטמפרטורה בכל חדר.
תַחשִׁיב
על מנת לבחור נכון את קוטר משאבת הסירקולציה וקוטר הצינורות, חישוב הידראולי של מערכת חימוםזה מאפשר לך לזהות הפסדי לחץ הידראולי באזורים ספציפיים ולמזער את עלויות התפעול.
תְשׁוּמַת לֵב! מומלץ להתקין משאבת סירקולציה בקו החזרה. במקרה זה, חיי השירות של המכשיר יגדלו, מכיוון שנוזל הקירור המקורר כבר יעבור דרכו.
החישובים מבוצעים על ידי מומחה באמצעות חישובי הנדסת חום ולאחר בחירת סוללות. כתוצאה מהחישובים, יתקבל ערך הלחץ הנדרש להזרמת מים דרך משאבת הסירקולציה. לאחר שלב זה, מחושב הערך לקביעת הנפח ובחירת מיכל הממברנה.
איך להפעיל את נוזל הקירור במערכת?
בעת מילוי קו מתאר סגור לא אמורים להישאר כיסי אוויר.
אם מעגל החימום מחובר לאספקת המים באמצעות ברז, אז כדי למלא אותו עליך לפתוח מעת לעת את השסתום ולשחרר את האוויר שנדחק מהרדיאטורים.
תהליך זה נמשך עד שכל עודפי האוויר משתחררים והלחץ מגיע לערך המחושב הנדרש.
למילוי מעגל שאינו מחובר לאספקת מים נדרשים משאבה ומיכל, שממנו ישאב נוזל הקירור. לפני אספקתו, יש לפתוח את כל הברזים ברדיאטורים. פטמת הניקוז מחוברת לצינור, והמבנה ממולא בעזרת משאבת סירקולציה.
חָשׁוּב! בעת מילוי מעגל החימום בנוזל קירור יש צורך לסגור את הברזים בזמןכדי למנוע דליפות.
התקנה והשקה
לאחר שהוזרם נוזל הקירור לתוך המבנה בדוק את כל חיבורי המעגל. לפני כן, יש לשאוב את האוויר מהמשאבה, אחרת פעולת המכשיר עלולה להיפגע. לאחר מכן, יש להקיף את כל הסוללות ולבצע את אותו הליך, תוך פתיחה קלה. מנופי מייבסקי.

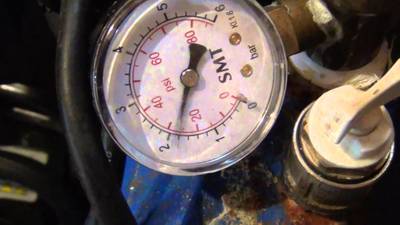

האוויר משתחרר עד שמים מתחילים לזרום מהרדיאטורים. לאחר מכן, ערך הלחץ נבדק באמצעות מכשיר המדידה. אם הוא מתחת ל-1.5 אטמוספרות, לאחר מכן מוסיפים שוב נוזל, ותהליך הסרת האוורור מהציוד מתחדש.

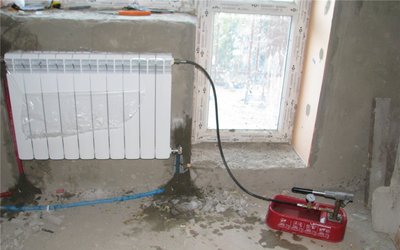

אָז המערכת עוברת בדיקות לחץ. המשאבה שואבת את נוזל הקירור לתוך הצינורות עד שהלחץ עולה ל- 1.5-2 פעמים.
מבנה החימום נותר במצב זה. במשך 15 דקות, ולאחר מכן נמדד הלחץ שוב. אם הקריאות במכשיר המדידה השתנו, אז יש דליפה איפשהו.
אחרת, המערכת חוזרת ללחץ פעולה על ידי ניקוז נוזל קירור עודף.
השלב הסופי הוא - הפעלת מחולל החום, שכבר מוכן לשימוש ומחובר לרשת. תרמוסטט הציוד מוגדר לטמפרטורה נמוכה (40—50 מעלות צלזיוס), ניתן זמן להתחמם כל נפח נוזל הקירור. לאחר מכן, כל הרדיאטורים נבדקים. אם החלקים העליונים של הסוללות קרים יותר, האוויר נשאב שוב.
אחרי זה להעלות את טמפרטורת הנוזל (עד 70-80 מעלות צלזיוס) ולהשאיר את מעגל החימום למשך זמן מה. אם במצב זה מכשירי החימום ממשיכים לפעול כרגיל, וטמפרטורת הנוזל בצינור ההחזרה עד 20 מעלות צלזיוס קר יותר מאשר מחומם, אז המערכת פועלת כראוי ואינה דורשת הגדרות נוספות.
תכונות של מעגל חימום עם מיכל התפשטות ממברנה
משאבת סירקולציה סגורה מאפשרת לך לארגן את העיצוב לפי כל סכמה, ללא קשר למחוון ההתנגדות ההידראולית. סירקולציה כפויה נותנת היכולת להשתמש באפשרויות שונות לארגון חימום:
- סידור סדרתי של רדיאטורים;
- מעגל אספן;
- רצפה חמה.

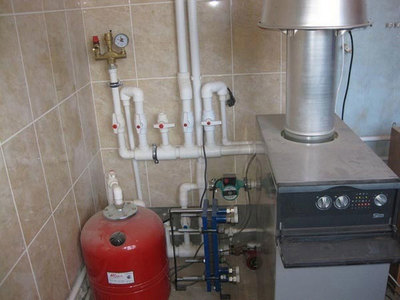

מיכל התפשטות ממברנה ומשאבת סירקולציה ניתן למקם יחד עם מחולל החום באותו חדר. זה מקטין את האורך הכולל של הצינורות, כך שכאשר מארגנים את מעגל החימום, אין צורך להתקין צינורות בקוטר גדול ולשים לב לזוויות הנטייה.

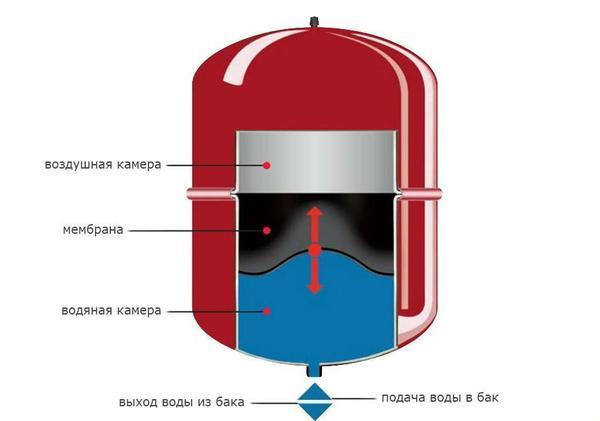

תמונה 2. תרשים של מבנה מיכל ממברנה עבור מערכת חימום סגורה. החצים מציינים את חלקי המבנה.
למה הלחץ יורד?
הסיבות לירידה בלחץ עשויות להיות:
- תקלות של מחולל החום (דוד חימום);
- דליפות נוזל קירור;
- עודף אוויר;
- רדיאטורים מאלומיניום.
ייתכן שהדליפה לא תהיה נראית לעין. כדי לזהות אותה, להשתמש במכשירים מיוחדים: מצלמות תרמיות או מכשירי אולטרסאונד. יש צורך לבדוק היטב את חיבורי החתך של הרדיאטורים, מכיוון שפני השטח שלהם עשויים להיות מכוסים בקורוזיה. פסים חלודים מצביעים על נזק לסוללות.
על מנת לאתר דליפה את צריכה ללחוץ על הפטמה, אשר ממוקם על גבי מיכל ההתפשטות. אם מים ואוויר משתחררים בעת הלחיצה, ניתן להסיק בבטחה שיש דליפה.
חימום סגור עם קבוצת בטיחות
בלוק בטיחות במעגל החימום — הוא קבוצה של התקנים המונעים מצבי חירום. כל מבנה חימום פועל בערכי לחץ מסוימים. בהתאם לחימום או קירור נוזל הקירור, ערך זה משתנה. קבוצת הבטיחות מפקחת עליו, ואם חורג מהערך המרבי המותר, פולטת כמות מסוימת של נוזל מהמעגל.
המערכת כוללת את המכשירים הבאים:
- מד לחץ המודד את הלחץ במתקן.
- שסתום המונע עלייה בלחץ.
- פתח אוורור שמוציא עודפי אוויר.

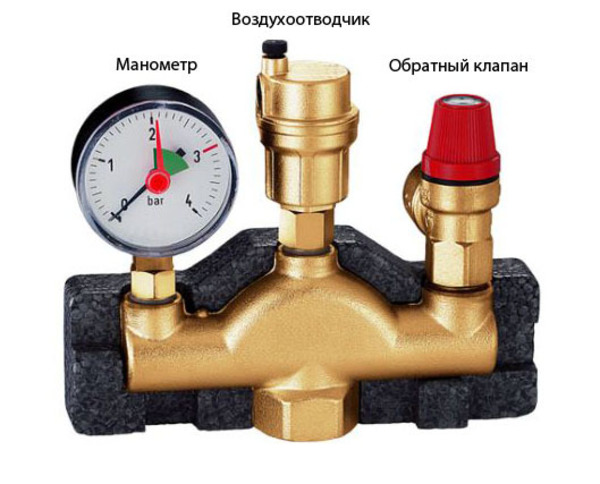

תמונה 3. קבוצת בטיחות למערכת החימום, כולל מד לחץ, פתח אוורור ושסתום אל-חזור.
לכל המכשירים האלה יש את מקומם ממוקמים על גבי קולט נפרד, המחובר למעגל חימום סגור באמצעות צימוד הברגה.
חָשׁוּב! התקני בטיחות מותקנים תמיד רק אנכית ומעל מחולל החום.
חלק מהדוודים למכירה יחד עם קבוצת הבטיחות שהותקנה על ידי היצרן. המכשירים הנותרים דורשים התקנה נפרדת, המתבצעת באותו חדר בו נמצא הדוד.
העיצוב הסגור של מערכת החימום פופולרי מאוד ויש לו יתרונות רבים. עם התאמה, הפעלה והתקנה נכונים, הוא הופך לאוטונומי ואינו דורש שום התערבות חיצונית. המערכת קלה לתחזוקה, ואם מתעוררות בעיות, ניתן לשקם אותה בעצמכם.
סרטון שימושי
צפו בסרטון, המסביר כיצד למלא כראוי מערכת חימום סגורה בנוזל קירור.
מַסְקָנָה
אם התכנון, החישוב וההתקנה של מבנה מערכת החימום נעשים כהלכה, אז זה יעבוד בצורה חלקה במשך זמן רב.
