אפשרות חימום זולה ויעילה היא מערכת צינור אחד

דרך פשוטה וזולה לספק חמימות בבית - מערכת צינור אחד. חום בעונה הקרה מסופק על ידי כביש מהיר אחד, זה מאפשר לך לחסוך בחומרים.

סוג זה של מכשיר חימום מאפשר חימום מלא אוֹטוֹנוֹמִי.

במקרה זה, ניתן להגביר את היעילות להתקין משאבה ולהשתמש בו לפי הצורך.

מערכת חימום מים חד-צינורית של בניין רב קומות

בבניינים רב קומותיים, מערכת כזו משמשת לעתים קרובות, והחומר העיקרי בו נעשה שימוש הוא צינור פלדה (במערכות חימום פרטיות, השימוש בפוליפרופילן או מתכת-פלסטיק מקובל).

• תכנון המערכת והפרויקט שלה מחושבים בהתאם ל SNiP להנחת צינורות;
• קטעים של הקו הראשי שעוברים בחוץ או במרתף, מבודדיםכך שהחום לא יתבזבז;
• משמש בבניינים מערכת אנכית בעלת צינור אחד — אפשרות חימום זולה ויעילה;
• תכנון וחישוב מתבצעים בשלב הבנייה — האפשרות האופטימלית, דיאגרמות ושרטוטים עם חישובים הקשורים לחימום מאושרים על ידי הרשויות הרלוונטיות לפני תחילת הבנייה;
• לפני תחילת הפעילות, היא מתבצעת בדיקות לחץ ועבודות הפעלה.

עקרון הפעולה בבניין דירות

במערכת חד-צינורית אין חלוקה ברורה עבור אספקה ​​והחזרה, רק בתנאי. החיבור הרציף של רדיאטורים ומבנה הטבעת לעיתים קרובות אינם מאפשרים הגדרה של קטע מסוים כהפוך.

בבנייני דירות גדולים, החיווט לדירה מתבצע לעתים קרובות שני צינורות, ובתוך קומה או דירה - צינור יחיד.

איך נראית מערכת חימום זרימה חד-מעגלית?

בבניינים רב קומותיים בעלי מטרות שונות בגבולות אזור מאוכלס, מתבצע חימום מְרוּכָּז, כלומר בבית יש כניסת חימום ראשית ושסתומי מים, יחידת חימום אחת או יותר.

• יחידת חימום ממוקם בחדר נפרד, נעול לבטיחות;

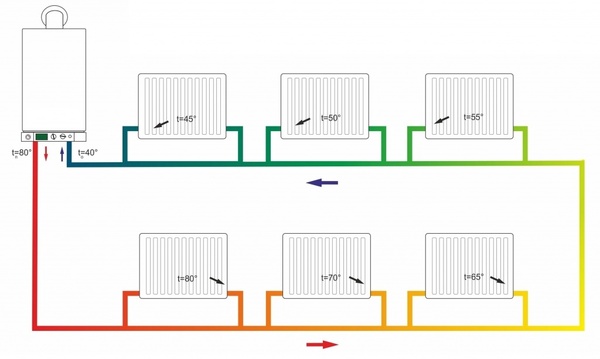

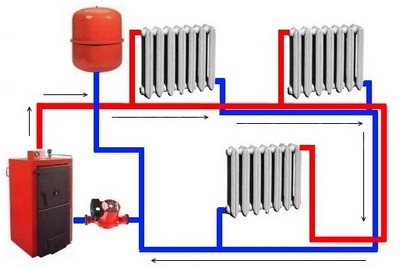

  תמונה 1. ייצוג סכמטי של איך נראית מערכת חימום חד-מעגלית, המציינת את טמפרטורת נוזל הקירור בכל המעגל.

• כל הקודם זוכה שסתומי מים;
• לאחר התקנת השסתומים מסנני בוץ, שבו נשמרים תכלילים זרים בנוזל הקירור: לכלוך, חול, חלודה;
• לאחר מכן עקוב שסתומי מים חמים, מותקן על צינור ההחזרה והאספקה ​​(או בתחילת וסוף המעגל).

מטרתם היא לספק אספקת מים חמים, אשר ניתן לספק מההזנה או מהחוזר. בחורף, נוזל הקירור מתחמם מאוד, הרבה יותר מ-100 מעלות צלזיוס (הרתחה אינה מתרחשת עקב לחץ גבוה בצנרת).

מים כאלה אינם ניתנים לשימוש ביתי, ולכן האספקה ​​מקו ההחזרה, שבו הטמפרטורה כבר ירדה לרמה מקובלת, מופעלת. בתקופת הסתיו-אביב, כאשר החימום פחות אינטנסיבי, המים בקו החזרה מתגלים כקרים מדי, ולכן אספקת המים החמים מתבצעת מהאספקה.

אחת התוכניות הנוחות והנפוצות היא צריכת מים פתוחה:

• מים רותחים מתחנת הכוח התרמית נכנסים יחידת מעלית, שבו הוא מעורבב תחת לחץ עם מים שכבר מסתובבים במערכת, וכתוצאה מכך נוצרים מים בטמפרטורה כ-70 מעלות צלזיוס, אשר נכנס לרדיאטורים;
• עודף נוזל הקירור נכנס לתוך קו החזרה;
• פיזור חום מתרחש בעזרת שסתומים אוֹ סעפת עם שסתומים לכל חלק בבית.

החזרה והאספקה ​​ממוקמים בדרך כלל ב מַרְתֵף, לפעמים הם מופרדים: קו החזרה נמצא במרתף, וקוו האספקה ​​נמצא בעליית הגג.

יתרונות

היתרון של מערכת צינור אחד נחשב ל זוֹל, וזהו היתרון היחיד של מערכת זו. עם התפשטותה ושיפורה של מערכת שני הצינורות, מערכת צינור אחד נמצאת בשימוש פחות ופחות בבנייני דירות.

בבתים פרטיים, היעילות והפשטות של העיצוב מוערכות גבוה יותר - ניתן להרכיב אותו במו ידיכם, קל לתחזוקה ולייצר. לא נדיף.

חסרונות

יש עוד מהם:

• הצורך בחישוב מדויק של קוטר הצינורות צינור ראשי וענפים;
• ברדיאטורים שבקצה המעגל הטמפרטורה תהיה נמוכה יותר, כך שתצטרכו לחשוב על הגדלת נפח מכשירי החימום;
• מאותה סיבה מספר רדיאטורים על ענף אחד יהיה מוגבל, מכיוון שחימום אחיד של כמות גדולה אינו אפשרי.

אפשרויות לשימוש בתכנית חיבור רדיאטור בעלת צינור יחיד: תמונה

האפשרויות הבאות זמינות.

תרשים חיווט - אחת התוכניות העיקריות, אשר נבחר תוך התחשבות במספר הקומות, מספר הרדיאטורים והכמות המתוכננת.

אנכי עם יותר סוללות

בדרך כלל הקו הראשי נמצא במרתף, וקווים אחרים מתפצלים ממנו. מגבירי עלייה בקוטר קטן יותר, מכשירי חימום בדירה והצינורות מחוברים אליהם. התוכנית פשוטה ביותר והעבודה זולה.

יש כאן הונאה תחתון או עליוןאם הוא עליון, ההזנה מונחת בעליית הגג או בקומה הטכנית. העליות מחוברות בטור, שדרכן נוזל הקירור נכנס לדירות.

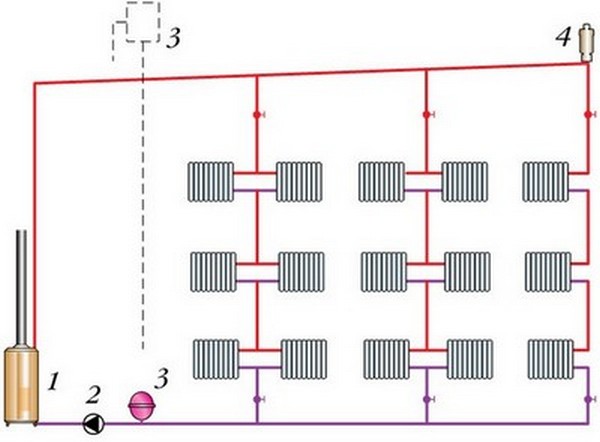

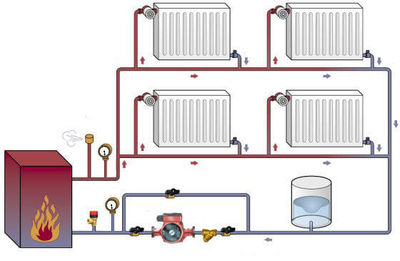

תמונה 2. תרשים של מערכת חימום אנכית חד-מעגלית: 1 - דוד, 2 - משאבת סירקולציה, 3 - מרחיב, 4 - אספן אוויר.

תוכנית זו אינה גמישה, בנוסף עליך לחשב מיד עבור מספר רב של רדיאטורים. אם הפרויקט מתוכנן להשתמש בתנועת הכבידה של המים, עיצוב זה יעבוד היטב.

אופקי עם מדרגות דרך כל הקומות

הבסיס ליישום חיווט אופקי הוא riser שעובר דרך כל הקומות, צינורות מחוברים אליו, המספקים את נוזל הקירור לכל דירה.

מערכות בעלות צינור יחיד משמשות ב מגורים בתים, אבל בתים עם שני צינורות הם האפשרות הטובה ביותר.

חיווט תחתון

הדיאגרמה מניחה תחילה את תנועת המים דרך צינור אופקי, ואז אנכית עד לרדיאטורים.

כוונון של מערכת כזו מסודר די פשוט, קל גם לכבות אותה.

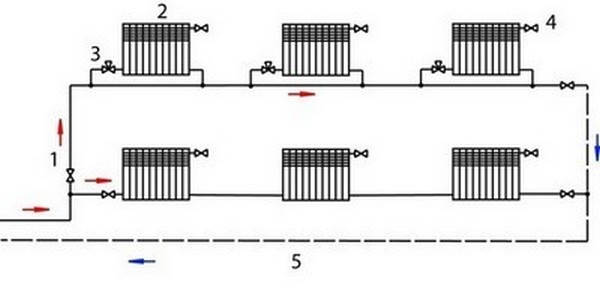

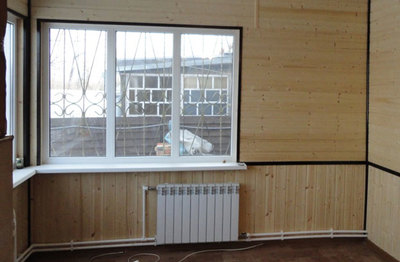

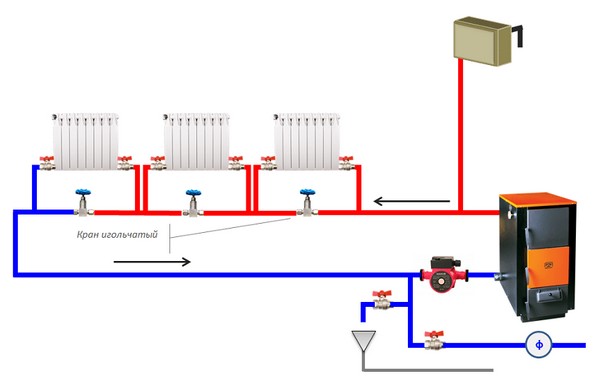

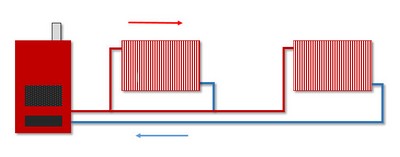

תמונה 3. כך נראית מערכת חימום חד-מעגלית עם חיווט תחתון: הצינורות ממוקמים בנקודה הנמוכה ביותר של החדר.

חיווט עליון

ראשית, נוזל הקירור עולה כלפי מעלה, ואז לאורך ענפי החלוקה האופקית לאורך העליות.

תוכנית זו דורשת זרימת דם מוגברת ומותקן עם חישובי התקנה משאבת סירקולציה. מחזור טבעי ישים גם כן.

במערכת כזו אין בעיות עם מנעולי אוויר; הם מוסרים בקלות מהמגדל המרכזי.

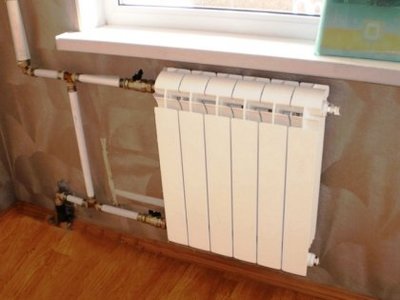

כדי לווסת את עוצמת החימום במערכות בעלות צינור יחיד, השתמשו ב מקטעי מעקף על הרדיאטור, אשר מבודדים מהמעגל באמצעות שסתומים.

פתוח או סגור

פתוח פירושו התקנת מיכל התפשטות לא הרמטי.

כאשר הלחץ עולה, מים נכנסים למיכל עודף נפח של נוזל קירור, המאפשר לייצב את פעולת המערכת.

עודפי נוזל קירור זורמים חזרה לדוד או מתנקזים לביוב.

מכיוון שהמיכל מותקן בנקודה גבוהה, ניקוז אוויר אינו מהווה בעיה.

הגרסה הפתוחה בעלת הצינור החד היא הקלה ביותר לביצוע בעצמך. כל תוכנית של מכשיר חימום מסוג זה מורכבת מ מ-4 רכיבים:

• מקור חום (דוד);
• צינורות;
• רדיאטורים;
• מיכל התפשטות.

אם מיכל ההתפשטות סגור מהסביבה החיצונית, נוזל הקירור אינו בא במגע עם האוויר, אז המערכת נסגרת. מכשיר חימום כזה דורש יותר מכשירים נוספים, ישנם מספר יתרונות:

• אוטומציה מאפשרת לך לא לבזבז זמן על ניטור מצב המערכת;
• נוזל קירור ייתכן כֹּל, כולל נוזל נגד קיפאון;
• אספקת המים של הבית מתוחזקת לַחַץ, ניתן להתקין מכונות כביסה אוטומטיות, מדיחי כלים ויחידות אחרות;
• מערכת בידוד אוויר פחות רגיש לחלודה ועמיד לאורך זמן;
• מיכל התפשטות לא דורש התקנה על גבי, הוא ממוקם בכל מקום;
• כַּמָה יתרונות מוחשיים אחרים.

חיסרון - תלות באנרגיהמערכת סגורה הופכת את זרימת המים הטבעית לכמעט בלתי אפשרית. תיאורטית, ניתן להבטיח את תנועת המים ללא משאבה על ידי שינוי קוטר הצינורות באזורים שונים, אך החישובים והיישום של פרויקט כזה מורכבים.

מחזור דם טבעי או מאולץ: מה זה

במערכות חימום פתוחות, נעשה שימוש באמצעים הבאים: שני סוגים ארגון תנועת נוזל הקירור:

• כבידה;
• כָּפוּי.

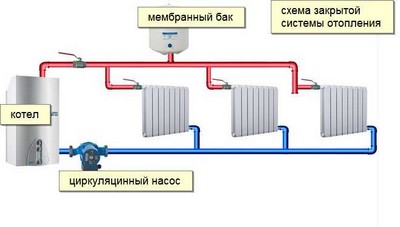

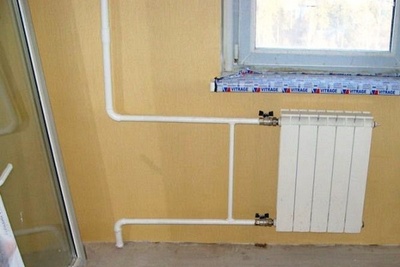

תמונה 4. מערכת חימום חד-מעגלית עם סירקולציה מאולצת: מסופקת על ידי משאבת סירקולציה המובנית במערכת.

זרימה טבעית מובטחת על ידי התרחבות המים; בנוסף, בעת הנחת הקווים הראשיים, נצפה השיפוע הטכנולוגי הנדרש.

המערכת הכפויה לא עובדת בלי משאבה. לחלוטין תלוי אנרגיה.

ניתן לשנות ולשפר את המערכת בכל שלב: באמצעות התקנת משאבה, מערכת כבידה מגדיל באופן דרמטי את יעילותו, תוך שמירה על עצמאות אנרגטית. אם החשמל נופל, התנועה תימשך באופן טבעי, והבית יחומם.

כדי להגביר את מהירות התנועה, מותקן מגביר תאוצה בגובה של מ-3.5-4 מטרים. בלעדיו, המהירות תהיה נמוכה.

תוכנית זו מתאימה לחימום חדרים בשטח כולל של לא יותר מ-60 מ"ר, האורך הכולל של הקונטורה מוגבל גם כן - לא יותר מ-30 מטר.

אם לא מתוכנן לחמם את נוזל הקירור למצב חם, יהיה צורך גם להתקין משאבה.

התמונה תשתפר מעלה תאוצה - לכן מספר הקומות משנה, במקרה זה המערכת תוכל לעבוד טוב יותר.

ניתן לתכנן את המערכת עם כפייה חלקית. לדוגמה, במערכת רצפה חמה, מים מסתובבים בעזרת לִשְׁאוֹב, החדרים הנותרים מחוממים על ידי תאוצה שיורית ותנועה טבעית. במקרה זה, גם הפסקות חשמל לא ישאירו את הבית ללא חום.

סרטון שימושי

צפו בסרטון הזה שמסביר את היתרונות של מערכת חימום בצינור אחד וטעויות נפוצות שנעשות בעת התקנתה.

גישה מסורתית או אוטומציה מלאה

אם ניקח בחשבון אפשרויות למערכות חימום עבור בניין דירות עם מספר קומות, אז מערכת בעלת צינור יחיד תיצור בסופו של דבר יותר בעיותבטווח הארוך, ניתן לצפות חימום לא אחיד ועלויות נוספות לשיפור יעילות מבנה החימום.

אם נבחרה מערכת בעלת צינור אחד, החלק הקשה ביותר שלה יהיה פרויקט מקצועי מחושב בקפידה.

ישנם תומכים רבים באפשרות זו, הם שואבים השראה ממנה עלות עבודה נמוכה ובתים ישנים, שבו מערכת כזו פועלת בהצלחה במשך שנים רבות עשרות שנים.

אפשרות גמישה יותר היא שילוב של מערכות דו-צינוריות וצינוריות חד-צינוריות. זה יאפשר ו לחסוך כסףולנצל את היתרונות של שתי המערכות.
