כיצד להתקין חימום קיטור בעצמך: הוראות התקנה
חימום בקיטור איבד פופולריות מהסיבה סיכון גבוה לתאונה. מבנים אלה אינם מותקנים עוד במקומות ציבוריים.
עם זאת, בבתים פרטיים, אפשרות חימום זו משמשת לעתים קרובות. בעלי בתים מעדיפים להשתמש בקיטור מסיבות רבות. אחת מהן היא הזדמנות לחסוך, לאחר שביצעתם את עבודות ההתקנה בעצמכם.
חימום בקיטור הוא מקור חום יעיל
זהו סוג של מבנה המחמם חדר, שבו נושא החום הוא קיטור. ההבדל בין סוג חימום זה הוא יעילות גבוהה באופן יוצא דופן, אשר עולה, למשל, על מערכת המים 23 פעמים.
מקור החום הוא דוד קיטור. העיצוב כולל גם התקני חימום: רדיאטורים, צינורות (חלקים וסנפירים).
עקרון הפעולה

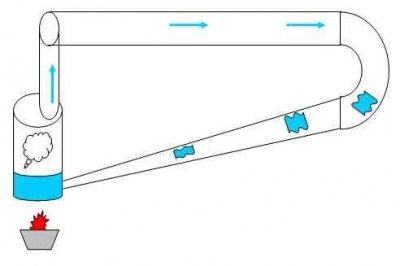

זה נוצר בדוד קיטור חם הנע לאורך מעגל תרמי.
כאשר הקיטור מתקרר, הוא הופך למים, ומשחרר כמות גדולה של חום.
נוזל הקירור נאסף בהדרגה במיכל, משם הוא נשאב לדוד לצורך חימום נוסף. מחזור חימום ואידוי.
ישנן מערכות בהן מעובה פשוט זורם לדוד ללא מכשירים ומיכלים נוספים.
תכונות של חימום בית פרטי באמצעות קיטור
החום המועבר על ידי הקיטור מספר יתרונות, אשר מושכים את תשומת ליבם של בעלי חסכון:
- התקנת המבנה תעלה באופן יחסי זוֹל, תיקונים ותחזוקה גם אינם דורשים הרבה כסף וזמן;
- צִיוּד אינו תופס חללים גדולים;
- החדר מתחמם תוך דקות ספורות;
- כמעט נעדר אובדן חום;
- חום מועבר דרך צינורות ומופץ לא רק באמצעות הסעה, אלא גם קְרִינָה;
- בזכות היעילות שהם מתקינים מספר קטן של רדיאטורים ואפילו להסתפק רק בצינורות.
בשל מעבר חום גבוה, הם מפחיתים שטח הרדיאטורים וקוטר הצינורות.
כשבוחרים מערכת חימום, כדאי להכיר לא רק את היתרונות.
יש שורה חסרונות:
- הציוד עצמו רוֹעֵשׁ;
- תצטרכו להיזהר מכיוון שטמפרטורת הצינורות יכולה להשתנות יותר מ-100 מעלות;
- משטחים רשת חימום חייב להיות סגור, במיוחד אם יש ילדים במשפחה - כדי למנוע כוויות קשות;
- יהיה בחדר זרימת אוויר גבוהה, נקבעת רמת לחות נמוכה, אשר תדרוש אמצעים לניקוי ולחות האוויר;
- במקרה של תאונה סיכון לפציעה חמורה - אדים חמים יפלו החוצה.
איך לעשות זאת בעצמך בצורה נכונה
אם יש לכם ידע ומיומנויות באינסטלציה, כמו גם טיפול בטוח בכלי עבודה חשמליים, תוכלו לספק חימום קיטור לביתכם בעצמכם.
כדי להשלים את העבודה תצטרכו:
- צינורות עבור רשתות חימום;
- אביזרים, מתאמים, ברזי מייבסקי;
- מכשיר חימום;
- מחולל קיטור;
- התקני בקרה.
תְשׁוּמַת לֵב! כדי לשמור על הפרויקט מחושב היטב, כדאי לרשום רעיונות למיקום אלמנטים, סוגיהם וגודלם. ניתן לעשות זאת ישירות על גבי הדיאגרמה.
התהליך מורכב ממספר שלבים. על מנת להתחיל את העבודה בצורה נכונה, וחשוב מכל, לסיים אותה בהצלחה, יש לתכנן את המבנה. משמעות הדבר היא לִשְׁקוֹל הֶיטֵב כל מטר של מעגל החימום תוך התחשבות בטמפרטורות הגבוהות של הצינורות.
דוּד
ראשית, מחושבת קיבולת דוד הקיטור. עבור בית קטן, נלקחת הקיבולת. ב-25 קילוואט, מְרוּבָּע יותר מ-200 ריבועים ידרוש כבר 30.
אם האזור המיועד לחימום 300 מ"ר ומעלה, אז כדאי לך לבחור טנקים החל מ-35 קילוואט. יחס הספק הדוד הוא בממוצע 1 קילוואט לכל 10 מ"ר, אם התקרה לא יותר מ-2.7 מטר.
בנוסף לחשמל, מוקדשת תשומת לב ליכולת לחמם מים לשימוש ביתי.
חָשׁוּב! יש לבדוק את הדוד ולקבל תְעוּדָהזה הכרחי כדי להפחית את הסיכון לתאונות.
דיאגרמת חימום
לאחר קביעת סוג הדוד, נבחרות תוכניות הפעלה עיצוביות:
- דו-גילי עם חיווט עליון (הציוד מתחמם בצורה שווה יותר, המעובה נכנסת לדוד דרך צינור נפרד המותקן בזווית);

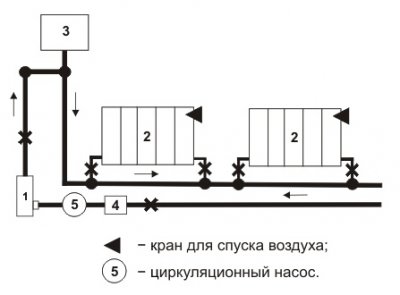

- חוט יחיד עם חיווט תחתון (החלק של הקו המרוחק מהמיכל יחומם במים חמים).
בחירת התוכנית נקבעת על ידי מספר גורמים:
- מְחוּמָם מְרוּבָּע;
- מיקום התקנת הדוד;
- מספר המותקנים צינורות ורדיאטורים;
- מיקום נוח ובטוח צנרת והתקנת מחליף חום.
זהו תהליך מורכב הדורש זמן וניתוח מדוקדק של התנאים הקיימים.
חומרים לכבישים מהירים ורדיאטורים

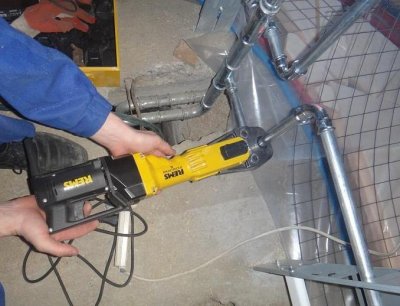

צינורות רגילים המשמשים לאספקת מים לא יעבדו. האפשרויות הבאות מוצעות לצרכנים:
- פְּלָדָה - יכול לעמוד בטמפרטורות גבוהות, אך יחליד עם הזמן;
- נְחוֹשֶׁת - מוליכות תרמית טובה, עמידות ועלות;
- פלדה מגולוונת - לא נתון לקורוזיה, זול.
האפשרות האחרונה נחשבת אופטימלית.
עבור רדיאטורים, קודם כל, הם שוקלים בַּרזֶל יְצִיקָה מוצרים. הם עמידים, בסביבות אגרסיביות ובקורוזיה. הם גם מתאימים פלדה עם צלעות - להעברת חום מוגברת.

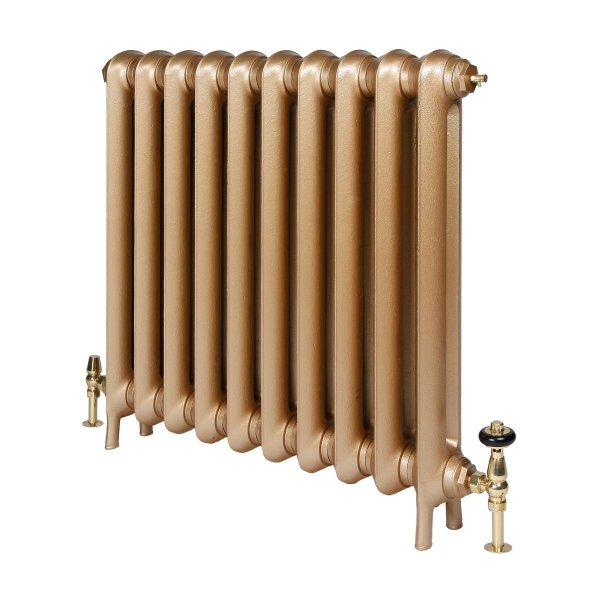

תמונה 1. רדיאטור ברזל יצוק עם סנפירים, דגם Prince 640, תפוקת חום - 399 וואט, יצרן - "Exemet".

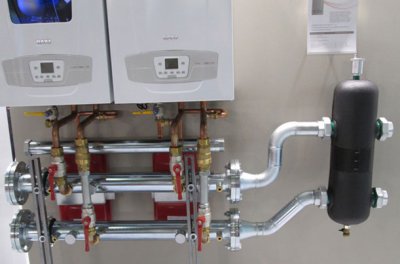

התקני בקרה
בלוק בקרה - אלמנט הכרחי, מכיוון שאדים חמים הם אלמנט שקשה לשלוט בו. מפחית מווסת את הלחץ; כאשר הוא עולה, השסתום מופעל.
הפרויקט חייב לכלול:
- אורך כולל של צינורות;
- מיקומי התקנת רדיאטורים;
- נקודות הסתעפות של צינורות;
- מתאמים נחוצים.
זה מונח על נייר, תרשים מצויר תוך התחשבות במאפייני הבית. כל ההבהרות והמידות כתובות ישירות על השרטוט. בעזרת מודל מוכן של המבנה העתידי, הם מתכננים ומבצעים רכישות של הציוד והכלים הדרושים.
מעגלים ביתיים שקל לחזור עליהם
אם תסתכלו בפירוט על החומרים שעל גבי מכשיר חימום הקיטור, יתברר שאפשר בהחלט לחמם את הבית. בכוחות עצמו.
צינור יחיד

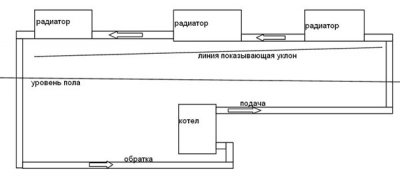

התוכנית הפשוטה ביותר היא חיבור טורי של רדיאטורים, אשר מחוברים ליציאה ולכניסה של הדוד. הקיטור, המתקרר בהדרגה, נע מתחילת המעגל חזרה לדוד. חלק מהמנגנון אינו מחומם עוד על ידי קיטור, אלא מים חמים.
הַפנָיָה! הצינורות ממוקמים נָמוּך, והטמפרטורה ברדיאטורים הראשון והאחרון משווים על ידי חיבור משאבת סירקולציה.
אופקי
מעגל פשוט זה מתאים ל בית קטןאם יש הרבה חדרים, תצטרכו להאיץ את תנועת נוזל הקירור. לִשְׁאוֹבעל מנת להפעיל את הרדיאטורים באופן משתנה, המעגל מסובך על ידי בנייתו. מעקפים (מתאמים שאינם כוללים חלקים מסוימים).

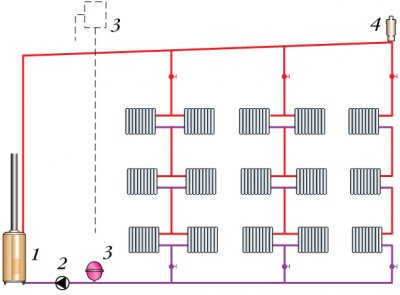

גרסה אנכית של מערכת צינור יחיד
מספק חום בית עם שתי קומות או יותרעבור בית קטן עם עליית גג מחוממת או תת-רצפתי חם, זהו סוג מתאים של קו מתאר. הוא דורש מעט חומרים, והמבנה עצמו לא יעלה הרבה.
הם חושבים על זה עבור כל קומה שרשרת של רדיאטורים, לחשב את כמות החומר הנדרשת, תוך התחשבות במגשרים עם מעקפים (זה יעזור להפוך את הטמפרטורה לאחידה יותר בחדרים).
לנינגרדקה
זוהי גרסה מורכבת יותר של התוכנית הקודמת, המספקת את איזון טמפרטורה מקסימלי נוזל קירור לכל אורך המעגל.
עקרון הפעולה הוא לפזר את נוזל הקירור בצורה כזו שהוא חלק זז, עוקף רדיאטורים (באמצעות מעקפים). לשם כך, מניחים מתחתם צינור, שממנו יוצאים ענפים לכניסה וליציאה של הסוללה. הקטע בין הענפים הוא קַפצָן, אשר יסייע בשליטה על הטמפרטורה בחדר. נוזל הקירור עובר ישירות לחלק הבא של המעגל מבלי להתקרר.
לפיכך, הטמפרטורה מתייצבת, מה שמאפשר חימום מהיר ואחיד של המקום. תוכנית זו מניחה משאבת סירקולציה.
עיצובים של צינור יחיד מתאימים ל בתים פרטיים עם שטח קטן.
מעגלים דו-צינוריים עם חלוקה
בשימוש ב בתים מרובי חדרים עם שטח גדולישנן הונאות תחתון או עליוןכדי להגביר את יעילות מבנה החימום, נעשה שימוש במחזור כפוי.
התקנה עצמית
ההתקנה בעיצומה:
- על ידי בדיקת התרשים המצויר, הם יוצרים שרטוטי פריסת צנרת עם מידות.
- לאחר מכן, נקבעים הדברים הבאים: מיקומי מיקום הרדיאטורהמיקום האופטימלי הוא מתחת לחלונות.
- מיכל התפשטות (לעיצוב דו-צינורי) מותקן בנקודה הגבוהה ביותר של המנגנון. בתרשים, מיקום המיכל ממוקם בין מקור החום לרדיאטורים. על פי המלצות מקצועיות, המיכל ממוקם קרוב ככל האפשר לדוד.
- הצינורות מונחים מהרדיאטורים ועד למיכל. מומלץ לצייד כל רדיאטור בשסתום מיוחד להוצאת אוויר ולמניעת היווצרות מלכודות אוויר (מנופי מייבסקיהצינורות מחוברים לכניסות וליציאות. הרדיאטורים מחוברים בזה אחר זה, לאחר מכן המעגל נסגר, והצינור מובא לדוד.
- מומלץ לצייד את המיכל לְסַנֵןבנוסף, משאבת סירקולציה לא תזיק.
-

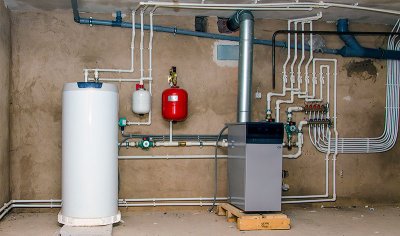

הדוד עצמו מותקן ב חדר שירות. לעתים קרובות הוא ממוקם במוסך או בבניין נפרד אחר.
מרחק מסוים מגנרטור החום אינו משפיע על החימום, אך במיקום כזה נלקח בחשבון אורך נוסף של הצינורות.
- על קטע נוח של צינור החימום הראשי יחידת הכניסה והיציאה נחתכת. אם יש צורך לתקן את המבנה, או בסוף עונת החימום, נוזל הקירור מוסר מהמעגל דרך יחידה.
- עם סיום העבודה, מתבצעים הפעולות הבאות: בְּדִיקָהאפילו עם ידע בתחום זה, עדיף לבקש עזרה מאיש מקצוע. הוא יזהה את החסרונות של המנגנון, מה שיעזור להימנע מעבודות תיקון במהלך עונת החימום.
סרטון שימושי
צפו בסרטון הזה המסביר כיצד להפוך את הכיריים הביתיות שלכם לדוד קיטור.
האם ניתן לבצע חימום באמצעות תנור?
כדי להפיק חום מאדים, השתמשו סוגים שונים של דלק. בהתחשב בכך, מיוצרים דוודים בעלי תכונות עיצוב שונות.
אם מניחים שימוש בדלק מוצק, אז הוא מובנה לְגַרֵר, עבור גז מותקנים מבערים.
עֵצָה! אם מי הקירור בצנרת משתחררים לסביבה רק 120 קילו-ג'אול, ואז קילוגרם של קיטור, שהופך למים, יוותר אלפיים קילו-ג'אולהבדל זה שומר על מיקומו של עיצוב הקיטור, למרות שהוא אינו בטוח.
ישנן אפשרויות לשימוש חלופי בגז, עץ או פחם.
אבל המכשיר המעשי ביותר נחשב למערכת חימום קיטור המבוססת על תנור קיים. פותחו שיטות מיוחדות להמרת תנורים לחימום קיטור של בתים וחממות.
