שמור את כל החום לעצמך! צינורות חימום: אילו מהם טובים ואמינים יותר?

בצינורות מערכת החימום לבצע את משימת הובלת נוזל הקירור מיחידת החלוקה או הדוד ועד למכשירי חימום (רדיאטורים).

לצורך פעולה יעילה של מערכת החימום, יש צורך לבחור את הצינורות הנכונים בהתבסס על מאפייני ההתקנה שלהם, החומר ועלות המוצרים.

צינורות או רדיאטורים: ממה להכין חימום

רק צינורות לחימום החדר (ללא רדיאטורים) לא מספיק מהסיבות הבאות:

• רדיאטורים מספקים חימום במקומות בהם נכנס אוויר קר (מתחת לפתחי חלונות);
• הרדיאטורים נראים אסתטיים, משתלבים באופן אורגני בעיצוב החדר;
• צינורות אינם מסוגלים להתחמם באמצעות הסעה תרמית;
• עלות ההתקנה (ריתוך) של מערכות חימום העשויות מצינורות דומה או עולה על מחירה של מערכת בעלת הספק תרמי דומה העשויה מרדיאטורים מברזל יצוק או פאנלים.

בחללים מגורים וציבוריים, עדיף להתקין רדיאטורים בעלי ביצועים גבוהים פונקציית חימום החדר, והצינורות נמכרו פונקציית תחבורה — לספק את נוזל הקירור לרדיאטור ולהחזירו למערכת.

רישום מערכת חימום ללא רדיאטורים, הוא משמש במתחמים תעשייתיים גדולים שבהם קיטור מחומם-על משמש כנושא חום.

אילו צינורות עדיף להשתמש עבור מערכת חימום

בעת בחירת צינורות למערכת חימום יש לקחת בחשבון את הפרמטרים הבאים:

• עמידת החומר בטמפרטורה ובלחץ של נוזל הקירור.
• נוחות ההתקנה וההרכבה.
• עלות החומרים והעבודה.
• מראה (אסתטיקה).
• חיי שירות.

צינורות חימום מסווגים לפי החומרים מהם הם עשויים. חומרים מחולקים לשתי קבוצות גדולות: מתכת ופלסטיק (פולימר).

מַתֶכֶת:

• עשוי פלדה;
• עשוי פלדה מגולוונת;
• עשוי מפלדת אל-חלד;
• עשוי נחושת.

פּלָסטִי:

• עשוי פוליפרופילן;
• עשוי מפוליאתילן צולב;
• עשוי מתכת-פלסטיק.

פְּלָדָה

חומר הצינור הוא פלדה שחורה. מדובר בחתכים מדודים של צינורות מגולגלים מוצקים או מגולגלים בריתוך חשמלי. צינורות בעלי עובי דופן של 2.8 -3.2 מ"מ.

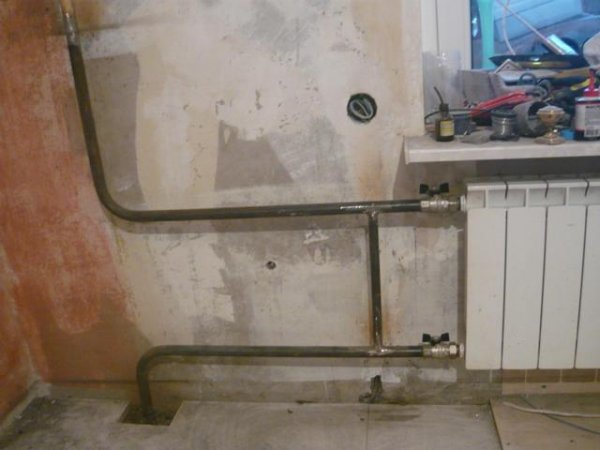

תמונה 1. צינור פלדה לחימום המחובר לרדיאטור. המוצר עשוי מפלדה שחורה.

יתרונות:

• חוזק מכני, עמידות לטמפרטורות ולחצים העולים משמעותית על הפרמטרים של רוב מערכות החימום המרכזיות והפרטיות הביתיות.
• ההתפשטות התרמית של צינורות פלדה מינימלית בהשוואה לצינורות פולימר ומסתכמת ב- 6 מ"מ לכל 10 מטרים באורך (כאשר מחומם מ-20°C עד 90°C).
• עמידות בפני קורוזיה. במעגלי חימום סגורים, כמעט ואין חמצן, מה שגורם לחמצון ולהרס של מתכת.
• עלות נמוכה בהשוואה לחומרים אחרים.

חסרונות:

• קשה להסתיר צינור פלדה בחריץ גבסלכן, בחדרים מטויחים הם מונחים בגלוי. הם זקוקים לצביעה דקורטיבית.
• עצימות העבודה של התקנת מערכת פלדה. נדרשת ריתוך (חשמלי או גז), נדרשות פעולות מתכת עתירות עבודה לחיתוך הברגות והרכבת חיבורים. תהליך ההתקנה מלוכלך ומבוצע לפני סיום העבודה.
• בעת רכישת צינור, עליך לבדוק את עמידתו בדרישות GOST., עקב הסיכון הגבוה ברכישת צינור ישן באיכות ירודה או זיוף סיני. חומר באיכות ירודה עשוי להיות בעל פער בהרכב הפלדה או בעובי הדופן, דבר המשפיע על העמידות.
• מערכות חימום מרכזיות עלולות להיסתם במשקעים, אשר מצמצמים את המרווח השימושי, ומפחיתים את הזרימה והעברת החום של נוזל הקירור.

חיבורים

צינורות פלדה מחוברים בשתי דרכים:

• על חיבורים מושחלים;
• על ידי ריתוך

חיבורי הברגה של צינורות פלדה נעשים באמצעות אביזרי ברזל יצוק (טי, חביות, כיפופים, פינות ואחרות), אשר בפנים יש חוט גלילי.

ריק הפלדה מושחל באמצעות תבנית ראצ'ט ותבנית חיתוך הברגה. החלקים מחוברים באמצעות חומרי איטום. לרוב משתמשים בפשתן עם משחה וחומרי איטום אנאירוביים.

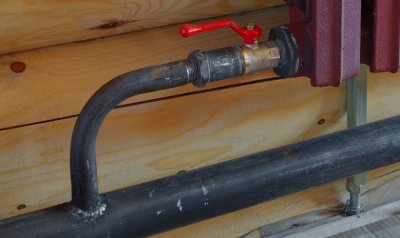

חיבורים מרותכים של ריקים מפלדה מבוצעות באמצעות גז (אצטילן-חמצן) או ריתוך חשמלי.

מוּנָח שירותים

אורך חיי השירות הסטנדרטי של צינורות פלדה שחורים לפני תיקונים גדולים (לפני החלפה) הוא בני 25-30 בהתאם לסוג המקום ולמטרת הצינור. אורך החיים בפועל של צינור פלדה איכותי המיוצר לפי GOST, הוא בני 40-50.

מגולוון פְּלָדָה

הם עשויים מצינורות פלדה, מצופה בשכבת אבץ מבחוץ ובפנים שיטה אלקטרוכימית (גלוונית או דיפוזיה).

גלוון מבצע תפקיד מגן, מונע חדירת אוויר למתכת הבסיס, ומגן עליה מפני קורוזיה.

יתרונות:

• חוזק מכני.
• עמידות בפני קורוזיה בטמפרטורת נוזל קירור עד 65 מעלות צלזיוס (על אספקת מים קרים).

חסרונות:

• עוצמת העבודה של תהליכי ההתקנה.
• בעת ריתוך, נדרשת הגנה נשימתית מפני אדים רעילים של אבץ.
• בטמפרטורת נוזל הקירור מעל 65 מעלות צלזיוס ציפוי האבץ נהרס, מה שמוביל לקורוזיה, סתימה של נוזל הקירור ותקלות בציוד הדוד.

חיבורים

צינורות מגולוונים, כמו צינורות פלדה, מחוברים בשתי דרכים:

• על חיבורים מושחלים;
• על ידי ריתוך.

בעת ביצוע ריתוך ויישום ציפוי אבץ של חוטים פגום, אשר מפחית את תכונות ההגנה של גלוון.

מוּנָח שירותים

אורך חיי השירות הסטנדרטי של פלדה מגולוונת באספקת מים קרים הוא 15-20 שנים לפני תיקונים גדולים.

נירוסטה

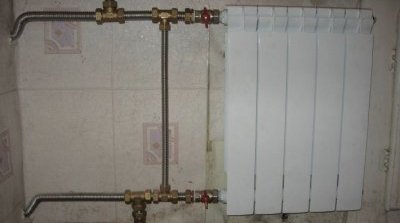

מיוצר על ידי יצרנים זרים כמו ויגה, סנה, גבריט. כל יצרן מציע מערכת משלו של צינורות חימום מפלדת אל-חלד עם צינורות, מחברי לחץ והוראות התקנה משלו. עובי הדופן הוא מ-0.8 עד 1.0 מ"מ.

יתרונות:

• חוזק מכני.
• עמידות בפני קורוזיה.
• משטח פנימי חלק שאינו נסתם במשקעים.
• מראה אסתטי.
• אמינות חיבורי לחץ בטמפרטורות ולחצי הפעלה.
• קל להתקנה בעזרת כלי לחיצה.
• חיי שירות ארוכים.

חסרונות:

• עלות חומר גבוהה (פי 2 יותר גבוה מנחושת), אביזרי לחץ, כלים.
• אם טיפול המים לקוי (נוכחות חמצן בנוזל הקירור), הם עלולים ליצור זוג גלווני עם נחושת, מה שמוביל לקורוזיה אלקטרוכימית.

חיבורים

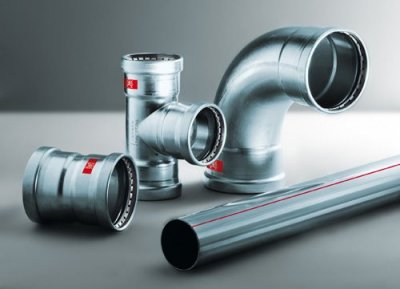

לחיבור חלקי צינור נירוסטה נעשה שימוש באביזרי לחץ.

דחיסה מכנית של חומר החיבור סביב צינור נירוסטה בעזרת כלי מיוחד ומערכת של חיבורים מיוחדים אטמים עשויים מגומי סינתטי עמיד בחום EPDM כחלק מההתאמה, הוא מבטיח חוזק מכני של החיבור, אטימות, עמידות בפני פגיעות מכניות וטמפרטורה.

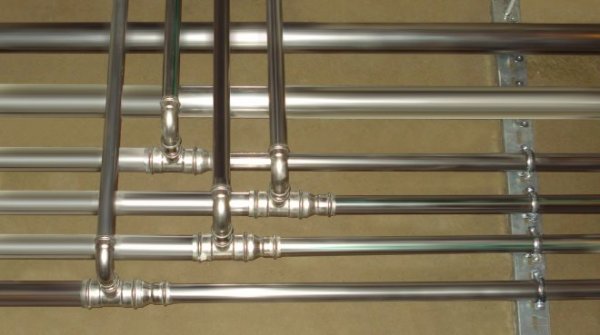

תמונה 2. צינורות נירוסטה חלקים. מוצרים העשויים מחומר זה משמשים לעתים קרובות במערכות חימום.

סנה מצהיר עבור המערכת שלו נירו-סן לחץ עבודה מפלדת אל-חלד PN40 לקוטר הצינור 15-22 מ"מ וטמפרטורת הפעלה עד 120 מעלות צלזיוס (טווח קצר) עד 150 מעלות צלזיוס).

מוּנָח שירותים

יצרנים מצהירים על אורך חיי השירות של צינורות נירוסטה בני 40-50.

נְחוֹשֶׁת

צינורות נחושת לחימום מיוצרים בצורת מוטות (צינורות קשיחים) וסלילים (צינורות רכים למחצה בעלי עובי דופן) מ-0.7 עד 1.2 מ"משיטת החיבור הנפוצה ביותר היא הלחמה עם חומרי הלחמה מיוחדים. ישנה גם שיטה שפותחה על ידי החברה. ויגה מערכת חיבור צינורות נחושת עם אביזרי לחץ Profipress-s ומערכת חיבורים באמצעות אביזרי דחיסה עם אום איחוד.

יתרונות:

• התכונות הפיזיקליות של החומר דומות לפלדת אל-חלד, אך עלות צינור הנחושת פי 2 פחות.
• אפשרות להתקנת חיבורים מולחמים בבית, ללא שימוש בכלי לחיצה יקרים.

חסרונות:

• יש לקחת בחשבון את התגובה האלקטרוכימית האפשרית עם חומרים אחרים במערכת (אלומיניום, פלדה מגולוונת, נירוסטה).
• מוליכות תרמית גבוהה.
• עמידות נמוכה לשחיקה.

להתקנה נסתרת במגהץ או בקיר, נחושת הצינור מותקן בבידוד חום העשוי מפוליאתילן מוקצףכדי להפחית אובדן חום ולמנוע השפעות שוחקות של חלקיקי טיח או משטח גבס.

חיבורים

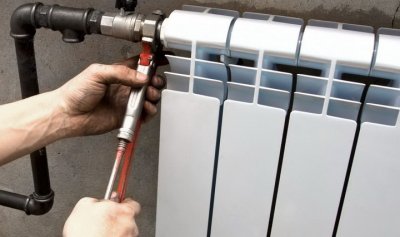

1. אביזרי לחץ — עקרון הפעולה דומה למערכות חיבור מפלדת אל-חלד. יצרן המערכת (Viega) מצהיר על לחץ העבודה 16 בר בטמפרטורות של עד 140 מעלות צלזיוס.
2. אביזרי דחיסה — איטום החיבור באביזר מובטח על ידי לחיצה עם טבעת פליז בעת הברגת אום האיחוד. חיבור זה ניתן להסרה ויש להשתמש בו במערכות פתוחות עם אפשרות לגישה מהירה.

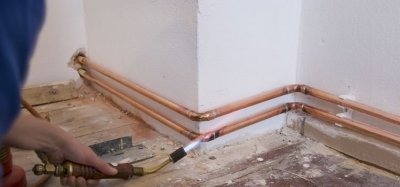

3. הלחמה עם הלחמות מיוחדות באמצעות שטף. הציוד הנדרש הוא מבער פרופאן או אצטילן.

מוּנָח שירותים

חיי שירות של צינורות נחושת לא פחות מ-50 שנה.

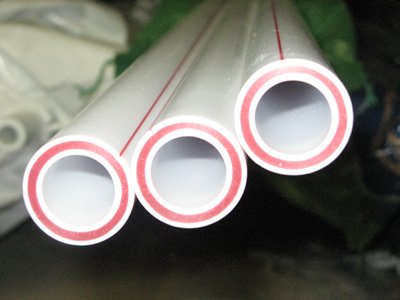

פוליפרופילן

לחימום רדיאטור מומלץ להשתמש בצינורות פוליפרופילן מהדור החדש אקופלסטיק STABI PLUS עשוי פוליפרופילן PP-RCT, מחוזק בשכבה רציפה של אלומיניום בשכבת השטח.

יתרונות:

• תפוקה גבוהה;
• שכבה רציפה של אלומיניום משמשת כמחסום חמצן;
• עמידות גבוהה לטמפרטורה ולחץ - 8 בר ב-90 מעלות צלזיוס;
• התארכות תרמית מינימלית - עם עליית הטמפרטורה מ-20 עד 60 מעלות צלזיוס הצינור מוארך על ידי 2 מ"מ/1 מטר.

חסרונות:

• אם מופר משטר הטמפרטורה (התחממות יתר במהלך הריתוך), קוטר התפוקה בהתאמה פוחת.

חיבורים

חיבור הצינור עם אביזרים מתבצע בשיטת ריתוך דיפוזיה, שבו נוצר מבנה הומוגני בצומת, זהה לשאר החומר.

לפני הריתוך צריך לעשות קצת ניקיון - להסיר את שכבת האלומיניום החיצונית.

מוּנָח שירותים

במחלקה החמישית של המבצע (חימום רדיאטור במגורים עם טמפרטורת נוזל קירור מקסימלית 90 מעלות צלזיוס) היצרן מתחייב לחיי השירות בן 50 שנה.

תפור פוליאתילן

פוליאתילן צולב (PEX) הוא פוליאתילן שיחידותיו המולקולריות מקושרות (צולבות) למבנה תלת-ממדי כדי להגביר את עמידות הטמפרטורה. צינורות PEX משמשים בדרך כלל להתקנת רצפות מחוממות בבתים פרטיים.

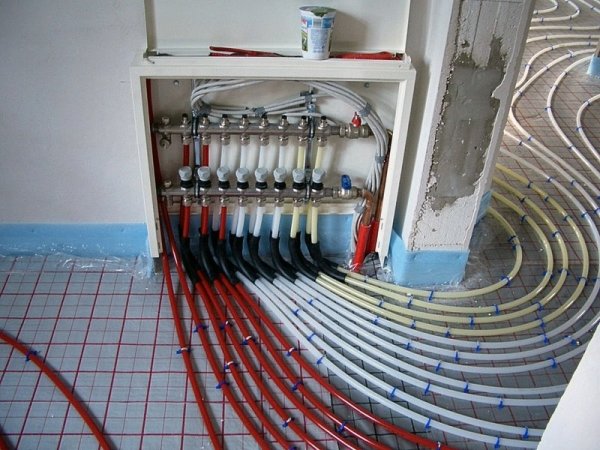

תמונה 3. הנחת רצפה מחוממת באמצעות מוצרים צינוריים העשויים פוליאתילן צולב. החומר משמש לרוב בבתים פרטיים.

יתרונות:

• עמידות בטמפרטורה גבוהה - עד 110 מעלות צלזיוס ולחץ 10 בר (רהאו);
• עמידות לעיוות תחת לחץ גבוה;
• גמישות מרבית בין כל סוגי צינורות הפולימר;
• אין משקעים על המשטח הפנימי.

חסרונות:

• חוסר התאמה למערכות חימום מרכזיות;
• לצינורות PEX אין את האסתטיקה הנדרשת כאשר הם מונחים פתוחים עקב עקמומיותם;
• עלות גבוהה של כלי התקנה.

חיבורים

חיבורי PEX - צינורות עם אביזרים מבוצעים באמצעות שרוולים הזזהראשית, קצה חומר העבודה מורחב בעזרת מרחיב מיוחד ומונח על החיבור. בשל זיכרון מולקולרי, החומר נוטה לחזור למיקומו המקורי ולדחוס בחוזקה את החיבור. כלי מיוחד השרוול מועבר למקום החיבור כדי לקבע לחלוטין את קצה הצינור על החיבור.

מוּנָח שירותים

לְפִי GOST R 52134-2003 בטמפרטורת נוזל הקירור 90 מעלות צלזיוס ולחץ 9.1 בר אורך חיי השירות של צינור PEX יהיה 10 שנים.

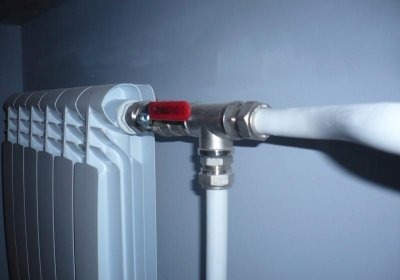

מתכת-פלסטיק

צינור המתכת-פלסטיק מורכב משכבה חיצונית ופנימית של פוליאתילן PEX, המודבקות דרך שכבת אלומיניום. עובי 0.4 מ"מ.

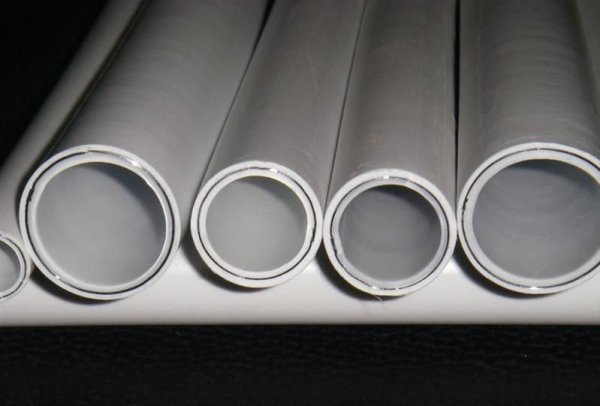

תמונה 4. צינורות חימום עשויים מתכת-פלסטיק. מורכב משלוש שכבות: חיצונית ופנימית - עשויה פוליאתילן, האמצעית - עשויה אלומיניום.

יתרונות:

• עמידות בטמפרטורה גבוהה - עד 110 מעלות צלזיוס ולחץ 10 בר
• חוזק גבוה יותר מצינורות PEX;
• מקדם ההתפשטות הליניארית פי 7 פחות, מאשר צינורות PEX;
• אטימות חמצן;
• התקנה קלה על אביזרי לחץ.

חסרונות:

• חוזק, טווח טמפרטורות הפעלה קטן יותר מזה של פלדה ונחושת;
• הזדקנות החומר תחת השפעת קרינה אולטרה סגולה (מומלץ התקנה סמויה);
• עליות לחץ מפחיתות את חיי השירות;
• עלות כלי לחיצה עבור אביזרי לחץ.

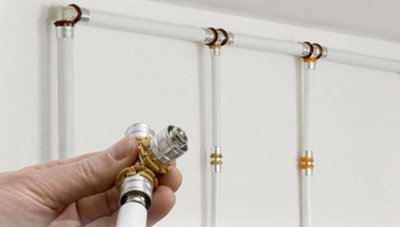

חיבורים

לחימום מומלץ להשתמש בחיבורים מבוסס על אביזרי לחץ.

חומר העבודה מכויל, מונח על החיבור, ושרוול מתכת נלחץ סביבו, מה שמבטיח חוזק מכני.

שני אטמים עשוי מגומי עמיד בחום לספק יציבות קשרים לתנודות טמפרטורה ולהשפעות מכניות.

בְּחִירָה קוֹטֶר

קוטר הצינור נקבע על ידי חישוב מערכת החימום, בהתבסס על שטח החדר, עוצמת הרדיאטורים, מהירות נוזל הקירור וגורמים אחרים.

בְּחִירָה חוֹמֶר מתחת למגהץ מִין

להתקנה נסתרת במשטחי ריצוף (להתקנת רצפות מחוממות) מומלץ להשתמש במתכת-פלסטיק או בפוליאתילן צולב. חומרים אלה חזקים וגמישים מספיק כדי לאפשר התקנה קלה.

סרטון שימושי

צפו בסרטון, שיסביר לכם למה לחפש בבחירת צינורות לחימום הבית.

המוצרים הטובים ביותר שניתן להתקין במערכות חימום

לחימום, מומלץ לבחור חומרים אשר תואמים לפרמטרי המערכת. עבור המרכזית לחימום, מערכות מתכת הן אופטימליות, מכיוון שהן האמינות והעמידות ביותר. עבור אוטונומיים לחימום בתים פרטיים, עדיף לבחור מערכת העשויה מחומרים פולימריים, כנוחה ביותר להתקנה. נותר רק לבחור את המתאימה.
