הליך ההתקנה העצמית של חימום: כיצד לייצר מערכת בזול ובבטחה?

איכות החימום משחקת תפקיד חשוב ביצירת תנאים נוחים בתוך מבני מגורים.

עבור מערכת חימום בטוחה, יעילה וחסכונית, נלקחים בחשבון גורמים שונים: סוג הדוד, סוג נוזל הקירור, מערכת החימום שפותחה, החומרים בהם נעשה שימוש. חומרים ואיכות ההתקנה.

לכן, יצירת תקשורת ניגשת באחריות רבה.

התקנת חימום

מערכת חימום היא אוסף של אלמנטים מבניים שנועדו להעביר חום ולחמם חדרים. רכיבים:

• מקור חום;
• נוזל קירור;
• צינור חום;
• מכשירי חימום;
• אלמנטים נוספים (משאבות, בקרים, שסתומי סגירה ובקרה, מיכל התפשטות).

בחר סוג

עבור מערכת החימום מוגדרים דרישות וקריטריונים בסיסיים, שעליה להגיב:

• סניטרי והיגייני — לספק טמפרטורה קבועה עבור פנים הבניין וביחידות מעגל החימום.
• כַּלְכָּלִי — להפחית למינימום את העלויות הכספיות של חימום הבית.
• בְּנִיָה — לעמוד בפתרונות אדריכליים מבלי להפר מאפייני עיצוב.
• סגנוני - תופסים מעט מקום.
• הַרכָּבָה — להשתמש בשיטת התקנה תעשייתית באמצעות יחידות סטנדרטיות, עם מספר מינימלי של גדלים סטנדרטיים.
• מִבצָעִי - אמינות וקלות תחזוקה.

מאפייני החדר המחומם

בבחירת מערכת חימום, תפקיד חשוב ממלא מאפיינים טכניים של הביתעל סמך אלה, מתבצעים חישובים הנדסיים תרמיים והידראוליים. מתבצע פרויקט עבודה.

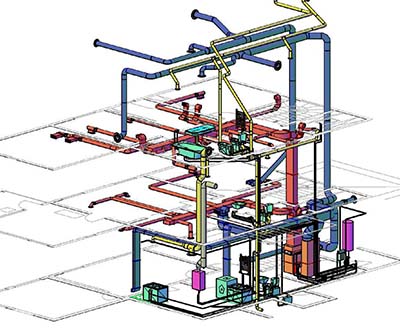

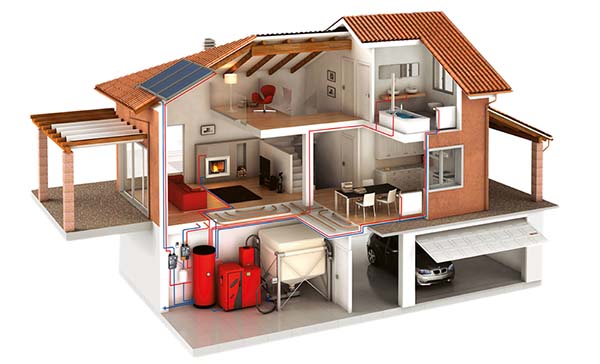

תמונה 1. תכנון עבודה של מערכת החימום בבית בן שתי קומות עם עליית גג וחניה תת קרקעית.

לשם כך, נלקחים בחשבון הפרמטרים הבאים:

• מְרוּבָּע;
• גודל הבית;
• מספר קומות;
• גובה הרצפה;
• מספר, גודל חלונות;
• חומר החלונות ומיקומם;
• חומר הרצפה, עוביו (סוג וגודל הבידוד);
• חומר קירוי;
• חומר הרצפה, עוביו (סוג הבידוד וגודלו);
• מיקום הבית יחסית לכיוונים הקרדינליים.

תנאי אקלים

בנוסף למאפיינים הטכניים של הבית ועקרון הפעולה, בחירת מערכת חימום מסוימת מושפעת מתנאי האקלים.

בהתאם להבדל בין טמפרטורות האוויר הממוצעות בתוך הבניין ומחוצה לו, הם בוחרים דרך החימום היעילה ביותר.

הם מחשבים את עלויות האנרגיה במהלך תקופת החימום וקובעים, איזה מקור אנרגיה משתלם יותר מבחינה כלכלית לשימוש עבור בית בתנאי אקלים ספציפיים.

זמינות של מקורות אנרגיה מסוימים

בחירת נושא האנרגיה קובעת את המשך התפתחותו של פרויקט העבודה של מערכת החימום. לכל נושא אנרגיה יש מאפיינים משלו. יתרונות וחסרונותלחימום, האמצעים הבאים משמשים לרוב:

• גז טבעי — הזול ביותר במחיר, אבל עם חיבור יקר מאוד.
• דלק מוצק - ציוד זול, אך דורש מקום אחסון, לא זמין בכל מקום.
• גז נוזלי. השימוש בו לטווח ארוך משתלם מבחינה כלכלית, אך נדרשת השקעה חד פעמית גדולה כדי להתקין מתקן אחסון מיוחד. גז נוזלי בבלינים מתאים כאמצעי זמני או לחימום בית כפרי.
• חַשְׁמַל זמין, אך בעל עלות גבוהה.
• דלק סולר — גם הציוד וגם חומרי הגלם יקרים.

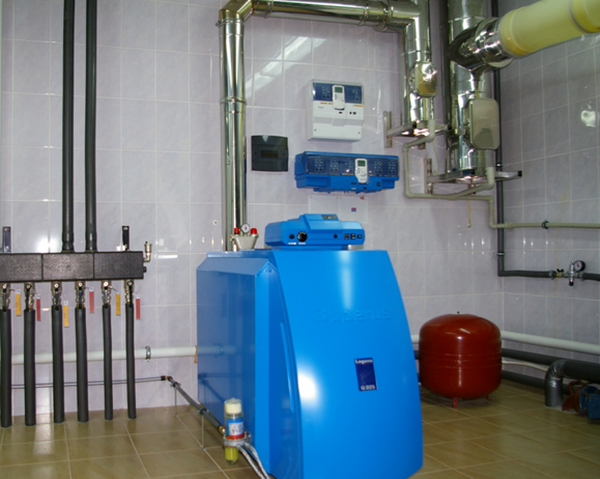

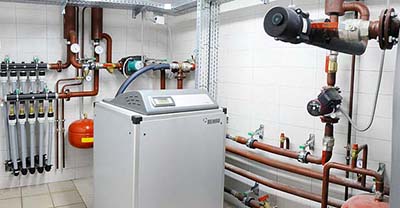

תמונה 2. דוד הפועל על סולר המותקן במרתף של בית פרטי.

חישובים הנדסיים למערכות חימום

כדי להבטיח תנאים נוחים בחדר ו חיי השירות מערכת חימום, יש צורך לבצע חישובים הנדסיים: הם לוקחים בחשבון את המאפיינים הטכניים העיקריים של הבית, כמו גם את המקדמים המתארים את מצבו הנוכחי.

ייתכן שתתעניין גם ב:

למניעת דליפות מהמבנה! מכבשים לבדיקת לחץ של מערכת החימום ומכשירים אחרים

יצירת נוחות ונעימות בבית: אפשרויות שונות לחימום במו ידיכם

איכות טובה במחיר טוב. גרילים חשמליים של רדמונד הם בחירה מצוינת.

הנדסה תרמית

חישוב כמות החום הנדרשת לשמירה על משטר הטמפרטורה בתוך הבית. בוצע בשני שלבים:

1. חישוב הפסדי חום של בניין.
2. חישוב עוצמת הדוד הנדרשת ומכשירי חימום תוך שמירה על רמת הטמפרטורה. על פי התקנים האירופיים, טמפרטורת הדוד, הרדיאטורים והאוויר בחדר היא 75°C, 65°C ו-20°C בהתאמה.

הידראולי

הוא משמש לחישוב הפרמטרים של אלמנטים שונים של מערכת החימום כמות נוזל הקירור הנדרשת.

בעת חישוב כמות הנוזל הנדרשת למעגל החימום, יש לקחת בחשבון שלושה אינדיקטורים: הספק כולל של מערכת החימום, הפרש טמפרטורות בין הקלט לפלט, קיבול חום של מים (4.19 קילו-ג'אול).

לבסוף, נקבעים עוצמת המשאבה ונפח מיכל ההתפשטות. ה-SNiP למערכות חימום קובע טווח מהירויות נוזל קירור כדי למנוע כניסת אוויר למעגל. 0.25–1.5 מטר/שנייה (בלחץ שאינו עולה על 20 מגה פסקל).

טיוטת עבודה

פרויקט העבודה המוגמר של מערכת החימום של בית פרטי כולל:

• דיאגרמות ושרטוטים של מיקום כל האלמנטים;
• חישובי עוצמת הדוד ורדיאטור החימום;
• מאפיינים מטריים של צינורות ושסתומי סגירה ובקרה;
• חישוב עוצמת המשאבה;
• ערך מחושב של מיכל ההתפשטות;
• הערך המספרי של נפח נוזל הקירור הנדרש.

בחירת ציוד

בהתבסס על חישובים ותוך התחשבות בשימוש בנוזל קירור ספציפי, נבחרים דוד מתאים ואלמנטים בסיסיים של תקשורת.

מקור חום

הם משמשים לחימום סוגים שונים של מקורות חוםדוודים, תנורים, קמינים, קונווקטורים, רובי חום. דוודים נחשבים לפופולריים ביותר. הם מחולקים לפי סוג הדלק הנצרך ל:

• דודי גז - אמין, להשתמש בדלק הזול ביותר;
• דודי חשמל - ידידותי לסביבה, שקט;

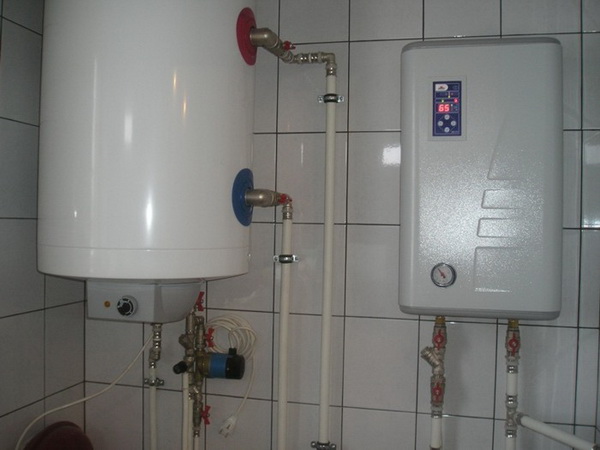

תמונה 3. דוד חשמלי המותקן על הקיר עם דוד מחובר, פועל בשקט וידידותי לסביבה.

• דלק מוצק — משמש לעתים קרובות יותר בבקתות קיץ, שם ניתן לחדש את מלאי עצי ההסקה, הפחם או בריקטים;
• דִיזֶל - אמין, אבל רועש מאוד;
• מְשׁוּלָב — צוברים פופולריות בהדרגה, ומחליפים את אלו המונעים בדלק מוצק.

כוח הדוד הנדרש לבית סטנדרטי הוא 1 קילוואט לכל 10 מ"ר

צינורות או תעלות אוויר

בהתאם לסוג נוזל הקירור, לאחר רכישת ציוד לדוד, הם מייצרים רכישת צינור או תעלת אוויר. לייצור צינורות ותעלות אוויר משתמשים בחומרים הבאים: מתכת, מתכת-פלסטיק ופלסטיק.

עבור מערכת חימום מים, נרכשים צינורות פוליפרופילן, אשר נבדלים בעמידותם, עלותם הנמוכה וקלות ההתקנה. צינורות אוויר עשויים בעיקר ממתכת, בשל הרבגוניות שלהם, עמידותם לטמפרטורות גבוהות וללחץ.

מכשירי חימום

אלמנט חשוב במערכת החימום הם רדיאטורים.

ישנם סוגים רבים ושונים של מחליפי חום למכירה, במגוון רחב של לפי מחיר, צורה, גודל וחומר ייצור.

בחירת הרדיאטור מבוססת בעיקר על עוצמת החימום הנדרשת.

• רדיאטורים מפלדה הם נבדלים במחירם הנמוך ובעמידותם לשינויי טמפרטורה, אך רגישים לשינויי לחץ במערכת.
• רדיאטורים מברזל יצוק נפוצים בשל תפוקת החום הגבוהה שלהם.
• רדיאטורים מאלומיניום הם מתאימים לכל חדר, קלים להתקנה, קלים משקל ומספקים חימום טוב, אך אינם אמינים או עמידים.
• רדיאטורים בי-מתכתיים הופכים נפוצים יותר ויותר בשל אמינותם, מחירם הנמוך, אך רמת העברת החום הגבוהה וחיי השירות הארוכים שלהם.

אלמנטים עזר

ברוב המקרים, בתים פרטיים משתמשים במערכת חימום סגורה, הדורשת משאבה מתאימה כדי להבטיח סירקולציה רציפה של נוזל קירור לאורך כל המעגל ההידראולי. המשאבה נרכשת על סמך נפח נוזל הקירור ומספר הקומות של הבית המחומם.

בנוסף, כל מערכת חימום משתמשת מיכל התפשטות סוג פתוח או סגור, סוגים שונים של שסתומי סגירה ובקרה וסעפות. בחירתם נעשית על סמך חישובים הידראוליים.

כיצד להחליף את המערכת ולהגדיר אותה בצורה נכונה?

לפני התקנת מערכת החימום, עבודת הכנה בבניין, אם בבית הייתה מערכת חימום, היא תפורק.

הֲכָנָה

התקנה והחלפה של מערכת חימום היא תהליך עתיר עבודה הדורש כלים שונים.

ביניהם צריכים להיות מקדחת פטיש, מטחנה, מכונת ריתוך, מבער גז, כל מיני מפתחות, פלס, צבת, סרט מדידה ודברים נחוצים אחרים.

ללא ציוד זה, פירוק עלול לגרום לתוצאות הרסניות.

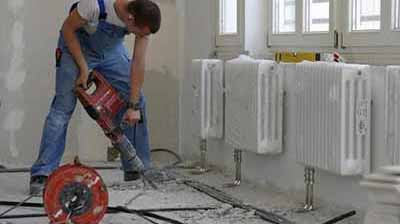

פירוק המבנה הישן

לפני פירוק מערכת החימום הישנה, ​​יש לכבות ולנקז את המים. לשם כך, יש לנתק את כל מכשירי החימום. המפרקים מתחממים מראש באמצעות מבער גזלאחר מכן מנותקים את הצינורות.

כדי לשמור על שלמות מעגל החימום, יש לנקוט משנה זהירות, במיוחד בעת איטום השקעים. בעזרת מבער, כופפו את הצינורות הפגומים, שרפו את שאריות חומר האיטום ושרפו את הצבע.

ייתכן שתתעניין גם ב:

חובה: SP לחימום, אוורור ומיזוג אוויר

מרחקים אינם מחסום: היתרונות של שליטה מרחוק על חימום בבית כפרי

זה פשוט חלום! תנור האח Bavaria יחמם ויקשט כל בית.

סימון

בעת החלפת מערכת חימום, הם מייצרים סימונים עבור אלמנטים מבניים חדשים. בתחילה, נקבעים הפתחים בקירות ובתקרות.

הם מסמנים את מקומות חיבורי ההידוק של צינורות ורדיאטורים. בעת הסימון, נלקחת בחשבון במלואה תוכנית התקנת החימום שפותחה.

הַתקָנָה

במהלך ההתקנה, מתבצע רצף מסוים:

• להתקין את הדוד;
• הם מניחים צינור;
• לחבר את הרדיאטורים;
• לבדוק את המערכת;
• מוכנסים לפעולה.

בְּחִירָה

בעת בחירת מערכת חימום, ניואנס חשוב הוא תהליך ההתקנה הנכונה. לכן, עבור חימום גז, בנוסף לעלות הגבוהה של היחידות, נלקחות בחשבון העלויות. להבאת גז לבית וחיבורו.

חימום הידרוני דורש כוונון נכון ובדיקה מקדימה בלחץ גבוה.

עבור חימום חשמלי, הם מבצעים ניתוב כבלים נוסף, בהתאם לעוצמת הציוד.

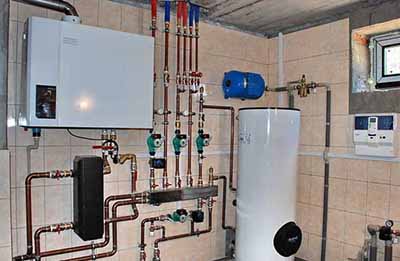

כיצד להרכיב ולהתקין דוד?

על פי חוקי הבנייה ותקנות, דוודים עד 60 קילוואט ניתן להרכיב ולהתקין במטבח. יחידות חזקות יותר דורשות חדר נפרד עם אוורור אוויר מספק. בנוסף, יש צורך אֲרוּבָּה. הדוד מותקן בגובה כזה שצינור ההחזרה שלו ממוקם מתחת לרדיאטורים בקומה הראשונה. הדוד מאובטח באמצעות המחזיקים המצורפים.

תוכנית ועקרון הפעולה

יֵשׁ שתי תוכניות מעגל חימום. צינור יחיד עם חיבור טורי של רדיאטורים ושני צינורות עם חיבור מקבילי.

תוכנית צינור אחד הפופולרי ביותר בבתים פרטיים עקב עלויות כספיות נמוכות יותר עבור חומרים.

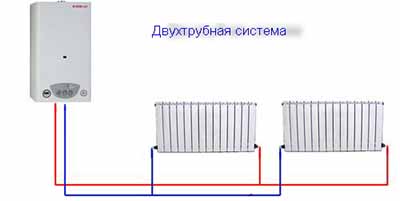

במערכת דו-צינורית נוזל הקירור נכנס לכל רדיאטור בנפרד.

פריסת צינורות: כיצד להתקין אותם?

במהלך התקנת מערכת החימום, ייתכן וריאציות של סידור הצינורות:

• תחתון אנכי;
• למעלה אנכי;
• אופקי - מרמז על נוכחות של מעלה ומערכת הפצה אופקית בכל קומה.

בחירת ערכת ההתקנה וסוג החיווט תלויה בגודל הבית, בהשקעות הכספיות וביכולת מערכת החימום.

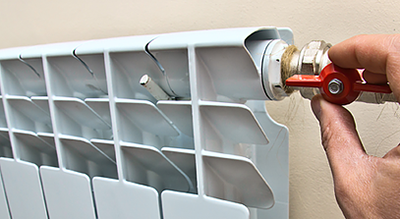

חיבור רדיאטורים

חיבור רדיאטורים הופק לאחרונה, לאחר שכל הציוד הותקן והצינורות חוברו.

התקני חימום מחוברים לקיר עם אלמנטי החיבור הדרושים ומחוברים לצינורות.

לְהַבחִין שלושה סוגים חיבורי רדיאטור:

• צְדָדִי — הנפוץ והיעיל ביותר;
• אֲלַכסוֹנִי — משמש עבור סוללות ארוכות, מבטיח פיזור אחיד של נוזל הקירור;
• לְהוֹרִיד - משמש כאשר צינורות מוסתרים מתחת לרצפה, בעל יעילות נמוכה.

סְבִיבָה

יש לכוונן ולווסת את מערכת החימום באופן מיוחד לאחר ההפעלה. לשם כך, איזון קריאות טמפרטורה שינויים בשסתומי סגירה (מערבלים, ברזים ומניעי סרוו). הפרש הטמפרטורה בכניסה וביציאה צריך להיות בטווח של 15–20 מעלות צלזיוס. כוונון הלחץ באמצעות מיכל התפשטות, פתחי אוורור וברזי מייבסקי.

סרטון שימושי

מהסרטון תוכלו ללמוד כיצד להכין מערכת חימום מצינורות פוליפרופילן בעצמכם.

מה אתה צריך לנסיעת ניסיון?

לפני הפעלת מערכת החימום עובר בדיקות הידראוליות חובה בלחץ מוגבר. הליך זה יאפשר לזהות פגמי התקנה ולהבטיח את יציבות התקשורת החשובה ביותר בבית בעתיד.
