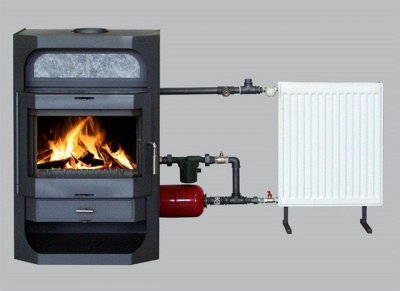

אפשרות חימום יוצאת דופן אך יעילה - תנור אח עם מעגל מים

מושלם לחימום מלא של כל החדרים בבית. אח (תנור) עם מעגל מים.

כָּזֶה פתרון חסכוני יאפשר לכם לחמם את כל החדרים בבת אחת באמצעות אח ורדיאטורים המותקנים בכל חדר, ללא שימוש באמצעים עזר.

תכונות של תנור אח עם מעגל חימום מים לבית

כדי להבין הכל ניואנסים מכשיר זה, יש צורך להבין אותו ביתר פירוט.

לְעַצֵב

יחידה זו דומה מאוד מבחינה ויזואלית ל קלַאסִי אח כאשר ההבדל היחיד הוא שזמין מגוון עם מעגל מים בחלק העליון של תיבת האש או בדפנות התנור עצמו. מחליף חום.

האוויר זורם דרך הסליל המובנה בתוכו. מים שנבחרו כ נוזל קירור. סְלִיל מתחבר למערכת חימום סגורה המורכבת מרדיאטורים וצינורות.

אם האזור הזקוק לחימום גדול למדי, אז תוכנית זו כוללת גם משאבת סירקולציה.

בחלק התחתון של תא האש של אח עם מעגל חימום מים יש סורג המשמש כמכסה מנוע פליטה - לְגַרֵרהוא מאפשר מעבר אוויר לצורך שריפת עץ ומשמש כמקום להצטברות אפר.

ישנה תא אש הממוקם מתחת לתא האש אפר פאןזהו מגש נשלף ומתפקד כמפוח.

בחלק העליון של תיבת האש נמצא אספן עשן, עובר לתוך הארובה.

זהו דגם קלאסי של תנור אח עם מעגל חימום מים. בהתאם למורכבות של דגם מסוים, ייתכנו מאפיינים שונים כיסים ליציאת אוויר חם ואלמנטים אחרים.

ישנם גם קמינים בהם חימום מים מתבצע באמצעות מחליף חום מסוג פלטה.

חומר: ברזל יצוק או לבנים?

חומרי מקור לאח עם מעגל חימום מים:

• מבנה מתכת פלדה יש יחסית משקל קל ועלות נמוכה. חסרונות: רגישות קורוזיה.
• בַּרזֶל יְצִיקָה האח מאופיין בעמידותו ובעמידותו בפני חלודה. חסרונות: משקל גדול וחוסר סבילות לתנודות טמפרטורה, מה שמוביל ל סדקים.

טוֹב בִּיוֹתֵר שלבו את שני החומרים הללו, תוך שימוש בצדדים החיוביים שלהם. לפיכך, חלקי מתכת מותקנים בגוף האח וממוקמים מוגנים מפני התחממות יתר. אלמנטים מברזל יצוק מותקנים בצורה הטובה ביותר בתיבת האש: סורג ודלתות.

אפשר גם לבנות אח מלבנים.

נכסים

מאפיינים בסיסיים של אח עם מעגל חימום מים

• נוֹהָג דלקים טבעיים: עץ ופחם — העלות של שניהם סבירה למדי;
• מאפייני העיצוב של היחידה מאפשרים חימום שטחים גדולים, תוך צריכת אותה כמות אנרגיה כמו תנור מסוג קלאסי;
• האפשרות להשתמש בקמין עם דוד חימום מים בתכנון מערכת חימום נותנת תוצאה חיובית: פרודוקטיביות מוגברת;
• יעילות של קמינים תרמו 35% גבוה יותר אינדיקטורים של תנור מסוג קלאסי;
• דלק נטען לתוך אח עם מעגל חימום מים רק כמה פעמים ביום;
• חומרי המקור המשמשים לייצור מכשירים כאלה עלות נמוכה ומקובלת.

יתרונות וחסרונות של קמינים תרמו-אח ארוכי טווח

היתרונות של העיצוב כוללים את הדברים הבאים:

• קלות שימוש;



• אפשרות להתקנה בחצרים עם נוכחות של כללי בטיחות אש מינימליים;
• ליד האח עם מעגל חימום מים טווח מחירים נאמן;
• קָבוּעַ מחוון צריכת חשמל;
• נוֹהָג זוֹל דֶלֶק;
• מָלֵא אוֹטוֹנוֹמִי מצב הפעלה;
• חימום שטח גדול;
• הוֹפָעָה לא מקלקל את העיצוב חֲצֵרִים.

בעת רכישת עיצוב כזה, כדאי לדעת גם על החסרונות:

• יעילות לא מספקת בכפור קשהבתנאים כאלה, עדיף להשתמש בסוג זה של חימום כעזר.
• פעולת היחידה אינה אוטומטית לחלוטין. אתה צריך להדליק אש באח בעצמך.

זנים

הם נבדלים בהתאם לסוג תיבת האש:

• תיבת אש פתוחההחום יוצא לחדר, תפוקת החום של אח כזו קטנה ביותר. יש לה משמעות פנימית יותר.
• תיבת אש מסוג סגור פָּרוּד שני קירות מתכת, היכן ממוקמים מחליפי החום בצורת סליל. כאשר הוא מחובר למערכת החימום של הבית כולו, אח כזה יהפוך למקור חימום עצמאי.

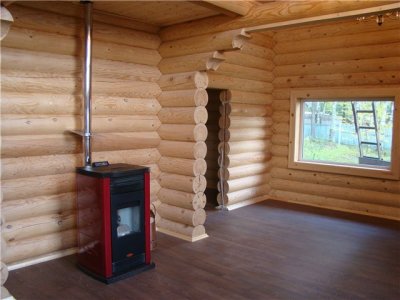

תמונה 1. אח עם מעגל מים מדגם Pryzma PL-190, יעילות 75%, יצרן - "Lechma", פולין.

מערכות חיבור

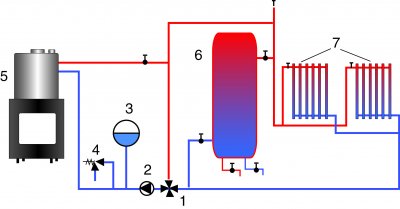

יש תרשים זרימה בסיסי של התהליך הכולל:

• אָח (מותקן בקומה העליונה או במרתף);
• רדיאטורים (מים המחוממים במיכל נכנסים אליהם);
• מיכל מים (מצבר חום והידראולי, מותקן בחדר טכני);
• סְלִיל (נדרש למעבר נוזל קירור מחומם מצבר החום).

בהתאם למיקום המיכל, נהוג להבחין בין שתי תוכניות שונות.

לִפְתוֹחַ

בעזרתו, הקיבולת מותקנת בנקודה הגבוהה ביותר של הבניין, והנוזל נכנס למחליף החום תחת השפעת כוח הכבידה. עודפי המים המחוממים חוזרים למיכל.

הנוזל מחומם בסליל הממוקם בפיה הכבשן (חלק הדוד הפתוח שלו). התקנת מערכת כזו לא תגרום לקשיים, אך היא מאוד לֹא מַעֲשִׂי עקב אובדן מים, משקלו הסגולי וסיבות אחרות.

סָגוּר

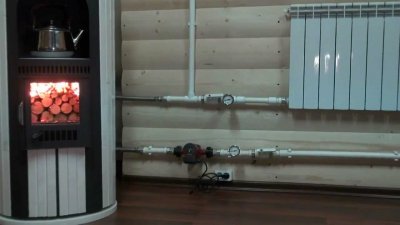

במקרה זה, הסליל ממוקם ב מקטע סגור של הדודבעזרת משאבת סירקולציה, הנוזל עובר למיכל האחסון, ולאחר מכן למערכת החימום.

היתרון העיקרי של מערכת חיבור כזו הוא שמעיל המים של תיבת האש מכיל חיישן טמפרטורה מיוחד, באות אשר מתבצעת פריקת המים הנדרשת לביוב.

מערכת חיבור זו, בניגוד לראשונה, מאפשרת לך לחמם את המקום שטח גדול.

בחירת קמין: פינתי או רגיל?

חשוב לקחת הכל בחשבון פרמטרים עיקריים לעיצוב:

• דירוג הספק (יש צורך לבצע חישוב ראשוני המבוסס על החל מ-1 קילוואט לכל 10 מ"ר);
• מְקוֹרִי חוֹמֶר האח עצמו ומחליף החום (ברזל יצוק או פלדה, אך עדיף לשקול מודלים מסוג משולב);
• בָּסִיס מתחת לאח (חובה להתכונן) לא דליק היסודות שמתחת למבנה עצמו, זה יכול להיות קרמיקה, בסיס ברזל. עבור תנור אח ממתכת או לבנים, עדיף לייצר את הריצוף מ... יריעות אסבסט);
• שריפה ארוכה (ישנן אפשרויות לקמין עם מפזר, וניתן למצוא גם כאלה עם מחולל תרמו. אפשרות שנייה משמש כמקור חום נוסף. שני הזנים יאפשר לכם לא רק לחמם מים למזון, אלא גם לחמם את הבית);
• פונקציות אח עם מעגל חימום מים (בנוסף למטרת החימום העיקרית, יחידות אלה יכולות לשמש כמקור לאספקת מים חמים לבית או ככיריים);

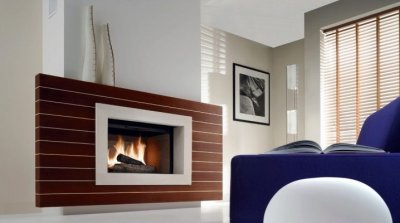

• עיצוב מעצבים (יש מבחר רחב של תנורי אח, כך שכל אחד יכול לבחור מכשיר המבוסס על טעמו, עיצוב הבית ומצבו הכלכלי);

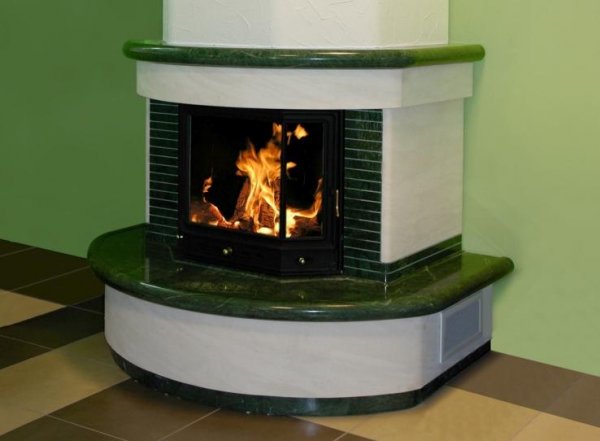

• אח פינתי עם מעגל חימום מים זה נראה מאוד מסוגנן, מחמם מספר חדרים, יש לו תצוגה רחבה יותר של הלהבה, תופס את השטח הלא מתפקד של החדר, בעל יעילות גבוהה;
• יצרנים (הכי פופולרי: גרמנית שמיד, איטלקי לה נורדיקה ואדילקאמין, צ'כית AVH, פינית הרוויה, הלו וקסטור, מקומי טרמופור, ארמק, וולקן).

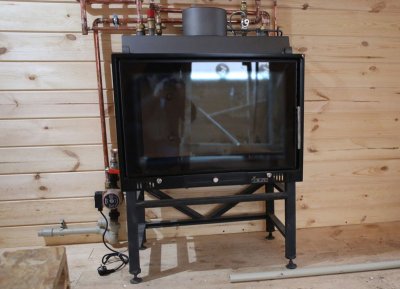

איך להתקין את זה בעצמך

בתחילה, תכנון המבנה מחושב. לשם כך, נלקחות בחשבון מספר נקודות:

• גוֹדֶל קמין נקבע על סמך מידות החדר. לכן, היחידה צריכה להיות בגודל 1:70 משטח החדר.
• עומק תיבת האש

  חָשׁוּב! ככל שעומק תא האש גדול יותר, כך פחות סיכוי שייכנס עשן לתוך החדר.

• גוֹבַה הארובה היא בין 4 ל-8 מטרים.
• מְקוֹרִי חוֹמֶר מבנים - לְבֵנָההכמות מחושבת.
• בפיתוח הזמנה — תרשים המציין את פריסת שורות הלבנים.



• הקיר האחורי של האח מוגן יריעת מתכת - מסיבות של בטיחות אש.

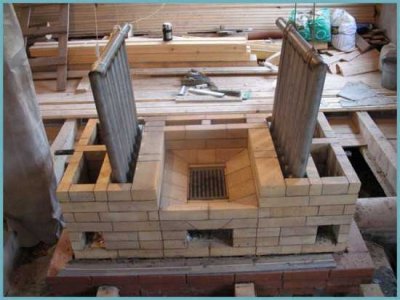

לאחר השלמת החישובים, נתחיל בעבודה העיקרית:

• הקמת הקרןלתוך החור עד לעומק 0.6 מטר האבן הכתושה מונחת ונדחסת. לאחר מכן נוצרת הטפסות, מניחים יריעת קירוי, ומעליה יוצקים את היסודות.
• פריסת שכבה כפולה של יריעת קירוי על הקפוא לאחר 7 ימים קֶרֶן.
• הזמנה לבנים.
• ניצוח עבודות גימור (עם חומרים שאהבת).

סרטון שימושי

צפו בסרטון שמראה כיצד להתקין קמין עם מערכת מים בעצמכם.

תפעול ותחזוקה

לפני הפעלת מערכת החימום, מתבצעת בדיקה של כל הרכיבים; לתקופת הקיץ, היא מוחלטת רוקנו את נוזל הקירור. הארובה עוברת ניקוי לפחות פעמיים בשנה, ובור האפר - בִּקְבִיעוּתזכוכית האח מטופלת בתמיסות מיוחדות לפי הצורך.

עקבו אחר הכללים הפשוטים האלה והאריכו את חיי האח האקולוגי שלכם בעזרת מעגל מים. במשך זמן רב.
