ושהוא תמיד יהיה חם! איך להכין מערכת חימום בבית פרטי במו ידיכם?

בחירת מערכת החימום תלויה מדיוק הנתונים המחושבים ומאפייני החדר המחומם. לחימום בתים פרטיים, הם משתמשים לרוב חימום מים.

כדי להתקין את המערכת בעצמך, מומלץ להיות בעל ידע מסוים באינסטלציה ובבנייה.

רכיבי חימום מים בבית פרטי

מערכת חימום המים הפכה נפוצה בזכות אמינותה וקלות תפעולה.

המרכיבים העיקריים שלה — דוד, מיכל התפשטות ורדיאטורים. ציוד נוסף כולל משאבת סירקולציה, תרמוסטט, שסתומי בטיחות ופתחי אוורור.

עבור מערכת חימום מים כל אפשרויות הדלק הזמינות מתאימות. האמינות והעמידות של הציוד המותקן תלויות בבחירת מחולל החום.

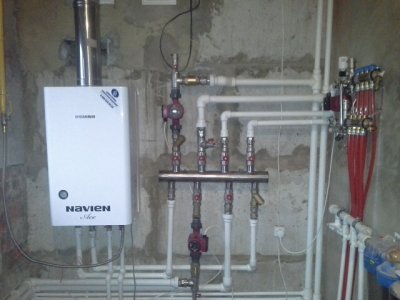

דוד גז

דודי גז המיועדים לחימום בית פרטי, מחולקים לשתי קבוצות: רצפה וקיר מותקנים. האפשרות הנוחה ביותר — דוד גז המותקן על הקיר, שכן השימוש בו אינו דורש התקנת ארובה. למכשיר הספק גבוה, אינו דורש חשמל ומסוגל לחמם חדר גדול. לפעולה רציפה, נדרשת גישה מתמדת לצינור גז.

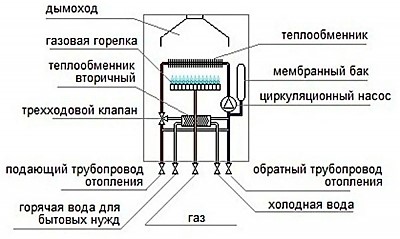

תוכנית ועקרון הפעולה

הדוד הוא כלי סגור. רכיבים מרכזיים - מבער, תא בעירה, מחליף חום ואלמנטי בקרה.

מים חמים או גז בלחץ משמשים לשמירה ופיזור חום ברחבי החדר.

כאשר מים רותחים בלחץ אטמוספרי, נפחם גדל בכ- 1600 פעמים, מה שהופך את השימוש בדודי גז ללא בטוח אם לא מתוחזקים כראוי.

תהליך שריפת הדלק מתרחש בתא הבעירה, ו חום מועבר למים דרך מחליף חום.

הבקרות מווסתות את קצב הבעירה, אספקת הדלק, טמפרטורת המים ולחץ הדוד.

מים חמים המיוצרים על ידי הדוד, מתפשט על פני כל מערכת הצינורות.

הַתקָנָה

לפני ההתקנה, ודא שמיקום ההתקנה של המכשיר מתאים לשימוש נוסף בדוד. יש לספק גישה פתוחה למים, גז וחשמל מראש. יש להיפטר מחומרים דליקים. מומלץ לבדוק את כל השסתומים והברזים לפני ההתקנה הסופית כדי שתהיה לכם הזדמנות לפתור את הדליפה.

מספר משאבות וצינורות סירקולציה משתנה בהתאם לגודל המערכת. אם משתמשים במספר לא מספיק של אלמנטים, הסיכון לכשל לא רק של מחולל החום עצמו, אלא גם של המערכת כולה עולה.

מסיבות בטיחותיות, אנא ספקו אוורור. סוג אוורור תלוי בדגם הדוד הספציפיא. אנא קרא את הוראות ההתקנה המצורפות למחולל החום בפירוט.

מערכת אספקת הגז משתנה בהתאם לשימוש בגז פרופאן או גז טבעי.

לאחר חיבור הדוד לצינור, פתחו את אספקת המים באמצעות שסתום אוטומטי. ודא שאין דליפה לפני הפעלת המכשיר באופן קבוע.

יתרונות וחסרונות

היתרונות של שימוש בדוד גז כוללים:

• יעילות אנרגטית. חימום חדר דורש פחות גז מכל דלק אחר.
• מְחִיר. גז טבעי הוא אחד הדלקים הזולים ביותר לחימום בתים.
• נוֹחוּת. גז טבעי מחמם מים מהר יותר מחשמל.
• ידידותי לסביבה. גז טבעי אינו מייצר פליטות מזהמות.

חסרונות של דוד גז:

• התקנה יקרה. כדי להביא גז וצנרת לבית פרטי נדרשת השקעה כספית ניכרת.
• בְּטִיחוּת. דליפות גז הן לעיתים קרובות הגורם לפיצוצים ושריפות בבתים פרטיים.

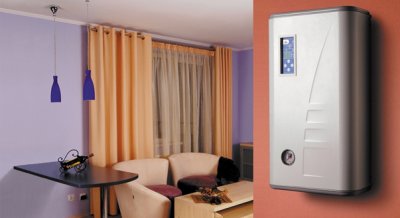

דוד חשמלי

דוודים אלה פועלים על פי עיקרון דומה לדודי גז, אך חשמל משמש כדלק.

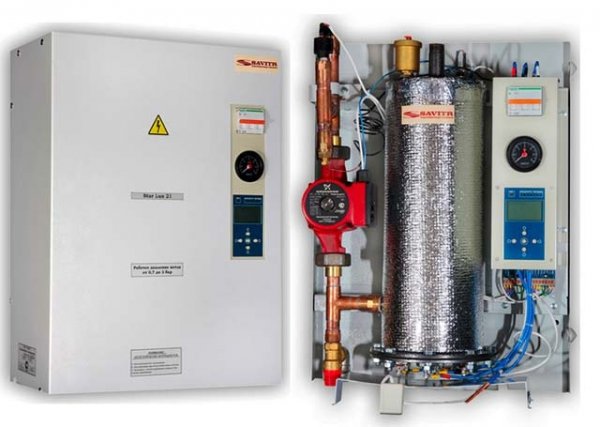

תמונה 1. דוד חימום חשמלי מבחוץ (משמאל) והמבנה הפנימי שלו (מימין).

​מערכות אלו מציעות חיסכון רב במקום, שכן הן משלבות את דוד המים ודוד החימום המרכזי ליחידה אחת. אלמנטים בסיסיים - משאבה, מתג ותרמוסטט.

עקרון הפעולה

הדוד החשמלי מחובר למעגל 220 וולטהטמפרטורה נשלטת על ידי תרמוסטט. ברגע שהטמפרטורה יורדת, התרמוסטט נסגר כדי להבטיח אספקת חשמל ונפתח שוב כאשר הטמפרטורה מגיעה לגבול שנקבע.

כאשר פותחים את ברז המים החמים, המים הקרים מים נכנסים למיכל דרך צינור טבילה, הירידה בטמפרטורה גורמת לתרמוסטט לפעול. כאשר מים קרים נכנסים לחלק העליון של המיכל, הטמפרטורה בתרמוסטט העליון יורדת.

הַתקָנָה

התקנה וחיווט תלוי בגובה הבנייןאם לבית יש יותר מקומה אחת, הדוד מותקן במרתף ומיכל ההתפשטות בעליית הגג.

על מנת שהמערכת תחמם את כל החדר, יש לנקוט גישה רצינית לבחירת מכשירי החימום, איכות וכמות הרדיאטורים, מיקום כל חלקי מערכת החימום ולחשב את השטח.

חשב מראש את מספר הרדיאטורים (זה תלוי במספר החדרים ובגודל המערכת עצמה). הצינור חייב לעבור גם דרך המרתף וגם דרך עליית הגג.

יתרונות וחסרונות

היתרונות כוללים:

• יעילות חימום;
• צְפִיפוּת;
• קל להתקנה;
• בְּטִיחוּת;
• קלות שימוש.

חסרונות:

• תלות ברשת החשמל;
• מחיר גבוה;
• אזור חימום קטן.

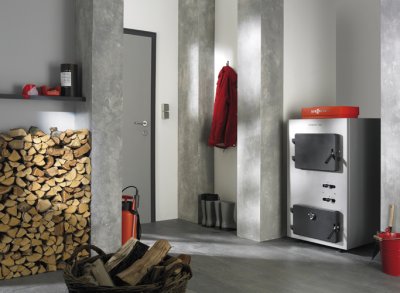

מחולל חום דלק מוצק

מחולל חום, מחומם בעץ, כבול או פחם, משמש הרבה פחות בתדירות מאשר עמיתים של גז וחשמל. דלק מוזן לדוד דרך הדלת, ולאחר מכן הוא מחמם את כל המבנה. הארובה ומחסן האפר פולטים פסולת כגון עשן, פיח, אפר ופסולת זרה. תחזוקת דוד דלק מוצק דורשת זמן רב ועלויות כספיות. אי נוחות נוספת היא הצורך בבקרת טמפרטורה קבועה.

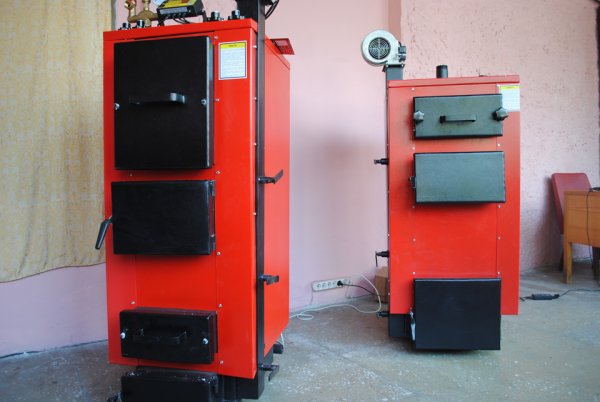

תמונה 2. גנרטורים המופעלים על דלק מוצק המשמשים לחימום חללים. המכשירים מסיביים למדי ודורשים הרבה מקום.

עקרון הפעולה

כאשר הדלק המוצק נשרף, הוא מחמם בהדרגה את המים הקרים, ולאחר מכן החום מתפזר ברחבי החדר באמצעות רדיאטור. תחת השפעת טמפרטורות גבוהות בתנאים של חוסר חמצן, עץ (או סוג אחר של דלק מוצק) מתפרק לגז פירוליזה ופחם. בתהליך, חמצן וגז פירוליזה מתערבבים, וכתוצאה מכך האחרון מתחיל לשרוף וליצור חום.

הַתקָנָה

בעת התקנת דוד דלק מוצק, תפקיד חשוב ממלא חיבור נכון של הציוד למערכת. לא מומלץ לבצע עבודות התקנה ללא ניסיון בטיפול בציוד דוד, מכיוון שדוד שהותקן בצורה שגויה עלול לגרום לפיצוץ מסכן חיים.

בעת התקנת דוד, רוב העבודה מושקעת בחישוב השיפוע והתקנת הצינור. הארובה מותקנת אחרונה, אך אם היא מותקנת בצורה שגויה, עשן יזרום חזרה לחדר. לפני ההתקנה, יש לבטון את הרצפה בחדר בו ימוקם מחולל החום, שכן חום הבא במגע עם עץ או בד עלול לגרום לשריפה. בניית דוד דלק מוצק מורכבת משלבי העבודה הבאים:

• הכנה להתקנת דוד;
• התקנת ציוד דוודים;
• תִיוּל;
• התקנה וחיבור של המערכת כולה לארובה;
• הפעלת דוד ובדיקת יעילות.

שלב ראשון של העבודות היא הכנת הרצפה להתקנת הדוד. חלופה לבטון יכולה להיות פלדה (לעיתים רחוקות חצץ).

הכי קשה הוא שלב שני. מכיוון שהדוד מותקן על בסיס מוכן מראש, כל המפרקים בין מחולל החום לרצפה מלאים בסיליקון או בקצף הרכבה.

השלב הבא - חיבור למערכת אספקת מים חמים וקרים. השלב הסופי — התקנת הארובה וחיבורה לדוד. כל העבודות מתבצעות בהתאם למפרטים ובהתאם לתקנות בטיחות אש.

יתרונות וחסרונות

יתרונות של דודי דלק מוצק:

• ידידותיות סביבתית יחסית;
• מיחזור פסולת עץ;
• עמידות בפני שחיקה של ציוד.

פגמים:

• ממדים גדולים של המערכת;
• עלות גבוהה של ציוד;
• הצורך לעמוד בתנאי אחסון הדלק;
• חשיבות ניקוי הדוד באופן קבוע;
• מחירי עץ ופחם לא יציבים.

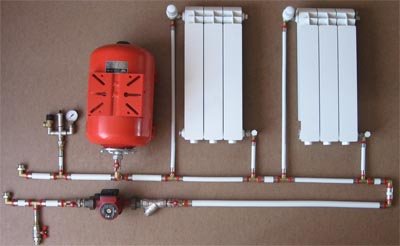

איך להכין מערכת חימום מים במו ידיכם

המערכת דורשת התקנה של אלמנטים כגון: משאבות סירקולציה, סעפות חלוקה, מיכל התפשטות, מכשירי מדידה ושסתומי סגירה.

כל החורים לצינורות מוכנים מראש, מכיוון שדגמי הדוודים שונים זה מזה. שיטת חיבור הצינורות נבחרת בהתאם לחומר.

שימו לב לאלמנט כמו רדיאטורים. ניתן לשפר אותם ולהפוך אותם לסטנדרטיים. רדיאטורים מחוזקים מיועדים למערכות לחץ 16 בר. ההתקנה מתבצעת באופן כזה שהמרחק מהרצפה לרדיאטור הוא 10-12 ס"מ ו 2-5 ס"מ מהקיר. בכניסה וביציאה של הרדיאטור מותקנים שסתומי חסימה וויסות. הודות להם, ניתן לווסת את הטמפרטורה וזרימת המים.

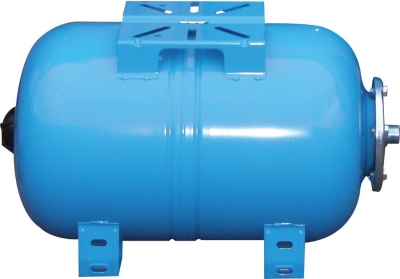

מיכל התפשטות

מיכלי התפשטות מתוכננים כדי להפחית את הלחץ בתוך הדוד. המרכיבים העיקריים של המכשיר הם תא אוויר, ממברנה ותא מים.

ישנם שני דגמים של מיכל התפשטות - פתוח וסגור.

תכונות של המודל הפתוח הם כדלקמן: אם הנוזל במיכל עולה באופן משמעותי על המפלס המקסימלי, והלחץ עולה, אז המים חוזרים לקו האספקה.

דגם סגור חוסם מים בעזרת שסתומים. הבעיה עם מערכת זו היא שכאשר הלחץ עולה, המים אינם יוצאים מהמיכל. זה מוביל לעיוות הציוד ולהרס הריתוכים.

רדיאטורים

ישנם שני סוגים של רדיאטורים - בי-מתכתיים וברזל יצוקקשה מאוד להבחין בין רדיאטור בי-מתכתי לבין רדיאטור מאלומיניום לפי מראהו. למרות זאת, רדיאטור בי-מתכתי כבד יותר מרדיאטור מאלומיניום. ב-50-60%.

רדיאטור דו-מתכתי משתמש בשתי מתכות — פלדה (בפנים) ואלומיניום (בחוץ). אלומיניום מספק זרימת חום יעילה, שבזכותה גוף הרדיאטור מתחמם מהר יותר. ליבת המבנה עשויה מפלדה כדי להגן על הרדיאטור מפני ההשפעות השליליות של אלקליות וזיהומים אגרסיביים אחרים הקיימים במערכות חימום ישנות. ציפוי הפלדה מאפשר שימוש במכשיר גם בלחץ פנימי גבוה.

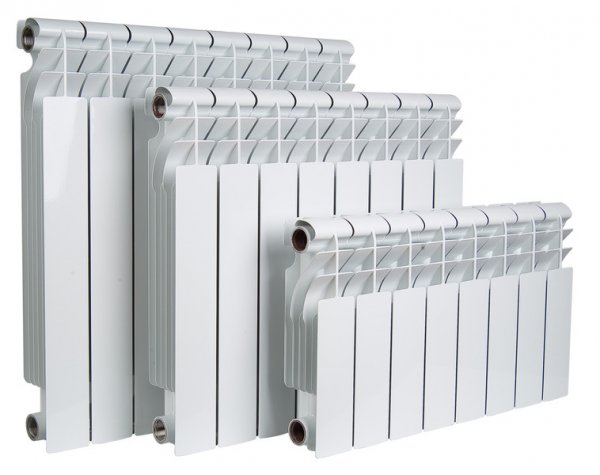

תמונה 3. רדיאטורים דו-מתכתיים לחימום. כיום, הם הפופולריים ביותר.

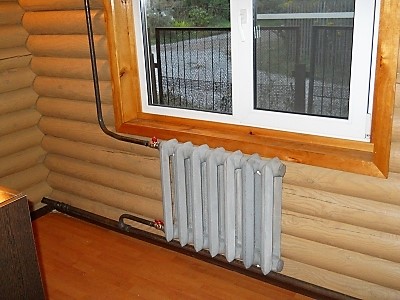

רדיאטור ברזל יצוק ייקח זמן רב יותר עד שהגוף יתחמם לחלוטין. הסיבה לכך היא גודלו של רדיאטור הברזל היצוק. שסתומי התרמוסטט של המכשיר מסייעים במניעת בזבוז חימום ולווסת את הטמפרטורה בכל רחבי הבית.

אביזרים

בנוסף לאלמנטים הבסיסיים, מערכת החימום דורשת גם אלמנטים נוספים בצורת אביזרים שונים.

שסתומים

השסתומים נועדו להסרת מעובה, אוויר וגזים ממערכות קיטור.

לֶאֱכוֹל שלושה גורמים עיקריים, אשר ממלאים תפקיד חשוב בבחירת שסתומים, הם הגודל, צורת הגוף (זוויתית או ישרה) וסוג הבקרה (תרמוסטטי או ידני).

לרוב הרדיאטורים יש מערכת אופקית, הדורשת שימוש ב שסתומי זוויתאם החיבורים עולים מהרצפה, נדרשים מודלים ישרים.

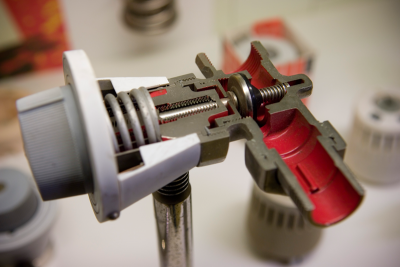

שסתומים תרמוסטטיים הם מערכת ויסות עצמי, אשר פועל בשילוב עם מכשירי טמפרטורה, ווסת לחץ והגדרת זמן.

שסתומים

במהלך הפעלת מערכת החימום מופיע עודף אוויר.

כדי למנוע תופעה זו, משתמשים בשסתום אוויר.

בהתאם למטרה, ישנם שני סוגים של שסתומי בטיחות.

חלקם נועדו להוצאת אוויר מהמערכת, אחרים נועדו למניעת זרימה חוזרת של מים בצינורות.

מנופים

בחירת הברז נקבעת על ידי נוחות ועמידות. ללא קשר לדגם שתבחרו, ההתקנה מתבצעת בדרך הרגילה. הנקודה היחידה שחשוב לציין היא החלפת אטמים מסורתיים במרק עמיד למים. טמפרטורות גבוהות וקבועות עלולות לפגוע בברז, מה שאומר החלפה תכופה של אטמים. נסו לבדוק את הברזים מדי יום לאיתור דליפות.

מדי לחץ

מַד לַחַץ קובע את לחץ הגז או הנוזל בצינורות. לעתים קרובות מותקן מיד במהלך התקנת ניקוז.

הכנת מד לחץ בעצמך אינה קשה. תצטרכו חתיכת צינור פלסטיק בצורת U, מלא למחצה במים. הקצוות העליונים של ה-U מחוברים לשני ברזים. כאשר מופיע הפרש לחץ מסוים בין הברזים, המים נעים מצד שמאל של הצינור לצד ימין. הפרש מפלסי המים עוזר לקבוע נכון את הפרש הלחצים.

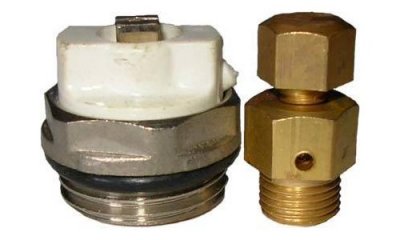

ברזי מייבסקי

עודף אוויר מצטבר לעיתים קרובות במערכת החימום, אשר משבש את זרימת הדם הרגילה בתוך מערכת הצינורות. עגורן מייבסקי הוא חרוט מסתובב ועוזר להתמודד עם בעיה זו.

כאשר הברז פתוח, הוא משחרר בהדרגה את כל האוויר העודף. ברגע שהמים מתחילים לזרום מהברז, משמעות הדבר היא שכל עודפי האוויר שוחררו. לאחר מכן, העגורן מוחזר למקומו המקורי.

עגורן מייבסקי מותקן כאשר אין מים במערכת (כדי למנוע דליפה). אם העגורן נשאר פתוח כל הזמן, הוא יהפוך במהירות לבלתי שמיש.

מיכל הידרו-אקומולטור

כדי להגביר את יעילות מערכת החימום ולהפחית פליטות, נעשה שימוש במיכל אקומולטור הידראולי. הוא משמש כבקבוק גדול, שמירה על חום לאורך זמןמיכל זה חשוב במיוחד בעת שימוש בסוללה סולארית.

מערכת מחזור טבעית: עקרון הפעלה, מאפייני התקנה

עבור מערכות עם סירקולציה טבעית, אין צורך בהתקנת משאבה.

עקרון הפעולה

במערכת עם מחזור טבעי, זה נצפה ההבדל בצפיפות ככל שהמים בדוד מתחממים. בתכנונים מורכבים יותר, אוויר חם עולה ויוצא מהחלק העליון של היחידה, ואוויר קר נכנס למערכת דרך החלק התחתון. תכנון זה צורך מעט אנרגיה.

לְהִתְגַרֵשׁ

חיווט תחתון מתבצע במרתף של בית פרטי. מים חמים עוברים דרך רדיאטורים, עולים דרך הצינור וחוזרים לדוד.

צינורות החימום מחברים את קו האוויר לשסתום אוטומטי להוצאת אוויר מהמערכת. בנוסף, מותקן שסתום מייבסקי על כל גוף חימום.

חיווט עליון שונה בכיוון התנועה של זרימת העבודה (מלמעלה למטה).

מותקן לעתים קרובות בעליית הגג או בקומה השנייה. הצינור הראשי (הצינור שעולה מהדוד דרך הרצפה למיכל ההתפשטות המרכזי) מספק מים חמים לחלק הטבעתי של החיווט העילי.

מערכת חימום אנכית דו-צינורית (עם נתיבי אספקת מים עליונים ותחתונים) דורש איזון מתמיד. בעל יציבות הידראולית וטמפרטורתית.

התקנה עצמית

מומלץ להתקין את המערכת בחדר נפרד ומאובזר במיוחד, מצויד בדוד, מיכל התפשטות, ארובה ואוורור.

דודי גז המותקנים על הקיר אינם דורשים ארובה או חדר נפרד. חמצן לשריפת גז מגיע דרך צינור גלי גמיש.

בשלב התכנון, בחרו סוג חימום וסוג ניפוח. כדי למנוע קפיאה של המערכת, יש להגביר את עוצמת המשאבות ולהשתמש בנוזל קירור איכותי.

הצמיגות, מקדם ההתפשטות וקיבול החום של נוזל לרדיאטור מאטים את תהליך חילופי החום ומפחיתים את תפוקת החום של רדיאטורים.

כדי לבחור את המיקום האופטימלי להתקנה, יש לקחת בחשבון היקף החלל המחומם ומיקום החלונות. רדיאטור המותקן ליד דלת הכניסה ימנע כניסת אוויר קר מהרחוב לבית.

שסתום סגירה במערכת החימוםמספק את היכולת לנתק חלק מהרשת או מהציוד למניעה, תיקון או החלפה. שסתומי כדור מותקנים על גבי צינורות עלייה יחד עם משאבות, קולטים ודודים. בסיום העבודה מותקנים שסתומי בטיחות ובקרה.

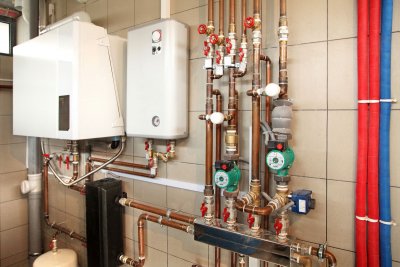

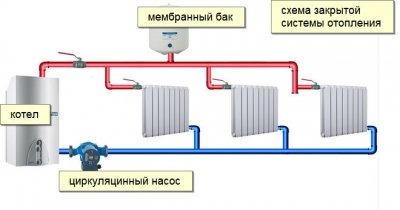

עיצוב מחזור כפוי

מערכת מחזור כפוי דורש התקנה של משאבה נוספת בתוך מחולל החום. בדוודים מסוימים עם מערכת דומה, המים מסתובבים מהיר פי עשרים, מאשר מתאדה, מה שמקדם אידוי מהיר יותר.

עקרון הפעולה

הגורמים העיקריים בתכנון מערכות כאלה הם: קצב זרימה ורמת רעש.

​תעלות אוויר ומערכות אוורור מותקנות כדי להעלות את הטמפרטורה על ידי אידוי עודפי לחות.

עבור מערכת חימום קבועה, אוורור תקרה משמש לשמירה על טמפרטורה קבועה בחדר.

לְהִתְגַרֵשׁ

סוג החיווט דומה למערכת עם מחזור טבעי, אך במקרה זה הוא מותקן אלמנט נוסף בצורת סירקולטור אלקטרומכנילהתקנת מערכת סירקולציה מאולצת, משתמשים לעתים קרובות בחיווט אופקי, אך במקרים מסוימים משתמשים גם בחיווט אנכי (לדוגמה: "מרתף-עליית גג").

התקנה עצמית

במהלך ההתקנה, חשוב להתקין את הרכיבים בצורה נכונה. הפעלת המשאבה בכיוון ההפוך תגדיל משמעותית את חיי השירות של המכשיר. להתקנת מערכת עם סירקולציה מאולצת השתמשו בצינורות בקוטר מינימלי - זה יאפשר לכם לחסוך בהתקנת צינור ולפשט את בחירת מיכל ההתפשטות.

מומלץ להשתמש בדודי חימום, שתכנונם מאפשר אוטומציה. מכשירים אלה מספקים שליטה והתאמה של כל התהליכים עם התערבות אנושית מינימלית בהפעלת הציוד, מה שמאפשר לווסת את הטמפרטורה בתוך החדר תוך התחשבות בגורמים שונים.

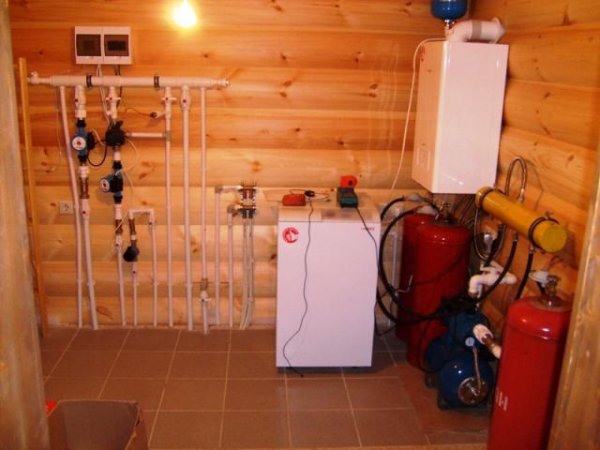

חימום באמצעות גז בבקבוקים

חימום באמצעות גז בבקבוקים פחות נפוץ ונמצא בשימוש באזורים מסוימים. המערכת כוללת תנורי קיר ורצפה, המאופיינים בהיעדר תעלות אוויר ובתפוקת חום נמוכה יחסית. יעיל לחימום חדר קטן אחדאם נדרש חימום של מספר חדרים, הדלתות ביניהם נותרות פתוחות או שמשתמשים במערכת חימום חלופית.

תמונה 4. חימום בית פרטי באמצעות גז בבקבוקים. יעילותו נמוכה יותר ממערכות חימום אחרות.

עקרון הפעולה

הצעד הראשון הוא להתקין גז לדוד, אשר בתורו מחמם את המים בצינורות. כדי למנוע ירידה בטמפרטורה בחדר, מומלץ להשתמש בכמה צילינדרים בו זמניתלמטרה זו, נעשה שימוש במנגנון גז, המחבר את המיכלים למערכת אחת. זה יאפשר החלפת מיכלים ריקים מבלי להפריע לתהליך החימום.

התקנה עצמית

התקנת חימום בלונים מיוצר על ידי התקנת צילינדר אחד או יותר לגנרטור, אשר מחובר ללוח החשמל.

כדי להתחיל להשתמש במערכת, יש לרכוש מבער שנועד לעבוד עם בלוני גז נוזלי. ישנן אפשרויות רבות, אך עדיף לבחור מבער בעל עוצמה של כ-10-20 קילוואטהמיכל מחובר למבער שנרכש באמצעות מפחית מיוחד. לפני השימוש הראשון, יש לכוון את השסתום שעל המיכל לאספקת גז אחידה, מכיוון שהלחץ בצינור נמוך בהרבה. כל מבער מגיע עם הוראות מפורטות המתארות את הדגם שנרכש.

סרטון שימושי

צפו בסרטון, המסביר כיצד להרכיב מערכת חימום בבית פרטי במו ידיכם.

מחשבות אחרונות

יצרני ציוד חימום מוצאים כל הזמן דרכים חדשות לחימום בתים פרטיים. בחירת מערכת, מחולל חום וסוג חיווט תלוי לא רק במחיר, אלא גם בנתוני החישובהסטייה הקלה ביותר עלולה לגרום לחוסר התאמה, אשר יוביל או לאי-תפקוד המערכת או להחלפה מלאה של חלק ממרכיביה.
