כיצד להחליט על בחירה והתקנה של חימום לבית פרטי במו ידיכם: דיאגרמות של סוגים שונים של חיבורים

זוהי שאלה חשובה מאוד. אם אתם עושים טעות בבחירת מערכת חימום יהיה קר בחדרים, או הוצאות לחימום יתגלה כבלתי נסבל לחלוטין.

דיאגרמות חיבור חימום בית פרטי בעצמך

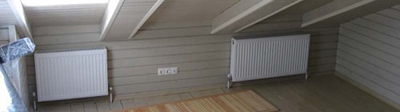

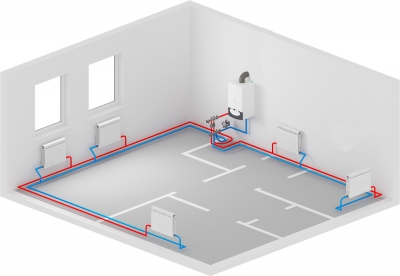

קיים מספר סוגים מערכות חימום לבית פרטי שתוכלו להכין בעצמכם.

מערכות חד-צינוריות

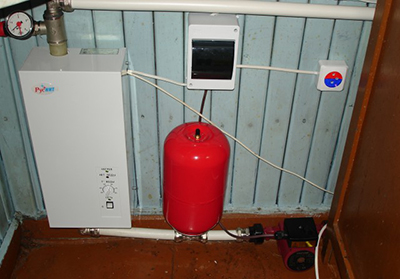

האלמנט המרכזי הוא דוּד. בתוכו, נוזל הקירור מתחמם, עובר דרך מערכת החימום וחוזר לדוד, שם המים מתחממים שוב.

צינור כניסת המים הקרים הוא החלק השני של המערכת. לכל המערכת יש אופי מעגלי וסגור של מחזור רציף.

מערכות חד-צינוריות הן:

• סָגוּר — אינו מתקשר עם האוויר שמסביב, ואם יש לחץ עודף בפנים, עודפי האוויר מוסרים ידנית. נפח הנוזל במערכת קבוע.
• לִפְתוֹחַ — יש מיכל התפשטות לא סגור שאליו מוזרם עודפי אוויר. הצינורות העוברים דרך הבית ממוקמים מעל התקני החימום (כדי לדחוף אוויר לתוך המיכל).

מדוד חימום המים יוצא צינור אחד ו, רץ ברצף סביב כל הרדיאטורים, חוזר חזרה.

יתרונות:

• עלות נמוכה;
• זרימת המים מכוונת כנדרש;
• קלות התקנה;
• ניתן להתקין את המערכת מתחת לקיר או מתחת לרצפה;
• שימוש בכל דוד (דלק מוצק, גז, חשמל);
• כל רכיבי המערכת מחוברים לצינור החלוקה.

חסרונות:

• עלות גבוהה.
• טמפרטורת המים יורדת מסוללה אחת לאחרת., ואם מחוברים רדיאטורים רבים, האחרון כבר קר. כדי לחמם את כל החדרים, יש צורך להעלות משמעותית את טמפרטורת החימום, מה שכרוך עלויות נוספות.
• זרימת נוזל הקירור דורשת לחץ גבוה, שעבורו מופעלת משאבה נוספת.
• לחץ גבוה במערכת מוביל לבלאי (מתרחשת מספר רב של דליפות).
• המערכת אשר לא היה בשימוש זמן רב, מתחיל בקושי.
• ללא התקנה נכונה של שיפוע, עלולים להיווצר כיסי אוויר בשרשרת., מה שמקשה על העברת חום.
• אי אפשר לתקן קישור אחד בלי לסגור את כל המערכת.

אופקי

עקרון הפעולה מבוסס על זרימת נוזל הקירור במעגל אופקי סגור, אשר נכנס ויוצא מאותו דוד.

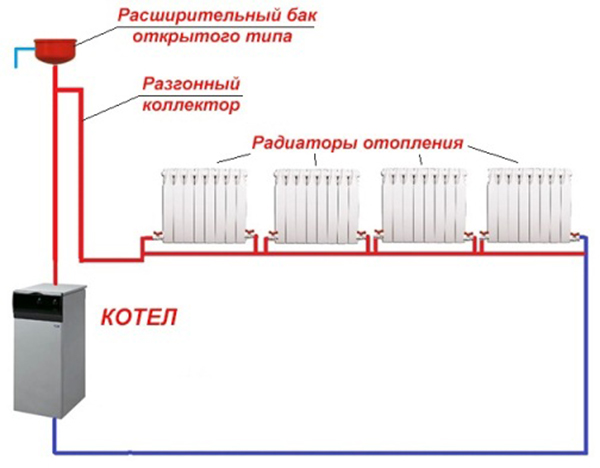

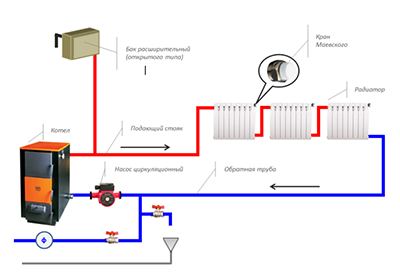

תמונה 1. מערכת חימום אופקית בעלת צינור יחיד עם צינור ראשי שממנו יוצאים קווי החלוקה לרדיאטורים.

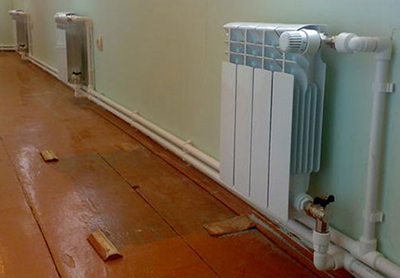

הצינור הראשי מונח אופקית מדוד החימום (על הרצפה או מתחת לרצפה), שממנו נעשים ענפים לרדיאטורים. אם הבית בן שתי קומות, אז בקומה הראשונה נחתך גובה לתוך הצינור הראשי. לאספקת מים לקומה השנייה.

אם המבנה מותקן ברצפה, הצינורות מבודדים כדי למנוע אובדן חום עודף.

יתרונות:

• קלות התקנה;
• זוֹל;
• אם המערכת מצוידת במעקפים, אז ההבדל בטמפרטורה קטן;
• הוצאת סוללה אחת אינה מחייבת ניתוק המערכת כולה;
• זרימת נוזל הקירור תהיה מהירה למדי.

חסרונות:

• בקרת טמפרטורה על רדיאטורים בודדים אינה אפשרית;
• בעת תיקון חוליה אחת, יש לעצור את כל המערכת;
• הפרש הטמפרטורה בין הרדיאטור הראשון לאחרון גדול מאוד.

החיבור יכול להיות:

• זוֹרֵם (אובדן חום גבוה, לא מומלץ לחללים קטנים).
• עם מעקפים (קוטר המעקף צריך להיות קטן יותר מקוטר הצינור הראשי. חלק מהמים עוברים לרדיאטור, השאר עוברים הלאה דרך המערכת).
• לְהוֹרִיד (אפשרי עם מעבר מאולץ של נוזל).
• אֲלַכסוֹנִי (טוב יותר לפיזור חום).

ניתן לחבר לדוד רק צינורות מתכת.

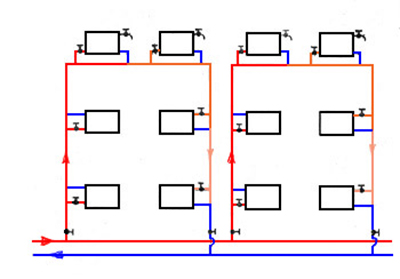

אֲנָכִי

כל הסוללות במקביל מחוברים למעליות אנכיות. מומלץ להתקין מערכת זו בבניינים עם יותר משתי קומות. נוזל הקירור המחומם עובר מלמעלה למטה.

נוזל הקירור המחומם המסופק מהדוד עובר למיכל בחלקו העליון ומשם, לאורך קו ההולכה, הוא מופץ לרדיאטורים. הנוזל המקורר חוזר לדוד.

יתרונות:

• קלות התקנה;
• אחידות של פיזור חום;
• בעת תיקון קומה אחת, אין צורך לנתק את השנייה;
• זרם טבעי טוב.

חסרונות:

• צריכה גבוהה של צינורות;
• חימום חדרים גדולים הוא קשה.

ניואנסים של התקנה:

• נוכחות של מיכל התפשטות היא חובה כאן. מותקן בנקודת השיא (עליית גג).

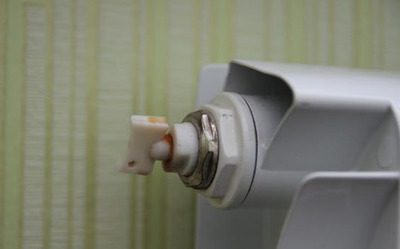

• מומלץ להתקין עגורן מייבסקי אחד לכל קומה.
• הצינור הראשי מונח בשיפוע קל.

ניתן לחבר לדוד רק צינורות מתכת.

פרויקט תוכנית לנינגרדקה

נוזל הקירור המחומם עוזב את דוד החימום, עובר דרך כל התקני החימום המחוברים ברצף וחוזר חזרה.

"לנינגרדקה" יכול להיות:

• אֲנָכִי;
• אופקי;
• עם חיווט עליון או תחתון.

הצינור הראשי נמצא בהנחה לאורך הקירות החיצוניים של הבניין, מקיף אותו לאורך ההיקף. כל התקני החימום, כולל רצפות מחוממות, מחוברים לצינור זה. המערכת מותרת הכנסת אלמנטים מודרניים (משאבה, שסתומים תרמוסטטיים, מעקפים וכו').

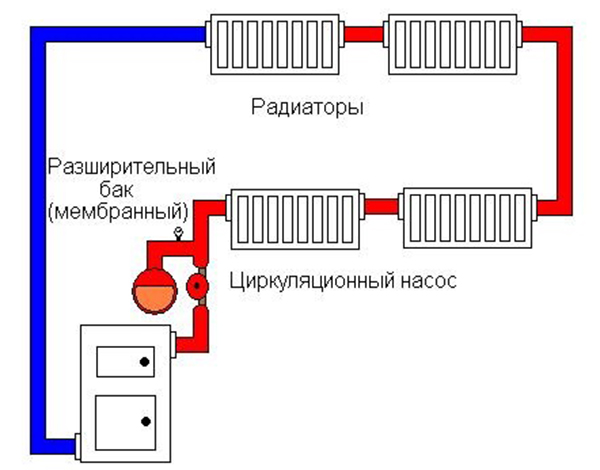

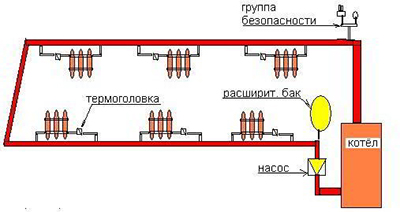

תמונה 2. תרשים של מערכת החימום לנינגרדקה עם משאבת סירקולציה, ארבעה רדיאטורים ומיכל התפשטות.

יתרונות:

• אפשרות לחיבור מספר דודי חימום;
• עלות נמוכה;
• צריכת צינורות נמוכה.

חסרונות:

• שימוש בצינורות בקוטר גדולכך שכל המערכת תפעל ביעילות;
• לעיתים קרובות נוצרים מנעולי אוויר במערכת;
• למערכת ניתן לחבר רצפות מחוממות או מעקה מגבות מחומם, אך לא יהיה מספיק כוח לפעולה מלאה.

בעת הרכבת המערכת, יש לקחת בחשבון את הנקודות הבאות:

• אם הצינור הראשי מונח מתחת לרצפה, אז בנוסף, יש צורך להשתמש בבידוד תרמי כדי למנוע התחממות יתר של הרצפה.
• הצינור הראשי מורחב בזווית קלה.
• יש להתקין את מיכל ההתפשטות קרוב לדוד.
• ניתן להתקין את המשאבה רק לאחר מיכל ההרחבה. בכיוון זרימת נוזל הקירור.
• הַתקָנָה הַסָקָה מתבצע לפני תחילת כל עבודות גימור.
• רדיאטורים ממוקמים בקומה אחת בלבד.

במהלך ההתקנה, יש להימנע משינויים חדים בגובה, שכן במקרה זה מובטחים פקקי תנועה.

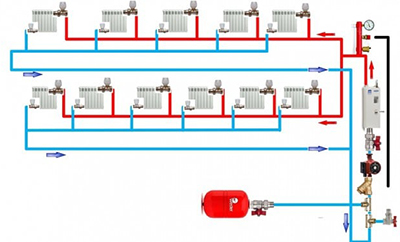

שני צינורות עם חלוקה תחתונה

ההבדל העיקרי בין מערכת זו למערכת בעלת צינור יחיד הוא מספר הצינורות: מים חמים מסופקים דרך אחד, ומים קרים מוזרמים דרך השני.

שני הצינורות (גם האספקה ​​וגם ההחזרה) ממוקמים מתחת לרדיאטורים. הצינור עם נוזל הקירור החם מונח מעל צינור ההחזרה. הנוזל נע מלמטה למעלה במערכת.

קיים שתי דרכים להתחבר סוללות:

• קֶרֶן — כל רדיאטור מחובר לצינור הראשי באמצעות ענפים נפרדים;
• עִקבִי.

ניתן להתקין את המערכת באמצעות:

• לאורך אותו הנתיב (הנוזל בשני הצינורות נע באותו כיוון);
• מָבוֹי סָתוּם (נוזל הקירור נע בכיוונים שונים);
• אֶחָד;
• כַּמָה.

יתרונות:

• אוטונומיה של חימום תת רצפתי;
• אפשרות הפעלה עד לסיום בניית הבית;
• אובדן חום נמוך עקב תכונות ההתקנה;
• ניתן למקם את הבלוק המרכזי במרתף.

חסרונות:

• אווריריות מערכות - יש לשחרר אוויר מדי יום;
• בעת התקנת קו תקורה מַעֲרֶכֶת הופך למגושם שלא לצורך;
• צריכה גבוהה של חומרים (במיוחד עבור חיבור רדיאלי);
• יש לבצע התאמות לפני תחילת מזג האוויר הקר;
• לחץ נמוך בנוזל הקירור האספקה.

בעת הנחת השרשרת יש לקחת בחשבון את הנקודות הבאות:

• רדיאטורים מצוידים בנוסף בברזי Mayevsky כדי להוציא אוויר מהמערכת (ניתן להתקין פתחי אוורור).
• אם המערכת מותקנת בבניין רב קומות, אז הנחת קו תקורה, שדרכו עודף אוויר משוחרר לתוך מיכל ההתפשטות.
• אם הצינור הראשי ממוקם ליד דלת הכניסה במהלך ההתקנה, ניתן לחלק אותו ל-2 מרפקים.

שני צינורות עם חלוקה עליונה

מערכת זו טובה לבניינים מרובי קומות. נוזל הקירור המחומם תחת לחץ עובר מלמטה למעלה לתוך המיכל, ומשם - דרך צינור האספקה ​​לרדיאטורים. המערכת עם האספקה ​​העליונה היא תמיד אנכית, רדיאטורי החימום מותקנים במקביל למעליות האנכיות.

צינור האספקה ​​עובר דרך עליית הגג או הרצפה הטכנית, וצינור ההחזרה במרתף או מתחת לפני הקרקע בקומה הראשונה.

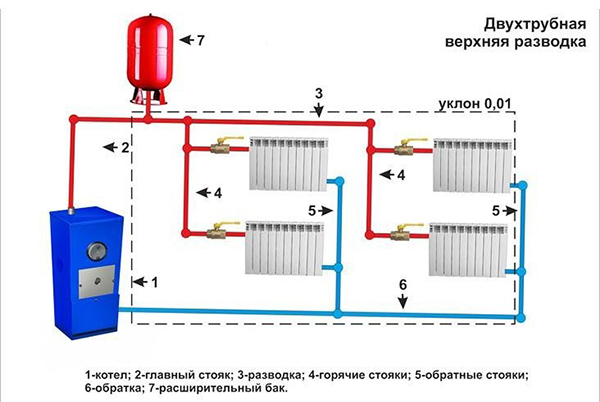

תמונה 3. תרשים של מערכת חימום דו-צינורית עם חיווט עליון מתאים לבתים פרטיים עם שתי קומות או יותר.

יתרונות:

• קלות התקנה;
• אובדן חום נמוך;
• אין אווריריות;
• מחזור טבעי מעולה.

חסרונות:

• לא ניתן יהיה להתקין מספר רב של רדיאטורים;
• צריכה גבוהה של רכיבים;
• לא מחמם שטח גדול.

השרשרת מורכבת תוך התחשבות בשלוש נקודות:

• התקנה חובה של מיכל התפשטות בנקודה הגבוהה ביותר של צינור האספקה;
• אם זרימת נוזל הקירור טבעית, אז בעת הנחת שני הצינורות נלקח בחשבון שיפוע קל;
• צינור האספקה ​​עובר לסוללות דרך מיכל ההתפשטות.

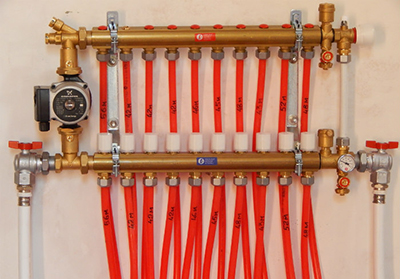

מערכת קורות עם קולטים

קולט מחובר לדוד החימום - יחידת חימום אחת, שממנו לכל רדיאטור בחדר יש הסתעפות משלו. הקולט יכול להיות:

• פָּשׁוּט;
• מְשׁוּפָּר (עם אוטומציה תרמוסטטית).

אפשרות זו מתאימה לבית בן שתי קומות. מהאספן יוצא בין שניים לשנים עשר קשרים — בהתאם למספר הרדיאטורים בבית. במידת הצורך, מספר הסניפים גדל.

למסרק האספן אתה יכול לחבר משאבה — למחזור כפוי של נוזלים. ולהסתיר את המבנה עצמו בארון כדי לא לקלקל את האסתטיקה של הבית.

יתרונות:

• עֲמִידוּת;
• נוחות במהלך התיקונים (אין צורך לנתק את כל המעגל);
• בקרת טמפרטורה;
• טמפרטורה אחידה בכל החדרים.

חסרונות:

• מְחִיר.

ניואנסים של התקנה:

• בדרך כלל, צינורות מתכת-פלסטיק משמשים במערכת זו. בעת התקנה ברצפה, מומלץ לעטוף כל צינור בבידוד כדי למנוע פגיעה מבטון במהלך ההתפשטות.
• קוטר מומלץ: 16 מ"מ.
• לא ניתן להעביר צינורות דרך פתחי דלתות. - אחרת הצינורות עלולים להינזק בעת הקידוח.
• בעת הנחת קירות, מומלץ להניח מחסניות.

עם מחזור כפוי

המשאבה המובנית מבטיחה זרימת נוזלים מהירה במערכת, מה שמפחית את אובדן החום לאורך נתיב הזרימה.

מהירות מוגברת מונעת ערבוב של מים חמים וקרים - הטמפרטורה בכל החדרים אחידה.

על ידי כוונון מהירות זרימת נוזל הקירור, הטמפרטורה בחדר נשלטת.

על פי התכנון, משאבה להאצת נוזל הקירור מובנית במערכת הסירקולציה הכפויה.

יתרונות:

• תפעול נוח;
• היכולת לבחור את ערכת ההרכבה (קולט, צינור יחיד, צינור כפול);
• ויסות חימום;
• הגדלת חיי השירות של רכיבים;
• התקנת צינורות בעלי חתך רוחב קטן יותר.

חסרונות:

• מערכת שאיבה מגדיל את עלויות ההתקנה הראשוניות;
• רעש מהמשאבה הפועלת;
• עלויות חשמל נוספות.

ניואנסים של התקנה:

מקום ההתקנה של קבוצת המשאבות תלוי בשיטת הצנרת. בשל הלחץ המלאכותי בתוך המערכת, המדרון אינו מותקן.

עם מחזור דם טבעי

הנוזל במערכת, המתחמם, עולה מעלה ונכנס לרדיאטורים, שם נוזל הקירור מתקרר. הנוזל הקר יורד. הלחץ תלוי מהפרש הטמפרטורה. המעגל סגור.

• הדוד מותקן מתחת לגובה הרדיאטורים.
• צינורות ההסתעפות קטנים יותר בקוטר מהצינור הראשי.
• החיבור הנכון יהיה אלכסוני., שבו מים חמים נכנסים לרדיאטור מלמעלה.
• לשיפור זרימת הנוזלים מסופק שיפוע קל.

התקן מיכל התפשטות: אם יש לחץ עודף, חלק מהנוזל יזרום לתוכו, ואם הוא יירד, הוא יחזור למערכת.

יתרונות:

• עלות נמוכה;
• אפשרות להתקנת צינור אחד או שניים מערכות לבחירה;
• תיקון קל;
• לא ממלא מקום;
• אֲמִינוּת;
• חיי שירות ארוכים.

חסרונות:

זמין רק במערכות מחזור טבעיות בעלות צינור יחיד:

• פיזור חום לא אחיד: החדרים הממוקמים קרוב יותר לדוד חמים, בעוד שאלו הממוקמים רחוק יותר קרים.
• עלויות נוספות: כדי להעלות את הטמפרטורה בחדרים קרירים, מוסיפים סוללות או מותקנים רדיאטורים חזקים.
• צריכת דלק מוגברת (בהשוואה לסוג המשאבה).

ניואנסים של התקנה:

• המעגל מצויד בהגנה מפני התחממות יתר כדי למנוע חדירת אוויר.
• כל רדיאטור מצויד במעקף, תרמוסטט ושסתום מייבסקי.

במעגלי סירקולציה טבעיים, משתמשים רק במים (נוזל נגד קיפאון אינו מתאים בשל צפיפותו).

סרטון שימושי

צפו בסקירת וידאו של מערכת חימום דו-צינורית, אפשרויות חיבור, יתרונות וחסרונות.

לסיכום

למרות פשטותו לכאורה, הַתקָנָה הַסָקָה דורש הרבה יותר עבודה: בחרו מערכת מתאימה ורכשו חומרים, חשבו את כמות האביזרים, קטעי השטח, חברו את הרכיבים כך שגייזר לא יתפרץ מהקיר בכפור. לכן עדיף להפקיד את העבודה הזו בידי אנשי מקצועותיהנו מהחום והנוחות בעצמכם.
