ותנו למזג האוויר הקר לחלוף על פניכם! חימום קיטור בבית פרטי: מה זה, עקרונות הפעולה

חימום בקיטור הוא מערכת סגורה המיועדת לחימום חדרים.

הוא מורכב מרכיבים מחוברים זה לזה: דוד חימום, צינורות אספקת קיטור ומכשירי חימום (רדיאטורים).

עקרון הפעולה של חימום קיטור בבית פרטי או בכפר

החדר מחומם על ידי קיטור, אשר מסתובב בהדרגה דרך המערכת עקב מחזור טבעי או מאולץ. מעביר חום דרך צינורות למכשירי חימוםבזמן התנועה, הקיטור מתקרר והעיבוי שנוצר חוזר לדוד החימום דרך צינור "החזרה".

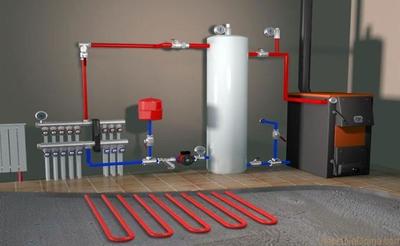

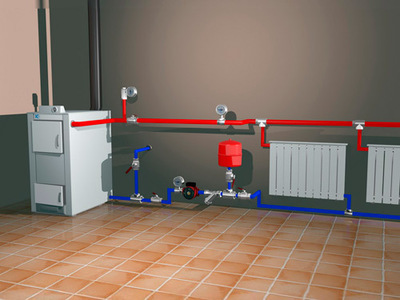

תמונה 1. דיאגרמת חימום קיטור. תנועת הקיטור החם מוצגת באדום, והעיבוי שנוצר מוצג בכחול.

היתרונות העיקריים של חימום בקיטור:

• תועלת כלכלית;
• קיבולת חום גבוהה;
• בטיחות תפעולית.

החסרונות העיקריים של חימום בקיטור:

• התקנה ותפעול עתירי עבודה (עבור סוגים מסוימים של מערכות);
• הצורך לפקח כל הזמן על פעולת מחולל החום;
• התקנת מערכת חימום אפשרית רק בעת בניית בית או שיפוצים גדולים.

שגיאות בסיסיות בעת הרכבת מערכת

בעת התקנת מערכת חימום קיטור, לעיתים נעשות טעויות המובילות להתקנה מערכת חימום לא יעילה או לא בטוחה.

בחירה שגויה של כוח דוד החימום

בחירת דוד בעל הספק נמוך לא תאפשר לכם לחמם את המקום לטמפרטורה נוחה.

מכשיר עם עוצמה מוערכת יתר על המידה עקב מספר תכונות טכנולוגיות יוביל לפגיעה משמעותית צמצום חיי השירות של המערכת.

בחירה חפוזה ולא שקולה של תכנון מערכת חימום

הרצון לחסוך בהתקנת מערכת חימום מוביל לעיתים קרובות לבחירת האפשרות הפשוטה והזולה ביותר. התוצאה של "חיסכון" כזה היא לעתים קרובות התקנה של דגם שהוא בעל יכולות טכניות גבוהות יותר. לא מצליח לחמם את כל החדרים בבית לרמות הרצויות.

בחירה שגויה של מערכת לפינוי עשן

לעתים קרובות מאוד, לקוחות ומתקינים מתקינים מערכת פליטת עשן מבלי לקחת בחשבון את שושנת הרוח באזור מסוים, לכן:

• עשן מתגלה כתוצאה הסופית בבית הלקוח או בבית שכן;
• על חזית (גג) בית הלקוח או בית השכן יהיה עיבוי שוקע (עם הקפאה לאחר מכן) ופיח.

סוגי מערכות חימום

מערכות חימום קיטור מחולקות לפי מאפייניהן לסגורות ופתוחות, צינורות יחיד וצינורות כפולים.

פתוח וסגור

מערכת חימום קיטור פתוחה שונה מהסגור בעיקרון הפעולה שלו.

במערכת פתוחה זרימת מים מתרחשת עקב תהליכים תרמודינמיים טבעיים: מים המחוממים בדוד חימום יוצרים "לחץ" המכוון מים חמים דרך המערכת.

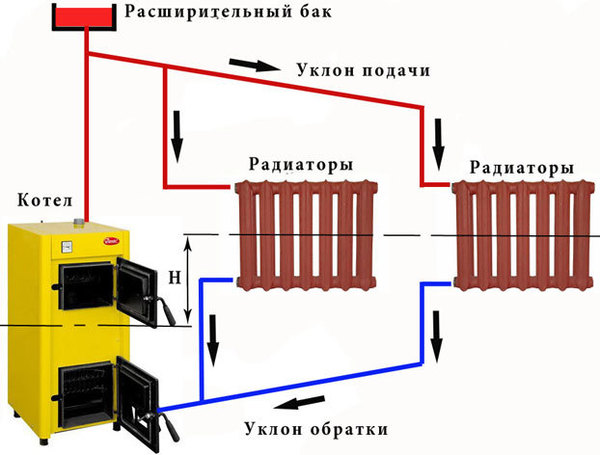

תמונה 2. סכמה של מערכת חימום קיטור פתוחה. כאן, נוזל וקיטור נעים עקב תהליכים טבעיים.

לאחר שהגיעו לנקודה הגבוהה ביותר, המים נכנסים למיכל התפשטות פתוח, המותקן בדרך כלל בעליית הגג, מתקררים וחוזרים לדוד החימום דרך קו החזרה.

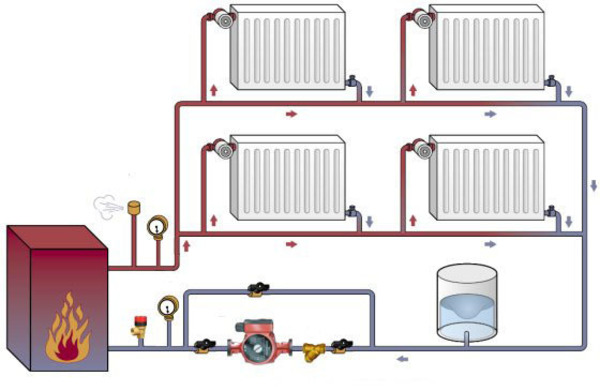

במערכת סגורה מתרחשת סירקולציה מאולצת של מים. מים המחוממים במיכל חימום אטום הרמטית נעים דרך המערכת בעזרת משאבת סירקולציה תחת לחץ נתון, ובסופו של דבר מגיעים למיכל התפשטות המורכב מ משני חצאים מגולגלים יחד: מים נכנסים לחצי אחד, והשני מכיל חנקן שנשאב על ידי היצרן, שנועד לקרר את המים הנכנסים למיכל ההתפשטות.

ההבדלים בעקרון הפעולה באים לידי ביטוי בדיאגרמות של מערכות חימום פתוחות וסגורות:

במערכת פתוחה דוד החימום מותקן בנקודה הנמוכה ביותר של המערכת, לאחר מכן המים "מועברים" דרך צינורות עבים עם מספר מינימלי של סיבובים וחיבורים לרדיאטורים בחדרים המחוממים ולמיכל ההתפשטות, ולאחר מכן הם חוזרים לדוד דרך צינורות ההחזרה. בהתחשב בתהליך הטבעי של אידוי המים מהמיכל הפתוח של הדוד, מיקום ההתקנה של הדוד קשור למקור החידוש האפשרי של מים מתאדים.

במערכת סגורה בנוסף לדוד החימום, צינורות המספקים מים לרדיאטורים, מיכל ההתפשטות, צינור ניקוז החזרה, ישנה גם משאבת סירקולציה, היוצרת לחץ מים במערכת. אך בניגוד למערכת פתוחה, מיקום דוד החימום ומיכל ההתפשטות אינו בעל חשיבות מהותית.

העיקר הוא זה רצף תנועה מחזורית של מים.

בהתחשב בכך שמסופקים מים בלחץ קבוע, משתמשים בצינורות בקוטר קטן יחסית עם מספר כלשהו של כיפופים וחיבורים.

כל אחד בוחר את המערכת שלו, אבל מומחים ממליצים להתקין מערכת פתוחה. רק בבניינים קטנים בני קומה אחת (בעיקר בבקתות קיץ). אבל בבניינים מרווחים ורבי קומות עדיף לבחון את האפשרות של התקנת מערכת חימום סגורה.

חיווט צינור אחד ושני צינורות, איך הם עובדים

לפי סוג החיווט, מערכות חימום מחולקות ל: צינור יחיד וכפול.

עקרון הפעולה

במערכת בעלת צינור אחד, קיטור מדוד החימום עולה לנקודה הגבוהה ביותר של מערכת החימום דרך הצינור הראשי, ולאחר מכן עובר ברצף כלפי מטה דרך כל האלמנטים (רדיאטורים) של המערכת.

בגרסה הדו-צינורית, נוזל הקירור זורם דרך שני צינורות עיקריים:

• דרך צינור אחד, קיטור מהדוד מסופק לרדיאטורים;
• דרך צינור נוסף המעובה חוזר לדוד.

דיאגרמות חיווט

בְּ אֲנָכִי בתרשים, צינור/י העלייה הראשי/ים מותקנים אנכית, וכאשר אופקי — אופקית.

עם פריסה דו-צינורית, ניתן לחבר בבת אחת קומה אחת של צינור ראשי. מספר תת-רשתות "חצי-אוטונומיות".

דודי קיטור לחימום: גז, חשמל, עץ ואחרים

אחד המרכיבים העיקריים של מערכת חימום קיטור הוא דוד חימום. הדוד נבחר מספיק כּוֹחַ ובהתחשב ביכולות הכלכליות האישיות.

חישוב הספק

קיים אפשרות פשוטה לחישוב הספק כל סוג של דוד חימום לבית פרטי:

1. במקרה של רכישת דוד הן לחימום והן לאספקת מים חמים, נלקח הערך הממוצע. 0.138 קילוואט/מ"ר² ליד חדר עם תקרה בגובה 2.5-2.7 מטר ומכפילים את השטח הכולל של הנכס בבית.
2. לחדרים עם תקרות גבוהות יותר 2.7 מטר נעשה שימוש במקדם "גובה תקרה", השווה לגובה התקרה ÷ 2.7.
3. לאחר מכן מוחל מקדם "אזורי", אשר לוקח בחשבון את המוזרויות של תנאי האקלים באזור מסוים.

מקדמים עבור אזורים ברוסיה:

• אזורים דרומיים - 0.85;
• האזור האמצעי עד הרי אורל - 1,1;
• קו הרוחב של מוסקבה להרי אורל הוא 1.3;
• סיביר - 1.5;
• אזורים צפוניים - 2.0.

1. הערך הסופי מעוגל כלפי מעלה למספר השלם הקרוב ביותר (לדוגמה, 8.3 ו-8.9 מעוגלים ל-9).

דוגמה לחישובים תוך התחשבות במקדמים:

בית באזור קרסנודר בשטח של 130 מטר² וגובה התקרה 2.7 - 0.138 קילוואט/מ"ר² (ערך ממוצע) × 130 מטר² (שטח הבית) × 0.85 מקדם ("אזורי").

דלק לדודים

בהתאם לסוג הדלק, דודי קיטור מחולקים ל:

• עבור חשמל (מחובר לרשת החשמל או מופעל על ידי גנרטור);
• לגז (מחובר לרשת הגז או מופעל על ידי בלון גז);
• לדלק מוצק (בעיקר על עץ או פחם);
• דלק נוזלי (פועל על סולר, בנזין או שמן מנוע משומש);
• גלולה (עבודה על גרגירי עץ - גלולות);
• עבור דוודים משולבים (דוודים שיכולים לפעול על שני סוגי דלק).

עבור דודי חשמל מאופיינים בפשטות וברמת בטיחות גבוהה במהלך ההפעלה, והם ידידותיים לסביבה. עם זאת, תלות ישירה ברשת החשמל כרוכה בהשלכות - כל תאונה על הקו תוביל לכך שהבית יישאר ללא חימום.

אפשרות קצת יותר חסכונית היא להתקין מערכת דוודי דלק נוזלי.

טדודי חימום דלק מוצק אפילו זול יותר לתפעול, אך דורש עבודה רבה לתחזוקה: פינוי אפר וטעינת דלק חדש מבוצעים כל 6-8 שעות.

דודי גלולות — הוא חידוש יקר יחסית שצובר פופולריות במהירות בקרב בעלי בתים. הודות לשימוש בטכנולוגיות מודרניות, השימוש בכדורי עץ הוא ידידותי לסביבה וחסכוני, ותפעול דוד החימום אוטומטי בצורה מקסימלית.

דוד גז — סוג הדוודים החסכוני והנפוץ ביותר. למרות העובדה שהתקנתם מתבצעת רק לאחר קבלת היתר מיוחד ובמהלך הפעולה יש צורך להקפיד על אמצעי בטיחות אש, דוודי גז קלים לשימוש ואמינים למדי.

חומר מחליף חום

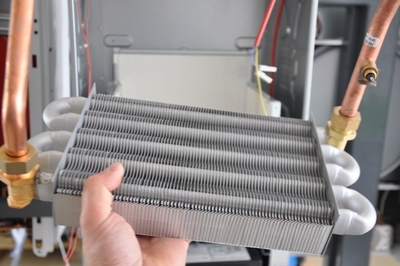

פְּלָדָה — החומר הנפוץ ביותר לייצור מחליפי חום בדוודים זולים.

זהו חומר זול וקל לעיבוד. עם זאת, יש לו גם כמה חסרונות רציניים:

• גמישות גורמת לסדקים על פני השטח של פלדה רכה כאשר היא נחשפת לטמפרטורות גבוהות למשך תקופות זמן ארוכות.
• פלדה נוטה לקורוזיה.

אבל לגבי עמידות ואמינות מחליפי חום מברזל יצוק אין ספק: ברזל יצוק כמעט ואינו נתון לקורוזיה. עם זאת, בעת שימוש במחליפי חום מברזל יצוק, אסור לאפשר חימום לא אחיד וכניסת מים קרים מאוד מצינור ההחזרה לדוד.

באשר לדודי חשמל, כאן המים מחוממים על ידי "אלקטרודה", שנמצאת במכשירים זולים. גרפיט או פלדה (נירוסטה), ובדגמים יקרים (אליטה) - טִיטָן.

תכונות של מכשירים המופעלים בעץ, יעילותם

יעילות עבודה דודי "עץ" תלויים ב:

1. משימוש בלבד עצי הסקה בעלי רמת אפר נמוכה (רצוי אלון או אשור).
2. מהעמדה מדפי תרמוסטטמובילי הבולם הסגורים לירידה משמעותית ביעילות הדוד.

1. מזמינות מעגל ערבוב קטן מי חוזר, המגנים על פני מחליף החום מפני קורוזיה בטמפרטורה נמוכה ומאפשרים הפרדה קלה יותר של מעובה ושרף.

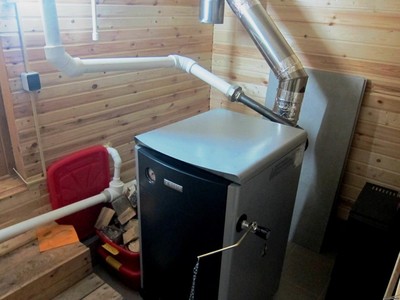

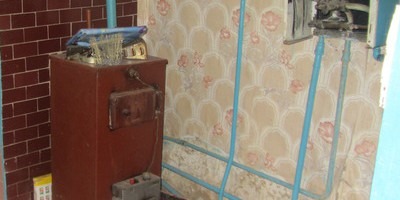

תמונה 3. דוד עץ לחימום קיטור. משמש לעתים קרובות במערכת חימום כזו.

סרטון שימושי

צפו בסרטון שמדבר על מערכות חימום מסוג צינור אחד.

כמה מילים לסיכום

ללא קשר לסוג דוד הקיטור, עדיף להתקין אותו בחדר נפרד ומאוורר היטב עם ארובה.

​זה לא רק יגן על חדרים אחרים מפני זיהום בפיח ועשן, אלא גם יעזור למנוע מגע ישיר בין ילדים קטנים לאנשים עם הפרעות נפשיות לבין הדוד.

אסור בהחלט להשתמש בו מבחינה טכנית דוד ומערכת חימום מים חמים פגומים.

רק עמידה מלאה בכל תקנות התפעול והבטיחות תבטיח פעולה מקסימלית ויעילה לטווח ארוך של המערכת חימום בקיטור (מים).
