הוראות לבעלי חסכונות: איך להכין רדיאטור חימום במו ידיכם?
רדיאטורים תוצרת בית למערכת החימום מסוגלים משמעותית להפחית את עלות התיקונים. לרוב, רישומים תוצרת בית משמשים לחממות, חדרי שירות, מוסכים וסדנאות.
חלקם משתמשים תוצרת בית (בהתאמה אישית) רדיאטורים להוספת אפקט לחלל הפנימי.
רדיאטורים בעבודת יד זולים בהרבה אפילו מרדיאטורים משומשים. יתרון גדול של סוללות תוצרת בית הוא היכולת "לשחק" בחופשיות עם צורות, קל להתאים את המידות למרחב המחושב.
איך להכין רדיאטור לבית במו ידיכם
סוללה שמיוצרת כראוי היא קלה לתפעול, עמידה, אינה דולפת ובעלת מראה מסודר. כדי להתמודד עם המבנה שלה, עליכם לעבור את השלבים הבאים: סדרה של שלבים.
הכנת הכלים: תמונה
כדי להכין רדיאטור, תזדקקו למיומנויות ולכלים הבאים:
- תרכובות מתכת. כדי למנוע דליפה מהסוללה, חומר הקיר מולחם יחד בצורה אמינה. ניתן לעשות זאת באמצעות מגהצי הלחמה, מכונת ריתוך או מבער גז. כמובן, הכלים דורשים גם כישורי ריתוך - התפרים חייבים להיות יפים, ללא תכלילים של סיגים וחורים.

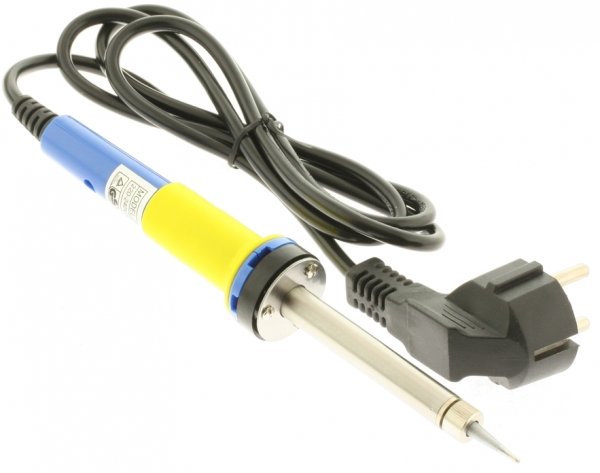

תמונה 1. מלחם ZD-200V, הספק 40W, ספק כוח - 220 V, יצרן - "Zhongdi".
- מידות וסימוניםהעבודה תדרוש סרגלים, ריבועים, סרט מדידה, מגנטים. להתקנה או הרכבה של סוללות נפחיות כבדות באתר, יידרש פלס מים, פלס בועות ופלס לייזר.
- עיבוד מתכתמיומנויות וזמינות של משחזת זווית, פטיש, אזמל, פצירה וכלים ומכשירים אחרים לעיבוד מתכת.

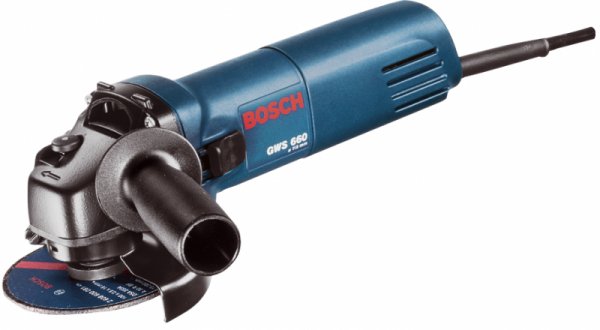

תמונה 2. מטחנת זווית מדגם GWS 660, צריכת חשמל 670 וואט, יצרן - "בוש".
- חומרי וכלים לצביעה. מברשת, מרסס, צבע יסוד, צבע, מסיר שומנים ומדלל יסייעו בהגנה על המוצר מפני קורוזיה ויעניקו לו מראה רענן.

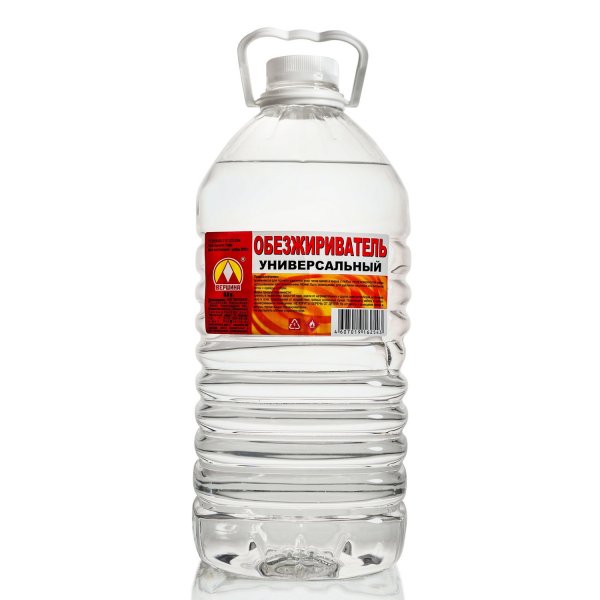

תמונה 3. מסיר שומנים אוניברסלי, קיבולת - 5 ליטר, חיי מדף 36 חודשים, יצרן - "ורשינה".
סדנה מאובזרת היטב תפשט את המשימה ותזרז את העבודה במידה ניכרת, ואם חסרים כלים מסוימים, ניתן לשכור אותם או לשאול אותם מחברים.

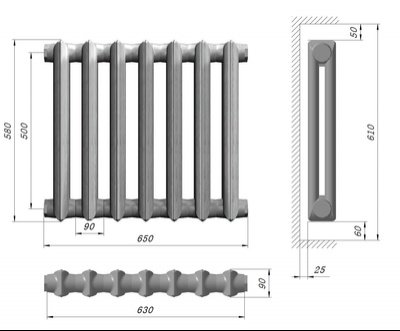

חישוב גדלי סוללות חימום
המאפיין העיקרי של רדיאטור הוא יכולתו להעביר חום לחלל שמסביב. זה תלוי בנכס דפנות הסוללה, שטח החלקים, נפח נוזל הקירור ומהירות זרימת הדם שלו.
תכנון הסוללה מתחיל בהכנת המפרט הטכני: המידות הנדרשות, קיבולת חילוף החום. תכנון הרדיאטור מורכב מהשלבים הבאים:
- חישוב אובדן חום בחדר. ככל שהחדר גבוה וגדול יותר, כך שטח המגע של הרדיאטור עם הסביבה גדול יותר. כל חדר הוא ייחודי, שכן יש לו מאפיינים משלו של מוליכות תרמית של הקירות, איכות הזיגוג, אוורור. ישנם ספרי עיון המאפשרים לחשב אובדן חום, אך יש נוסחאות ממוצעות - אובדן חום של תקרות, קירות, חלונות מתווסף, מוכפל ב גורם תיקון של 20% — עוצמת הרדיאטור הנדרשת מוכנה.
-
מִן צורות החדר מספר הרדיאטורים, גודלם ומיקומם תלויים בכך. רדיאטור אחד לא יוכל לחמם חדר צר וארוך, ולכן מותקנים רדיאטורים נוספים.
יש להתקין גופי חימום ליד כניסות מהרחוב ומתחת לחלונות: כאשר אוויר קר נכנס לחדר, הוא "מנותק" על ידי זרימת אוויר חם.
- לְהַגדִיר לחץ וטמפרטורה אפשריים במערכתתכנון הסוללה תלוי בפרמטרים אלה - בלחץ גבוה צריכים להיות כמה שפחות חיבורי הברגה.
- עוצמת הרדיאטור מושפעת מ מספר אוגרים והמרחק ביניהםאם סוג העברת החום העיקרי הוא קורן, לא אמור להיות מרווח בין הצינורות. פחות מ-50 מ"מ. אחרת הם יתחממו אחד את השני.

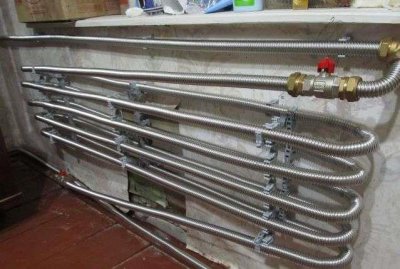

אנו בוחרים פתרון עיצובי להרכבה
ישנן שתי טכנולוגיות המשמשות לרוב לבניית סוללות: רדיאטור וקונווקטור. הרדיאטור מורכב מ אוגרי קצה, הממוקם אופקית ואנכית. הקונוקטור יכול להיות מורכב מ צלעות, שעליו מרותכים מעיל אוויר או צלעות תעלת אוויר כדי להגביר את חילופי החום ולארגן את זרימת ההסעה.
כדי לייצר סוללה מוצלחת שתשמח את העין, כדאי לנתח את הפרמטרים הבאים:
- סוג המקום, שם יותקן הרדיאטור. לחימום חממות, בדרך כלל משתמשים בסוללות העשויות מצינורות ארוכים, הממוקמות בכמה שורות ליד הקירות החיצוניים. מתלה מגבות מחומם בהתאמה אישית לחדרי אמבטיה בעל עיצוב שונה - עם מדפים ותליונים, נדרש מראה יפהפה.
- זמין במלאי חומריםצינורות נחושת או פלדה בקוטר המתאים מתאימים.
- טֶכנוֹלוֹגִיָה פעולת רדיאטור. אם הוא יחמם את החדר בחום קורן, כדאי להשתמש בטכנולוגיית רישום, כדי ליצור וילונות חמים לאוויר עדיף להשתמש בתוכנית קונווקטור.
- סוג החיבור ומילוי המיםכדי להסיר בקלות את פעמון האוויר מהמצבר, כדאי לתכנן פתח אוורור או חיבור למיכל התפשטות בנקודה העליונה.
מתכת: צינורות נחושת או פוליפרופילן?
כדי להבטיח שהסוללה תחזיק מעמד זמן רב, משתמשים בסוללות מיוחדות. צינורות מים ממתכת. הם עשויים באמצעות טכנולוגיה מיוחדת שהופכת את הקיר למונולית. אפילו חיבורים מקופלים טובים, ריתוך נקודתי עם חומר איטום ידלפו עם הזמן. לא מומלץ להשתמש בצינורות מבניים דקים מרותכים בעלי פרופיל מרובע עבור סוללות - עִגוּל מי ברז עדיפים.
דופן צינור הרדיאטור חייבת להבטיח אטימות ועמידות, כמו גם העברת חום מעולה. פלדה "שחורה" לסוללות יש עובי 2-3 מ"מ, "נירוסטה" - 1-2 מ"מ, נחושת - 1-2 מ"מ.

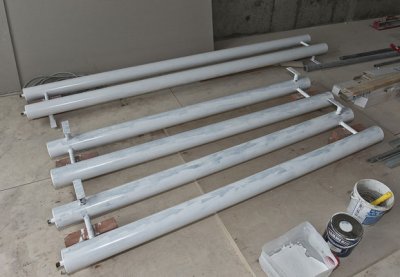

הכנת חלקים
השלב הראשון בהרכבת הרדיאטור הוא חיתוך בגודל המדויק. השגיאה היא לא יותר מחצי עובי. בדרך זו החיבורים יהיו ישרים. מטחנת זווית עם דיסק חיתוך למתכת אוֹ מכונת חיתוךלעיתים רחוקות יש לרשות סדנה חותך פלזמה, אך במערב הם פופולריים מאוד.
הכינו רשימה של מידות - זה יקל על המשימה ויעזור לכם לא לשכוח כלום.
בעת סימון צינורות מרובעים, ניתן להשתמש מְרוּבָּע, הקו מוחל מכל ארבעת הצדדים.
כדי לצייר צינור עגול באופן שווה, עטפו אותו בדף נייר בכמה שכבות, טבלו אותו במים וסמנו את גבולות הרטוב והיבש, בעזרת תבנית מחט.
הם משתמשים בו בזמן עבודה מחטים חדים או גיר — עקבות הסימנים צריכים להיות גלויים בבירור.
בעת חיתוך חלקים, זכרו את אמצעי הזהירות.
חָשׁוּב! השתמש בעת עבודה עם מטחנת זווית משקפי מגן או מסכה, שברי מעגלים מעופפים עלולים לגרום לפציעה חמורה.
כדי לחבר את אוגרי הסוללות תצטרכו חורים והתאמות מדויקות. קל יותר להכין אותם אם יש לכם תבנית מחט ומקדח מדרגה בקוטר המתאים.
רדיאטורים ענקיים הם כבר מתאספים על הקיר. מספקים את היכולת לרתך באזורים שקשה להגיע אליהם לפני אבטחת החלקים.
ריתוך צינורות פלדה
רק רתך מנוסה יכול לחבר את החלקים יחד. אֲטִימוּת איכות התפרים תלויה ישירות בכלים המשמשים, במכונת הריתוך ובמיומנות העובד.
אם אין לכם ניסיון, הקפידו ללמוד את תורת הריתוך ולתרגל חלקים מיותרים. רק לאחר השגת תוצאה טובה, כדאי להתחיל לרתך את המסגרת הראשית.
בעת העבודה, ראשית יש להרכיב ולקבע את החלקים. זה יעזור עוזר אחד או שניים, מלחציים, מגנט. ראשית, המבנה מורכב באמצעות "ריתוכים ננעצים". לאחר הריתוך, החלק "מוביל הרחק", מתחים פנימיים מצטברים. אם מסגרת הרדיאטור הראשית מורכבת על ידי ריתוך יסודי של חיבור אחר חיבור, אז יהיה קשה לרתך את החלקים האחרונים על הסוללה.
עם מה לבשל
עם מתכת ברזלית, התוצאות הטובות ביותר מושגות על ידי ריתוך עם מבער פרופאן או אצטילן, המאפשר לך להשיג תפר חלק ואטום עם חדירה מעולה.
עבודה עם ריתוך קשת ידני התכת אלקטרודות דורשת מיומנויות טובות. יש להשתמש באלקטרודות עם ציפוי רוטיל, תוך התאמת החלקים בקפידה. בעוד שאצטילן מאפשר הידוק קל של אפילו פערים גדולים, ריתוך אלקטרודות איכותי דורש הכנה.

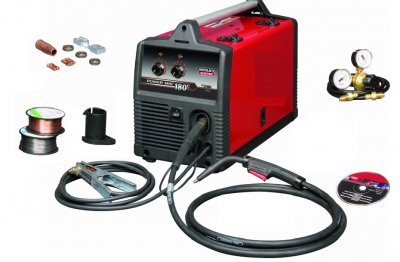

אם אפשר, כדאי לנצל זאת. ריתוך חצי אוטומטיזהו סטנדרט עולמי המאפשר לך להשיג תפר מעולה עם מינימום של מיומנויות.
אתה רק צריך להגדיר את המתח ומהירות הזנת החוט בצורה נכונה.
נירוסטה מרותכת כ אלקטרודות מיוחדות, חצי אוטומטי בסביבת ארגון, ו אלקטרודת טונגסטן שאינה מתכלה בסביבת גז אינרטי. השיטה האחרונה היא העדיפה ביותר - אין צורך לנקות את המפרקים, תפר שבוצע כהלכה משמש כקישוט של החלק.

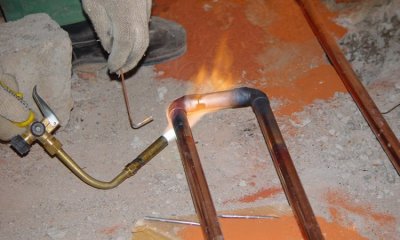

נחושת וסגסוגות מחוברים יחד באמצעות מנותהטכנולוגיה פשוטה - החלקים מנוקים, מכוונים, משומנים עם משחת הלחמה או שטף. חימום החלק בעזרת מנורה לטמפרטורה מסוימת ב-250-300 מעלות צלזיוס הלחמה מורחת על החיבור. היא זורמת מיד לתוך הרווח בין החלקים, ומבודדת אותם היטב. השיטה פשוטה, אך דורשת מיומנות וניסיון מסוים.
המלצות לריתוך
אם יש לכם הזדמנות להזמין רתך מוכר עם פריקה, הקפידו לעשות זאת. איכות המוצר תעלה. מספר פעמים.
השתמשו רק בחומרים מתכלים איכותיים לייצור הרדיאטור - מסכה, אלקטרודות, מחזיקי מסה. זה יבטל נקבוביות ויאפשר לך לראות את תהליך הריתוך.
שמרו על קשת ריתוך קצרה. ריתוך הוא העברת טיפות זעירות של מתכת האלקטרודה לתוך בריכת הריתוך המחוממת על ידי הקשת. קשת ארוכה "מתיזה" את המתכת, משאירה סיגים - הרדיאטור ידלוף במקום זה.
בעת החלפת האלקטרודה להביס את הסיגים, דווקא בשורש הלא מרותך של התפר דולפים רדיאטורים לרוב.
לְבַשֵׁל "נקודות" עם עוצמת זרם גדולה יותר. בדרך זו התפר לא יהיה קמור, העיקר הוא לקרוע במהירות את האלקטרודה כך שלא יהיו התזות וקשת ארוכה.
שמרו על האלקטרודה באותה זווית לחומר העבודה לאורך כל הריתוך.
הקפידו להסתכל על אמבט ריתוך — אזור נוזלי מותך ליד הקשת. רק על ידי שליטה ברוחב, עומק חדירתו ופיזורו ניתן להבטיח ריתוך באיכות גבוהה.
אם התפר מרותך היטב, הסיגים מוסרים עם מכת פטיש אחת או שתיים, בשלמותו.
רדיאטור חשמלי
אם אין מערכת חימום מרכזית בחדר, יש להתקין גוף חימום חשמלי ברדיאטור. עם זאת, תכנון הסוללה יצטרך להיות מורכב:
- גוף החימום בתוך הסוללה אינו נוגע בדפנות הצינורות והוא מותקן נמוך ככל האפשר.
- המים ברדיאטור צריכים לזרום בקלות דרכו גוף חימום.
- הוסף בנקודה העליונה ביותר מיכל התפשטות לסחוט עודפי נוזלים. למטרה זו, הרגיסטר העליון של הרדיאטור עשוי בשיפוע.
- החומר של גוף החימום ודפנות הסוללה לא אמור לגרום הפרש פוטנציאלים, שכן אחרת החיבור יחליד ויאפשר כניסה של מים.
נְחוֹשֶׁת

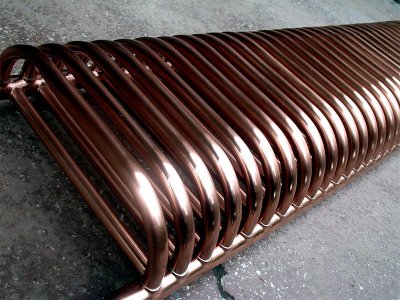

נחושת קלה מאוד לעיבוד. ראוי לזכור שנחושת המקוררת באוויר מתחזקת, אך אם נחושת מחוממת מקוררת בחדות, היא הופכת רכה ומחושלת.
צינור מחושל הוא מתכופף בקלות אם ממלאים אותו בחול - ניתן להרכיב סוללת נחושת לכל צורה.

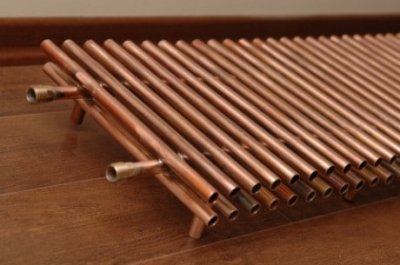

לנחושת שני יתרונות בשימוש ביצירת רדיאטור: פלסטיות ועמידות בפני קורוזיה מצוינים. זה מאפשר שימוש בצינורות דקים וקלים יחסית.
יש להם מקדם העברת החום הגבוה ביותר. בהתאם לכך, ניתן להניח יותר צינורות על אותו שטח והסוללות מגיבות מהר יותר להגדרת טמפרטורת נוזל הקיפאון.
מעגל אוגר הרדיאטורים יאפשר להימנע עמידות הידרודינמית גבוהה אפילו במקרה של צינורות בקוטר קטן.
החיסרון היחיד הוא המחיר המשמעותי של הרדיאטור.
סרטון שימושי
צפו בסרטון שמראה את תהליך הכנת רדיאטור מצינור פרופיל.
קנה או תבנה בעצמך
עדיף לקנות רדיאטור מוכן, מורכב בתנאי מפעל. אם זה לא אפשרי, התחמשו בסבלנות ובמכונת ריתוך, וגם אם לא בניסיון הראשון, תיצרו רדיאטור אטום טוב.
התקן הסוללה פשוט ואינו דורש כישורי אינסטלציה מיוחדים, אך חשוב לחבר את כל החלקים היטב. פעולת מערכת החימום תלויה בכך, שכן יהיה קשה לתקן אותה במהלך העונה הקרה.
אם אין לכם מספיק כישורי ריתוך, צפו בסרטוני הדרכה, קראו ספר לימוד לריתוך, שוחחו עם אנשים מנוסים. הקפידו להתאמן על חלקים מיותרים., ואם התוצאות טובות, באומץ ובאטיות להתחיל לעבוד על ייצור הרדיאטור.
