האקלים בחדר תלוי בתכנון הנכון! מאפייני תוכנית החימום של בית בן שתי קומות
עונת החימום ברוסיה נמשכת בממוצע בערך 5-6 חודשים, האקלים קשה. מכשיר חימום ביתי יעיל וחסכוני יחסוך כסף ויהפוך את ביתכם לנוח למגורים.
ישנן מספר אפשרויות לבניית תקשורת חימום. לכל אחד יש את היתרונות והחסרונות שלו.
העיקרון הכללי של מערכות חימום הוא קבוע סירקולציית נוזל קירור (מים, קיטור או נוזל קירור) במערכת סגורה מגוף החימום (דוד) ועד לצרכני חום (רדיאטורים, קונווקטורים) תוך שמירה על טמפרטורה מקובלת של נוזל הקירור.
תוכניות חימום לבית פרטי בן שתי קומות
ישנן מספר תוכניות חימום לבית פרטי בן שתי קומות.

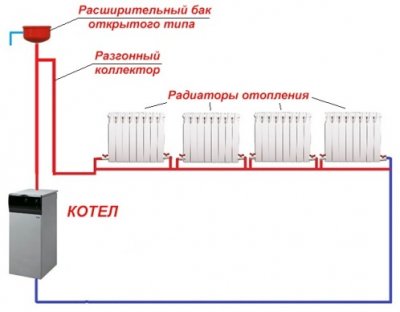

מערכת חימום צינור יחיד DIY
התוכנית מאופיינת במספר קטן יותר של צינורות, הכרחי להנחת המבנה וקלות ההתקנה. יחד עם זאת, משתמשים בצינורות בקוטר גדול יותר, מאשר בשיטות חימום אחרות.
זה הכרחי כדי להפחית את ההתנגדות לזרימת הנוזל. כדי להשתמש בתוכנית, הבניין חייב להיות בעל עליית גג שבה יותקן מיכל ההתפשטות ומרתף להנחת דוד המים.
אלמנטים מבניים של חימום בצינור יחיד:
- מכשיר לחימום נוזל חימום. הדוד פועל בתפקיד זה, ובהתאם לשיטת החימום, הוא יכול להיות: גז, חשמל או דלק מוצק.
- רשת חימום: צינור עלייה ראשי, צינורות חימום המחברים אלמנטים פנימיים, קו החזרה.
- רדיאטורים לחימום.
- מיכל התפשטות כדי לפצות על התפשטות תרמית של נוזל העבודה, יש לאטום אותו כדי למנוע כניסת אוויר למערכת, והוא מותקן בנקודה הגבוהה ביותר.
מערכת החימום פועלת על פי העיקרון של אחד מהם ממלא את עצמו, אוֹ כָּפוּי — באמצעות משאבה מחוברת. אם משתמשים במשאבה, הצינורות מותקנים ללא שיפוע.
צינור העלייה הראשי מחבר את הדוד למיכל ההתפשטות אנכית. צינורות מתפצלים ממנו על הרצפות, הם ממוקמים בזווית לאופק כך שהמים יכולים למלא בחופשיות את רכיבי המערכת על ידי כוח הכבידה. צינור ההחזרה מאפשר לנוזל המסתובב לזרום לנקודת ההתחלה - הדוד.
ההבדל העיקרי של מערכת צינור אחד הוא פשטות ואמינות, היעדר אלמנטים מורכבים, ובלי משאבה - פעולה שקטה.
החיסרון של עיצוב זה הוא שהצינורות המשופעים בחדרים מקלקלים את המראה ו הקומה השנייה מתחממת טוב יותר מהראשונה.
אפילו בעת שימוש במשאבה, יעילות החימום תהיה נמוכה יותר מאשר במערכות אחרות.
חיסרון נוסף הוא עלויות אנרגיה גבוהות לחימום אופטימלי של נוזל הקירור, שבלעדיו טמפרטורת האוויר בחדרים תהיה נמוכה יותר מאשר נוחה.
לא קשה להרכיב את המערכת בעצמך: על ידי הצבת רדיאטורי החימום במקומות הנכונים בחדרים, חיבורם באמצעות צינורות פלסטיק והתקנת הדוד עם מיכל ההתפשטות אנכית, זה ביחס לזה. טכנולוגיות חיבור צינורות זמינות גם לאנשים שאינם אנשי מקצוע ולא יגרמו לקשיים.
לכן, מומלץ להשתמש במערכת בעלת צינור אחד. בבתים קטנים עם שטחי חדרים קטנים, וגם אם הדיור אינו משמש למגורי קבע כל השנה.
מערכת חימום דו-צינורית
אפשרויות העיצוב הבאות משמשות: עם מחזור דם טבעי וגם כפוי.

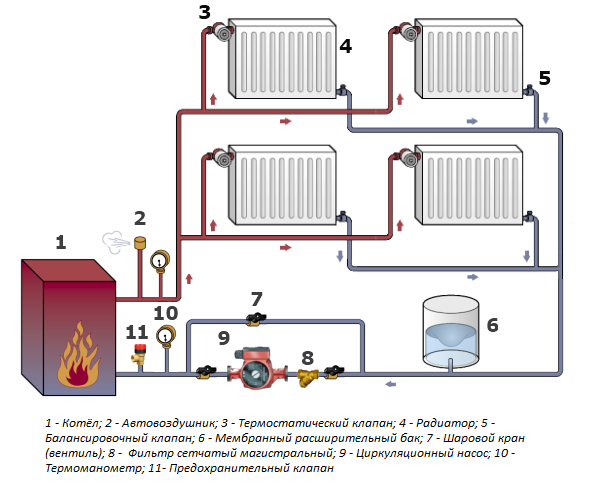

תמונה 1. תרשים של מערכת חימום דו-צינורית. המספרים מציינים את רכיבי מבנה החימום.
הֶתקֵן:
- דוד לחימום נוזלים.
- צינור אספקת נוזל הקירור (מקטע ההאצה), הצינור הגדול ביותר בקוטר.
- התקני חימום (רדיאטורים). מותקנים מעל גובה הדוד.
- צינור החזרת נוזלים ("החזרה").
ניתן לשלב משאבה במערכת.
אם נעשה שימוש שיטת סירקולציה פסיבית של נוזל קירור, אז צינורות האספקה חייבים להיות גבוהים יותר מהרדיאטורים ("אספקה עליונה") ומותקנים בזווית.
התוכנית שונה בכך שכל צרכן חום מסופק עם אספקה נפרדת של נוזל עבודה ישירות מהדוד ו חזרה נפרדת של נוזל קירור מקורר. כלומר, הם נוכחים שני מעגלים אוטונומיים: אספקה והחזרה. אובדן חום אפשרי רק בצינורות עצמם, אשר "מטופלים" על ידי בידוד תרמי נוסף שלהם.
מערכות סגורות ופתוחות בשימוש, נבדלים בתכונות של מיכל ההתפשטות: אטום הרמטית או לא.
מיכל פתוח מאפשר לך להיפטר מנוזלים ואדים עודפים, המתקבל כתוצאה מחימום, ניתן להכין מיכל כזה מאמצעים מאולתרים, למשל, מיכל נירוסטה.
מאפיין אופייני הוא הצורך לפקח על מלוא הנפח שלו, אחרת אוויר ייכנס למערכת.
מיכל סגור חייב לשמור על איזון לחץ מסוים במערכת., הוא מורכב יותר מבחינה מבנית, ייצור עצמאי כמעט ולא אפשרי. אבל, עם חישוב נכון, דליפה של נוזל העבודה נשללת, וזה משמעותי בעת שימוש בנוזל קירור יקר.
חָשׁוּב! דודי מפעל מודרניים יכולים להיות מצוידים ב מיכל התפשטות מסוג ממברנה. במקרה זה, אין צורך להתקין מיכל נוסף. אך תצטרכו להתקין פתחי אוורור נוספים לגז כדי להקל על לחץ עודף.
היתרון הוא אפשרות לכוונון טמפרטורה עבור כל צרכן על ידי התקנת תרמוסטטים נוספים. לדוגמה, אם אחד החדרים אינו דורש חימום חזק.
המעגל מאוזן, לכן אינו דורש שימוש בדודים חזקים, מה שאומר שזה חסכוני.
אם יש צורך להחליף רכיב כלשהו במערכת, אין צורך לעצור את כל המתחם, רדיאטור נפרד נסגר באמצעות ברזים ולאחר מכן מפורק.
תכנון והרכבת המערכת דורשים הכנה וחישובים מורכבים., עלותו גבוהה משמעותית, מכיוון שנעשה שימוש רב יותר בחומר (צינורות ואביזרים). וכאשר משתמשים בנוזל קירור כנוזל עבודה, נפחו גדול פי שניים מאשר במערכות בעלות צינור יחיד.
אם משתמשים במעגל סגור עם סירקולציה מאולצת, נדרשת התקנה של התקני הגנה למדידה: מדי לחץ, שסתומי בטיחות לחירום בנקודות שונות במעגלי המערכת.

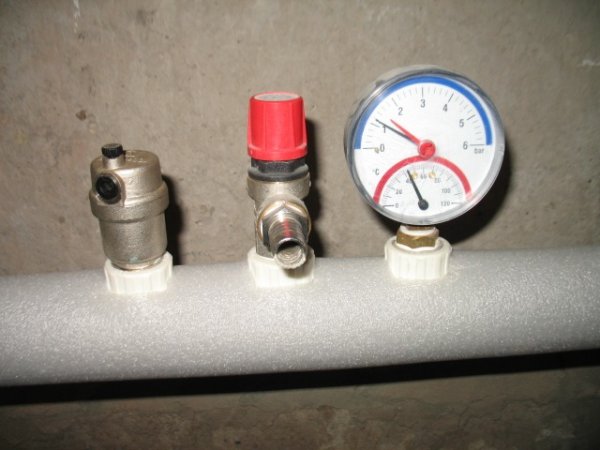

תמונה 2. מנומטר המותקן במערכת חימום דו-צינורית. המכשיר מאפשר למדוד את הלחץ במבנה.
מערכת שני הצינורות פשוטה ואמינה, פועלת בשקט ואינה דורשת חשמל (אם הדוד אינו בשימוש), אך יש גם כמה חסרונות:
- אין למקם רדיאטורים יותר מ-30 מטר מהדוד;
- קשיים בחישובים ובהתקנה - אם המערכת מותקנת בצורה שגויה, קיים סיכון להתנגדות מוגברת ללחץ הטבעי, והמערכת תקפא;
- הצינורות בחדרים מסודרים כך ש לא ניתן להסתיר אותם;
- יעילות חימום ממוצעת — חלק ניכר מהחום מופנה לסילוק פסיבי;
- תלות המערכת בחשמל, אם משתמשים במחזור כפוי.
על מנת ליישם באופן עצמאי מערכת דו-צינורית, תצטרכו להקדיש זמן לחישובים מדויקים וליצירת פרויקט חיבור, לאחר מכן רוכשים את החומרים הדרושים ומתחילים בהתקנה.
מערכת חימום קולטנית לבית בן 2 קומות

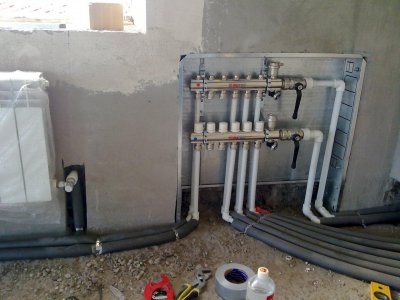

מערכת חימום מתקדמת זו מצוידת במכשיר נפרד לחלוקת זרימת נוזל העבודה - יחידת אספן. בעזרתו, נוזל הקירור מגיע לצרכנים דרך מעגלים נפרדים, ודרך צינורות החזרה הנוזל המקורר חוזר לאספן וממהר חזרה לדוד.

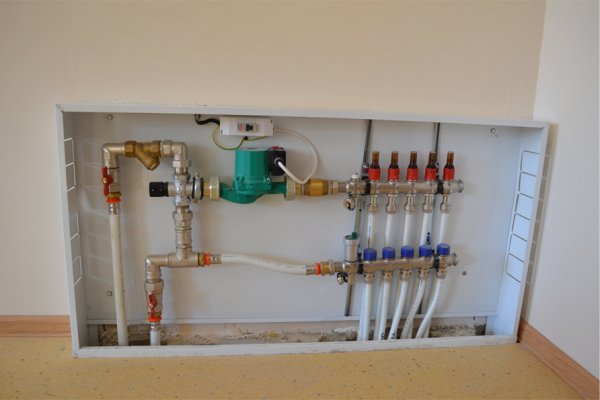

תמונה 3. יחידת חימום קולט מובנית בארון מיוחד. בסך הכל, היא כוללת חמישה מעגלי חימום.
הייחודיות היא שהמערכת נשלטת ממקום אחד, ארון חלוקה, אשר מכיל מסרקים - אלמנטים אינסטלציה עם קלט אחד ומספר יציאות.
מכיוון שהחיבור לכל צרכן הוא אינדיבידואלי, ניתן להשתמש בצינורות בקוטר קטן, יעילות החימום אינה פוחתת באופן משמעותי. בקרת נקודתית של כל מכשיר מאפשרת ויסות חלק של האקלים בבית. מערכות קולט הן בעלות היעילות הגבוהה ביותר בין כל תוכניות החימום.
עקרונות הרכבה:
- התקנה של פתח אוורור אוטומטי, השסתום "חותך" את תעלות האספקה וההחזרה של הקולט.
- נפח מיכל ההתפשטות צריך להיות 3-4% מהנפח הכולל של המים.
- מיכל ההתפשטות מותקן בצינור החזרה. מול משאבת הסירקולציה בכיוון תנועת הנוזל.
- יש להתקין משאבות סירקולציה בכל מעגל., עדיף על "החזרה", שם הטמפרטורה נמוכה יותר, ולכן יעילות התפעול שלו תהיה גבוהה יותר.
תְשׁוּמַת לֵב! משאבת הסירקולציה מותקנת כך שציר העבודה שלה ממוקם אופקית, אחרת כל נעילת אוויר פוטנציאלית במערכת תוביל לשטיפת חומר הסיכה ולנזק למשאבה.
החסרונות של מערכות איסוף כוללים: השימוש במספר רב של צינורות והצורך להשתמש במשאבות סירקולציה נוספות במערכת.
בנוסף, הפסקות חשמל, גם אם הדוד פועל על גז או עץ, יגרום להפסקת אספקת החימום לבית.
הנוזל לא יזרום כראוי ללא הלחץ הדרוש בצנרת.
קשה מאוד ליישם מערכת אספנים בחצרים באופן עצמאי, ללא עזרת מומחים. נדרש ניסיון בחישובים ומיומנות בהנחת רכיבים בסיסיים. זה שווה ערך להתקנת חיווט חשמלי מורכב בבית עם מספר רב של צרכנים.
בלעדיו, קיים סיכון להשקעה חסרת טעם של כספים גדולים קבלת מערכת חימום שאינה פועלת או שעלולה להיות מסוכנתוכל השינויים יגרמו לעלויות כספיות גדולות עוד יותר.
סרטון שימושי
צפו בסרטון שמדבר על הסוגים השונים של מערכות חימום עם סירקולציה טבעית לבית בן שתי קומות.
מערכת חימום בטוחה ויעילה היא עבודתם של אנשי מקצוע
כל בעל בית יכול להתקין חימום בביתו. ללא ידע וניסיון מיוחדים קיים סיכון לקבל אחד שאינו עובד אוֹ מערכת לא יעילה. במקום לחסוך כסף, בעל הבית יבזבז עוד יותר כסף וזמן אישי על ביצוע תיקונים ופתרון בעיות.
ומערכות תוצרת בית עם מחזור כפוי של נוזל הקירור מסוכנים באופן פוטנציאלי.
אם צינור נקרע, נוזל בלחץ עלול לפגוע ברכוש ולגרום לשריפה.
בעת פנייה לחברות העוסקות במערכות חימום, מהנדסים יפתחו וריאציות של תוכניות חימום עבור בית ספציפי, תוך התחשבות במאפייניו האישיים.
נותר לבחור אפשרות המבוססת על יכולות פיננסיות. בנוסף, החברה, לאחר השלמת העבודה, תוכל לקחת על עצמה את תפקידי השירות והמניעה של מערכת החימום בבית.
