התקן של מערכת ההנדסה החשובה ביותר: אפשרויות לחימום בית בן שתי קומות
חימום - אחד ממתחמי התקשורת העיקריים בכל בניין, כולל בית פרטי בן שתי קומות.
זה מבטיח שמירה על טמפרטורה נוחה בחצר, מפחית אובדן חום, וגם חשוב למען בטיחות הבניין עצמו וחומרי גימור.
באופן כללי, מערכת חימום נחוצה כדי להפיץ חום מהמקור לצרכנים.

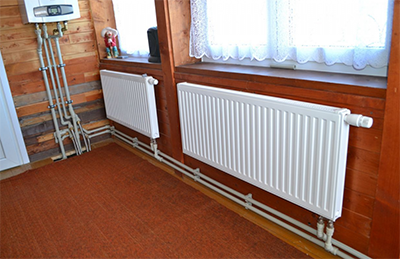

חימום מים של בית בן שתי קומות
במערכות אלו מים נוזליים משמשים כנשא חום (אוֹ נוֹזֵל לרָדִיאַטוֹר על בסיס מים, למניעת נזק במקרה של כפור).
הנוזל מחומם בדוד, עובר דרך הצינורות לרדיאטורים, פולט חום לחדר וחוזר לדוד, מה שאומר שהמערכת פועלת במצב סגור.
בשיטת ההפצה מים מערכות כאלה מסווגות לפי שני סוגיםעם מחזור דם טבעי וכפוי.
מערכת מחזור הדם הטבעית
בגרסה זו, משתמשים במוביל חום לתנועה דרך הצינורות. ההבדל בצפיפות בין מים חמים לקרים. כשהם מתחממים בדוד, המים עצמם עולים דרך הצינורות, עוברים דרך הרדיאטורים, מתקררים בהם וזורמים אל תוך הדוד. מיכל התפשטות פתוח מאפשר זאת לפצות על עליות לחץ ולשחרר אוויר מהמערכת בעת הפעלתה.
ללא קשר למבנה, יש לשים לב למיקומי ההתקנה של הדוד ומיכל ההתפשטות. יש למקם את הדוד בנקודה הנמוכה ביותר של המערכת, אם אפשר מתחת לרדיאטורים, ואת המיכל - בנקודה הגבוהה ביותר (לדוגמה, בעליית הגג). בנוסף, כדי לאפשר למים לזרום באמצעות כוח הכבידה, מונחים קטעים אופקיים של צינורות בשיפוע. 5–7 מעלות.

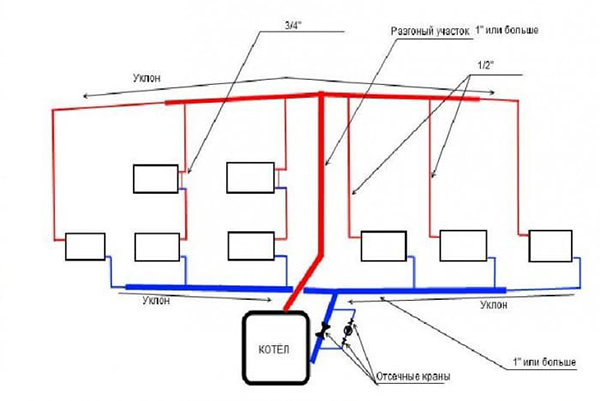

תמונה 1. תרשים של מערכת חימום עם סירקולציה טבעית, הדוד ממוקם בנקודה הנמוכה ביותר של הבית.
בין דיאגרמות החיווט, נבדלים הדברים הבאים: צינור אחד ושני צינורות. בראשון — רדיאטורים מחוברים במקביל לצינור אחד, המקיף את כל הבניין בטבעת. שְׁנִיָה — מרמז על נוכחות של שני מעגלים עם מים חמים וקרים. מים חמים מסופקים לרדיאטורים מלמעלה, ומים מקוררים יוצאים מלמטה ועוברים לדוד.
תְשׁוּמַת לֵב! בשל הפרש הלחצים הקטן, רדיוס מעגל החימום במערכת מחזור טבעית לא יעלה על 30 מטרים, אחרת חימום לא אחיד או כיבוי מוחלט של המערכת עקב לחץ לא מספק אפשרי.
עלות מערכת כזו תלויה בשטח הבית, אובדן חום, סוג הציוד. לדוגמה, מחירו של רדיאטור אחד משתנה בין 2 ל-20 אלף רובלעלות ממוצעת של ציוד לבית בשטח 180 מטר2 מפצה 150 אלף רובל.וההתקנה של מערכת כזו היא 90 אלף רובל.

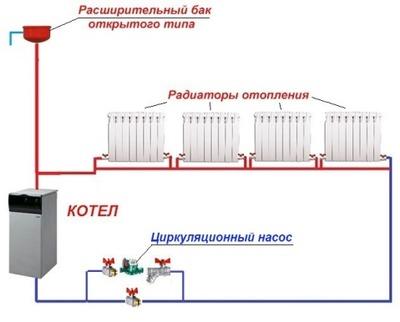

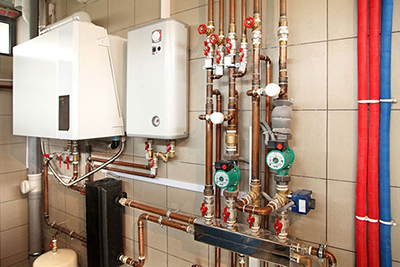

מאולץ באמצעות משאבה
ההבדל העיקרי מהמערכת הקודמת הוא נוכחות של משאבת סירקולציה.
המכשיר מותקן מול הדוד ומגביר משמעותית את היעילות והנוחות של שימוש בחימום כזה:
- אין צורך להניח צינורות בזווית ולהשתמש בצינורות בקוטר גדול, אשר יכולים לשפר את פנים המבנה;
- חימום אחיד ומהיר יותר של חדרים;
- רדיוס גדול יותר של מערכת החימום;
- מעגל סגור.
מעגל סגור כרוך בהתקנת מיכל התפשטות סגור (עם ממברנה וגז), בניגוד למערכת עם סירקולציה טבעית, שבה המיכל מתקשר עם האטמוספרה. זה מבטל את הצורך של המשתמש לנטר את מפלס נוזל הקירור במערכת, שכן אידוי שלו אינו נמנע.
חָשׁוּב! המשאבה היא הכרחית להכניס למעגל "החזרה" (מול הדוד), כדי לא לחשוף אטמי גומי ורכיבים אחרים למים חמים ביציאת מקור החום.
מערכת הדם הכפויה רגישה יותר מנעולי אוויר. לכן, נדרשות מערכות שחרור אוויר: לדוגמה, ברזי Mayevsky על כל רדיאטור או פתח אוורור אוטומטי מיוחד.
בנוסף לחיווט בצינור אחד ובשני צינורות ניתן גם להשתמש אַסְפָן.
במקרה זה, מותקנים אספנים על קווי האספקה וההחזרה - צינורות עם ענפים לכל רדיאטור.
לפיכך, כל סוללה כלולה במעגל משלה, מה שמאפשר פיזור חום אחיד עוד יותר, בקרה אישית והפחתה בקוטר צינור האספקה.
יחד עם זה, עלות חומרי הצינור עולה, דבר שיכול להשפיע באופן משמעותי על העלות הסופית של המערכת.
חיסרון ברור מערכות מחזור כפוי - תלות באנרגיהללא חשמל, פעולתו תפסיק. לכן, יש צורך לספק גיבוי חשמל, או לשלב מערכת זו עם סירקולציה טבעית, ואז כאשר המשאבה כבויה, היא תמשיך לעבוד, אם כי לא באותה יעילות.
גז בבית פרטי בן 2 קומות
האלמנט העיקרי הוא דוד גז. בתוכו, בעזרת מערכת הצתה הדלק נדלק במבער ודרך מחליף החום מועבר למים. הדוד פועל על גז טבעי או נוזלי.
אם ישנה רשת גז ראשית באזור מאוכלס, סוג חימום זה הוא לרוב האפשרות המשתלמת ביותר מבחינת עלות עקב זולות של "דלק כחול"גז נוזלי משמש במקומות בהם אין חיבור ראשי והוא מאוחסן במיכל (מיכל גז). מחיר הגז הנוזלי גבוה משמעותית.

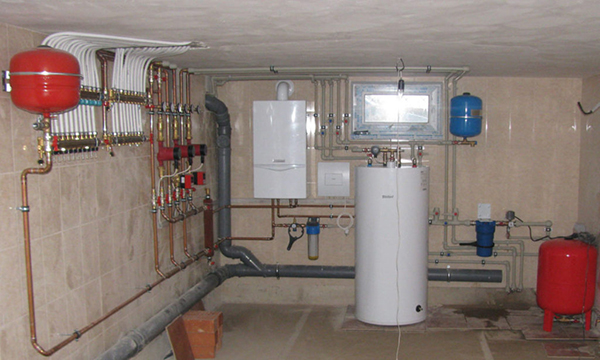

תמונה 2. דוד גז דו-מעגלי עומד בחדר חצי-מרתף, הפועל על פרופאן נוזלי.
דודי חימום בגז מורכבים במקצת יותר מדודי דלק מוצק או דודי חשמל, והם מחולקים לפי המאפיינים הבאים:
- מעגל יחיד או מעגל כפול: הראשון מספק רק חימום, השני מספק חימום מקביל של מים במערכת אספקת המים;
- עם אחיזה טבעית או טורבו: האחרון יעיל וחזק יותר;
- קיר או רצפה: הראשונים קומפקטיים יותר, אך מוגבלים בכוחם ואינם יכולים לספק חימום לבניינים גדולים;
- עם תא בעירה סגור או פתוחלראשונים יש יעילות גבוהה יותר, אך דורשים אספקת חשמל קבועה;
- הסעה ועיבוי: למזגנים חדשים יותר בעלי יעילות גבוהה יותר, אך גם המחיר גבוה יותר.
התקנת דוד גז ברוסיה מוסדרת בקפדנות וחייבת להתבצע בהתאם לתקני SNiP. היא אפשרית רק בתא אש נפרד במרתף או בקומה הראשונה, או במטבח. נפח תא האש הוא לא פחות מ-7.5 מטר3בנוסף, יש צורך לאוורור אותו בצורה מספקת.
מחירי דודי גז משתנים מאוד. עבור בית בשטח של 150–200 מטר2 כּוֹחַ 20 קילוואטיחידה כזו תעלה ב-35-60 אלף רובל.
חַשׁמַלִי
במקרה של חימום חשמלי, מקור החום הוא דוד חשמלימורכב ממכשיר חימום, מחליף חום ויחידת בקרה.

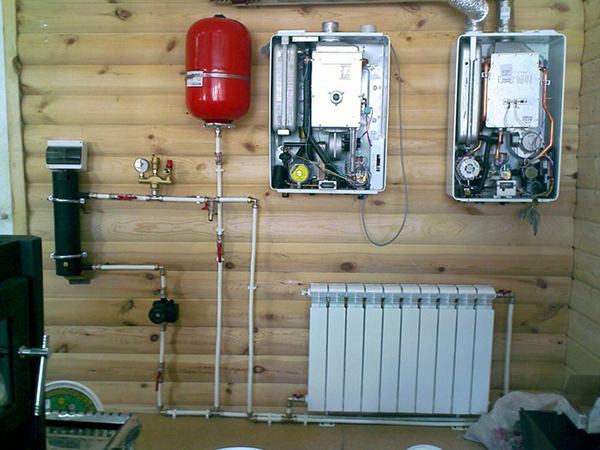

תמונה 3. דוד חשמלי המותקן על הקיר עם מחליף חום ויחידת בקרה, אינו דורש התקנת פתח אוורור.
על פי עקרון הפעולה, נבדלים הדברים הבאים: הסוגים הבאים דוודים:
- גופי חימום: חימום נוזל הקירור מתבצע על ידי גופי חימום הדומים לאלה המותקנים בתנורי חימום ביתיים.
- סֶרֶט: דומה לסוג הראשון, אך במקום גופי חימום, נעשה שימוש בציפוי דק (בדרך כלל עשוי טונגסטן), אשר מעביר את נוזל הקירור בצורה יעילה ומהירה יותר.
- אֶלֶקטרוֹדָה: נושא החום מחומם על ידי העברת זרם דרכו (יינון), מה שמגביר משמעותית את היעילות, אך דורש הכנת מים מיוחדת.
עדיף דוד חשמלי בהיעדר גיזוז או תעריפי חשמל נמוכים. היחידה עצמה פשוטה יותר מיחידת גז או דלק מוצק, ואינה דורשת התקנת תעלות אוויר או תשתית גז, מה שמפחית את עלויות ההתקנה.
תְשׁוּמַת לֵב! בבחירת דוד חשמלי, יש לקחת בחשבון את זה מכשירים בעלי הספק גדול מ-12 קילוואט דורשים אספקת חשמל תלת פאזית של 380 וולטחיבור אשר מחושב מראש לפני תכנון ורכישת המערכת.
עלות דוד חשמלי תלויה בהספק שלו. המחירים משתנים בטווח בין 5 ל-100 אלף רובל. חלוקת השטח הכולל של הבניין עד 10 — מחושב כוח הדוד הנדרש. לדוגמה, כדי לחמם בית בשטח של 180 מטר2, תצטרך כוח 18 קילוואטהחלטות כאלה שוות את זה. 40-50 אלף רובל.
אֲוִיר
שימוש באוויר מאפשר לך להימנע מבעיות רבות הטמונות במערכות מים: דליפות, קורוזיה, סיכון לקפיאה.
תנור צינורות (תנור) מחמם את האוויר, אשר מסופק לאחר מכן לחדרים דרך תעלות אוויר. כך, הצורך ברדיאטורים נעלם.
חימום האוויר מחולק לשני סוגים:
- עם מחזור דם טבעי: האוויר המחומם זורם לחדרים באמצעות כוח הכבידה, ומתקרר ויורד אל התנור.
- עם כפייה — כדי להגביר את מהירות חימום הבניינים, משתמשים במאווררים להאצת זרימת האוויר בצינורות.
לפי מיקום צינורות האוויר:
- קוֹמָה: האפשרות האופטימלית, המספקת הסעה טבעית וחימום אחיד של החדר כולו.

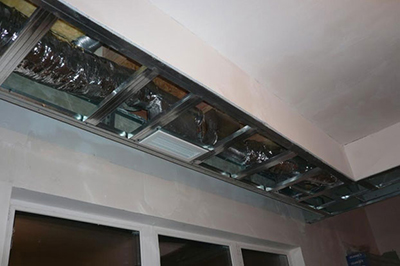

- מוּשׁהֶה: צינורות האוויר ממוקמים מתחת לתקרה, דבר שלעתים קרובות בעייתי מבחינה אסתטית עבור בית כפרי, וחימום לא אחיד של החדר עלול להתרחש גם כן.
עלותן של מערכות כאלה עבור בית בעל שטח 100-200 מטר2 מפצה 120–180 אלף רובל.

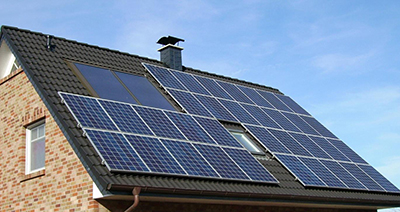

אנרגיה סולארית לבית בן 2 קומות
מקור האנרגיה הוא האנרגיה התרמית של השמש. השימוש בה אפשרי בשתי דרכים:
- חימום ישיר של נוזל הקירור בקולטי חום על ידי קרני השמש;
- שימוש בפאנלים סולאריים להעברת אנרגיה לאחר מכן לדוד החשמלי.
סוגי אספנים:
- לִפְתוֹחַ: מערכת צינורות שאינה מוגנת מפני השפעות חיצוניות, היעילות והאמינות הנמוכות ביותר, אך גם עלות פרופורציונלית להן.
- צִנוֹרִי: מורכבים מצינורות ואקום, שתוכננו על פי עקרון של תרמוס. בפנים מותקן צינור שני עם ציפוי סופג מיוחד, המבטיח יעילות גבוהה.
תרשים חיבור: קולטים, המותקנים בדרך כלל על גג של בניין בן 2 קומות, הם מיכל אחסון עם מחליף חום. מחליף החום והקולט כלולים במעגל נפרד עם נוזל קירור (להפעלה בחורף). לפיכך, החום מהקולט מועבר למיכל, שם מחומם נוזל הקירור העיקרי - מים.
הַפנָיָה! אנרגיה סולארית באזור המרכזי של רוסיה לא מספיק לפעילות כל השנה מערכות כאלה, ולכן הן משמשות לעתים קרובות כתוספת למערכות חימום מסורתיות.
עלות פתרונות חימום סולארי - 70-100 אלף רובל. להתקנה עבור 10 קילוואט כוח תרמי ליום.
סרטון שימושי
הסרטון מראה כיצד נוצרת מערכת חימום גז סגורה בבית פרטי.
איזו אפשרות היא האופטימלית ביותר?
בחירת סוג מערכת החימום מתבצעת תוך התחשבות בגורמים חיצוניים. לדוגמה, עבור אזורים דרומיים, מערכת חימום סולארית תהיה מוצדקת וחסכונית, עבור יישובים עם גיזוז - מערכת גז. ועם תעריף חשמל זול - דוד חשמלי.
מִלְבַד, כדאי לשקול את ההיבט האסתטי: לדוגמה, מערכת אוויר ללא רדיאטורים מתאימה במקרים מסוימים טוב יותר לתא הנוסעים.
