תועלת כפולה! הנחת תנור עם דוד חימום מים: תכונות, תרשים
ניתן לרכוש דוד לארגון חימום מרכזי בחנות מתמחה.
דוודים תעשייתיים עשויים מפלדה או ברזל יצוק, בעלי מאפייני יעילות ומשך בעירה שונים, תופסים מעט מקום.
החיסרון הוא העלות הגבוהה.
תכונות של דוד חימום עצים עם מעגל מים
לדוד הימני יש המאפיינים הבאים:
- בְּטִיחוּת. אסור שקירות ודלת הדוד יתחממו. מעל 150 מעלות צלזיוס.
- קלות תפעול. תכנון הדוד אינו מאפשר מערכות "מסובכות" או מספר רב של שסתומים.
- עֲמִידוּת. הכיריים אמורות לשמש זמן רב ללא תיקונים.
- יכולת שליטה. עוצמת הלהבה מווסתת לא רק על ידי כמות העץ.
- יְעִילוּתניצול מקסימלי של החום משריפת דלק.
על מנת לבנות דודת דוד ישנן שתי דרכים — בנייה של תנור חדש או התקנה של מחליף חום בתוך תנור קיים.
תנור הלבנים מורכב מ:
- מכלית דלק — נשרף בו עץ, המחמם את נוזל הקירור.
- מחליף חום — היכן שנוזל הקירור זורם במחזור, מה שמעביר חום מתא הבעירה לסוללות.
- תעלות עשן - הם משמשים לסילוק תוצרי בעירה.
- אביזרים - דלתות, בור אפר, סורג, בולמי זעזועים או שסתומים.
בפועל, ישנם מגוון סוגי ארגון תנורי דוד דלק מוצק.
- תיבת אש שסביבה מותקן מחליף חום. תוצרי הבעירה נכנסים ישירות לצינור. היתרונות של תוכנית זו הם פשטות וזול. אדם שאין לו את הכישורים של בנאי יכול לבנות דודה כזו. טמפרטורת נוזל הקירור עולה ויורדת במהירות בהתאם לעוצמת הלהבה, ולכן צריך להיות כל הזמן בתפקיד ליד הדוד.
- מחליף החום מותקן גם בכבשן הדוד, אך תוצרי בעירה נעים הלאה לאורך תעלות העשן. מכשיר זה פועל לא רק כדוד, אלא גם כתנור עץ רגיל לחימום. זה מגביר את היעילות.
- מיכל דלק ומחליף חום בתנור פָּרוּד. מחליף החום ממוקם על נתיב הגזים החמים ומוריד ביעילות את הטמפרטורה שלהם. תוכנית זו מיושמת בתנורים מסוג פעמון. א.ו. קוזנצוב פיתח את תיאוריית "הליבה החמה", הצבת מחליף החום בנקודה זו מגבירה את יעילות הדוד.
איזה כיריים לבחור
כל סוג של דוד תנור מתאים לפתרון בעיות מסוימות.
בעת חימום חדרי שירות או חממות, אין צורך לבנות מבנה לבנים במשקל רב טונות. במקרה זה, רוב הצרכנים בוחרים הדוד הפשוט ביותר.

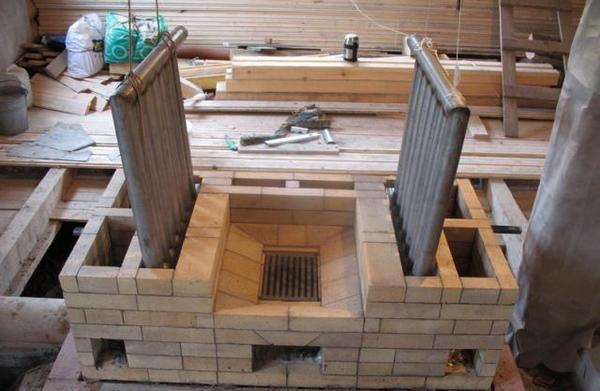

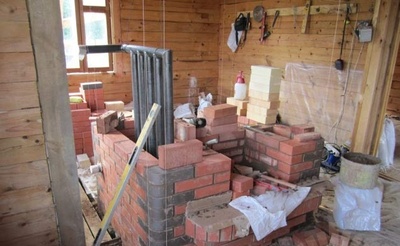

תמונה 1. תהליך בניית תנור חימום עם דוד. מחליף חום עשוי צינורות מותקן בתיבת האש.
אם בבית כבר יש תנור לבנים הולנדיות תקין, ניתן להכניס מחליף חום לתוך תיבת האש שלו, מרותך מצינורות או יריעות מתכת. לשם כך, תצטרכו להסיר את הדלת, להרחיב את פתח תא הדלק, להכניס את מחליף החום ולהרכיב הכל במקומו.
בעת בניית תנור חדש, הפתרון האופטימלי נחשב ל... תרשים דוד קוזנצוב. יעילות חימום גבוהה מושגת על ידי התקנת מחליף חום במכסה החם, שם הטמפרטורה גבוהה יותר. עצי ההסקה בתיבת האש של התנור נשרפים במצב אופטימלי, והגזים החמים מחממים את מכסה התנור בעזרת מחליף החום. הטמפרטורה עולה בהדרגה ונשמרת למשך זמן רב ללא שריפה נוספת.
תנור לבנים DIY עם דוד חימום מים. סכמה
לפני הבנייה, יש ללמוד את סדר ביצוע העבודות כללי בטיחות אש.

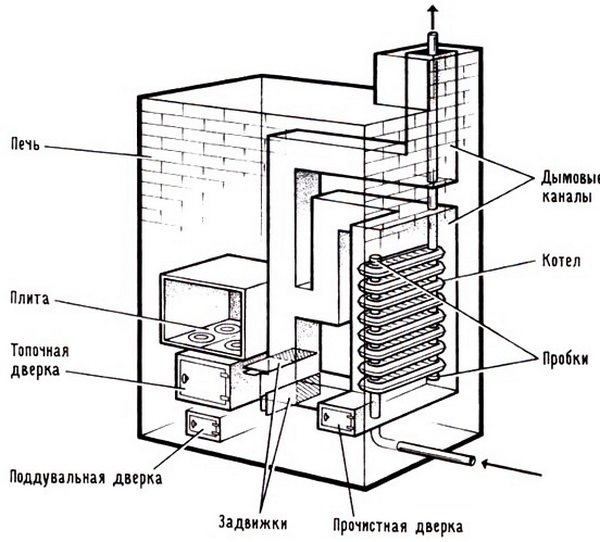

תמונה 2. תרשים של תנור-דוד לבנים עם משטח בישול. החצים מציינים את הרכיבים העיקריים.
חומרים
לבנייה הם משתמשים לבני חרס יצוקות מפלסטיק (לחץ יתר או חלול אינם מתאימים). שריפה מעניקה ללבנה חוזק דחיסה M250. אם פרמטר זה נמוך יותר, התנור לא יחזיק מעמד זמן רב. בויטבסק (סדנה מספר 2), מיוצרות לבנים מיוחדות לתנורים, בעלות גיאומטריה מצוינת.
לריפוי תיבת האש בתנורי פעמון ודודי פחם, הוא משמש לבני חרסית אש Sha-5, או לוחות חרסית אש SHA-8, שונים בגודלם. לפני התכנון, יש לחשב את מידות תיבת האש כדי להימנע מגיזום מיותר (לבני חרסית אש יקרות).

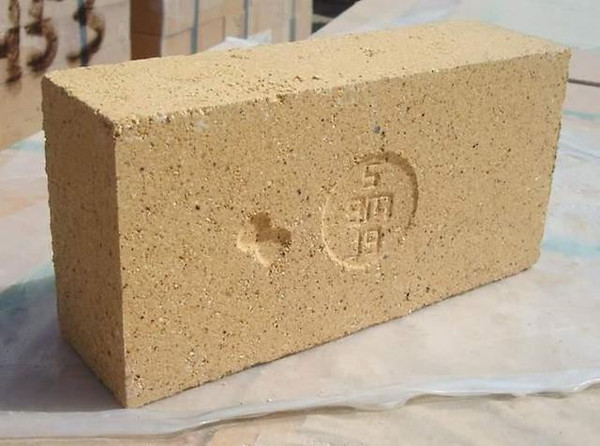

תמונה 3. לבני חרסית אש של המותג Sha-5. משמש להנחת תא האש של התנור עם הדוד.
כדי להפוך את תפעול הכיריים לפשוטה ונוחה, אתם זקוקים לאביזרים מתאימים התואמים לגודל הלבנים. לְגַרֵר עדיף לבחור ברזל יצוק, שליש משטח תא האש, הוא עמיד ויכול לעמוד אפילו בטמפרטורת הפחם.

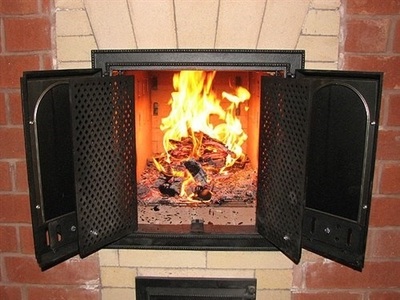

דלתות עבור הכיריים עדיף לבחור יצוק, בעל דופן עבהלפני ההתקנה, יש להקיש עליו - יציקה נקייה נותנת צלצול אחיד, רעש משמעו נוכחות של סדקים (יש להחליף אותו). דלתות המצוידות בזכוכית עמידה בחום פופולריות.
שסתומים ובולמי זעזועים יש לבחור בהתאם למידות תעלות התנור (בלבנים וחצי לבנים). בעת ההתקנה, חשוב לזכור את נושא הבטיחות - בולם חייב להיות בעל חורים או קצה חתוך לרוחב קבוע.
דלתות פינוי יקל על תחזוקת הכיריים. בעת הבחירה, שימו לב למידות בפרויקט ולצפיפות הנעילה. דלתות פלדה עם דש קפיצי הוכיחו את עצמן כמצוינות - הן מבטיחות אטימות ואינן מתחממות.
חרסית משמשת כחומר מקשר לטיט בנייה. אי אפשר להניח את הכיריים על מלט - הן נשרףות ומתפוררות. תערובות חימר מוכנות נמכרות בחנויות מתמחות, אפשר לחפור את החימר בעצמכם ולהכין תמיסה. לשם כך, יש להשרות את החימר במים עד לקבלת מרקם של קפיר. יש להוסיף חול, למדוד את תכולת השומן של התמיסה לפי העין. הפתרון האידיאלי הוא כאשר הוא נשאר על את חפירה הפוכה ומחליק החוצה מבלי להשאיר שאריות אם מסובבים אותו אנכית.
כְּלֵי עֲבוֹדָה
אפשר לבנות תנור בידיים חשופות או באמצעות כלים ומכונות חשמליות יקרות.
נצטרך:
- מריתות בגדלים וצורות שונים — ארוך וצר, ריבוע קטן, רחב. יצרני תנורים רבים מצפים את הלבנים בידיים חשופות, משום שהחימר אינו מחליד את העור.
- כלי מדידה — אנך, פלס מים, חוטים, סרט מדידה, מרובע וסרגל.
- לעיבוד לבנים - פטישים, מטחנת זווית בעזרת דיסקיות חיתוך והשחזה. עדיף להציב את הלבנים בעזרת פטיש גומי או פטיש - הם לא משאירים סימנים.
- מכונת ריתוך וכלי עיבוד מתכת — להתאמת מחליף החום לאתר, ריתוך או חיתוך הברגות אינסטלציה.
קצת על מחליף החום

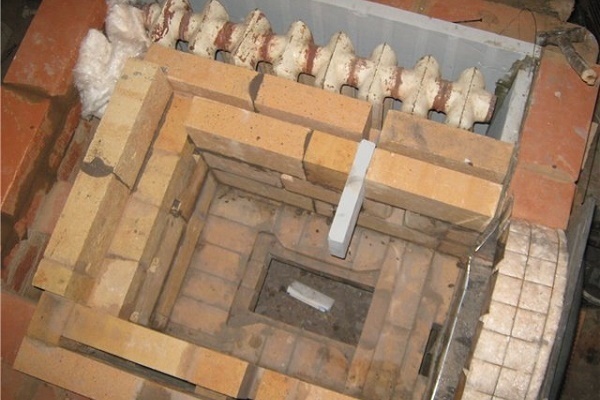

בהתאם לתקציב ולמיומנות של האומן, ניתן לייצר את מחליף החום לתנור בעבודת יד, לרכוש אותו בחנות או להזמין אותו מרתך שאתם מכירים. הדרך הפשוטה והזולה ביותר תהיה יישום של רדיאטור ברזל יצוקיש צורך להחליף את כל אטמי הגומי באטמים העשויים אסבסט.
אם יש לכם כישורי ריתוך, ניתן לייצר מחליף חום מכל צורה שהוא מצינור ברזל בעל דופן עבה או יריעת ברזל. עובי 5-8 מילימטרים. בעת ההתקנה, יציאת המים החמים ממוקמת גבוה יותר מכניסת המים הקרים.
תהליך ההנחה, התקנת ווסת הטיוטה
לפני בניית דוד לבנים, חשוב היטב על הפרויקט. ארובות לא צריכות להיות ממוקמות קרוב לרצפות עץ, דלתות צריכות להיות נגישות.

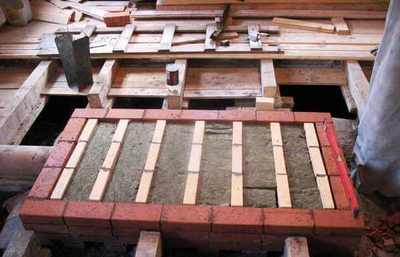

- הכנת היסוד. יש לו מידות רחבות יותר מהתנור 15 סנטימטרים, מעמיק עד לרמת קיפאון הקרקע. המישור העליון צריך להיות מתחת לגובה הרצפה על ידי שתי שורות של לבנים עם תפרים. אנו מניחים שתי שכבות של איטום ביטומן על היסודות.
- הנחת השורות הראשונות תנורים. רֵאשִׁית — ללא טיט, כדי לבדוק את התאמת המידות ולקבוע את המיקום. מידות כל לבנה נבדקות, התפרים ביניהן מדויקים לחלוטין. 3 מילימטרים.
- החל מהשורה השלישית, אנו פורשים את תחתית אגן האפר ואת תחילת המעבריםאנו משאירים מקום לדלתות הניקוי ולמגש האפר. אנו מתקינים את דלת המפוח - זהו ווסת של רוח ועוצמת הבעירה.
- לאחר שתי שורות אנו מכסים את אגן האפר ומתחילים להניח את תיבת האש מחימר אש. אנחנו בוחרים מקום לסורג. כשהוא מחומם, הוא יתרחב, אז אנחנו יוצרים פער בלבנה סביבו. 7-10 מ"מ.
- חרסית אש לְבֵנָה אנחנו מניחים אותו על חרסית מדידה.
- אנחנו סוגרים את תיבת האש, הפה יוצא אל מכסה המנוע. אנו מתקינים את מחליף החום שלנו במכסה, ומובילים את הצינורות אל מחוץ לתנור. אנו מבודדים את החיבור בין הצינורות ללבנים בעזרת מחבר תוצרת בית עשוי צמר בזלת או קרטון.
- אנחנו פורשים את חפיפת הכובע, ואז אנחנו פורשים עוד אחד מעליו.הגזים חייבים לנוע כך: מתא האש אל המכסה הראשון, שם הם מתקררים, ודרך תעלות הזרימה התחתונה הם נכנסים למכסה השני, שם הם לבסוף פולטים חום.
- גג התנור מורכב משתי שכבות של לבנים., ובכך אנו מבטלים את האפשרות של עישון או התחממות יתר.
- כאשר הארובה עוברת דרך התקרה, הבנייה מתרחבת. — מוך. מומלץ לרפד את הארובה בצינור נירוסטה ולבודד אותה עם צמר פרליט או בזלת.
תְשׁוּמַת לֵב! הזנחת בטיחות אש תוביל לשריפה! הזמינו מומחים להתייעצות, יש להקפיד על ההוראות!
בגרסה הקלאסית, עיצוב זה מסובך על ידי תפר יבש בבנייה מחימר אש, זרז חימר אש לבעירה מלאה של פיח וגזי פירוליזה במכסה הראשון, מסלול ומחסום להדלקת קיץ. אלמנטים אלה הם אופציונליים, אך מסוגלים להגדיל את יעילות הדוד בכמה אחוזים.
הכנסנו את המבנה למצב "קרב"
לאחר שהתנור מוכן, יש לשטוף אותו במים ולהשאירו לייבוש. שבועיים - חודש עם כל הדלתות פתוחות.
הם מתחילים להתחמם עם כמה שבבים, ומגדילים בהדרגה את כמות הדלק כך שהתפרים לא יסדקו.
לפני הפעלת ניסיון הדליקה, יש לחבר את מעגל המים התקינו את מערכת החימום ומלאו אותה במים. כדי למנוע תאונות, יש לספק מיכל התפשטות פתוח או שסתום שחרור לחץ טוב.
קשיים אפשריים ופתרונותיהם
כל לבנה בתנור חייב להיות נשלט לפי רמה. בעת הנחת תנור, תחילה מונחות לבני הפינה, לאחר מכן ההיקף, ולאחר מכן התעלות וכל התכולה הפנימית.
יש לתלות דלתות על צירים לאחר שהתמיסה התייבשה, אחרת הוא יהיה בהחלט מסוגל "לקרוע" את הקופסה מפתח תיבת האש. הדלת קשורה ללבנים בעזרת לוחות משובצים.
בעת הנחת לבני חרסית אש לא כדאי לקשור עם חימר. יש להם מקדמי התפשטות תרמית שונים והתפר "יקרע" עם הזמן.
חָשׁוּב! אסור להשתמש בפינות או באביזרי מתכת בתוך התנור. הכל חייב להיות עשוי מלבנים!
בעת הנחת לבנים, יש לוודא שהחיבורים של הלבנים מיושרים בצורה נכונה.
אם אתה אופה להציף עד לייבוש, זה יסדק.
כיצד להשתמש ביחידה
הכיריים-דוד די יומרני, אך דורש ידע מסוים לשימוש נכון.

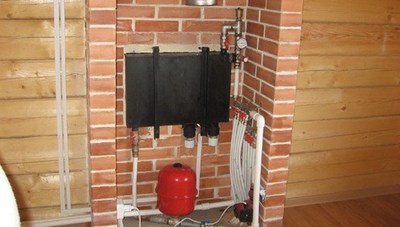

תמונה 4. תנור עם דוד חימום. סוללת ברזל יצוק משמשת כמחליף חום.
אתה יכול לחמם את זה רק עם עצי הסקה יבשים. אחרת, הלחות בצינור תהפוך לעיבוי (נוזל שחור עם ריח של קריאוזוט). זה יוביל לדליפות ולרטיבות של התפרים.
מחליף החום בכבשן פעמון מקבל תחילה חום מהגזים החמים, ולאחר מכן מדפנות הפעמון.
סרטון שימושי
צפו בסרטון, המדגים את תהליך תכנון תנור לבנים עם דוד חימום.
כללי בטיחות
הכלל העיקרי הוא אין לסגור את מכסה הכיריים בטרם עתהדוד של קוזנצוב פועל על פי עקרון של גז מפלט - גזים קרים לא מתערבבים עם גזים חמים, כך שהכיריים לא מתקררות הרבה. אם סוגרים את הפלט מוקדם מדי, פחמן חד-חמצני יכול להיכנס לחדר ולגרום להרעלה.
הדוד חושש במיוחד מחימום יתר — נוזל הקירור הרותח יגרום לקריסה במחליף החום. לכן, בכפור קשה, אם ההספק אינו מספיק, יש לפנות לחימום נוסף של החדר באמצעות תנורי חימום חשמליים.
בעת התקנת משאבת מים במערכת חימום, יעילות העבודה עולה.
בעת הבעירה, חלקים מסוימים בכיריים מתחממים מאוד. הרחיקו ילדים קטנים מדלתות, אל תפקידו בידי בני נוער את חימום הבית.
השאירו את הדלת פתוחה בזמן החימום סגור או מעט פתוח, כי גחל מעופף יכול לגרום לשריפה.
מקום מאורגן מול הכיריים "סִינוֹר" מאריחי קרמיקה או פח ברזל.
הפיח מוסר פעמיים לעונת חימוםהצטברות שלו בארובה עלולה לגרום לשריפה.
תנור לבנים - אפשרות נהדרת חימום ביתי. הכללים לשימוש בטוח הם פשוטים ואינטואיטיביים.
