הכל מתחיל ביסודות: איך לבנות בסיס מוצק לתנור ברביקיו

בישול בחוץ הוא חובה בכל חופשה משפחתית וחברים.

כשיוצאים לפיקניק, אנשים בדרך כלל מסתפקים באמצעים מאולתרים או במכשירים מתקפלים שהביאו איתם, אבל מנוחה בבית קיץ או בבית דורשת נוכחות של פלטפורמה נייחת או גזיבו.

נוכחות של אש גלויה, השימוש בחפצים ומכשירים רבים ושונים מכתיבים את דרישותיהם לציוד המקום להכנת המנות האהובות עליכם - דרישות בטיחות אש, אפשרות אספקת מים, כבל חשמלי וכו'. האפשרות הטובה ביותר היא לבנות תנור לבנים מיוחד, שידרוש בסיס אמין ועמיד - יסוד.

מטרה וסוגי יסודות לתנור לבנים

ישנם עיצובים רבים ושונים של תנורי ברביקיו. דרישות בטיחות, שנועדו למנוע התרחשות שריפה, דורשים שהכיריים יוצבו לא קרוב יותר מ במרחק של 10 מטרים ממבני עץ, בין אם הם שלך או של השכנים שלך.

יש המגבילים את עצמם לבניית תנור קטן, בעוד שאחרים רואים לנכון לבנות קומפלקס קטן מתחת לסככה או לגזיבו. בכל מקרה, יידרש הנחת יסודות ראשונית - בסיס תומך.

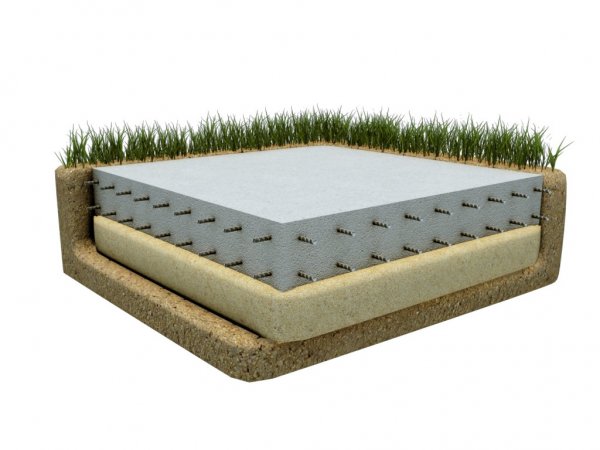

תמונה 1. יסודות לוחות בחתך. מאופיינים בצריכה גדולה של בטון וחיזוק.

גוֹדֶל לבניין העתידי יש חשיבות רבה משום שהוא קובע את כושר הנשיאה יסוד. הגודל תלוי גם ב סוג היסודניתן להחיל את האפשרויות הבאות:

• לוח (מונוליטי) יסוד. זהו לוח מוצק של בטון מזוין, שנוצק על כרית מוכנה של תערובת חול וחצץ וחול נהר. זה דורש כמות משמעותית של עבודות חפירה.
• עֲרֵמָה. הוא משמש על קרקעות מורכבות עם רמת מי תהום גבוהה. ישנן מספר אפשרויות ליסודות, החל מהעמודים הפשוטים ביותר ועד לעמודים משועממים. ישנם גם עמודי בורג, בהם ניתן להשתמש כמעט בכל מקום. גודל עבודות החפירה נע בין בינוני לכמעט אפס.
• סֶרֶט. סוג היסודות הנפוץ ביותר, המשמש לרוב המבנים. עבור תנור ברביקיו, זה נוח מכיוון שניתן לחזק אותו מתחת לתנור עצמו ללא עלויות חומר מיותרות, כפי שקורה ביסודות לוחות. עבודות החפירה תואמות לגודל התעלה.

איך לבחור ולהכין מקום?

סוג וגודל היסודות נקבעים מידות האתר מתחת למנגל, אשר בתורם תלויים בגודל התנור, מספר האנשים, כיוון הרוחות וגורמים נוספים. אם אתם מתכננים ליצור גזיבו, שבתוכו יהיו תנור לבנים, שולחן עבודה ושולחן אוכל, אז היסודות תואמים לקווי המתאר של גזיבו זה עם חיזוק במקום בו מונחת התנור. בואו ניקח בחשבון את האפשרות הקשה ביותר:

• האתר נבחר על סמך דרישות המרחק ממבני עץ וכיוון הרוח השורר.
• האתר מתוכנן, מוסר פוריות עליונה שכבת אדמה.
• בהפקה מילוי חוזר של הכרית בתערובת חול וחצץ.
• מילוי חוזר שכבות של חול נהר.
• בניית טפסות, שבתוכו סרוגה מסגרת החיזוק.
• יציקת יסודות לוחות, מחזיק עד שהבטון התקשה לחלוטין.

המילוי נדרש ליצירת שכבה חדירה שתספוג גשם או מי נמס. אפשרות זו טובה בנוכחות קרקעות מתנשאות, אשר ישנן שינויים עונתיים עקב שינויים במפלס מי התהום. יסוד לוח כאילו "צף" על פני אדמה לא יציבה.

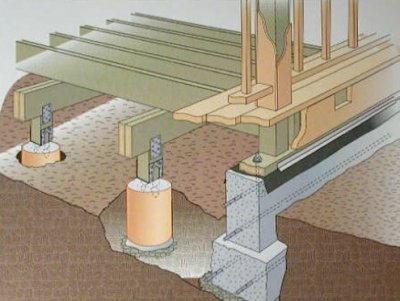

בעת שימוש יסודות כלונסאות (כלונסאות-בורג) הפלטפורמה תלויה מעל הקרקע, מה שמקל על ייבוש ועמידות גבוהה יותר של החומר. הכלונסאות קשורות חגורת תמיכה - גריל, המשמש כתמיכה לפלטפורמת הבטון. היעדר מגע עם האדמה, ביטול שאיבת לחות נימית, ותמיכת הכלונסאות על שכבות אדמה צפופות הופכים אפשרות זו למוצלחת למדי, במיוחד מכיוון שבדרך כלל אין צורך במרתף.

יסודות רצועות — זוהי תעלה עם טפסות ומסגרת חיזוק המונחות בתוכה, לתוכה יוצקים בטון. התעלה חייבת להיות עמוקה יותר מגובה קיפאון הקרקע, אחרת הסרט עלול להיקרע או להישבר במהלך תנועות עונתיות. מצב זה עשוי להיות קשה במיוחד עבור תנורים קטנים, אך עבור מבנים גדולים השיטה טובה וחסכונית למדי.

הבחירה הסופית של היסודות מתבצעת לאחר הסקר. תנאי הקרקע, קבלת החלטה לגבי גודל ועיצוב האתר והתנור עצמו ו הזדמנויות פיננסיות.

ייתכן שתתעניין גם ב:

כיצד לחשב את מידות המנגלים העשויים מסוגים שונים של לבנים

איזו לבנה מתאימה למנגל ואיזו לא כדאי להשתמש בה?

פתרון לחסכנים: תנור חבית פשוט אך אמין לבית מרחץ, בית קיץ או חממה

הכנת בסיס למנגל במו ידיכם

העבודה מחולקת למספר שלבים מותנים:

• הֲכָנָה פּרוֹיֶקט;
• רְכִישָׁה חומרים;
• הפקת עבודה.

החלק הכי חשוב הוא חלק החישוב - יצירת פרויקט, שכן הפונקציונליות של היסוד ועמידות המבנה כולו תלויות בכך.

לבניית גזיבו לא נדרש יצירות קירות מסיביים כבדים, העומס העיקרי מהתנור ומגג הבניין. כדי לחשב בסיס כזה, ניתן להשתמש במחשבון מקוון, שיש רבים ממנו באינטרנט.

כדי להשיג דיוק רב יותר של חישובים, עדיף לשכפל את הפרויקט במספר אתרים. בואו נסתכל על דוגמה.

מתוכנן לבנות גזיבו ברביקיו בגודל 3 על 4 מטרים כאשר התנור ממוקם בקצה. הגזיבו הוא מסוג חצי פתוח, יסוד - רצועה רדודה, מלבנית בצורתה (דרושה אחת נפרדת לכיריים).

העניין הוא שהתנועות עקב התעלות כפור מפוצות על ידי שכבת החול, אשר לא שומר על מים ואינו משנה את מידותיו כשהוא קופא. לכן, רצועת היסוד נשארת יבשה ואינה נתונה לעומסים מתנשאים, ואין צורך בעומק גדול של הנחת הרצועה. כדי להבטיח בעל חוזק מספיק הבסיס ידרוש שפיכת סרט בעובי מקסימלי 30-40 ס"מ, גובה 70 ס"מ (תוך התחשבות בחלק הנראה לעין).

יסוד נפרד מיוצר לתנור, שאין לו קשר מכני עם הסרט. מידות יסוד התנור תלויות ישירות בעיצובו, בהרכבו ובגודלו. במקרה שלנו, מתקבל לוח. 2 על 1 מטר עוֹבִי 20 ס"מ.

הערכת עלות משוערת

חומריםהמידות הנדרשות להנחת היסודות 3 על 4 ומתחת לתנור:

• בֵּטוֹןזה יידרש 3.5 מטר³ על קלטת ו 0.4 מטר³סך הכל התקבלמטר 4 מטר³ בטון. עלות — 10000 רופי הודי.
• לוחות גזום. נדרש מטר אחד³ עובי לוח קצוות 40 מ"ממחיר 6000 רופי.
• תִגבּוֹרֶתמוט בקוטר של 10 מ"מהכרחי 60 מטר על קלטת ו 36 על הכיריים מתחת לתנור. מחיר — 2700 רופי.

עלות כוללת הוא 10000+6000+2700= 18700 רופי הודיכמו כן, יש לקחת בחשבון עלויות תקורה - הובלה, העמסה וכו'. העלות הכוללת של היסודות, בתנאי שהעבודה תתבצע בעצמך, יכולה להיות החל מ- 20,000 רופי הודי.

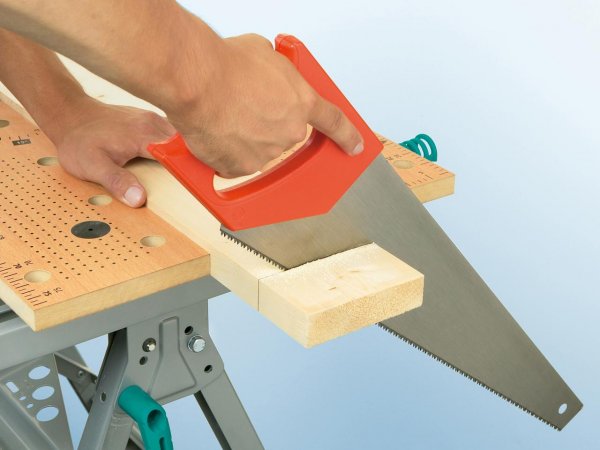

תמונה 2: תמיד הדקו את הלוח למשטח העבודה שלכם לפני החיתוך.

כלים נחוצים

תזדקקו לכלים הבאים:

• לִגרוֹף;
• בִּניָן רָמָה;
• רוּלֶטָה;
• יָדָנִי מסור חשמלי, פאזל;
• פטיש, מסמרים;
• בולגרית;
• מברג, ברגים להרכבת טפסות.

רשימת כלים ייתכן באופן משמעותי מוּרחָב בהתבסס על היכולות והתוכניות של הקבלן.

הזמנת עבודה

• זה מתוכנן פּלַטפוֹרמָה, עצים נעקרים (אם יש), השכבה הפורייה העליונה מוסרת.
• בהפקה סימון, באמצעות יתדות וחוטים מתוחים קווי המתאר של התעלה מצוירים.
• חֲפִירָה תעלה בעומק 50-60 ס"ממידותיו ב-20 ס"מ בכל צד יותר מההיקף המחושב של קירות הגזיבו. יש צורך בשמורה כדי להתאים את הטפסות וקלות העבודה במהלך היציקה.
• תחתית התעלה מלאה ב שכבת חול בעובי של כ-20 ס"מ עם שפיכת מים לצורך דחיסה.
• בבנייה גובה טפסות 20-30 ס"מ מעל פני הקרקע.
• חיזוק ממוקם בתוך הטפסות מִסגֶרֶת ממוטות פלדה לחיזוק עובי 10 מ"מ. החיזוק משמש לחיזוק רצועת הבטון תחת עומסי מתיחה שאליהם הבטון אינו יציב. ניתן לחבר את המסגרת לריתוך אוֹ קשור בחוט רך מחושלהשיטה השנייה נחשבת עדיפה יותר, אך אם הבניין קטן (כמו במקרה שלנו), ניתן לרתך את החיזוק.
• קירות פנימיים של טפסות מכוסה בבד קירוי כדי להבטיח איטום של פס היסוד. רצועות יריעת הגג מונחות בחפיפה. לחלופין, ניתן לאטום את הפס לאחר שהבטון התקשה והוסרת הטפסות. הליך זה ימנע מהרצועה להירטב מגשם או ממי התכה.
• מְלִית קלטות מיוצרות בֵּטוֹן, מסופק מוכן מעורבב או מעורבב באתר. בהתחשב במיקום האתר, ההנחה היא שגישת המערבל לתעלה קשה או בלתי אפשרית. מכיוון שהתעלה קטנה, ניתן לערבב את הבטון באופן עצמאי באמצעות מערבל בטון.
• הרכב הבטון כולל חלק אחד של צמנט ל-3 חלקים של תערובת חול וחצץהתערובת מדוללת במים ומערבבת היטב עד שנוצרת מסה הומוגנית. הצמיגות צריכה להתאים בערך לעקביות של שמנת חמוצה.
• באופן אידיאלי, המילוי צריך להיעשות ברגע אחדבפועל, זה בלתי ניתן להשגה, אך יש צורך לשאוף ליציקה המהירה ביותר האפשרית. זה יאפשר להשיג את אותם פרמטרים של בטון לכל אורך הרצועה.

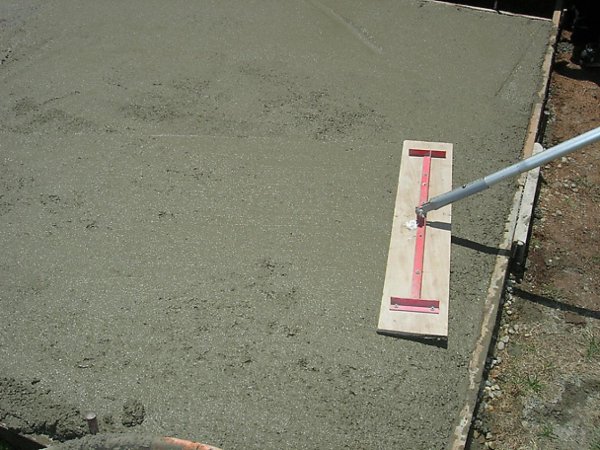

תמונה 3. ניתן להחליק בטון שנמזג לתוך התבנית באמצעות כלי מיוחד או לוח עץ.

ניואנסים שיש לקחת בחשבון

תנור בעל מסה נמוכה (עד 500 ק"ג) ניתן לבנות ללא בסיסבמקרה זה, יש לקחת בחשבון את האפשרות של תוספות או שינויים בתכנון הכבשן, אשר עשויים לדרוש לאחר מכן הנחת יסודות.

כשאתם בוחרים מיקום, כדאי לכם להימנע מנוכחות עצים, תלוי מעל הגזיבו.

ניתן לפשט מעט את התקן היסוד אם האתר מוכן להניח לוח בטון מזויןזה מבטל את שלבי היציקה והערבוב של טיט הבטון, ומקצר את הזמן שלוקח לייבוש הבסיס.

במקום סיכום

בניית יסודות למנגל היא נושא נגיש לכולם עַצמָאִי פתרונות. בעת תחילת העבודה, יש לקחת בחשבון שינויים והרחבות אפשריים שיגדילו את העומס על היסודות, לכן יש צורך בכמה מרווח ביטחון. בחירת סוג היסוד בהתבסס על תכונות הקרקע ומידות האתר הצפויות. חישובים ניתן לעשות זאת באופן עצמאי או באמצעות מחשבונים מקוונים הנוחים לפרויקט מסוג זה.

סרטון שימושי

הסרטון מסביר בבירור, בעזרת תמונות ותרשימים, את המורכבויות של יצירת יסודות לתנור.
