איכות, נבדקה במשך מאות שנים: מיני-תנור רוסי לבית במו ידיכם

תנור רוסי - המצאה ייחודית של עמנו. יותר מדור אחד השתמש במכשיר הזה וכיצד אזור הבישול, ואיך מיטה, ואיך מכשיר חימום.

ההתקדמות לא עומדת דום, ופתרונות עיצוב פנים מודרניים שונים מאוד מצבעים של זמנים רחוקים.

אבל האהבה לתנור הרוסי לא חלפה גם אחרי כמה מאות שנים. לעתים קרובות יותר ויותר אנו רואים גרסה חדשה של מכשיר מוכר בבתים פרטיים - מיני-תנור.

יתרונות של מיני-תנור רוסי

לכל יצרן תנורים יש תוכנית מוכחת וייחודית משלו לבניית תנור לבנים מיני.

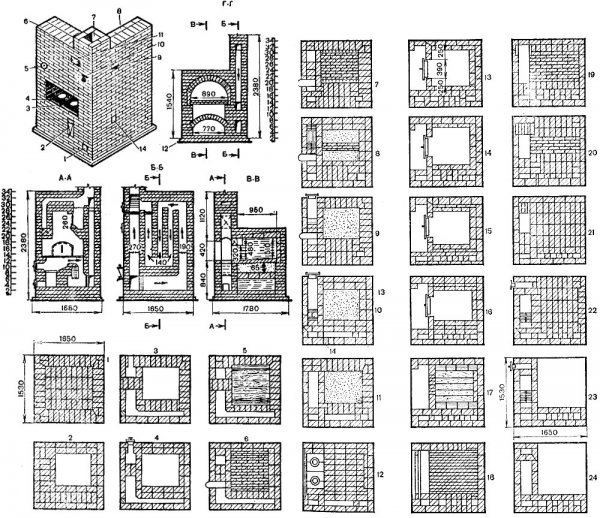

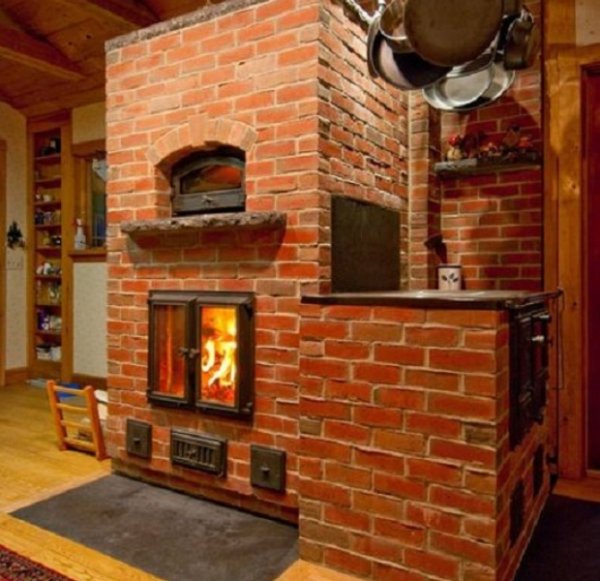

תמונה 1. סכימה של מיני-תנור רוסי עשוי לבנים. המכשיר מספק אפשרות בישול.

היתרונות של השימוש בו:

1. רמה גבוהה של העברת חום;
2. בְּטִיחוּת;
3. עֲמִידוּת;
4. צריכת אנרגיה מינימלית;
5. רב-תכליתיות;
6. צְפִיפוּת.

סכמות, מידות מוצר

יֵשׁ שני סוגים עיקריים של מכשירים, אשר כל מאסטר מונחה על פיה.

1. הסוג הראשון של הכיריים מתאים לחימום חללים קטניםיש לו את המידות הבאות: 51 על 51 ס"מ — שטח הבסיס, 175 ס"מ — אורך. לבני חרסית אש נדרשות לפריסת תיבת האש. הן חסינות אש ועמידות מאוד, מה שעוזר למנוע סדקים. לבנים אדומות מושלמות לציפוי המוצר. העיצוב כולל צינור ותנור לבישול. לחוזק רב יותר ויעילות טובה, התנור עשוי בדרך כלל מפלדת גיליון.

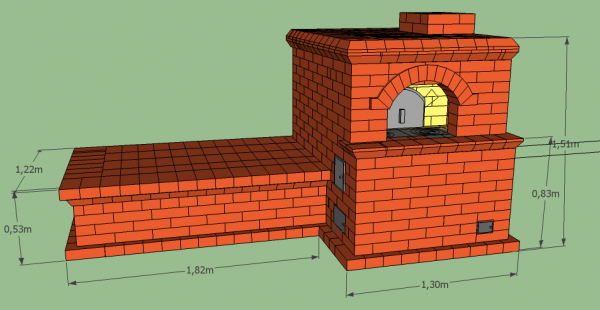

תמונה 2. תרשים של תנור מיני רוסי עשוי לבנים עם ספסל ומקום לבישול.

1. הגרסה השנייה של המיני-תנור מתמודדת היטב עם משימת חימום חדרים קטנים, המכשיר מצויד גם בכיריים, כך שעיצוב זה נבחר לעתים קרובות יותר. עבור בקתות קיץ ובתים פרטיים. הארובה בנויה בלבנה אחת. זה נעשה כך שגזי פליטה וגזים ייכנסו לארובה בצורה נכונה, תוך עקיפת התנור בצד ימין ומשמאל. מבחינת שטח, עיצוב זה הוא 51 על 51 ס"מ, אורכו הוא 215 ס"מלבנים אש משמשות לריפוי תיבת האש.

הכנת המכשיר בעצמך

אפשר להכין תנור מיני בעצמכם, העיקר הוא לעקוב בקפידה אחר ההוראות.

בחירת פרויקט תנור: עם או בלי תנור. שרטוטים

בעת בחירת מבנה חימום וחומרים לייצורו, יש לקחת בחשבון מיקום המכשיר העתידיאם תחליטו לבנות אותו בכפר, בבית עם תקרות נמוכות, תנור עם תנור יהיה מושלם. מעט אנשים גרים בבית כפרי בחורף, ולכן אפשרות זו אופטימלית לשמירה על טמפרטורה תקינה ובישול.

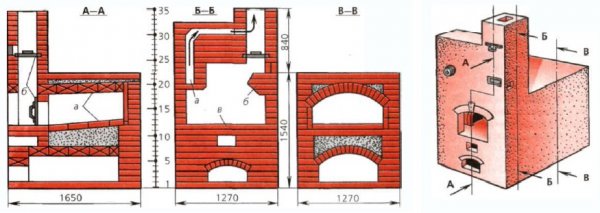

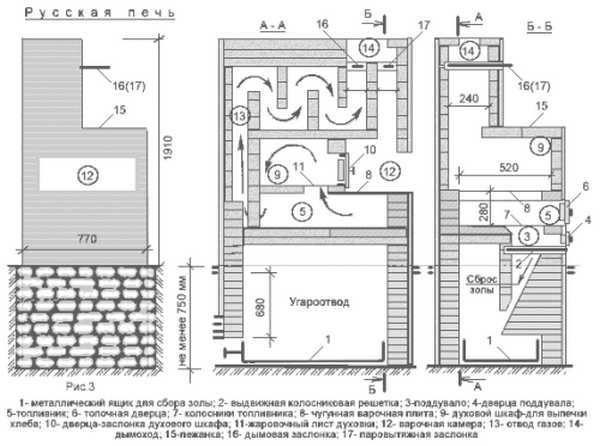

תמונה 3. ציור של מיני-תנור רוסי עשוי לבנים עם ציון חלקי המכשיר ומידותיו.

תנור מיני לחימום מושלם לבית פרטי, מצויד בתנורבכל בית יש בדרך כלל מכשירי חשמל או גז לבישול כל מיני מאכלים. אבל יש גרסה שלישית של מיני-תנור, אשר, בשל המבנה המיוחד שלו, גם מחמם וגם מחליף את המטבח. לעתים קרובות, עקרות בית משתמשות במבנים כמו מייבשים לפירות וגרגרים.

תמונה 4. שרטוט של תנור מיני רוסי עשוי לבנים עם כיריים. מוצגת גם סידור כיריים בעל 24 שלבים.

חומרים

להכנת מיני-תנור קלאסי (הידוע בכינויו "אקונומקה") תצטרכו:

1. לבנים אדומות לחיפוי - 265 חתיכות;
2. לבני חרסית אש לפנים המבנה - 135 חתיכות;
3. סורג בצורת רשת מדידה 250 x 400 מ"מ;
4. גודל דלת תיבת האש 200 x 300 מ"מ;
5. שני שסתומים;
6. מפוח ודלת ניקוי 140 x 200 מ"מ;
7. יריעת פלדה 500 x 700 מ"מ;
8. יריעת קירוי 600 x 1000 מ"מ;
9. 9 דליים חרסיות;
10. 19 דליים חוֹל.

הלבנים של הבניין העתידי ראויות לתשומת לב מיוחדת. הפרמטרים העיקריים שלה הם איכות ויציבות. הגדלים הרגילים של לבני עבודה הם 250x120x65 מ"מעדיף לקנות לבנה מיוחדת לתנור. זה עולה קצת יותר מהרגיל, אבל לא יהיה ספק לגבי איכות המוצר המתקבל.

ניתן להחליף לבני חרסית אש לריפוי תיבת האש קְוָרץאבל כדאי לזכור שהאחרון אינו בא במגע עם חומרים אלקליים (סיד). חומר בנייה איכותי מחימר אש הוא בעל צבע חום-צהוב, ללא כל תכלילים.

כדי להכין את התמיסה, קח 6 דליים של חימר רגיל, 3 דליים של חימר חסין אשהוא גמיש מאוד בעבודה, גמיש יותר ויכול לעמוד בטמפרטורות גבוהות למדי.

ייתכן שתתעניין גם ב:

חום בנפש ובבית! תנור רוסי עם תיבת אש הוא הבחירה הטובה ביותר לחימום

כל כך הרבה תכונות נהדרות במכשיר אחד! כיריים רוסיות עם ספסל כיריים, עשה זאת בעצמך

עוד יותר הזדמנויות לבילוי! בניית תנור רוסי ברחוב במו ידיכם: תרשים והוראות

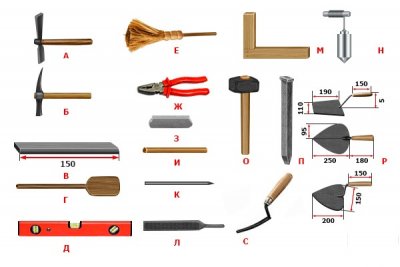

כלים נחוצים

כדי לבנות תנור חסכוני בדלק תצטרכו:

• לִבחוֹר;
• פטיש תנור (שימושי להסרת טיט יבש);
• את חפירה לערבוב חרס;
• מפלס הבניין;
• צבת להתקנת אלמנטים מברזל;
• גיר לסימון;
• קו אנך;
• מרית טיט;
• מסננת לחימר וחול;
• שני מיכלים עמוקים: אחד לתמיסה והשני למים.

הכנת האתר ובניית היסודות

לפני תחילת העבודה, עליכם לבחור מקום בו ימוקם התנור המיני העתידי. אסור שיהיו חומרים דליקים, כגון עץ, בקרבתו.

עוזרת הבית בנויה על יסודות איתנים, לא על רצפת הבית שלך.

המרחק בין יסודות הבית לתנור נשמר לא פחות מ-15 ס"מ.

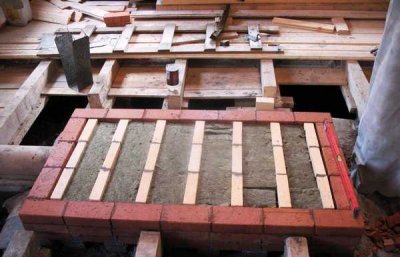

באתר הבנייה, מפורק חלק מכיסוי הרצפה ומונחים יסודות לבנים, אשר בטון ומיובש לחלוטין.

רק לאחר שווידאתם שהבסיס יבש לחלוטין וללא סדקים, ניתן להניח עליו חתיכת יריעת קירוי לאיטום ולשפוך שכבה של חול מנופה. על שכבה זו תותקן השורה הראשונה של בנייה.

ייצור שלב אחר שלב של תנור-חסכון רוסי, שורה אחר שורה

ערבבו את התמיסה: חלק 1 מים+4 חלקים חימר+8 חלקים חול. על מנת שהמוצר ייראה אסתטי ונעים, חול וחימר מנופים.

שורה ראשונה התנור מורכב בדרך כלל מ 12 לבניםבעזרת פלס, אנו בודקים את המיקום האופקי לחלוטין של השורה. אנו מורחים עליה שכבה דקה של טיט ומתקינים את דלת המפוח.

שורה שלישית אחראי על פונקציית החימום של התנור, ולכן מומלץ להשתמש בלבני חרסית אש.

בשורה הרביעית — הניחו את הלבנים על קצוותיהן.

בעת הנחת השורה החמישית יש צורך להשתמש בחומרי גלם עקשן וליצור מקום לסורג. כאן הסורג מונח על התמיסה (במרחק 4-5 מ"מ).

מכאן (עד שורה 15), נוצרת תעלת תיבת האש, ולכן הבנייה עשויה מלבני חרסית אש. דלת תיבת האש מותקנת בשורה השישית.

בשורה ה-16 לקבלת חוזק רב יותר, אנו מכינים "כרית" מתמיסה של חימר ומלט.

שורה 17 — נוצר בסיס לצינור.

שורה 18-19 — תחילת הארובה.

שורות 20-25 - בניית הארובה. הלבנים מונחות עם ירידה הדרגתית במרווח. בסוף, נותרה לבנה אחת בלבד.

שורות 27-29 מחוברים אופקית משני הצדדים ומכוסים ביריעת מתכת.

שורות 28 ו-32 — התקנת שסתומים.

שורה 33-35 - חתך על חצי לבנה ויצירת צינור.

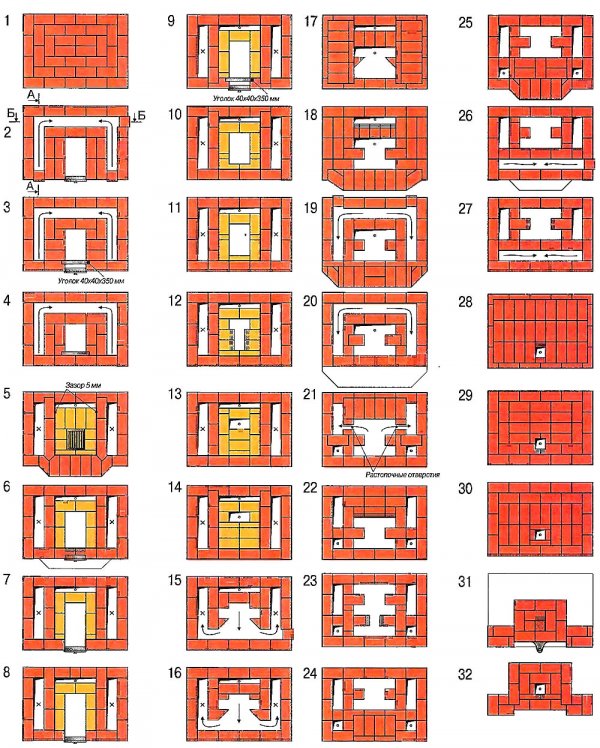

תמונה 5. אפשרות לסדר את תנור הכיריים של עוזרת הבית העשוי מלבנים. מאפשר שימוש במספר סוגי לבנים, מכיל 32 שלבים.

קשיים אפשריים במהלך הייצור

בעת בניית תנור, קשיים ורגעים לא ברורים מתעוררים לעיתים רחוקות מאוד. לא מעט שאלות עולות עבור יצרני תנורים מתחילים בשלב ההכנה, במהלך הכנת שרטוט המוצר.

לצורך העברת חום נאותה, יש לקחת בחשבון את גובה התקרה, אך התקרות בכל בית שונות, לכן כאשר עובדים עם שרטוט ראשוני של הבניין א.ו. קוזנצוב הציע את תוכנית החישוב הבאה: לכל מ"ר משתחרר במזג אוויר חם 0.5 קילוואט, ובתנאי קפאון - 0.76 קילוואטהחומר שממנו עשויה תא האש נלקח בחשבון. יריעות פלדה נשרפות במהירות; לשימוש ארוך טווח עדיף לרכוש חומר מברזל יצוק.

בעת רכישת חומר, עולות גם שאלות רבות. ישנן נוסחאות מיוחדות המאפשרות לחשב את מספר הלבנים בשורה. אך למרבה הצער, השגיאה בהן היא עד כדי כך 15%, כך שקל יותר לספור את הלבנים בשורה אחת באופן ידני ולהכפיל במספר השורות.

תמונות של פרויקטים גמורים

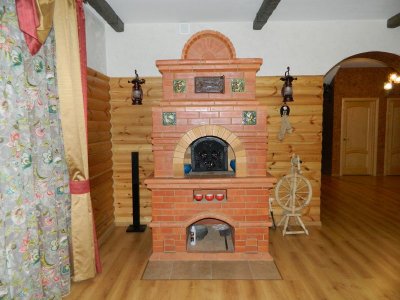

תמונה 6. תנור מיני רוסי עשוי לבנים, מצויד בכיריים. מתאים לחימום הבית ולבישול.

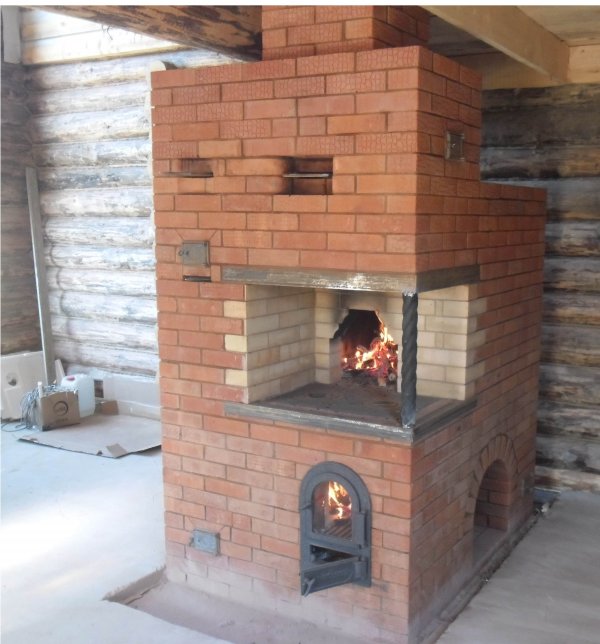

תמונה 7. תנור לבנים "אקונומקה": מצויד בתנור, דלת עשויה זכוכית עמידה בחום מובנית בתוך תיבת האש, המאפשרת לכם להעריץ את הלהבות.

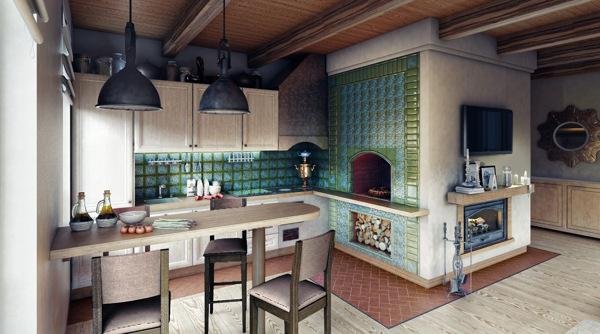

תמונה 8. מיני-תנור רוסי בפנים המטבח. המוצר מכוסה באריחים דקורטיביים וטיח.

סרטון שימושי

צפו בסרטון, המשתמש בגרפיקה ממוחשבת כדי לדגמן תנור קטן רוסי ומדגים את הפריסה שלו שלב אחר שלב.

המלצות לשימוש בכיריים קטנות

כדי שהכיריים יהיו שימושיות ויחסכו כסף, יש צורך לפקח על מצבן. אפילו סדק קטן מגביר את אובדן היעילות. לחימום טוב יותר, השתמשו רק ב- עצי הסקה יבשים להדלקה. יש לסגור את הבולם.

ניקוי פיח יסודי מתבצע פַּעַם - בקיץ, בחורף הם מסתדרים עם ניקיון קל, אבל לפחות 3-4 פעמים בעונהפיח מצטבר מפחית את תפוקת החום של המכשיר. אם המפסק, השסתומים או הדלת פגומים, אסור להדליק את הכיריים, מכיוון שהם שולטים ברוח הרוח ועוזרים להתאדות חד תחמוצת הפחמן.

למרות כל הניואנסים בבנייה ותפעול של המיני-תנור, הוא פועל כ מכשיר חימום מעולה, ויכול להתחרות בגאדג'טים מודרניים במהירות ובעדינות של בישול מאכלים רבים. לא בכדי ראו אבותינו את התנור כנשמת הבית והציבו את המבנה באמצע הצריף.

לא עברו כמה מאות שנים מאז שהוא חזר אלינו, רק בצורה מעט שונה. אבל גודלו הקטן אינו העיקר, כי מבחינת פונקציות והאווירה הנפלאה שנוצרת בכל בית, המכשיר דומה מאוד לתנור הרוסי הישן והטוב.
