Viegli izgatavojams, ērti lietojams. Mufeļkrāsns keramikas apdedzināšanai ir meistara sapnis!

Apdedzināšana ir process, kurā produkti tiek pakļauti augstām temperatūrām, kas maina fizikālās un ķīmiskās īpašības materiāli.

Apdedzināšanas laikā ūdens iztvaiko, notiek ķīmiskas reakcijas, un amorfie minerāli izšķīst un kristalizējas. Tehnoloģija tiek pielietota palielināt blīvumu, izturību produkti un to izskata izmaiņas.

Kas jāņem vērā, izvēloties gatavu mufeļkrāsni?

Izvēloties rūpnīcas mufeļkrāsni ņemiet vērā veidu un sastāvu apdedzināti produkti. Rūpnīcas krāsnis ļauj iestatīt plašu temperatūras diapazonu un iestatīt apdedzināšanas laiku.

Izvēli ietekmē:

• apdedzināšanai paredzēto materiālu veids;
• saražojamo produktu apjoms.

Apstrādājamie materiāli: māls, porcelāns, fajanss, akmens

Apdedzināšanas materiāli savā būtībā satur mālus. Mufeļkrāsnīs tiek apdedzināti šādi materiāli:

• sarkanais māls (keramika un dekoratīvi priekšmeti);
• terakota (dekoratīvie interjera elementi, skulptūra, flīzes);
• šamots (keramika, dekoratīvie amatniecības izstrādājumi interjeram);
• porcelāns figūriņas, trauki;
• produkti no akmens masa;
• fajanss produkti.

Apšaude tiek veikta iekšā viens, divi vai trīs posmiPakāpju skaits palielinās, ja izstrādājumu virsmai tiek uzklāta glazūra un krāsošana.

Sarkanais māls un terakota apdegt temperatūrā 900–1100 grādi. Pirmais (atkritumu) grauzdēšana tiek veikta plkst. 900–960 grādiTemperatūra otrais (laistīts) un trešais Apdedzināšana ir atkarīga no emaljas un krāsas īpašībām.

Porcelāna un akmens masas pirmās kurināšanas laikā tie sakarst līdz 800–1000 grādiem. Temperatūra otrais un trešais šaušana iekšā 1250–1420 grādi un ir atkarīgs no krāsu un glazūru tehniskajiem parametriem.

Fajanss vispirms apstrādāts temperatūrā 1200–1250 grādiTemperatūra otrā-trešā atlaišanas - 900–1250 grādi.

Šamota keramika un māla izstrādājumi tiek apdedzināti temperatūrā 1350–1400 grādi (apdedzināšana lietderīgā veidā). Glazūra un dekorēšana tiek veikta temperatūrā, kas ir 900 grādi.

Produktu apjoms

Produktu apjomam ir izšķiroša ietekme uz gatavās ierīces izvēli. Pārdošanā ir modeļi ar priekšējā un augšējā ielāde, to darba kameru tilpumi ir ļoti atšķirīgi.

Mazu, nelielās sērijās ražotu priekšmetu apdedzināšanai ir piemērota kompakta mufelveida elektriskā krāsns. PM-8 (ražotājs AS "Elektropribor", Krievija). Darba kameras izmērs ir 19 x 12 x 30 cm, maksimālais apdedzināšanai paredzēto produktu apjoms ir 0,0068 kubikmetri.

Krievijas ražotāja mufelveida elektriskā krāsns ir piemērota lielu keramikas izstrādājumu apdedzināšanai. AS "Nakal", modelis PC-1000/14Mufeļa iekšējie izmēri — 160x78x78 cmKamera ļauj apdedzināt produktus ar kopējo tilpumu 0,97 kubikmetri.

Priekšmetu apdedzināšanai līdz 0,064 kubikmetri, derēs vācu ražotāja mufeļveida elektriskā krāsns Nu, modelis WF-35 (mufeles iekšējais izmērs 40x40x40 cm).

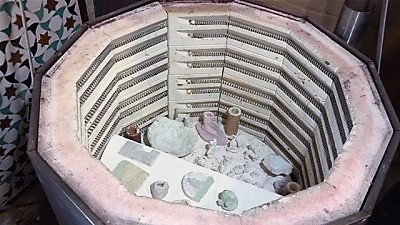

1. fotoattēls. Ražotāja Welte (Vācija) mufeļkrāsns WF-35. Redzama darba kamera ar sildelementiem.

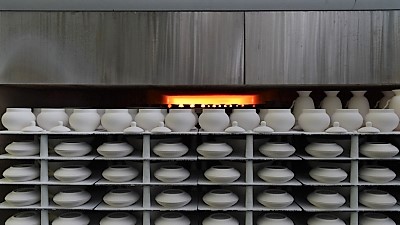

Kamerā parasti tiek ielādēts maksimālais produktu skaits, lai izmantotu visu mufeles darba tilpumu. Ja produkti netiek ražoti pastāvīgi, nelielās sērijās, suvenīri ir... mazi izmēri, pietiek iegādāties krāsni ar kompaktu darba kameru. Ja produkti liels apjoms (vai meistars rada mazus priekšmetus lielās sērijās), jums vajadzētu izvēlēties ierīci ar ietilpīgu apdedzināšanas kameru.

Jūs varētu interesēt arī:

Ietaupījumi kalējam: mufeļkrāsns izgatavošana metāla sacietēšanai ar savām rokām

3 veidi, kā ar savām rokām izgatavot garāžas plīti: lēti un efektīvi

Skārda skārda un citi metāllūžņi - otrreizējām izejvielām! Kā ar savām rokām izgatavot krāsni alumīnija kausēšanai

Augstas temperatūras keramikas krāsniņu apraksts

Mufelkrāsnis keramikas izstrādājumu apdedzināšanai darbojas ar gāzi un elektrību. Indukcija krāsnis šim nolūkam nelietot.

Elektriskās ierīces

Elektriskās krāsnis darbojas no elektrotīkla 220 Un 380 voltiVienība sastāv no šādiem elementiem:

• no apslāpēt (biezu sienu kamera, kas izgatavota no ugunsizturīga materiāla);
• izgatavots no karstumizturīga apšuvums mufle;
• izgatavots no metāla korpuss;
• izgatavots no metāla durvis ar karstumizturīgu izolāciju;
• no sildelementi;
• no temperatūras kontroles ierīces.

Rūpnīcas mufeļkrāsns korpuss ir izgatavots no tēraudsAmatieru amatnieki bieži izmanto metāla korpusus elektroierīcēm.

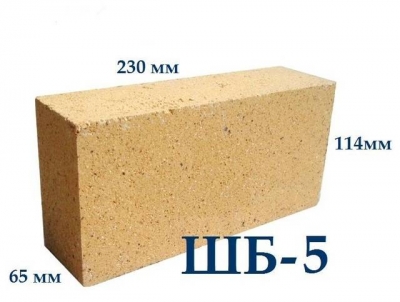

Mufele ir izlikta no ugunsizturīgie (šamota) ķieģeļiKā saistvielu izmanto gatavu šamota-smilšu maisījumu, javu.

Siltumizolators (bazalta minerālvate, pūkainais azbests) ir iepildīti starp korpusu un mufeli. Labi siltumizolatori ir perlīts un uzpūsts vermikulīts.

Šajā versijā ir šādi sildelementi: nihroma vai fehrāla spoles, infrasarkanie sildītājiSvarīgas ierīces vēlamās temperatūras iestatīšanai ir termostats un relejs.

Mufelkrāsns durvis ir stingri piespiestas korpusam ar pilsTās iekšpusē ir piestiprināts minerālvates slānis un šamota ķieģeļu plāksne.

Gāzes krāsnis

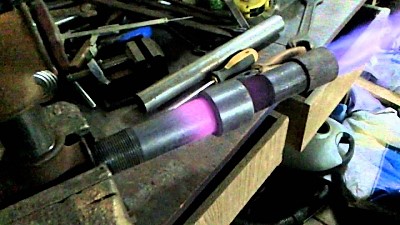

Gāzes mufeļkrāsnīs kameru silda ar gāzi no sadzīves gāzes balonaKā sildītājs tiek izmantota gāze. deglis no iekšzemes plītis vai cepeškrāsnis.

Gāzes izpūtēja ierīces korpuss ir izgatavots no metāla. Tam var būt kvadrātveida vai apaļš šķērsgriezums. Hobiji to izmanto kā korpusu tērauda tvertnes, metināts Lokšņu tērauda kastes.

Karstumizturīgs apšuvums Izgatavots no velmētas bazalta vates, vermikulīta, azbesta šķiedras, perlīta. Apšuvums ir piestiprināts ar keramikas stiprinājumiem, nihroma stiepli.

Tiek uzklāts karstumizturīgs apšuvums šamota ķieģeļi. Mūrēšana tiek veikta, izmantojot šamota javu vai javu.

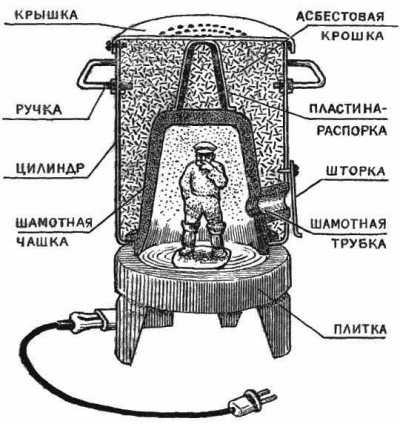

Gāze deglis ir piestiprināts korpusa apakšpusē vai kameras sānos. Tas nenodrošina vienmērīgu sildīšanu, tāpēc apdedzināšana tiek veikta citā mufelē, kas tiek ievietota kamerā no augšas. Tajā tiek ievietoti apdedzinātie priekšmeti.

Vāks ir pastiprināts biezs irdena siltumizolatora un šamota slānis. Krāsns gāzes izplūst caur īpašām plaisām vai spraugām starp vāku un korpusu.

Mufelveida elektriskās krāsns izgatavošana ar savām rokām

Pirms darba uzsākšanas izvēlieties materiālus, ierīces, elektroiekārtas. Cepeškrāsns ir pievienota uz mājsaimniecības elektrotīklu.

Materiālu izvēle

Šī modeļa krāsns ir kompakta, tās ražošana neprasa īpašus materiālus un detaļasDarbam jums būs nepieciešams:

1. java (gatavs maisījums) - iepakojums 5 kg;
2. lapu tērauds biezums 3 mm (2,2 kv. m);
3. šamota ķieģeļi 16 gabali;
4. minerālvates rullis (bazalts);
5. stikla šķiedras caurule, keramika (diametrs 10 mm, garums -15 cm);
6. velmēts tērauds stūra sekcija - 3 m;
7. spirāle (fechral, ​​​​nichrome) elektriskajai plītij (1,6 m);
8. termopārs.

Instrumentu un aprīkojuma sagatavošana

Lai uzliktu mufeli, jums būs nepieciešams: plīts meistara instrumenti (špakteļlāpstiņa, lāpstiņa, mērlente). Lai strādātu, jums jāiegādājas vai jānomā aprīkojums un instrumenti:

• elektriskās urbis un urbšanas uzgaļi;
• dzirnaviņas metāla un ķieģeļu griešanai, disku komplekts;
• loka metināšanas iekārta un elektrodi;
• lineāls, kvadrāts;
• Elektriķa instruments (skrūvgrieži, lielas un mazas knaibles, apaļknaibles, sānu griezēji, knaibles).

Soli pa solim instrukcijas

Pirms darba uzsākšanas samaisiet mūra javu. Elektriskās krāsns konstrukcija ietver šādi posmi:

1. Lapa tērauds ir marķēts, zīmējiet līnijas, izmantojot zīmuli, lineālu un kvadrātu, pēc tam izmantojiet dzirnaviņas izgriezt detaļas korpuss un durvis.
2. Ar metināšanas iekārtu sametiniet korpusu.
3. Uz korpusu metināt durvju stiprinājumusUz durvīm ir piemetināta slēdzene.

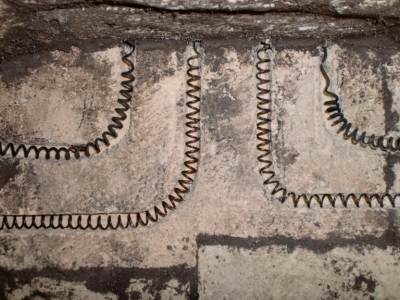

4. Ķieģeļos ir izgrieztas rievas ar karbīda urbi (zem spirāles).
5. No stūra profila metināt rāmi (mufeļu kamerai).

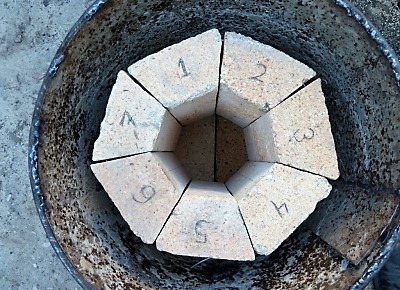

6. Kadrā izklājiet mufeli (kamera), ķieģeļu nostiprināšana ar javu.
7. Kamera žāvē 5-6 dienas.
8. Uzmanīgi rievās uzlieciet sildīšanas spoli, Galus izvada ārpus mufeļa caur iepriekš urbtu caurumu.
9. Spirāle 3-4 vietās tie ir fiksēti risinājums.
10. Caur caurumu mufeļkamerā ievietojiet termoelementu, kontaktus aizsargā stikla šķiedras caurule.
11. Vietas, kur iziet vadi, ir aizsegtas mūrjavas.
12. Kamera žāvē 2–4 dienas.
13. Novietojiet to pret korpusa aizmugurējo sienu minerālvates slānis.
14. Viņi to ielika lietā režģa statīvs uz "kājām", uz tā - mufele.

15. Plaisa starp korpusu un šamota kameru ir piepildīta ar porainu siltumizolators (minerālvati).
16. Uz durvju iekšējo virsmu piestipriniet poraina siltumizolatora slāni, šamota plāksnes.
17. Durvis ir pakārtas uz eņģēm, pielāgojiet blīves kameras izmēriem.

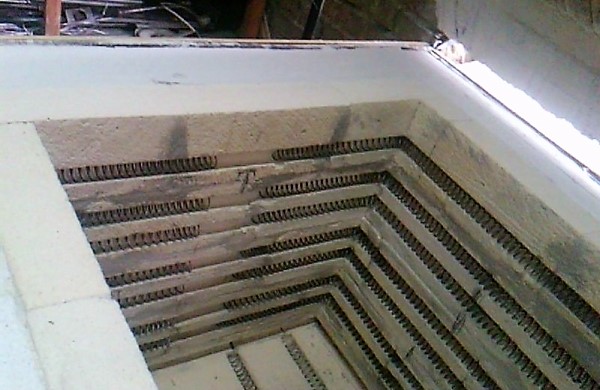

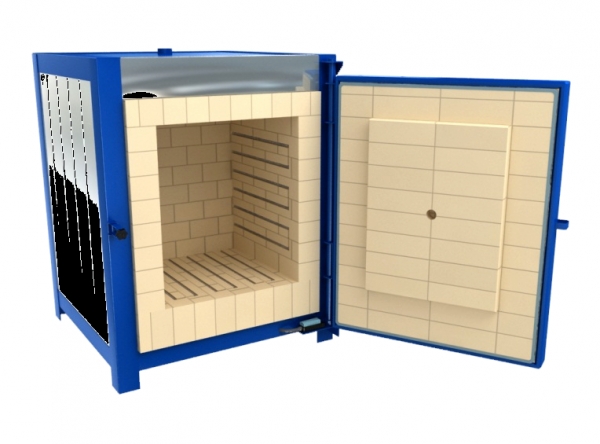

2. fotoattēls. Mufelkrāsns gatavā darba kamera: metāla korpuss, izolācijas materiāla slānis, ķieģelis ar spirāli.

Ķieģelis nav jāpiestiprina pie durvīm. Apdedzinot to, to var novietot tieši muflē, durvju priekšā. Nākamais posms uzstādīšana - cepeškrāsns pievienošana elektrotīklamŠim nolūkam jums būs nepieciešams:

• termostats;
• elektromagnētiskais starteris (stafete);
• spaiļu bloki (izgatavots no karstumizturīgas plastmasas);
• tērauda korpuss par vairogu;
• elektriskās divdzīslu vadi;
• dakša.

Apskatāmajā elektriskajā krāsnī tika izvēlēta standarta krāsns termostats M-1-KIerīce ļauj iestatīt kurināšanas temperatūru. 1250—1350 °C. Lai pārslēgtu režīmus, ierīces priekšējā panelī ir poga. četras pogasTermostata pievienošana ir aprakstīta soli pa solim. dokumentācijā pie ierīces. Termostats, elektromagnētiskais starteris un spaiļu bloks ir piestiprināti pie vairoga kārbas, izmantojot kronšteinus un skrūves.

Iespējamās problēmas un grūtības

Liela problēma krāsns būvniecības un nodošanas ekspluatācijā laikā ir nepareizi izvēlēts elektroiekārtas, sildelementi, spoļu parametri.

Šis noved pie iznīcības sildelementi vai spirāles. Ja meistaram nav pieredzes elektrisko ķēžu aprēķināšanā, tas ir nepieciešams lūgt palīdzību profesionālam elektriķim.

Ieklājot mufeli no šamota ķieģeļiem Javas vai šamota-smilšu maisījums ne vienmēr tiek izmantotsTā vietā amatieru amatnieki ņem parastu māla-smilšu maisījumu. Tā rezultātā jau aukstās žāvēšanas laikā mūrī parādās plaisasKad cepeškrāsns tiek iedarbināta pirmo reizi, plaisas palielinās. Lai atrisinātu problēmu, Mufele tiek demontēta un ķieģeļi tiek uzlikti uz šamota javas.

Mufeles elektriskās krāsns ražošanā ne visi mājas amatnieki uzstādīt termostatusTas noved pie pārkaršana un produktu bojājumi jau pirmajās palaišanas reizēs. Lai atrisinātu problēmu, jāuzstāda termoelements un termostats.

Ja tiek izmantots mūrēšanai vecs, lietots ķieģelisjau testa braucienu laikā šķiet, ka plaisasKamera būs jāizjauc un jāuzbūvē jauna.

Noderīgs video

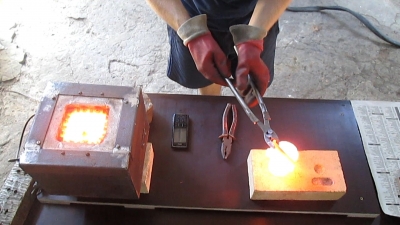

Apskatiet video, kurā detalizēti parādīta mufeļkrāsns izveide: no rasējuma ar izmēriem un skaidrojumiem līdz gatavai ierīcei.

Drošas lietošanas noteikumi

Mufeļkrāsns apdedzināšanai ir uzstādīta nedegoša pamatne (keramikas flīzes, ķieģeļu slānis, tērauda loksne, zem kuras ir uzklāts azbesta loksnes vai plakans šīferis). Ja elektriskā ķēde ir paredzēta 220 volti, ierīci nedrīkst pieslēgt tīklam ar spriegumu 380 volti un otrādi. Elektriskās krāsnis ir obligātas iezemēts.

Lai strādātu ar cepeškrāsni nedrīkst pieļaut bērniem nevajadzētu atrasties tuvumā, atverot durvis viegli uzliesmojoši priekšmeti, bērni, dzīvnieki.

Kameras iekraušana un izkraušana tiek veikta slēgtā apģērbā, kokvilnas cimdos un aizsargbrillēsGariem matiem jābūt paslēptiem apakšā cepure, šalleNevar atvērt ierīci, kas tikko ir izslēgta.

Lai izvairītos no apdegumiem Jūs nevarat ņemt līdzi karstus ēdienus no kameras pieskarieties mufeļa karstajām daļām. Novietojiet tās redzamā vietā darbnīcā. ugunsdzēšamais aparāts un pirmās palīdzības aptieciņa.
