משפיע על ביצועי המבנה כולו! מה צריך להיות הלחץ במערכת החימום

מערכת החימום בבית מודרני היא מנגנון מורכב. כדי לשמור על פעולתה החלקה והיעילה, לקחת בחשבון גורמים רבים.

הפרמטר העיקרי המשקף את יציבות מערכת החימום נחשב ל לחץ עבודה.

הערך הכמותי של מחוון הלחץ משפיע ישירות על יעילות העברת החום, על בטיחות הציוד המשמש ועל עמידות בפני שחיקה.

שמירה על רמת לחץ עבודה מסוימת במנגנון החימום, קודם כל לשאוף להבטיח יעילות מרבית חימום. הודות ללחץ העבודה, ניתן להשיג את הפרודוקטיביות הנדרשת, המאפשרת להבטיח טמפרטורה יציבה של סוללות וצינורות. לחץ יציב מפחית אובדן אנרגיה כאשר נוזל הקירור עובר מגופי החימום ישירות לרדיאטורי החימום.

סוגי לחץ

סוגי לחץ במערכות חימום של בנייני דירות ופרטיים:

1. סטָטִי — מתרחש עקב כוח משיכה הפועל על הנוזל. מים לוחצים על רכיבי מבנה החימום במשקלם. כוח הפגיעה על קירות המבנה פרופורציונלי לגובה עליית נוזל הקירור. לחץ מגובה של 10 מטרים זה 1 אטמוספרה.

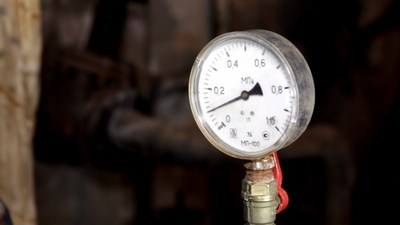

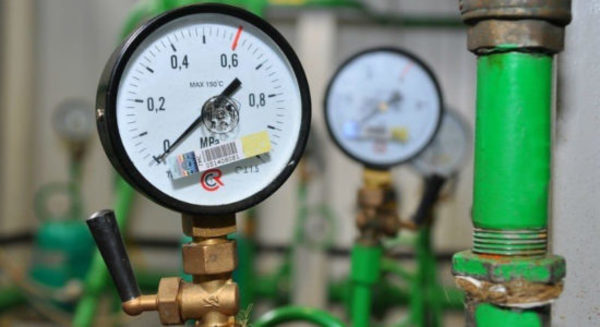

תמונה 1. מכשיר מיוחד - מד לחץ, המשמש למדידת הלחץ במערכת החימום.

1. דִינָמִי — נוצר עקב שאיבת נוזל או תנועה עקב חימום.
2. עבודה — סכום ערכי הלחץ הסטטי והדינמי.

מה צריך להיות הלחץ במערכת החימום?

רמת הלחץ מחושבת באופן אינדיבידואלי ומבוססת על צרכים ספציפיים. בתוכניות עם זרימה טבעית, ערך המדד קרוב לסטטי. בבקתות עם משאבות הזרקה מותקנות. עובד רגיל לַחַץ 2 בר (±0.5) נחשבים.

ככל שמספר הקומות של הבניין גדל, כך גם הלחץ הנדרש עולה כדי להשיג את הסירקולציה הנדרשת של נוזל הקירור. עבור בניין בן חמש קומות, הנורמה נחשבת ל... 4 בר, בן עשר קומות - 7 בר, בבניינים רבי קומות זה מגיע עד 10 בר. בהתחשב בהשפעה על רכיבי המבנה, נבחר סוג הצינורות והסוללות המתאים.

סטנדרטים במערכת חימום סגורה

הדרישות שלחץ העבודה חייב לעמוד בהן הן:

1. אין לחרוג ממגבלות העבודה של הדוד ורכיבים אחרים של המבנה.
2. יש את היכולת להתגבר על התנגדות תוכניות חימום, בהתאם לאורך, למבנה, לגודל הצינורות ולמהירות תנועת הנוזל בהם.

עם זאת, אין צורך לבצע חישובים עתירי עבודה.

כדי להשיג לחץ עבודה מספיק, יש צורך רק לכוון את פעולת המשאבה כך שהפרש הטמפרטורה בין נוזל הקירור בכניסה ליציאה יהיה זניח, בערך 20 מעלות צלזיוס.

בבניינים נמוכים, כדי להבטיח פעולה תקינה של ציוד חימום, משאבות חייבות להיות בעלות לחץ אשר, בשילוב עם הסוג הסטטי, ייתן 1.5—2.5 אטמוספרות לחץ עבודה. אינדיקטורים אלה מספיקים כדי להבטיח חימום טוב בבתים פרטיים נמוכים.

הנתונים מושגים בקלות באמצעות מערכות סגורות המשתמשות במיכלי התפשטות מלאי אוויר. שימוש במיכל התפשטות פתוח נראה מפוקפק, מכיוון שדרוש לחץ רב כדי להשיג זאת. ב-1 אטמוספרה זה הכרחי להתעלות לגובה של 10 מטרים, אחרת נוזל הקירור יישפך החוצה.

בדיקות לחץ

הליך בדיקת מערכת החימום, לפני הפעלתה או בתקופת החוץ, מתבצע מומחי מפעלי אנרגיה. המנגנון מלא בנוזל קירור ונלחץ דרכו תחת לחץ קרוב לקריטי.

המטרה העיקרית של הפעולה היא לבדוק את כל רכיבי המבנה כדי לזהות ולחסל תקלות אפשריות, לקבוע את פוטנציאל החימום של הבניין ולבדוק את יעילות העברת החום. בדיקות של מבני חימום מתבצעות. הידרוסטטי (מים) ו שיטות מנומטריות (אוויר).

קַר

בדיקה הידרוסטטית קרה מתבצעת בשלבים:

• אספקת מים לרכיבי המערכת;

• הוצאת אוויר על ידי פתיחת קולטי אוויר וברזים;
• סגירת קולטי האוויר לאחר מילוי מערכת החימום במים;
• הגברת רמת הלחץ לרמת הבדיקה;
• שמירה על מבנה החימום תחת לחץ בדיקה למשך פרק זמן מסוים;
• לנקז מים.

בדיקות קור נחשבים הבטוחים ביותר. אבל הם מיוצרים רק בעונה החמה בטמפרטורה חיובית בחדרי הבית, כדי למנוע "הפשרה" אפשרית של הצינורות. טמפרטורת המים לבדיקות הידראוליות צריך להיות מעל 5 מעלות צלזיוס.

עבור מבני חימום מים, במהלך בדיקה הידרוסטטית, לחץ הבדיקה הוא בערך 1.5 מגה פסקל, אבל צריך להיות יותר בנקודה הנמוכה ביותר 0.2 מגה פסקלמיכל ההתפשטות והדודים מנותקים מהמבנה לצורך בדיקה. נדרש כי ירידת הלחץ במהלך הבדיקה תהיה מתחת ל-0.02 מגה פסקל למשך 5 דקות. ליקויים שזוהו שאינם מפריעים לבדיקה ההידרוסטטית נרשמים ובהמשך מטופלים.

בדיקה חמה

המעגל נבדק באמצעות מים חמים קרוב יותר לעונת החימום. נוזל הקירור מסופק בלחץ גבוה מלחץ העבודה.

בדיקה זו היא בדיקת בקרה לפני מזג האוויר הקר. ולעתים קרובות מאפשר לנו לזהות הפרות קריטיות ביעילות תפעול הציוד.

בדיקה חמה יש לבצע ללא יוצא מן הכלל.

הודות לבדיקות כאלה, ההסתברות לתאונות בכל בית בנפרד מצטמצמת.

בדיקת אוויר

בעת בדיקת מנגנון החימום באמצעות בדיקות מנומטריות, אסור לפחד מהצפה ו"הפשרה". אבל בעת בדיקת הצינור באמצעות אוויר דחוס, קיימת סכנה להרס של אלמנטים שונים. לכן, על מנת לשמור על חייהם ובריאותם של אנשים, יש להגביל את הגישה למקום בו מתבצעת הבדיקה.

בדיקה מנומטרית של המבנה החימום מתבצע על ידי מילוי באוויר דחוס תחת לחץ הבדיקה הנדרש. לאחר המדידות המתאימות, הלחץ מופחת לאטמוספרי.

באמצעות אוויר, מעגלי החימום נבדקים לא לחוזק, אלא לאיתור דליפות. בתחילה, מופעל לחץ על 0.15 מגה פסקל ולחפש נזק באמצעות האוזן. לאחר מכן לבדוק במשך 5 דקות תחת לחץ של 0.1 מגה פסקללחץ במהלך הבדיקה לא אמור לרדת מתחת ל-0.01 מגה פסקל.

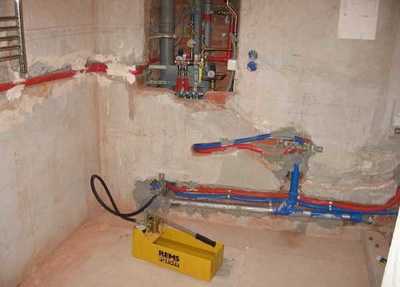

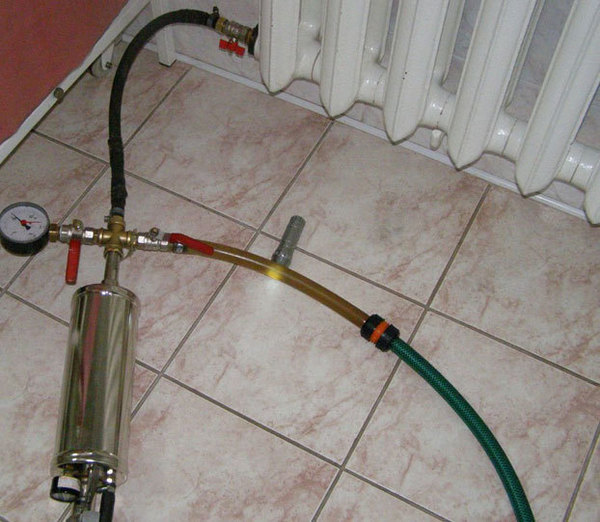

תמונה 2. תהליך בדיקת החימום באמצעות מד לחץ. המערכת מתמלאת באוויר דחוס דרך הסוללות ומדידות מתבצעות.

למה הלחץ יורד?

הפחתת לחץ במבנה החימום נצפה לעתים קרובות מאוד. הגורמים הנפוצים ביותר לסטיות הם: פריקת אוויר עודף, דליפת אוויר ממיכל ההתפשטות ודליפת נוזל קירור.

יש אוויר במערכת

אוויר חדר למעגל החימום או שנוצרו מלכודות אוויר ברדיאטורים. סיבות להופעת פערי אוויר:

• אי עמידה בתקנים טכניים בעת מילוי המבנה;
• עודפי אוויר לא הוצא בכוח מהמים המסופקים למערכת החימום;
• העשרת נוזל הקירור באוויר עקב חיבורים דולפים;
• תקלה בשסתום שחרור האוויר.

אם יש כריות אוויר בנוזל הקירור מופיעים רעשיםתופעה זו גורמת נזק לרכיבי מנגנון החימום. בנוסף, נוכחות אוויר ביחידות מעגל החימום כרוך בתוצאות חמורות יותר:

• רעידות בצנרת תורמות להיחלשות התפרים המרותכים ולתזוזה של חיבורי הברגה;
• מעגל החימום אינו מאוורר, מה שמוביל לקיפאון באזורים מבודדים;
• יעילות מערכת החימום יורדת;
• קיים סיכון של "הפשרה";
• קיימת סכנה של נזק לאימפלר המשאבה אם אוויר נכנס אליו.

כדי למנוע חדירת אוויר למעגל החימום יש צורך להפעיל את המעגל בצורה נכונה, בדיקת כל האלמנטים לתפקוד.

בתחילה, מתבצעת בדיקת לחץ גבוה. במהלך בדיקת הלחץ, הלחץ במערכת לא אמור לרדת. תוך 20 דקות.

בפעם הראשונה שהמעגל מתמלא במים קרים, עם ברזים פתוחים לניקוז מים ושסתומים פתוחים לניקוז אוויר. משאבת הרשת מופעלת ממש בסוף. לאחר הסרת אוויר מהמעגל הוסף את כמות נוזל הקירור הנדרשת לפעולה.

במהלך הפעולה אוויר עשוי להופיע בצינורות, כדי להיפטר ממנו עליך:

• מצא קטע עם פער אוויר (במקום זה הצינור או הרדיאטור קרים משמעותית);

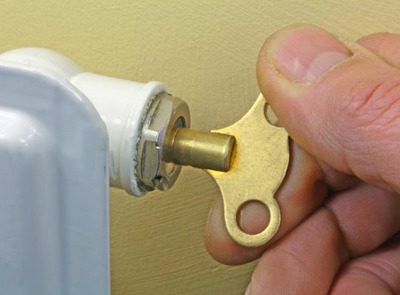

• לאחר פתיחת הזנת המבנה, פתחו את השסתום או ברזו במורד הזרם ופנו את האוויר.

אוויר יוצא ממיכל ההתפשטות

גורמים לבעיות עם מיכל התפשטות הם כדלקמן:

• שגיאת התקנה;
• נפח שנבחר בצורה שגויה;
• נזק לפטמות;
• קרע בממברנה.

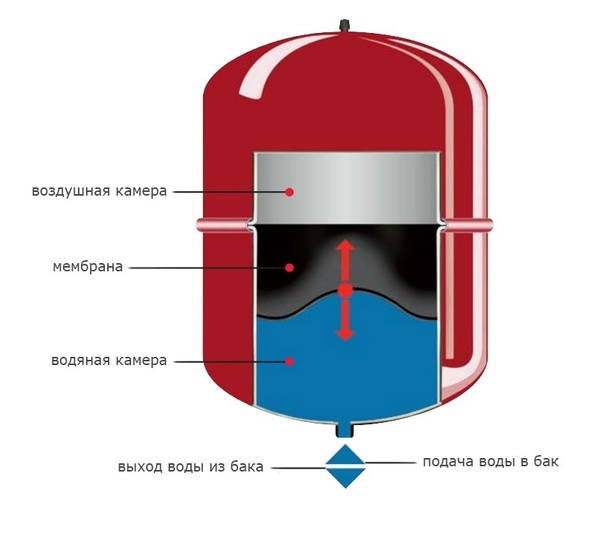

תמונה 3. תרשים של התקן מיכל ההתפשטות. המכשיר יכול לשחרר אוויר, מה שגורם לירידה בלחץ במערכת החימום.

כל המניפולציות עם המיכל מתבצעות לאחר ניתוק מהמעגללצורך תיקונים, יש צורך להסיר לחלוטין את המים מהמיכל. לאחר מכן, יש לשאוב אותם ולשחרר מעט את האוויר. לאחר מכן, באמצעות משאבה עם מד לחץ, יש להביא את רמת הלחץ במיכל ההתפשטות לרמה הנדרשת, לבדוק דליפות ולהחזיר אותו למעגל.

אם ההגדרה שגויה ציוד חימום ייצפו:

• לחץ מוגבר במערכת החימום ובמיכל ההתפשטות;
• ירידת לחץ לרמה קריטית שבה הדוד אינו מופעל;
• פליטות חירום של נוזל קירור עם צורך מתמיד במילוי מחדש.

זְרִימָה

דליפה במערכת החימום מוביל לירידה בלחץ ולצורך בחידוש מתמיד. דליפות נוזלים ממעגל החימום מתרחשות לרוב מחיבורי חיבור ומקומות שנפגעו מחלודה. לא נדיר שנוזל דולף דרך קרום קרוע של מיכל ההתפשטות.

זיהוי דליפה ניתן לעשות זאת על ידי לחיצה על הפטמה, אשר אמורה לאפשר רק כניסת אווירכאשר מתגלה אובדן נוזל קירור, יש לתקן את הבעיה בהקדם האפשרי כדי למנוע תאונות חמורות.

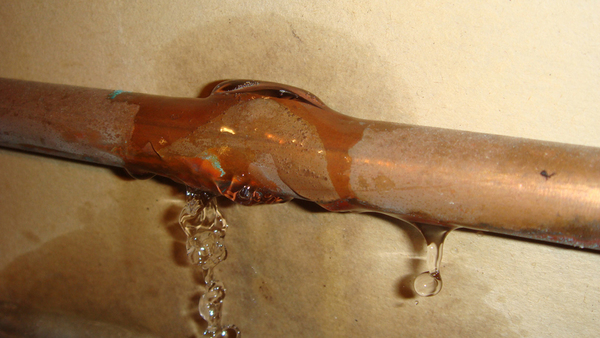

תמונה 4. דליפה בצנרת מערכת החימום. תקלה זו עלולה לגרום לירידה בלחץ.

סרטון שימושי

צפו בסרטון הדן בסיבות אפשריות לשינויי לחץ במערכת החימום.

לחץ תקין הוא המפתח לחימום יציב

לחץ הוא פרמטר קריטי עליו תלויות היעילות, הנוחות והבטיחות של מבנה החימום.

טיפול איכותי לגופי חימום ביתיים יאפשר לערך הזה להישאר יציב.

ההבדל הוא סימן לבעיות בפעולת מנגנון החימום, אשר עלול לגרום לתאונה.

לכן, בבתים פרטיים חשוב לפקח על ביצועי מדי הלחץ, ובבנייני דירות, עם רמת חימום נמוכה, כדאי לשקול את ההתקנה האישית שלהם.
