לפעמים בלתי ניתן להחלפה במערכות חימום - משאבת מים לחימום

במערכות חימום אינדיבידואליות מודרניות (קוטג'ים, דירות, בתי מלאכה קטנים, חנויות) משאבות מים נמצאות בשימוש נרחב.

המשימה העיקרית שלהם היא להבטיח זרימת נוזל קירור קבועה בתוך מכשיר החימום.

מאפייני משאבות מים למערכות חימום

משאבות למערכות חימום נבחרים על סמך מספר פרמטרים.

יש לקחת בחשבון את הפרודוקטיביות, קוטר הצינור, תנאי ההפעלה, נוכחות האוטומציה, התצורה, ההספק הנדרש ועוד שורה של גורמים.

חשוב לבחור את כל האלמנטים בצורה נכונה., שכן אחרת המערכת תפעל בצורה לא פרודוקטיבית או שעלויות ההתקנה והתפעול יהיו גבוהות באופן בלתי סביר.

לדוגמה, משאבה עם עתודת כוח גדולה לא רק תהיה יקרה, אלא גם רועשת מדי.

איך הם עובדים?

למשאבת הסירקולציה יש עיצוב פשוט. נעשה שימוש בעיקרון הצנטריפוגלי או המערבולת. כלומר, טורבינה קטנה מותקנת על ציר המנוע החשמלי, מה שגורם לזרימת נוזל העבודה לזרום בכיוון נתון. כל האלמנטים הללו סגורים בתוך מארז העשוי מחומר עמיד בפני קורוזיה.

משאבות מחולקות בעיקר ל:

• לפי ביצועים (איזה נפח הם מסוגלים להעביר ליחידת זמן). הכמות נמדדת ב ליטר/דקה
• תחת לחץאלו מטרים או מטרים כפולים עד 10כלומר, המספר 100 פירוש הדבר שהמשאבה מסוגלת ליצור לחץ מספיק כדי להרים את המים 10 מטרים.
• לחץ מקסימלי במערכתכאן או אווירה, או בר.
• צריכת חשמל. דגמים מסוימים מצוידים בווסתי מדורג או אלקטרוניים, המאפשרים להחיל הגדרות מערכת גמישות.
• קוטר צינורות הברגה, נדרש לחיבור.

הֶתקֵן

מערכות החימום הראשונות פעלו עם סירקולציה טבעית של נוזל הקירור. תוכנית כזו קלה להתקנה ודורשת מינימום של ציוד, אך כולל מספר מגבלות תפעוליות אינהרנטיות:

• לכל הכבישים המהירים יש חתך רוחב גדול (מה שהופך את המבנה לכבד יותר ומגדיל את עלותו).
• ניתן להשתמש רק במעגל פתוח (עם מיכל התפשטות).
• קווי החזרה דורשים שיפוע, והדוד צריך להיות ממוקם בנקודה הנמוכה ביותר של המערכת.
• ממדי הנפח המחומם מוגבלים.

קשה למדי לארגן חימום רב-מפלסי, מכיוון שמפל הטמפרטורה ליד הדוד ובמרחק המרבי ממנו גדול ביותר. נדרש חישוב מדוקדק של המבנה המלא, אך כל הפרעה בתצורה (לדוגמה, חתך הצינור השתנה עם הזמן) מובילה לפעולה שגויה של מערכת החימום כולה.

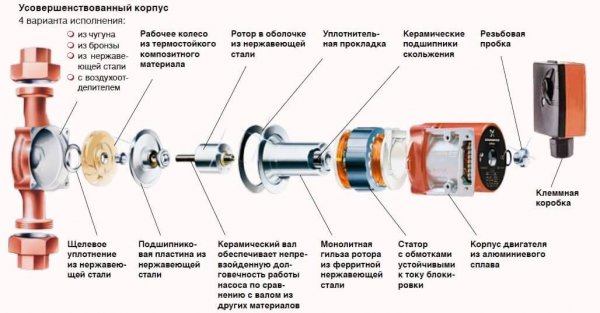

תמונה 1. התקן של משאבת סירקולציה עם רוטור רטוב. החצים מציינים את רכיבי ההתקן.

הסירקולציה הכפויה של נוזל הקירור במערכת עזרה לפתור את הבעיה. זה איפשר לא רק להסיר את המגבלות על מספר הקומות של המבנה, אלא גם להפחית את האינרציה שלו. כעת, חימום חדר מרוחק מהדוד דורש...זה לא שעות, אלא דקות. ועקרון הרגולציה הפך לפשוט יותר - מספיק שסתום סיבובי בקו הראשי או רדיאטור נפרד. טמפרטורת נוזל הקירור התייצבה, מה ש... הפחית את העומס על כל רכיבי המערכת וביטל את האינרציה.

צִיוּן

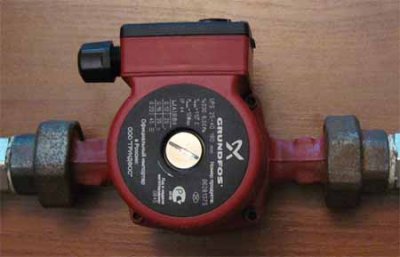

לכל יצרן יש סימון ציוד משלו. להלן דוגמה מערכת הסמלים של קבוצת גרונדפוס, שכן המשאבות שלהם מהוות מחצית מהשוק העולמי.

• לְמַעלָה - מחזור הדם.
• ש — מצויד בבקר מהירות רוטור.
• ד - מזווג.
• 30 — קוטר צינורות החיבור.
• 60 — לחץ מקסימלי בדצימטרים.
• פ — חיבור צינורות דרך אוגן (האות חסרה עבור הברגות).
• נ — חומר גוף (היעדר אות מצביע על מסגרת ברזל יצוק), N — נירוסטה.
• ב' — גוף ברונזה.
• א — המשאבה מצוידת בברז לשחרור אוויר.
• ק — עיצוב מסגרת מיוחד המאפשר שימוש בנוזל לרדיאטור.

סוגים עיקריים של משאבות לשאיבת והזזת מים

כל משאבות הסירקולציה מחולקים לשתי קבוצות גדולות, שונה בעיצוב הרוטור.

• עם רוטור יבש.
• עם רטוב.

במקרה הראשון רוטור המנוע אינו בא במגע עם נוזל העבודה. המנוע מחובר למשאבה באמצעות צימוד, רק גלגל העבודה טובל בנוזל.

באפשרות השנייה אין מצמד בין האימפלר לרוטור של ההנעה החשמלית, כך שגם הרוטור וגם האימפלר נמצאים במגע עם נוזל הקירור במערכת.

עם רוטור יבש

ראשית, ראוי לציין כי מכשירים כאלה מורכבים יותר מחבריהם ה"רטובים". כתוצאה מכך, הם יקרים יותר ועלותם מגיעה ל... עד 500 דולר ומעלה. בנוסף, המכשירים דורשים טיפול מיוחד — שימון קבוע של הרוטור ורכיבי האיטום באמצעות תרכובת מיוחדת.

החיסרון השני של מנגנוני רוטור יבש הוא שלהם רַעַשׁ. לכן, בעת ההתקנה, עליך לבחור בקפידה מיקום - רצוי בחדר נפרד.

אבל, בהתחשב בחסרונות, למנגנונים אלה יש גם יתרונות משמעותיים. ראשית, יש להם יעילות גבוהה מאודלכן, מערכת עם התקן כזה היא חסכונית פי כמה. שנית, משאבת הרוטור היבש חזקה הרבה יותר ממקבילותיה. לכן, תחום היישום שלהם הוא מערכות חימום גדולות ובעלות ביצועים גבוהים עבור קוטג'ים או בנייני דירות.

בין היתר, משאבות רוטור יבש חוסר רגישות לאיכות הנוזל הנשאב ו מסוגל לפעול בטמפרטורות גבוהות יותר נוזל קירור. ואפילו בסביבות אגרסיביות או במעלות שליליות.

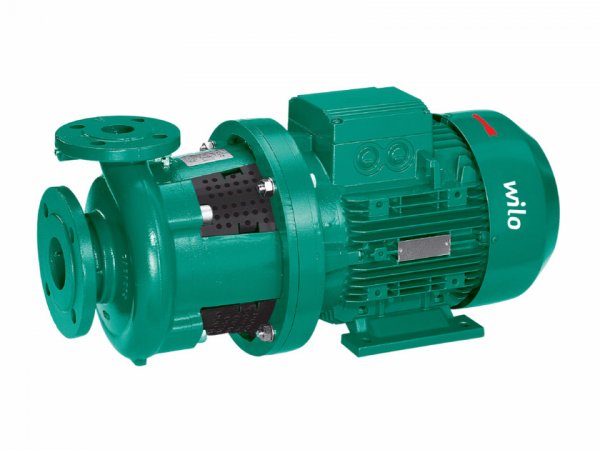

תמונה 2. משאבת סירקולציה למערכות חימום עם רוטור יבש. יצרן Wilo.

עם רוטור רטוב. איך להתקין אותו נכון?

במכשירים כאלה, רוטור המנוע ממוקם בנוזל העבודה. לכן, הם פשוטים יותר, קומפקטיים יותר וזולים יותר. העלות מתחילה בערך החל מ-80 דולר, תלוי בביצועים.

נוזל העבודה הוא גם חומר סיכה וגם מדיום קירור. לכן, ציוד כזה אינו דורש תחזוקהואם מותקן נכון, הוא פועל לאורך זמן רב מאוד - 20 שנה נחשבת למחזור תקין לחלוטין.

החיסרון של התוכנית הוא יעילות נמוכה (כ-50%), וזה לא נעים, אבל לא קריטי בהתחשב בנתוני צריכת האנרגיה הנמוכים בדרך כלל. צריכת החשמל הרגילה היא מ-10 עד 100 וואט. תלוי בדגם ובמצב ההפעלה.

הנקודה השנייה היא רגישות לאיכות המים או נוזלים פעילים אחרים.

קריטריוני בחירה

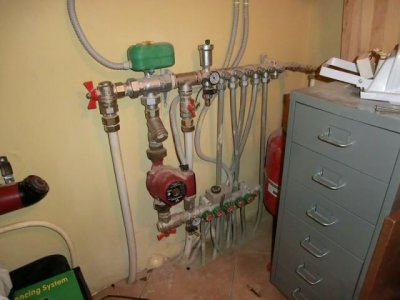

בדרך כלל יש משאבת סירקולציה אחת במערכת. במקרה בו משתמשים בכמה מעגלים נפרדים (לדוגמה, שני אגפים עצמאיים של הבניין או נוכחות של חימום תת רצפתי), מספר משאבות הסירקולציה עשוי להיות שונה. אבל נוסחת הבחירה הכללית זהה.

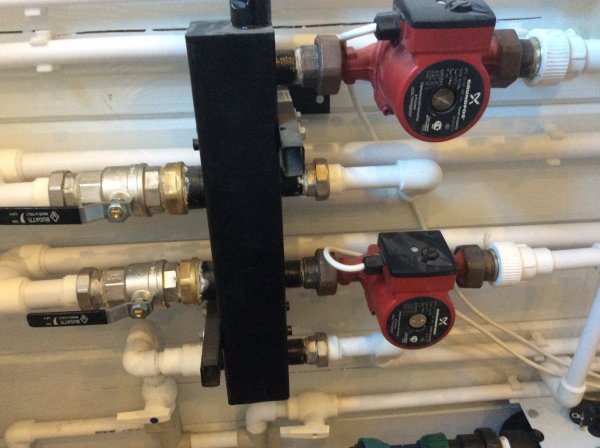

תמונה 3. שתי משאבות סירקולציה עם רוטור רטוב המותקנות במערכת החימום.

קשה לקחת בחשבון את המאפיינים האישיים של החדר המחומם: מספר החלונות, איכות חומר האיטום ומאפייני הבידוד התרמי של הקירות והתקרות. קיימות טבלאות מורכבות לכך, שלוקחות בחשבון גורמים רבים. חשוב לציין שלרוב משתמשים בנוסחה פשוטה יותר.

בהתחלה חישוב אובדן חום של הביתהם מסומנים בדרך כלל באות פ.

כדי לחשב ערך זה, ראשית עליך לחשב מְרוּבָּע, מעורב באובדן חום. במילים פשוטות, עליכם לחשב את כל המערכת החיצונית של הבית.

משוואה סופית:

Ф = U*S*(Tk—Tn), כאשר:

פ — אובדן חום כולל של הבית ב וואט/מטר², ש — אזור חיצוני של המקום,

יו — מקדם מעבר חום,

תודה — טמפרטורת החדר הנדרשת,

ט.נ. — טמפרטורת האוויר החיצוני.

אם מישהו מתקשה לחשב באמצעות נוסחה זו, אז עבור רוב השטחים האירופיים ניתן פשוט להכפיל את השטח ש' ב-21נכון, במקרה הזה יהיה אובדן חום לא בוואט/מטר², ובקק"ל. אשר יילקחו בחשבון בחישובים הבאים.

השלב השני הוא לחשב את קצב הזרימה של נוזל הקירור, המתבטא ב מ'³/שָׁעָה. זה מחושב באמצעות הנוסחה:

Q = Ф*0.86/(Тн—То), כאשר:

ש — צריכת נוזל קירור,

פ — אובדן חום של החדר ב וואט/מטר²,

0.86 — גורם המרה וואט/מטר² בקק"ל,

ט.נ. — טמפרטורת נוזל הקירור ביציאת דוד החימום,

זֶה — טמפרטורת נוזל הקירור בצינור ההחזרה.

בהתאם לכך, הכרת התוצאה הסופית ערך Q, ניתן לבחור משאבה בהתבסס על ביצועים.

לאחר מכן הם בוחרים לפי לחץ. או, כפי שפרמטר זה מכונה בדרך כלל בחוגים מדעיים, "לחץ דינמי". כאן עקרון הבחירה פשוט: המשאבה חייבת לפצות על הפסדי לחץ במערכת.

מה גורם להם? מה מעכב את הזרימה, מה עומד בדרכה. כלומר: כל הציוד, מערכות האוטומציה, הצינורות, הכיפופים. בממוצע, נוכל לומר ש... ההפסדים יהיו כדלקמן:

• בדוד רגיל - מ-1 עד 5 קילו-פסקל.
• בדוד בעל עיצוב קומפקטי - מ-5 עד 15 קילו-פסקל.
• רדיאטור החימום מייצר הפסדים - 0.5 קילו-פסקל.
• שסתום רדיאטור - 10 קילו-פסקל.
• שסתום מערכת בקרה אוטומטית - עד 20 קילו-פסקל.
• שסתום אל-חזור - עד 10 קילו-פסקל.
• פילטר בוץ (נקי) - 20 קילו-פסקל.
• הפסדים בצינורות תלויים באורך ובקוטר. הם יכולים להיות מ-0.1 עד 6 קילו-פסקל לכל מטר ליניארי (עם אלכסון צינור 3/8 עד 1.5 אינץ').

טכנולוגיית התקנה וחיבור של מכשיר הסירקולציה

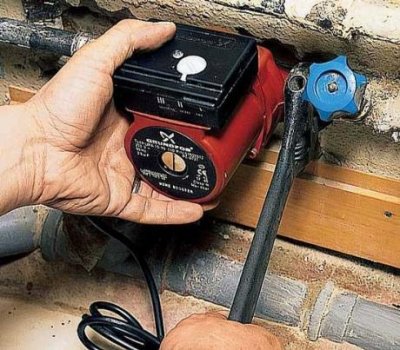

חיבור משאבת סירקולציה למערכת חימום במו ידיך אינו כל כך קשה. זה מספיק לפעול לפי כללים פשוטים.

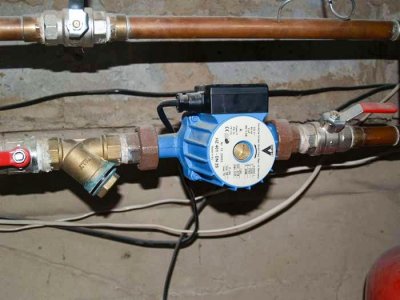

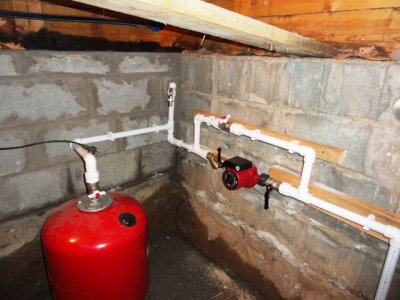

המשאבה מחוברת דרך קו מעקף - מעקף באמצעות חיבור ניתן להסרה - אמריקאי. זה יאפשר החלפה ותיקון של המשאבה.

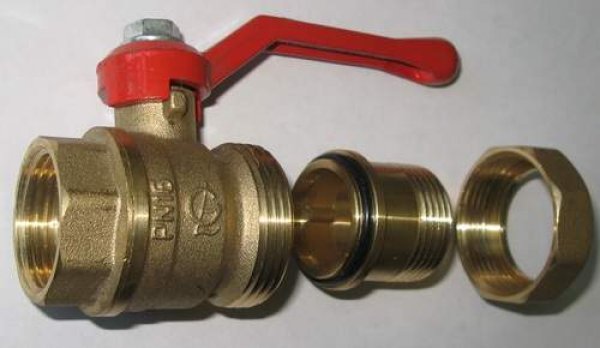

תמונה 4. שסתום סגירה אמריקאי למערכות חימום. מאפשר לך לסגור את הגישה לנוזל הקירור.

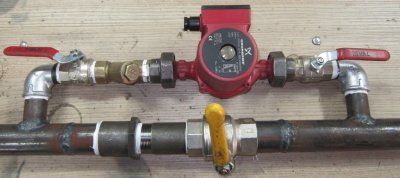

שסתום כדור מותקן בפער של קו ההחזרה (או שסתום - להחלפה אוטומטית של מצבי פעולה), חוסם את זרימת הדם הטבעית. ובעקיפה של ברז זה נוצר קו מעקף. ומשאבת סירקולציה כלולה בו. כאשר הברז פתוח, זרימה טבעית אפשרית, כאשר הוא סגור - רק בכפייה דרך המעקף.

יש להתקין שסתומי כדור לסגירה בכניסה וביציאה של המעקף. — כך שניתן יהיה להסיר את המשאבה מבלי לשבש את פעולת המערכת. מומלץ מאוד להתקין מסנן רשת בוץ - זה יגן על המכשיר מפני חסימה. מכשיר ידני או אוטומטי מותקן כאן. שסתום ניקוז אוויר.

חשוב להבטיח ש הרוטור של המכשיר היה במצב אופקי לחלוטין, שכן, אם סוטה מהמיקום הנדרש, עלולים להיווצר אזורים (במשאבת רוטור רטוב) שבהם שימון וקירור לא יהיו מספיקים.

החלק החשמלי של המשאבה מחובר ישירות לרשת החשמל באמצעות מפסק דיפרנציאלי או למכשירים אוטומטיים - ממסר תרמי או טיימר. כינויי הטרמינלים פשוטים: N הוא חוט הניטרלי (כחול), L הוא הפאזה (אדום). הַאֲרָקָה: חוט ירוק או מגוון, בעל סימונים לאומיים מסורתיים.

הסרת המכשיר, כיצד לבדוק את פעולתו לפני התקנה מחדש

במהלך הפעולה, לעיתים יש צורך להסיר את המשאבה. לשם כך, המכשיר מנותק מהרשת. הברז נפתח, מה שמאפשר למערכת לפעול במצב מחזור טבעי.

לאחר מכן, שני הברזים במעקף נסגרים, ומנתקים את המשאבה מהקו הראשי. אומי החיבור פותחים - המכשיר מוסר.

הרכבה הפוכה מתבצעת בסדר הפוך. אך לפני שמתחילים, בדקו היטב אם יש אוויר במערכת. עדיף בעת ההפעלה הראשונה, יש לתת למשאבה לפעול מספר דקות, לאחר מכן כבה אותו ובדוק שוב אם יש אוויר במערכת.

למה המשאבה רועשת או לא מזיזה מים

לעתים קרובות עולות תלונות על רעש מוגזם של המשאבה. ישנן מספר סיבות:

• פרמטרים שגויים של המכשיר נבחרו. הוא או בעל עוצמה מוגזמת או עובד כל הזמן על קצה גבול היכולת שלו. המחלה מטופלת על ידי החלפת הציוד.
• נוכחות אוויר במשאבהעליך לנסות להוציא אוויר מהמערכת דרך השסתום המובנה או דרך שסתום המערכת הכללי.

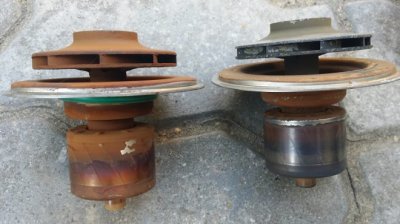

• חלקיקי פסולת הנכנסים לאזור העבודה של הגלגל. כדי להסירם, יש להסיר את המשאבה ולשטוף אותה במים נקיים. אם זה לא מספיק, ניתן לפרק את המשאבה לצורך איתור פגמים לאחר מכן. במקרה זה, יש לפתוח את הברגה. ארבעה ברגים על הגוף (ייתכן שתזדקק למפתח שקעים - מפתח משושה או מפתח כוכבי) והחלק החשמלי מופרד מהחלק המכני, מה שנותן גישה למסבים ולמאיץ המשאבה.

ישנן מספר סיבות, בגלל זה משאבת הסירקולציה מפסיקה לשאוב מים:

• חפץ זר חסם את הגלגל;
• המשאבה מלוכלכת מאוד;
• יש בעיות עם אספקת החשמל.

כיצד לפרק לצורך תיקון

כדי לפרק את משאבת הסירקולציה, יש לבצע את ההליך הבא:

1. יש לנתק את המשאבה מאספקת החשמל;
2. סגרו את אספקת המים באמצעות הברזים הצדדיים;
3. רוקנו את כל המים שנותרו מהמערכת;
4. הסר את המשאבה באמצעות מברג משושה;
5. הסר בזהירות את המנוע החשמלי עם האימפלר.

סרטון שימושי

צפו בסרטון, המסביר כיצד והיכן להתקין משאבת סירקולציה כראוי.

הוראות ההפעלה העדכניות ביותר

משאבות סירקולציה מסוגל לעבוד ללא תלונות במשך עשרות שניםלשם כך, תצטרכו לבחור אותם נכון, להתקין אותם, ובמהלך הפעולה, למנוע זיהום של נוזל הקירור על ידי התקנת מסנני בוץ ושטיפה קבועה של המערכת לפני תחילת עונת החימום.
