מניע ללא לאות את נוזל הקירור קדימה ואחורה - משאבת מים לחימום בית פרטי
מערכות חימום כבידה לבתים פרטיים פועלות לעיתים קרובות בצורה לא יעילה עקב הרכבה לא נכונה, המספקת את זווית הנטייה של הצינורות.
ישנן תוכניות שבהן רדיאטורים מסודרים ברצף בכיוון אספקת נוזל הקירור.
בֶּהָם הסוללות האחרונות לא מקבלות מספיק אנרגיה תרמית, מה שאומר שהחדרים שבהם הם מותקנים יהיו קרירים. הבעיה נפתרת בקלות - בעזרת משאבת מים למערכת החימום, הנקראת משאבת סירקולציה.
המשימה העיקרית שלה היא להניע את נוזל הקירור לאורך המעגל של מערכת החימום המורכבת, מפזר חום באופן שווה על פני הרדיאטורים. מהירות מינימלית תנועות מים חמים - 20–25 ס"מ/שנייה, וזה מספיק כשמדברים על הפצה. מַקסִימוּם — 1.5 מטר/שנייה
מאפייני עיצוב של משאבה לחימום בית פרטי
באופן עקרוני, משאבת סירקולציה לחימום אינה שונה מסוגים אחרים של משאבות מים.
יש לו שני אלמנטים עיקריים.: אימפלר על ציר ומנוע חשמלי שמסובב את הציר הזה. הכל סגור בתוך בית אטום.
אֲבָל ישנם שני סוגים של ציוד זה, אשר נבדלים זה מזה במיקום הרוטור. ליתר דיוק, האם החלק המסתובב בא במגע עם נוזל הקירור או לא. מכאן שמות הדגמים: עם רוטור רטוב ויבש. במקרה זה, אנו מתכוונים לרוטור של מנוע חשמלי.

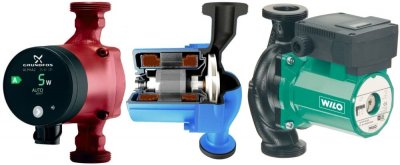

עם רוטור רטוב
מבחינה מבנית, לסוג זה של משאבת מים יש מנוע חשמלי שבו הרוטור והסטטור (עם פיתולים) מופרדים על ידי זכוכית אטומההסטטור נמצא בתא יבש שבו מים לעולם לא חודרים, הרוטור ממוקם בתוך נוזל הקירור. האחרון מקרר את החלקים המסתובבים של המכשיר: הרוטור, האימפלר והמיסבים. במקרה זה, מים משמשים גם כחומר סיכה למיסבים.
עיצוב זה הופך את המשאבות לדלות רעש מכיוון שנוזל הקירור סופג את הרטט של חלקים מסתובבים. פגם חמורקצר יעילות שאינה עולה על 50% מהערך הנומינלי. לכן, ציוד שאיבה עם רוטור רטוב מותקן על רשתות חימום באורך קצר. עבור בית פרטי קטן, אפילו ב 2-3 קומות, זו תהיה בחירה טובה.
ליתרונות משאבות רוטור רטובות, בנוסף לפעולה שקטה, ניתן להוסיף:
- מידות ומשקל קטנים;
- צריכה חסכונית של זרם חשמלי;
- פעולה ארוכה ובלתי פוסקת;
- קל להתאים את מהירות הסיבוב.

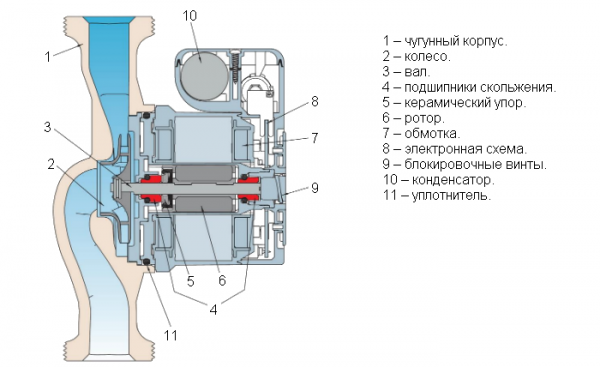

תמונה 1. תרשים של התקן משאבת סירקולציה עם רוטור יבש. החצים מציינים את חלקי המבנה.
חיסרון - לא ניתן לתקןאם חלק כלשהו מתקלקל, המשאבה הישנה מפורקת ומותקנת משאבה חדשה. אין מגוון דגמים מבחינת יכולות עיצוב עבור משאבות רוטור רטוב. כולם מיוצרים באותו סוג.: עיצוב אנכי, כאשר המנוע החשמלי ממוקם כאשר הציר כלפי מטה. צינורות היציאה והכניסה נמצאים על אותו ציר אופקי, לכן המכשיר מותקן רק על קטע אופקי של הצינור.
חָשׁוּב! בעת מילוי מערכת החימום, האוויר הנדחף החוצה על ידי המים חודר לכל החללים, ו כולל לתוך תא הרוטור.
כדי לשחרר את מנעול האוויר, עליך להשתמש ב עם פתח ניקוז מיוחד, הממוקם בחלק העליון של המנוע החשמלי וסגור באמצעות מכסה מסתובב אטום.
אמצעי מניעה עבור משאבות סירקולציה "רטובות" לא נדרשאין חלקי שפשוף בתכנון, האזיקים והאטמים מותקנים רק על חיבורים קבועים. הם נכשלים משום שהחומר פשוט התיישן. הדרישה העיקרית לפעולתם היא לא להשאיר את המבנה יבש.
עם רוטור יבש
משאבות מסוג זה אין הפרדה בין הרוטור לסטטור. זהו מנוע חשמלי סטנדרטי רגיל. לעיצוב המשאבה עצמה יש טבעות איטום החוסמות את הגישה של נוזל הקירור לתא שבו נמצאים רכיבי המנוע. מסתבר ש גַלגַל מְנִיעַ מותקן על ציר הרוטור, אך נמצא בתא המיםוכל המנוע החשמלי ממוקם בחלק אחר, מופרדים מהראשונים על ידי חותמות.

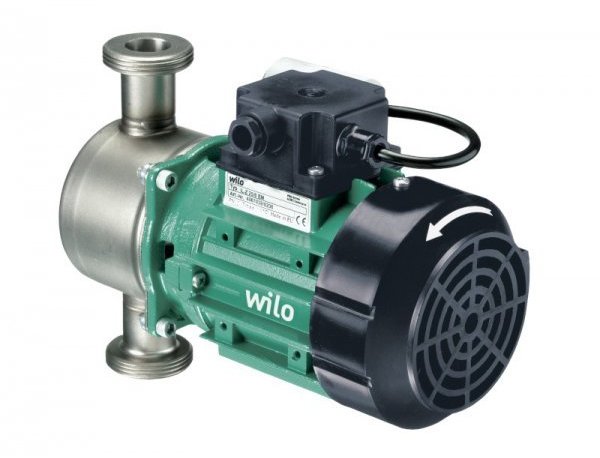

תמונה 2. משאבת סירקולציה עם רוטור יבש. בחלק האחורי יש מאוורר לקירור המכשיר.
מאפייני עיצוב אלה הפכו את משאבות הרוטור היבש לעוצמתיות. יעילות מגיעה עד 80%, שזה נתון רציני למדי עבור ציוד מסוג זה. חיסרון: רעש, המופק על ידי החלקים המסתובבים של המכשיר.
משאבות סירקולציה מוצגים בשני מודלים:
- ביצוע אנכי, כמו במקרה של התקן רוטור רטוב.
- לְנַחֵם — זהו עיצוב אופקי, שבו המכשיר נשען על הרגליים. כלומר, המשאבה עצמה אינה לוחצת על הצינור עם משקלה, והאחרון אינו משמש כתמיכה עבורו. לכן, יש להניח תחת סוג זה פלטה חזקה וישרה (מתכת, בטון).
תְשׁוּמַת לֵב! טבעות האיטום לעיתים קרובות נכשלות, הופכות דקות יותר, מה שיוצר תנאים לחדירת נוזל הקירור לתא שבו נמצא החלק החשמלי של המנוע החשמלי. לכן, תחזוקה מונעת מתבצעת כל שנתיים או שלוש שנים המכשיר, תוך בדיקת האטמים תחילה.
קריטריונים לבחירת משאבת מים למערכת
אם אנחנו מדברים על בית פרטי קטן, אז הפתרון הטוב ביותר הוא לרכוש משאבה עם רוטור רטוב. לאילו מאפיינים כדאי לשים לב?, בוחר את זה:
- מכשירים מסוג זה פועלים על רשת 220V AC. לכן, עוצמת המנוע החשמלי אינה עולה על 100 וואט, הפרמטר המינימלי הוא 50 וואטההבדל בעלות בין שני הדגמים אינו גדול במיוחד, לכן מומלץ לבחור את הפרמטר המקסימלי, תוך התחשבות בגודל מערכת החימום עצמה.
- מספר מצבי העברת הילוכים. לפי קריטריון זה, התקנים מחולקים למכשירים בעלי מצב יחיד וכאלה בעלי יכולת שינוי מהירות הרוטור. אגב, האחרונים מסומנים בסימון. האות "S". עדיף לבחור בדיוק את אלה.
- טמפרטורת נוזל קירור מותרת. מוּשׁלָם +110 מעלות צלזיוס.
- דרגת בטיחות IP44.
- סוג חיבור - עם אוגן או הברגה. כאן, זה נתון לשיקול דעתו של קבלן ההתקנה.
- לחץ מקסימלי במערכת 10 ברשימו לב, זה לא לחץ המשאבה.
ושני מאפיינים עיקרייםביצועים ולחץ. הם נבחרים על סמך שטח הבית המחומם. היחס הוא:
| שטח הבית, מ"ר | פרודוקטיביות, מ"ק/שעה | ראש, מ' |
| עד 200 | 1.25 | 1 |
| 350 | 2 | 2 |
| 500 | 3 | 2 |
| 900 | 5 | 3 |
| 1100 | 7 | 3 |
זהו היחס לא לוקח בחשבון את הסתעפות המערכת, את מספר שסתומי הסגירהאבל דווקא בחלקים אלה מתרחשים הפסדי חשמל משמעותיים.
באותו הזמן יש צורך לקחת בחשבון את משטר הטמפרטורה פעולת מערכת החימום. כאן נלקחת בחשבון טמפרטורת נוזל הקירור ביציאת הדוד ובכניסה.
דרישות ודיאגרמת התקנה

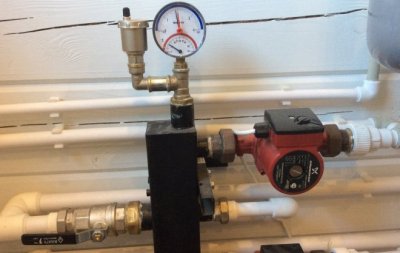

התקנת משאבת סירקולציה במערכת חימום אינה תהליך מסובך במיוחד. אבל יש ניואנסים שצריך לדעת.

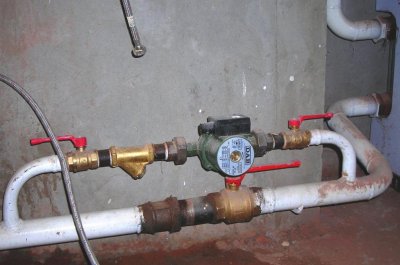

לרוב, ההתקנה מתבצעת למעגל החזרה של המערכת ליד הדוד, כאשר טמפרטורת נוזל הקירור מינימלית.
זה נעשה על מנת למנוע התחממות יתר של מוצרי איטום, אשר עלולים לאבד את תכונותיהם תחת השפעת מים חמים. לכן מומלץ לבחור במשאבות עם טמפרטורת נוזל קירור מקובלת של +110 מעלות צלזיוס.
אם דוד דלק מוצק משמש כציוד חימום בבית פרטי, אז עדיף להתקין משאבה על קו ההחזרהמכיוון שבדודים כאלה טמפרטורת המים יכולה להגיע לערכים קריטיים.
אם מותקנת משאבת סירקולציה על מערכת רצפה מחוממת, אז, להיפך, מותקן על מעגל האספקה. הסיבה היא היווצרות כיסי אוויר, שהמכשיר ידחוף דרכם בלחץ שלו.
לפני הפומפ יש להתקין פילטר רשת.
עדיף להתקין שסתום אל-חזור לאחר המכשיר., זה ימנע נוזל קירור לחזור אם החשמל מנותק והמשאבה לא שואבת מים. בנוסף, השסתום מגן על הציוד מפני פטיש מים.
משאבת רוטור רטובה ניתן להתקין רק במישור אופקי.
יש צורך להבטיח גישה חופשית למכשיר. לצורך תחזוקתו ותיקונה.
אם מתוכננת מערכת חימום אוניברסלית לבית, אז המשאבה מעקפתהאחרון יופעל כאשר המכשיר יכבה.

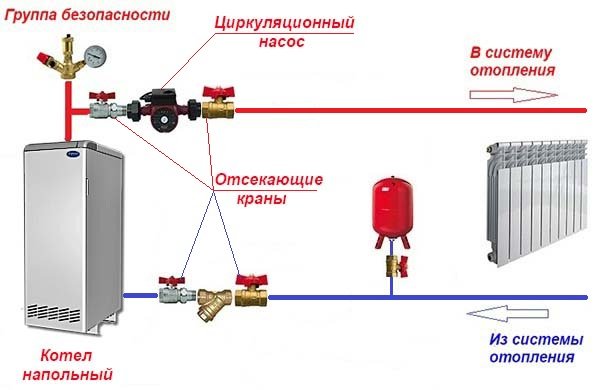

תמונה 3. תרשים של התקנת משאבת סירקולציה במערכת חימום על מעגל האספקה (מסומן באדום).
כיצד להתקין נכון

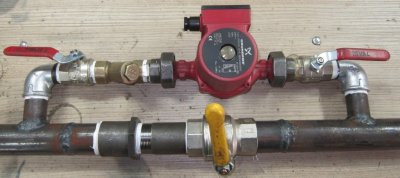

לגבי ההתקנה, הכל תלוי בסוג החיבור. אם כן חיבור אוגן, לאחר מכן מרותכים אוגנים על צינורות החיבור. אם חיבור הברגה, לאחר מכן מותקנים אביזרי אום איחוד. בעת חיבור עם אוגנים, אטם גומי או פארוניט ממוקם בין מישורי ההרכבה.
המשימה העיקרית של מפקח העבודה היא לבצע חיתוך נכון של הצינור להתקנת משאבהלשם כך, מדדו את המרחק בין צינורות המכשיר והעבירו אותו לצינור. יצרנים בדרך כלל מציינים גודל זה בדרכון המוצר. אבל כדי להיות בטוחים, עדיף לבצע מדידות.
תְשׁוּמַת לֵב! אסור להפעיל את משאבת הסירקולציה אם מערכת החימום אינה מלאה לחלוטין בנוזל קירור. ולמרות שלמכשיר יש פתחי יציאה, עדיף לחכות עד שהרשת תהיה מלאה לחלוטין.
סרטון שימושי
צפו בסרטון, אשר מדבר על מאפייני התקנת משאבות במערכות חימום.
לסיכום
והדבר האחרון. פעולת המשאבה מותאמת באופן אמפירי.אסור להעמיס את המכשיר יתר על המידה, גם למען תנאי המגורים הנוחים שלכם. אם משהו לא מתאים לכם בנוגע למשטר הטמפרטורה בבית, עליכם לקנות משאבה בעלת קיבולת גבוהה יותר.
