פיזור חום אחיד בחדר: שיטות להתקנת משאבה נוספת במערכת החימום
משאבות במערכת חימום אוטונומית יכולות להיכלל הן במהלך ההתקנה הראשונית שלה והן כמשאבה נוספת - לתוך מעגל קיים.
שיפור זה משפר את חוויית המשתמש של המבנה כולו.
כיצד להתקין משאבות נוספות במערכת חימום בצורה נכונה?
החיסרון של מערכת חימום עם סירקולציה מאולצת על ידי משאבה נחשב ל תלות באנרגיההציוד ידרוש חשמל כדי לפעול. בהתאם לכך, ממיקומים אלה החימום יהיה פגיע.
בנוסף, צריכת החשמל גם תגדל, אם כי רק במעט - ציוד שאיבה מודרני צורך בהספק שיא. לא יותר מ-100 וואט. וזה לא הרבה.
והתלות בנוכחות שקע מצטמצמת למינימום בעזרת מקורות אספקת חשמל רציפה והתקנה נכונה, המספקים נתיבי גיבוי לעקיפת יחידת השאיבה.
בונוסים מחזור כפוי יותר מאשר לפצות על החסרונות:
- האינרציה מצטמצמת בצורה חדה. המערכת מתחממת מהר יותר וההתאמה שלה פשוטה יותר.
- החימום מאוזן. במערכת כבידה (ללא משאבה), הרדיאטורים או האוגרים הקרובים ביותר לדוד מתחממים יותר מאלה הרחוקים יותר. משאבת סירקולציה מסייעת לבטל את הגרדיאנט הזה.
- המערכת פועלת גם אם חלק מהקווים הראשיים מונחים בזווית שלילית.
תחילת עבודה על התקנת שתי משאבות באספקה ובעיבוד

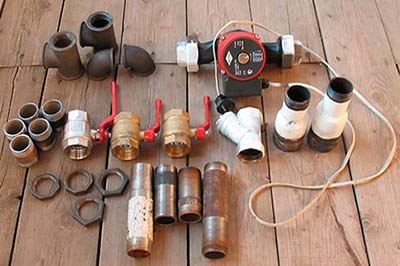

כדי להתקין את היחידה תצטרכו קצת:
- סט מפתחות שלם (מ-22 עד 36) או זוג מפתחות ברגים מתכווננים.
- פלס בועה.
- בודק חשמל ומברג עבור החלק החשמלי.
ציוד ישיר של מושב משאבה סטנדרטי נוסף דורש סט כלים מעט מפותח יותר, שטווחו תלוי במאפייני המערכת, ובפרט, בחומר הצינורות.
בהתאם לכך, אם אנחנו מדברים על מתכת ברזלית, אז כאן, עם סבירות גבוהה, תצטרכו:
- מסור או מטחנה;
- תבנית לחיתוך חוטים;
- ציוד ריתוך.
עבור נחושת או פלסטיק תצטרכו לבחור כלי אחר.
ראשית כל, עליכם לקבוע היכן עדיף להתקין את המשאבה. לאחר מכן, התכוננו להתקנתה.
בבחירת שסתומי סגירה, יש לתת עדיפות לאלו היוצרים את ההתנגדות המינימלית לזרימה. לכן, עדיף שסתומי כדור, ולא שסתומים רגילים; שסתום כדורי, ולא שסתום קפיץ, אם אנחנו מדברים על אוטומציה של נתיבי עוקף המשאבה בהיעדר אספקת חשמל.
תְשׁוּמַת לֵב! בהחלט נדרש רשת סינון בוץ ואם המשאבה אינה מצוידת במערכת ניקוז אוויר, צינור ניקוז למטרות כאלה.
היכן המקום הטוב ביותר לחבר ולהתקין ציוד?
ישנם כמה כללים בסיסיים להתקנת משאבה והם קלים לביצוע.
- משאבות מודרניות עשויות מחומרים עמידים בפני שחיקה. ומסוגלים לפעול בטמפרטורות עד 100–115 מעלות צלזיוסוניתן להתקין אותם בכל נקודה במערכת החימום. אבל כאשר עובדים בתנאים קרובים לגבול חיי השירות שלהם מצטמצמים באופן ניכר. לכן, יש להתקין את המשאבה במקום בו עומס החום יהיה מינימלי - על קו החזרה או האספקה, קרוב ככל האפשר לדוד.

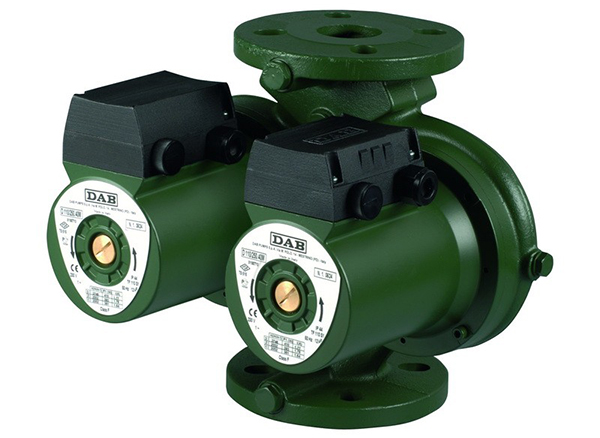

תמונה 1. משאבה כפולה של היצרן DAB, המיועדת למערכת חימום במחזור הדם, עשויה מחומר עמיד בפני שחיקה.
יתרונות נוספים של תצורה זו הם: מניעת רתיחה של מים על להבי המשאבה והופעת אפקט הקביטציה, המוביל להרס האימפלר. יש לבחור את מקום המשאבה רחוק ככל האפשר מרדיאטורי החימום. החום שלהם יכול להשפיע על פעולת התרמוסטט והאוטומציה תתחיל להיכשל.
- אם המערכת מצוידת במיכל התפשטות, המשאבה מותקנת קרוב אליו ככל האפשר, אך לאחר נקודת החיבור שלו למערכת. אחרת, תקלות אפשריות - לפני המשאבה, זרימת נוזל הקירור למינרית, ואחריה כבר קיימות מערבולות.
- חיוני להתקין מסנן בוץ מול המכשיר. אחרת, חלקיקים קטנים של פסולת, אבנית, חול או משקעי סיד עלולים להיכנס לתוכו ולתקוע את פיר העבודה.
- ניתן להתקין את המשאבה הן על קטע אופקי של הצינור והן על קטע אנכי. אבל יש לזכור שהתקנת משאבה על קטע אנכי מפחיתה את יעילותה בכ- ב-30%ובאנכי, יש צורך לפקח על כיוון הזרימה בצורה קפדנית עוד יותר: עדיף אם וקטור הכיוון יהיה מלמטה למעלה, ולא מלמעלה למטה - זה יחסוך למערכת מנעולי אוויר.

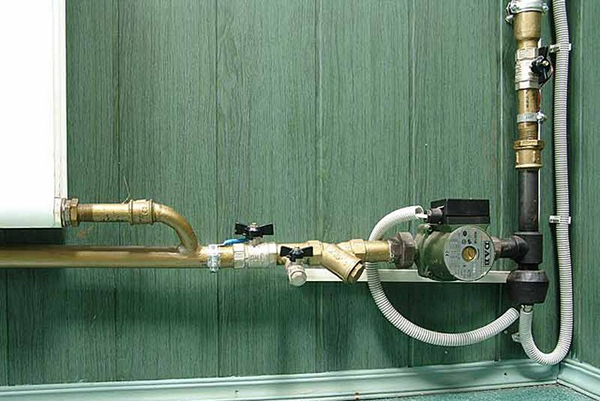

תמונה 2. משאבת החימום מותקנת ומחוברת על החלק האופקי הראשי של הצינור לפני הכניסה לדוד.
- אם למשאבה יש רוטור "רטוב" (וזה כמעט 90% מהציוד, מותקן בבקתות ובדירות), ואז בעת ההתקנה חשוב לוודא שהרוטור נמצא במצב אופקי לחלוטין. העניין הוא שבסוג זה של ציוד נוזל הקירור משמש גם כנוזל קירור וגם כנוזל סיכה. ואם הרוטור מכוון בצורה שגויה, עלולים להופיע אזורים עם בועות אוויר. זה מוביל לירידה חדה בחיי השירות.
חָשׁוּב! בעת התקנת המשאבה, שסתומי הסגירה ומסנן הבוץ, יש לוודא תמיד מאחורי וקטור זרימת נוזל הקירור. לכל אחד מהמכשירים שהוזכרו לעיל יש חץ המציין את הכיוון הנדרש. יש להקפיד על כך - כל החצים חייבים להיות מכוונים לאורך הזרימה.
התקנה לפי תרשים חשמלי

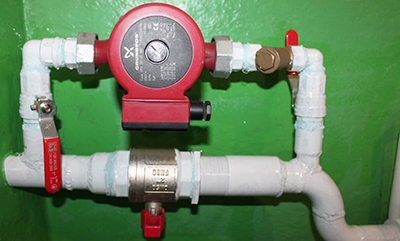

התקנת משאבת סירקולציה לפי התרשים על ידי חיתוכה ישירות לתוך הקו הראשי — טעות גסה. המכשיר שיוצר את מחזור הדם מותקן בצורה אופטימלית ומחובר לקו המעקף.
אלגוריתם ההתקנה עצמו נראה פשוט. בקטע שנבחר, קו נחתך לתוך הקו הראשי. שסתום כדור סגירה (אם מתוכנן מעבר ידני ממחזור כפוי למחזור טבעי) או שסתום אל-חזור כדורי.
במקרים קיצוניים - אָבִיב (זה מספק אוטומציה מסוימת של החלפת מצבי הפעלה).

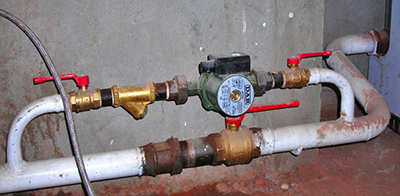

במעקף משני הצדדים (גם בכניסה וגם ביציאה) מותקנים שני שסתומי כדור, ניתוק המשאבה מהקו הראשי. במקרה של תיקון, החלפה או תחזוקה.
לאחר מכן, לאורך הזרימה, מותקנים מסנן בוץ רשת והמשאבה עצמה ברצף. אם לגוף אין בורג לשחרור אוויר מהמערכת, אז מותקן גם שסתום יציאת אוויר. ידני או אוטומטי.
יש להתקין את המשאבה באמצעות חיבור אמריקאי ניתן להסרה. זה יאפשר לכם להסיר ולהתקין אותו מבלי לפרק את הקו הראשי. במקביל, יש לפקח על המיקום האופקי של הרוטור. ותיבת המסופים - היא צריכה להיות בחלק העליון של המנוע. זה יגן עליו מפני חדירת מים.
שיטות לחיבור התקן נוסף: כיצד להתקין אותו?
לעתים קרובות מותקנות משאבות נוספות במערכת החימום או אספקת המים. ישנן מספר סיבות למודרניזציה כזו.

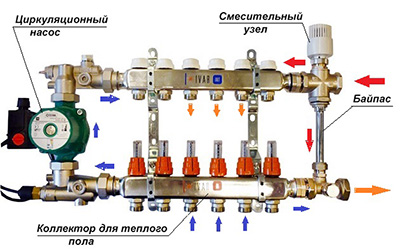

לְדוּגמָה, אם אין מספיק לחץ להפעלה רגילה של מכונת הכביסה, או בעת התקנת מתלה מגבות מחומם, חימום תת רצפתי או חיבור מעגל נוסף.
הכללים והשיטות להתקנת התקן נוסף זהים לאלו של התקן הראשי. הכביש המהיר הנוסף נחשב למערכת נפרדת.
לפעמים מודרניזציה כזו מתבצעת כדי לחזק את המערכת באמצע החורף, בתקופות של קור קשה. במקרה זה, ההינע מחובר לתרמוסטט-ממסר תרמי. בהתאם לכך, כאשר טמפרטורת נוזל הקירור יורדת באזור נתון, מופעלת סירקולציה נוספת, מה שמגדיל את זרם נוזל הקירור.
הַפנָיָה! משאבות מותקנות במערכת אספקת המים בערך לאותן מטרות. אבל רק במקרה זה עדיף מערכת טיימר, מכיוון שיידרש תגבור רק בשעות השיא: בוקר וערב. בשאר הזמן, המערכת הסטנדרטית מספיקה.
החלק החשמלי מחובר בפשטות. לפי סימון קבוצת המגעים: אפס, פאזה, הארקה.
סרטון שימושי
הסרטון מציג את תהליך חיבור המשאבה למערכת החימום כדי שתוכל לפעול בצורה חלקה.
התחלת מערכת
הציוד תמיד דולק לאחר מילוי המערכת במים ומוציא ממנו אוויר.
לשם כך, פתחו את כל שסתומי הסגירה ומלאו את המערכת במים. לאחר זמן מה, תן לאוויר לצאתוהפעל את ספק הכוח.
למקרה שזו הפעם הראשונה הפעל את הציוד לכמה דקות. ואחרי שהוא כבוי, נבדק שוב נוכחות האוויר במערכת. אם הכל תקין, הציוד מועבר למצב רגיל.
אגב, יהיה נכון לחזור על ההליך לפני כל הפעלה לאחר תקופה ארוכה של חוסר פעילות, כלומר בתחילת כל עונת חימום.
