איך לגרום למים לזוז? חיבור משאבת סירקולציה למערכת חימום

התקנת משאבת סירקולציה (CP) במערכת החימום של בית פרטי מתבצעת לחימום אחיד ונוח יותר חֲצֵרִים.

הַתקָנָה ייתכן שיידרש במקרים הבאים: כאשר קיבולת המשאבה המובנית בדוד אינה מספקת; כאשר יש צורך להגביר את קצב הסירקולציה של נוזל הקירור במערכת חימום כבידה.

CN למערכת הקיימת אתה יכול לחבר את זה בעצמך.

הכנה לחיבור משאבת הסירקולציה למערכת החימום

תהליך חיבור משאבת הסירקולציה למערכת החימום מורכב מכמה שלבים.

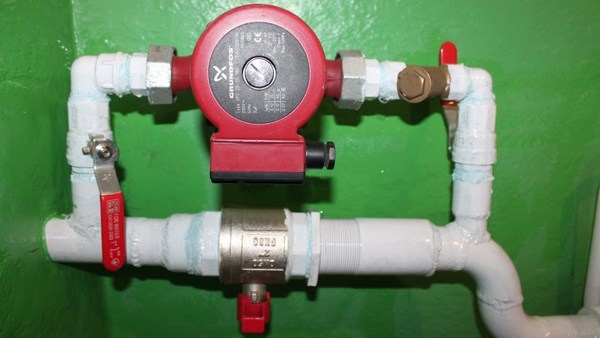

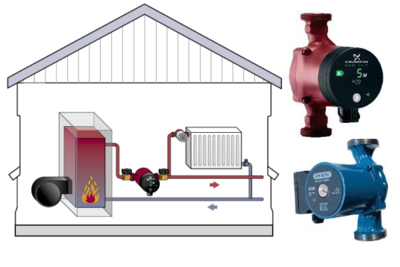

תמונה 1. משאבת סירקולציה המחוברת למערכת החימום. יש למקם את המכשיר במקום נגיש.

בחירת מיקום

מיקום ההתקנה נבחר על סמך השיקולים הבאים:

• יש להבטיח גישה נוחה למערכת החימום המרכזית ולצנרת שלה.
• המכשיר ממוקם לאחר מיכל ההתפשטות בכיוון זרימת נוזל הקירור.
• לא אמורים להיות מקורות דליפות מעל המכשיר.

מאפייני מיקום על קו ההחזרה:

• המשאבה עם הצנרת מותקנת לפני שסתום סגירת הדוד;
• מעבר נוזל הקירור דרך הדוד משתפר;
• ההסתברות לקוויטציה מצטמצמת עקב לחץ עמודת המים מהמערכת;
• יש צורך להתקין מתקן לאיסוף בוץ מול מתקן השאיבה.

מאפייני מיקום בפיד:

• התקן השאיבה עם הצינורות מותקן לאחר קבוצת הבטיחות ושסתום סגירת הדוד;
• טמפרטורת ההפעלה של המכשיר חייבת להתאים לטמפרטורת נוזל הקירור באתר ההתקנה.

ניקוז נוזל הקירור

לפני ההתקנה יש צורך לרוקן את נוזל הקירור מהמערכת בסדר הבא:

1. כבה את הדוד.
2. לְחַבֵּר קצה אחד של הצינור לברז הניקוז של המערכת (הנמוך ביותר בקו החזרה) או לברז מיוחד בדוד.
3. בחרו מקום שממנו נוזל הקירור יזרום החוצה (לתוך מיכל מיוחד, בחוץ, לתוך פיר ביוב). מקמו את הקצה השני של הצינור במקום זה. מתחת לגובה הברז, שאליו מחובר הקצה הראשון של הצינור.
4. פתח את ברז הניקוז.
5. תנו לאוויר להיכנס למערכת החימום הסגורה (פתחו את פתח האוורור בנקודה הגבוהה ביותר).
6. המתן עד שנוזל הקירור יתנקז לחלוטין מהברז.
7. סגור את הברז ונתק את הצינור.

עוד על התקנה

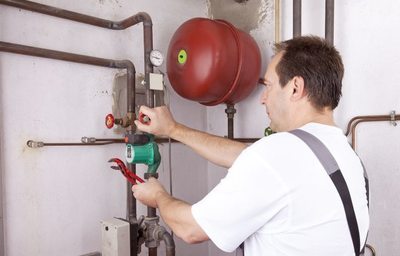

התקנת מערכת החימום המרכזית והצנרת שלה מתבצע ברצף הבא (עבור צינור פלדה):

1. לפני ההכנסה מערכת החימום המרכזית מורכבת מראש בנפרד עם צנרת. בהתאם לתכנית החיבור שנבחרה.

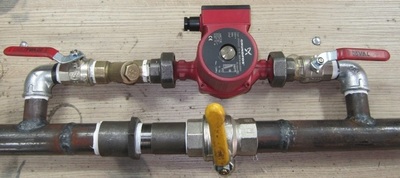

2. המעקף מורכב בנפרד. (הסתעפות לצינור הדוד הקיים, חיבור עם חיבור, ברז או שסתום אל-חזור). אריזה של חיבורי הברגה אינה מתבצעת בשלב זה.
3. רתמה מורכבת מצויד בהסתעפות אל המעקף.
4. על ענפי המעקף חורים מסומנים עבור כיפופים שנקדחים עם כתר.

1. הכיפופים מוסרים מהיחידה המורכבת. ומרותכים לכיפופי העוקף. הכיפופים מרותכים עם החלקים הטכנולוגיים המקבילים המוברגים על ההברגות כך שההברגות לא יתעוותו במהלך הריתוך.
2. יחידות מורכבות של המשאבה המרכזית והמעקף לפרק ולבסוף להרכיב עם אריזה של חיבורים הברגה.
3. אַחֲרוֹן אַחֲרוֹן חָבִיב מותקן מתקן שאיבה עם הידוק אום איחוד דרך אטמים.
4. יחידה מורכבת של משאבה מרכזית ומעקף מותקן לצינור הדוד הקיים, סימונים נעשים, חתיכת צינור נחתכת, והיחידה המורכבת מרותכת.

אספקת נוזל קירור

מערכת החימום המרכזית מותקנת על ההזנה במקביל לצינור ההזנה באמצעות שסתומי כדור לסגירה ומלכודת בוץ. חיבור עם שסתום אל-חזור כדורי מותקן בצינור האספקה, המותקן תמיד אנכית (כאשר הכדור פונה כלפי מעלה).

מטרת שסתום הכדור:

• סגור את צינור האספקה ​​כאשר מערכת החימום המרכזית פועלת (זרימת נוזל הקירור עוברת דרך המשאבה);
• לפתוח את מעבר נוזל הקירור דרך צינור האספקה ​​כאשר משאבת החימום המרכזית נעצרת (אם היא מתקלקלת או שאספקת החשמל כבויה).

ייתכן שתתעניין גם ב:

דוד אחד לא מספיק! בחירת נוזל לחימום בית פרטי

חם כל השנה כמו באתר נופש עם נוזל קירור למערכת החימום של בית כפרי!

דודי גז דו-מעגליים לחימום בית פרטי: הבחירה הנכונה במבט ראשון

לַחֲזוֹר

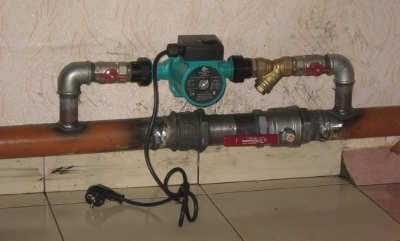

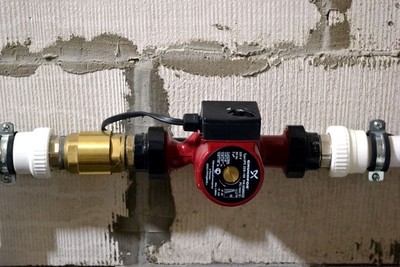

מעגל החזרה דומה למעגל האספקה, פרט לכך ששסתום הכדור האוטומטי נמצא במעקף. מוחלף בשסתום כדורי ידני קונבנציונלי.

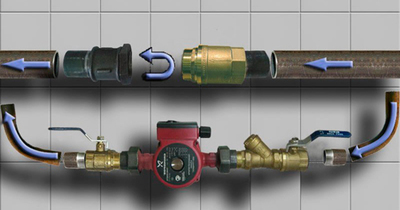

שסתום כדורי מותקן על צינור ההחזרה בחיבור, ובמקביל לשסתום, ענפים עם שסתומי סגירה, אספן בוץ והמשאבה עצמה.

אספן הבוץ ממוקם לפני מתקן השאיבה (בכיוון זרימת נוזל הקירור), פיה של אספן הבוץ צריכה להיות מופנית כלפי מטה.

יש צורך במעקף עם שסתום כדורי כך שכאשר המכשיר מוחלף או מתקלקל, זרימת הדם במערכת, המסופקת על ידי המשאבה המובנית בדוד, לא תיעצר.

עבור מערכת פתוחה

צנרת מערכת החימום המרכזית המותקנת במערכת פתוחה חייבת להבטיח סירקולציה טבעית. כאשר המכשיר מנותק או מתקלקלה-CN מותקן על קו ההחזרה דרך מעקף. במעקף, מותקן במקביל על החיבור שסתום כדורי (אשר תמיד חייב להיפתח ידנית כאשר החשמל כבוי) או שסתום אל-חזור עלי כותרת (הפותח את זרימת הדם הטבעית דרכו באופן אוטומטי כאשר המשאבה אינה פועלת).

חיבור לדוד

בעת הפעלת דודי דלק מוצק אסור לאפשר קבלות במכשירים על קו ההחזרה נוזל קירור קר מאוד, בגלל זה:

• בתוך תא הדוד נוצר עיבוי, מה שמוביל לזיהום וליעילות מופחתת;
• מחליף החום בדוד עלול להיכשל עקב שינויי טמפרטורה פתאומיים.

על מנת להגן על המכשיר מפני נוזל קירור קר, מערכת צנרת הדוד כוללת בנוסף שסתום ערבוב תלת-כיווני עם ראש תרמיהוא מותקן על צינור ההזנה לאחר צנרת מערכת החימום המרכזית בכיוון זרימת נוזל הקירור. הענף האופקי השני של השסתום מוביל לרדיאטורים, הענף התחתון מוביל להזנה. ראש תרמי עם חיישן טמפרטורה מותקן על השסתום, המוצב על צינור ההחזרה למקום בו הענף התחתון נחתך מהשסתום.

מילוי נוזל קירור

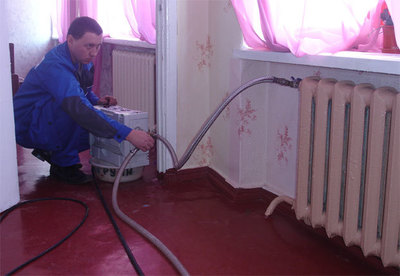

לפני מילוי המערכת בנוזל קירור, יש לבצע את הפעולות הבאות: שטיפה עם מי ברז:

1. המערכת מלאה במי שטיפה עד ללחץ 2 בר.
2. הברז סגור, מערכת החימום המרכזית מופעלת והדוד מכוון לעוצמה הנמוכה ביותר.
3. בעוד שעה נבדק מצבו של אספן הבוץ. אם יש לכלוך על הרשת, הוא מוסר מאספן הבוץ ושטיפת המערכת ממשיכה למשך זמן נוסף. תוך 0.5 שעות ולאחר מכן בדיקת אספן הבוץ.
4. השטיפה נחשבת שלמה אם אין לכלוך באספן הבוץ.
5. מי השטיפה מנוקזים והמערכת מופחתת באמצעות מדחס.

מילוי מערכת הרדיאטור בנוזל קירור עובד מתבצע באמצעות משאבה (אם נוזל הקירור הוא נוזל קירור):

1. המערכת מלאה בנוזל קירור עד ללחץ 2 בר.
2. המכשיר נדלק.
3. עודף אוויר משתחרר מהרדיאטורים, מהקומה התחתונה ועד למעלהבמקרה זה, הלחץ במערכת יירד.
4. נוזל הקירור נשאב עד ללחץ 2 בר.
5. הדוד מופעל לטמפרטורת פעולה.

בדיקת מערכת

בְּדִיקָה מתבצע ברצף הבא:

1. בתהליך אימות אֲטִימוּת קשרים.
2. בתהליך אימות אחידות החימום רדיאטורים, ובמידת הצורך, נשאב מהם אוויר.
3. אם רדיאטור כלשהו קר לחלוטין, אז כל הרדיאטורים מלבד הקר סגורים, ושסתום מייבסקי נפתח ברדיאטור הקר כדי למלא אותו.
4. פעולת המכשיר נבדקת באמצעות שמיעה. אם נשמעים צלילים חיצוניים, המשאבה והדוד נעצרים. במשך 20 דקות.
5. לאחר שהקצף שקע, המשאבה והדוד מופעלים והאוויר נשאב מהרדיאטורים.

פתיחת הבורג המרכזי

לפני כל הפעלה של המשאבה המרכזית, יש לשחרר אוויר מהמכשיר על ידי סיבוב הבורג המרכזי. נגד כיוון השעוןאם זה לא ייעשה, מכשיר הדם יתבלה במהירות.

כיצד לחבר משאבה נוספת. סכמה

משאבה נוספת מותקנת במערכת החימום:

• כאשר מתרחבים מערכת חימום או התקנת רצפות מחוממות בכל קומה;
• במידת הצורך, הגבירו את זרימת נוזל הקירור בטמפרטורה נמוכה.

1. דיאגרמת טבעות ראשוניות-משניות

ה-CN הראשי כלול בטבעת הראשונית ומייצר סירקולציה של נוזל הקירור. מהדוד לנקודות צריכת המים של הטבעות המשניות וחזרה.

לכל טבעת משנית יש גוף חימום מרכזי משלה., אשר מזרים את נוזל הקירור לאורך המעגל שלו. אורך המעגלים ועוצמת המשאבות נקבעים על ידי חישובים.

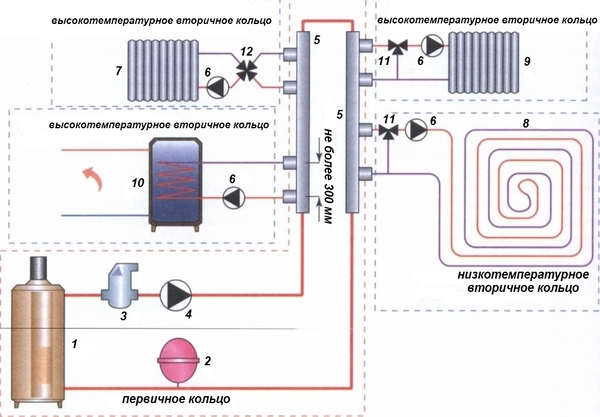

תמונה 2. התקנת משאבות סירקולציה לפי ערכת הטבעת המשנית-ראשונית. התקני השאיבה מוצגים באמצעות משולשים שחורים.

1. סכמה עם חץ הידראולי

החץ ההידראולי מופעל בין הטבעת הראשית לאספן, שאליו מחוברות יחידות החימום המרכזיות עבור כל מעגל.

כיצד להתחבר כראוי לרשת החשמל

יש לחבר את משאבת הסירקולציה למפסק דיפרנציאלי ותרמוסטט.

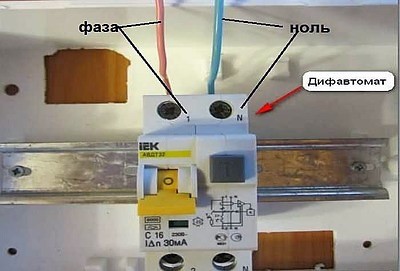

עם מפסק דיפרנציאלי

חיבור ציוד סירקולציה למפסק דיפרנציאלי מתבצע ברצף הבא:

1. כבל בעל שלושה ליבות באורך הנדרש נחתך ונמשך דרך הצינור הגלי.
2. הצינור הגלי עם הכבל מונח מהפאנל שבו מותקן מפסק המעגל הדיפרנציאלי למשאבה, ומחובר לקיר בעזרת מלחציים.
3. הכבל מוזן לתוך תיבת המסופים של מערכת החימום המרכזית ומחובר למסוף. חוט פאזה "L" (חום או לבן), אל הטרמינל חוט ניטרלי "N" (כחול או לבן וכחול), לטרמינל חוט הארקה "PE" (צהוב-ירוק).
4. הקצה הנגדי של הכבל מחובר בלוח: חוטי הפאזה והניטרל של הכבל מחוברים להדקים המתאימים של מפסק הזרם השיורי, וחוט ההארקה מחובר להדק ההארקה של הלוח.

חיבור לתרמוסטט

התרמוסטט מותקן בנקודת הפסקה של חוט הפאזה:

1. חוט הניטרל וחוט ההארקה ממפסק הזרם השיורי מחוברים למעגל החימום המרכזי.
2. חוט הפאזה מחובר להדק אחד של התרמוסטט. ההדק השני של התרמוסטט מחובר באמצעות חוט מתאים להדק הפאזה של מערכת החימום המרכזית.

תכונות של חיבור בבית פרטי

• במהלך הפסקות חשמל, זרימת נוזל הקירור יש לבצע זאת כאשר מערכת החימום המרכזית אינה פועלת, אשר מיושם באמצעות מעקף.
• אם מותקן שסתום אל-חזור על המעקף, עליו להיות בדיקה תקופתית של פונקציונליות, כדי שלא יידבק עקב משקעי מלח ולכלוך.
• מומלץ לחבר את המשאבה למערכת UPS המדורגת עבור במשך 10-20 דקות (כדי למנוע מצבי חירום).

סרטון שימושי

צפו בסרטון, המסביר היכן וכיצד להתקין כראוי משאבת סירקולציה במערכת חימום.

מַסְקָנָה

התקנה עצמית של המשאבה אינה קשה אם יש לכם את הכישורים בעיבוד מתכת וריתוך. אם אין לכם את הכישורים או הציוד הנדרשים, תמיד... ניתן ליצור קשר עם מומחים מוסמכים.
