ביטוח אף פעם לא מזיק: בחירת ספק כוח רציף למשאבת חימום

הפעלת מערכות חימום מודרניות עם סירקולציה מאולצת של נוזל הקירור ישירות תלוי במתח הניתן למעגל החשמלי יחידת חימום.

במקרה של תאונה ברשת אספקת החשמל, משאבת החימום ואוטומציה של הדוד מנותקים מאנרגיה, מה ש... מוביל לכיבוי דוד המים החמים.

כדי להגן על מערכות אוטונומיות של מים חמים מפני הפסקות חשמל פתאומיות, נעשה שימוש במקורות גיבוי. הפופולריים ביותר בקרב בעלי מערכות "אוטונומיות" הם ספקי כוח רציף (UPS).

יתרונות של UPS להפעלת משאבות סירקולציה

לא קשה לדמיין מה השלכות לא נעימות יגרום לקפיאת מים במערכת בחורף. החלפת צינורות ורדיאטורים שהתפוצצו לבדה תעלה לבעלים הון תועפות.

כשלים פרמטריים ברשת החשמל עלולים להשבית את האלקטרוניקה של הדוד. ירידת מתח ל-160–170 וולט (ביחידות חד פאזיות) בתקופות של צריכת אנרגיה שיא, עליות משרעת וסטיות של זרם חילופין תדר של 50 הרץ.

לְעַצֵב UPS או UPS (ספק כוח ללא הפרעה) הוא מכשיר עם סוללה וממיר DC-AC (זרם ישר → זרם חילופין). תהליך ההיפוך של ה-UPS נשלט על ידי מיקרו-בקר עם גנרטור קוורץ.

מה שמייחד את UPS ממקורות אלטרנטיביים אחרים הוא:

• קומפקטיות של מכשירים, המאפשר לנו לייצר מוצרים בגרסאות שולחניות/עומדות;
• קל לחיבור ותפעול, פעולה שקטה כל קו הדגמים של ספקי כוח רציף;
• זול יחסית רוב פריטי המוצר;
• הגנה בסיסית על המנוע החשמלי והאלקטרוניקה של מערכת המים החמים האוטונומית;
• אין עלויות תחזוקה במהלך השימוש;
• חיי שירות ארוכים (עם טעינת סוללה): 3-5 שנים או יותר;
• הפסקה מינימלית או היעדרה בעת מעבר בין "כוח גיבוי ↔ רשת";
• מתח יציאה כמעט סינוסואידי עם עיוות מינימלי;
• היכולת לשנות את התדר והמתח על העומס המחובר.

סוגי UPS

אספקת החשמל ללא הפרעה, בהתאם לאפשרויות הנתמכות, מספקת הפונקציות הבאות:

• מיתוג אוטומטי לאספקת חשמל מהסוללה במצבי חירום;
• היפוך מתח ישר קבוע (12 וולט) למתח חילופין נדרש (220 וולט) עם כוונון תדר של 50 הרץ;
• יישור עליות מתח וסינון הפרעות רשת מתמשכות 10–100 מילישניות;
• ייצוב מתח רשת ה"מעבר" במצב רגיל.

יֵשׁ שלושה סוגים ספקי כוח רציף, המשמשים גם להפעלת משאבות סירקולציה במערכות חימום.

לְהַזמִין

דגמי התקציב הפשוטים ביותר מספקים רק מעבר לחשמל גיבוי. במצב רגיל מתח החשמל עובר ישירות לדוד ללא ייצוב, שעובר דרך מסנן פסיבי אחד כדי להגן מפני הפרעות אימפולסים.

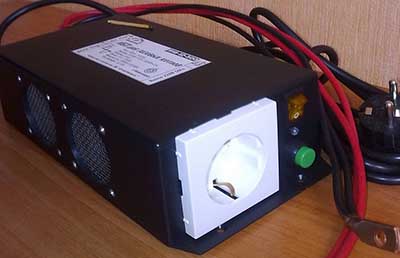

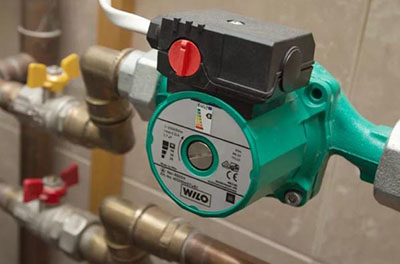

תמונה 1. מערכת UPS לגיבוי בתקציב נמוך יכולה לספק מעבר רק לאספקת חשמל גיבוי.

במקרה של הפסקת חשמל, או אם הפרמטרים חורגים מטווח הערכים, המתג מחבר את הסוללה הסטנדרטית תוך 4–12 מילישניות. מתח הישר של הסוללה מוזן תחילה לממיר חשמלי, שם הוא הופך למתח חילופין ולאחר מכן מוגבר לרמה הנדרשת. 220 וולט.

מקורות אינטראקטיביים ליניאריים

אל-פסק אלו מתקדמים יותר מאלו של גיבוי. יש להם מייצב מובנה שמתקן תנודות מתח. בטווח של 25% מהערך הנקוב. זה מאפשר לך לעבוד עם עליות מתח גדולות למדי מבלי לחבר את הסוללה לתהליך.

מבחינה טכנית, בעיה זו נפתרת על ידי התקנת שנאי אוטומטי העוקב אחר סטיית המתח החילופין מערך נתון. במכשירים אין תיקון לצורת גל סינוסואידלית מתח הרשת.

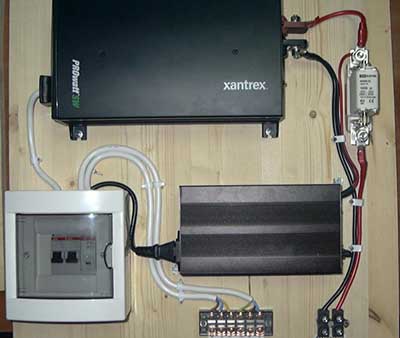

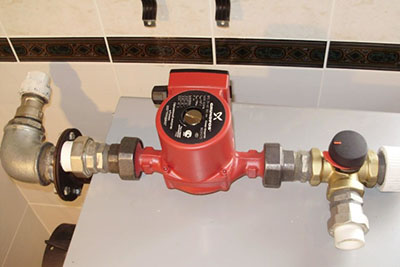

תמונה 2. ספק כוח אל-פסק קווי-אינטראקטיבי עם מייצב מובנה מתקן כשלים במתח.

UPS אינוורטר

עקרון ההיפוך הכפול מיושם במעגל הרב-רכיבי של מכשירים אלה. ציוד הדוד המעובד, ללא קשר למצב הרשת, תמיד מופעל על ידי סוללה.

בהיעדר מתח רשת, התהליך הרגיל מתרחש המרה DC→AC בדומה לגיבוי של UPS, זרם ישר מסופק להדקי הסוללה לצורך טעינה מחדש.

ממיר UPS אינוורטר פרמטרים חשמליים יציבים, מכשיר מסוג זה אידיאלי להפעלת משאבות חום.

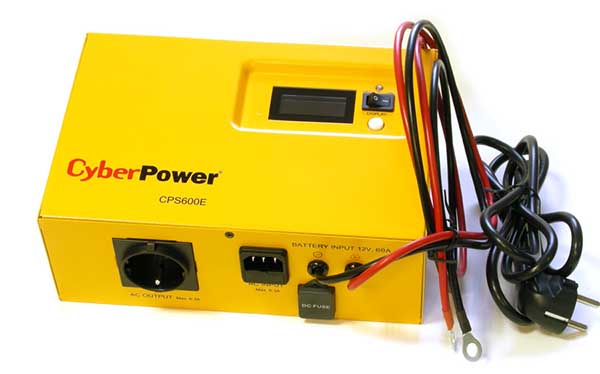

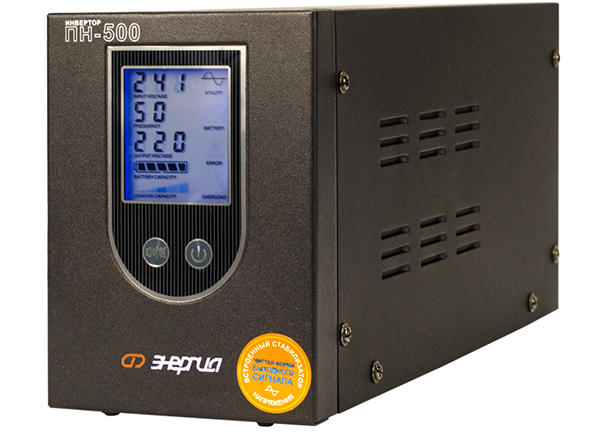

תמונה 3. מערכת UPS אינהרטורית של Cyber ​​​​Power משמשת להפעלת משאבות סירקולציה לחימום.

איזה סוג של UPS נדרש עבור דוד חשמל?

המטרה העיקרית של ספק כוח אל-פסק היא לספק חשמל באמצעות טעינת הסוללה המובנית. דגמים שולחניים של ספקי כוח אל-פסק נפוצים, אך הם מתאימים יותר למחשבים.

בהתחשב באספקת זרם התנעה, טעינת סוללה אחת תספיק. למשך 30-40 דקות של פעולה רציפה רשת אספקת מים חמים ביתית.

כדי להאריך את חיי הסוללה עד מספר שעות, עדיף לבחור דגם של UPS המספק את היכולת לחבר סוללות חיצוניות נוספות.

במקביל, ספקי כוח רציף משפרים את איכות אספקת החשמל הראשית, ומונעים מפרמטרים לחרוג מגבולות מקובלים.

במקרה שלנו, ייצוב המתח מקובל בטווח של 220 וולט ± 5% תוך שמירה על תדר של 50 ± 0.2 הרץ.

ההבדל בין UPS למקור כוח גיבוי (גנרטור, תחנת כוח מיניאטורית) הוא שהמכשיר עובר למצב סוללה. תוך 3–10 מילישניות.

במקרה של שימוש במערכת UPS עם המרת תדר כפול, אין עיכוב מיתוג כלל.

שימוש במכשיר עם משך מינימלי/היעדר "השהיה" כזו לא יוביל לכשל בפעולת האוטומציה או לעצירת משאבת מערכת המים החמים.

הדרישה האחרונה מצוינת על ידי היצרנים בגיליונות הנתונים של המוצר של הציוד. משמעות הדבר היא שגורם העיוות של הזרם הסינוסואידי ביציאת ה-UPS אינו עולה על 8%עמידה בתנאי זה תבטיח פעולה שקטה של ​​המשאבה ובאופן משמעותי יאריך את חיי השירות של המנוע החשמלי.

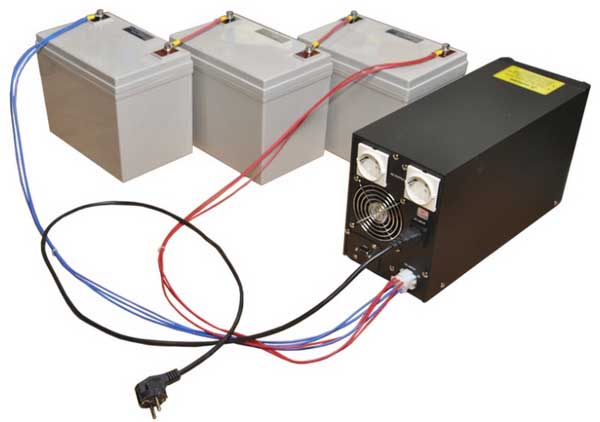

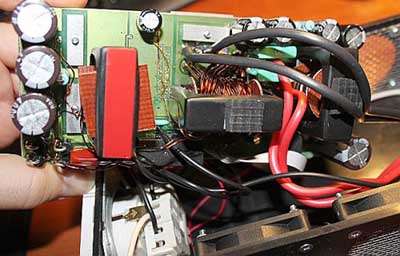

איך להכין UPS למערכת חימום במו ידיכם

הרכב בעצמך ספק כוח רציף המסוגל תוך מספר ימים המדריך הבא יעזור לכם לוודא שהדוד פועל כראוי.

סט רכיבים נדרש

כדי לתכנן UPS בעצמך, רכשו את המודולים והרכיבים המוכנים הבאים:

• 2 מצברים לרכב, 12 וולט, 225 אמפר/שעה כל אחת;
• ספק כוח דופק (PSU) 28.8 וולט ב-50 אמפר;
• ממיר-ממיר 28.8 וולט עם יציאה מסוג meander 310 וולט;
• מסנן תהודה הספק של הרמוניות גבוהות יותר 310/220 וולט
• כבל חשמל עם תקע, חתיכות של חוט מבודד, מחברים ושקעים, מארז.

הרכבה שלב אחר שלב

כל הרכיבים מונחים במארז, הרכיבים מחוברים בסדר הבא:

1. אנו מחברים את ה-"+" וה-"-" של זוג הסוללות באמצעות מגשר לסוללה טורית, אנו מחברים את המסופים החופשיים לפלט של ספק הכוח הדופק.
2. לטרמינלים אלה חבר את הממיר, ואנחנו מציידים את כניסת ספק הכוח בחוט ותקע לחיבור לרשת.
3. יציאת הממיר מחוברת למסנן., ביציאה שלה אנו מקבלים מתח 220 וולט 50 הרץ עם גל סינוס "טהור".

המלצות כלליות לבחירת UPS מתאים

יש לקחת בחשבון שדוד גז עם משאבת סירקולציה אחת ויחידת בקרה אלקטרונית דורש עד 300 וואט צריכת חשמל. יש לבחור את ה-UPS תוך חישוב ש ההספק המדורג לא היה נמוך מערך זה.

כדי לחשב את זמן הפעולה הרציף של ספק כוח אל-פסק, נעשה שימוש בנוסחה הבאה:

זמן (בשעות) = מתח סוללה (V) x קיבולת סוללה (Ah) / הספק חשמלי של הדוד (W). לדוגמה, עבור מכשיר עם קיבולת סוללה של 150 אמפר/שעה ומתח 12 וולט זמן פעולה רציף שווה ל 6 שעות: 12x150/300 = 6.

סרטון שימושי

הסרטון מסביר איזה UPS עדיף לחבר למשאבת מערכת החימום.

שיפור היעילות

בנוסף לניטור ותגובה לעליות מתח ברשת, UPS מודרניים מספקים יעילות של 95–99%, השאר 1-5% כוח מושקעים בתחזוקת פעולת מערכת ה-UPS עצמה.

הטכנולוגיה המסורתית לחיסכון בחשמל נחשבת ל לַעֲקוֹףבתכנונים כאלה, זרם הרשת, שאינו דורש כוונון נוסף, מועבר תוך עקיפת רכיבים שאינם בשימוש. זה מגביר את יעילות האנרגיה של מערכות UPS.
