המים במערכת יהיו צלולים! תכונות של מסננים לחימום

מסננים למערכות חימום להבטיח את איכות נוזל הקירור בתוך המעגל.

זה מונע היווצרות חלודה על אלמנטי הפלדה של המבנה, מה שמאריך את חיי השירות שלו.

הם מחולקים למסננים גסים, מסננים עדינים ומכשירים מגנטיים.

מהם מסנני מערכת חימום ביתית?

למכשירים כאלה יש שם אחר - אוספי בוץ. חיצונית, הם מייצגים יחידת הרחבת צינור עם שינוי בכיוון זרימת הנוזל ועם רשת מיוחדת.

הִיא מונע תנועה נוספת של חלקיקים מרחפים דרך הצינורהמכשירים מותקנים באופן המאפשר תחזוקה קלה.

סוגי מכשירים

לפי דרגת טיהור של אספני בוץ מסווגים למספר סוגים.

ניקוי גס. מהו מיכל פילטר-שקיעה?

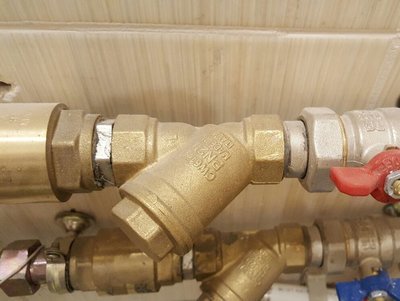

מכשיר הניקוי הגס הוא מסנן רשת פינתי. עם רשת של עד 300 מיקרון. המכשיר מצויד גם בניקוז שבו מצטבר לכלוך. מוצר כזה נועד לנקות את נוזל הקירור משברים גדולים וקטנים.

לְעַצֵב

בהתאם לעיצוב, הם נבדלים זה מזה מספר סוגים אספני בוץ ניקוי גס:

• לפי שיטת חיבור מכשירים עם צינור. מבחינים בין מכשירים עם אוגן, מכשירים מרותכים והתקנים עם הברגה.
• לפי מיקום על המבנה. זהו מכשיר אופקי ואנכי.

אספן הבוץ עשוי מפליז, פלדה ופלסטיק. האפשרות הראשונה תעמוד בטמפרטורות גבוהות. מתקן הפלדה נשחק במהירות. מוצר הפלסטיק יכול לעמוד בטמפרטורות נמוכות יחסית בלבד. עד +90 מעלות צלזיוס.

אחד מסוגי אספני הלכלוך הגס הוא מיכל שקיעה-מסנן. זהו עיצוב משופר, המצויד בבקבוק. הוא ממוקם בתחתית המכשיר. כאשר כמות גדולה של לכלוך מצטברת על הרשת, היא נופלת תחת כוח הכבידה. עקב כך, פסולת כזו מצטברת בבקבוק, ואינה חודרת לרדיאטורים.

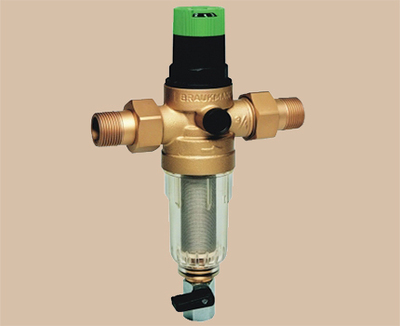

תמונה 1. מסנן גס-משקע למערכות חימום. מזהמים מהצינורות נופלים לתוך בקבוק מיוחד.

גם העיצוב נמצא בשיפור מפריד. הוא צובר אוויר, אשר נכנס למעגל. כאשר מפלסו מגיע לגבול, נפתח שסתום בחלקו העליון של המכשיר. לאחר מכן, האוויר עוזב את המערכת, מה שמונע היווצרות של מלכודות אוויר.

עקרון הפעולה

יש רשת בתוך המסנן. זה האלמנט חוסם את הכניסה, דרכו נע נוזל הקירור. במהלך מעבר הנוזל דרך אספן הבוץ, נחתכים שברים בגדלים בינוניים וגדולים. לאחר מכן, הם עוברים לשקע. בשל כך, נוזל קירור נקי יחסית נכנס לרדיאטורים.

יתרונות

לעיצובים משופרים יש את היתרונות הבאים:

• הודות לבקבוק, אין צורך להסיר את המכשיר כדי להעריך את מידת המילוי שלו. ההערכה מתבצעת באופן ויזואלי.
• ברז קבוע בתחתית המכשיר. דרכו מתנקזים מים מלוכלכים.
• המסנן מסיר אוויר מהמערכת, מה שמונע היווצרות חלודה. זה מאריך את חיי המעגל.

מאפייני מקום והתקנה

מיקום ההתקנה של המכשיר תלוי ב לאיזו מערכת חימום היא משמשת. עבור מעגלים אוטונומיים, הוא מותקן בנקודות הסתעפות, על קו החזרה לפני החיבור לדוד ועל מעקפים.

פעולה רגילה של המכשיר מבטיח התקנה נכונה. לפני התקנת כל מכשיר, יש לנקות את המעגל מלכלוך וחלודה.

ישנם סימונים מיוחדים על גבי אספן הבוץ המציינים את תנועת הנוזל דרך הצינורות.

המוצר מותקן רק בהתאם למצביע זה.

אם המנגנון אינו קבוע כראוי, תיווצר התנגדות הידראולית בתוך המבנה.

טיהור מים עדין

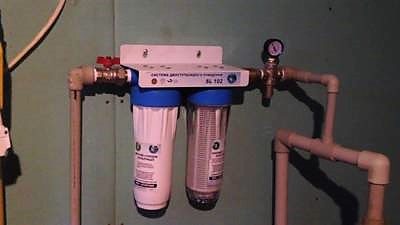

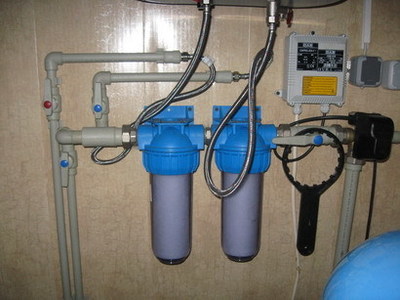

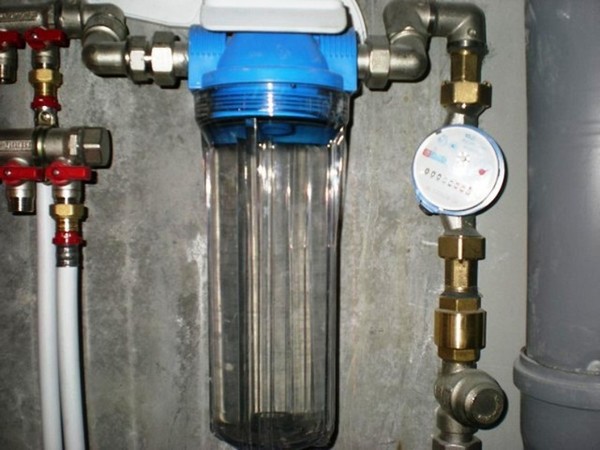

אספן לכלוך דק הוא מסנן נוסף, שנועד להסיר שברים קטנים.

לְעַצֵב

ישנם מספר עיצובים של מכשיר כזה:

• עם רשת מתכת עד 5 מיקרומטר-מיקרון;
• עם מחסנית עשויה מבד מקופל בכמה שכבות;
• עם מילוי נקבובי פולימרי;
• עם מילוי סופג מינרלים.

עקרון הפעולה

עקרון הפעולה של מסננים כאלה: מים עוברים דרך הקסטה וחלקיקים קטנים שוקעים על פני השטח שלו.

לאחר מכן, נוזל הקירור עובר דרך הצינור ללא זיהום. אספן הבוץ לניקוי עדין אינו יכול להתמודד עם שברים גדולים, ולכן אינו משמש כמסנן עצמאי. זה רק השלב האחרון של מערכת הטיהור מעגל חימום.

יתרונות

היתרון העיקרי של המסנן הוא שהוא מנקה נוזל קירור מחלקיקי לכלוך קטנים. זה מגדיל את חיי המעגל, שכן הסיכון לקורוזיה מצטמצם.

היכן ואיך הוא מותקן?

אספן בוץ כזה מותקן על צינורות אופקיים. הוא ממוקם בין הברזים כדי לסגור את זרימת המים במהלך תחזוקה.

אספן בוץ ניקוי עדין מותקן על צינור בכיוון זרימת המיםלא ניתן להתקין את המסנן בשום דרך אחרת.

מכשירי ניקוי עדין להפחית את הסיכון למצב חירום.

דגמי מגיני בוץ מגנטיים

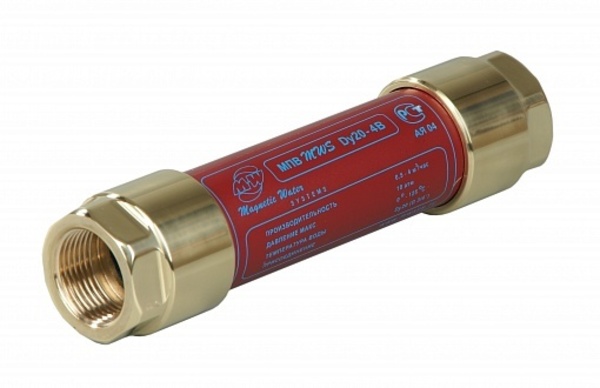

מסנן מגנטי למערכת חימום הוא מכשיר העשוי מ שני מגנטים עם קטבים קוטביים הממוקמים זה מול זה. מכשיר כזה מנקה את נוזל הקירור לא מזיהום, אלא ממתכות.

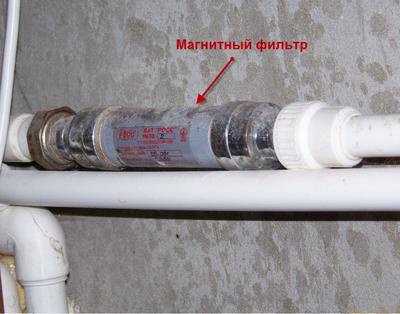

תמונה 2. פילטר מגנטי לניקוי מערכות חימום ממתכות. מותקן על צינור.

לְעַצֵב

ישנם שני סוגים לפי העיצוב מסננים מגנטיים:

• דגם נשלףמכשיר כזה מורכב משתי לוחות המקובעות על הצינור. יתרונות המכשיר הם שהוא ניתן להחלפה מהירה וקלות להתקנה.
• מגן בוץ שאינו ניתן להסרה. זהו צינור העשוי מסגסוגות פרומגנטיות.

עקרון הפעולה

קטבים מנוגדים של מגנט למשוך מתכות הקיימות בנוזל הקירור. ברגע שהם נכנסים לאזור הפעולה של המסנן, הם מתיישבים על פני השטח שלו.

יתרונות

יתרונות של פילטר מגנטי:

• המכשיר מתלכלך לאט, ולכן לא מנקים אותו במשך מספר שנים;
• מונע היווצרות אבנית על צינורות ורדיאטורים;
• מגדיל את חיי השירות של מעגל החימום על ידי שחרור נוזל הקירור ממתכות.

כללי התקנה

הֶתקֵן מותקן רק לפני משאבת הסירקולציה. נבחר מקום בעל חתך רוחב זהה של הצינור ואוסף הבוץ.

המסנן המגנטי מותקן אנכית בלבד. המכשיר מחובר באמצעות סוגריים מיוחדים.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לנקות כראוי את המסנן הגס.

תחזוקת מסנני בוץ

תחזוקה מתבצעת עבור כל סוג של מסנן. המכשירים דורשים ניקוי קבוע. במהלך עונת החימום, קולטי הבוץ נבדקים פעם בחודש. בתקופת האביב-קיץ, מניפולציה כזו אינה מתבצעת. היוצא מן הכלל הוא המסנן המגנטי, שאינו מתלכלך במשך מספר שנים, ולכן אינו זקוק לניקוי קבוע.

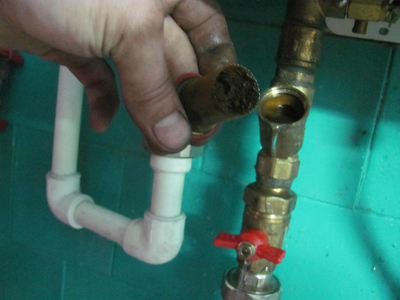

אלגוריתם ניקוי המכשיר:

• סגרו את הברזים המותקנים ליד המכשיר כדי למנוע דליפת מים;
• הניחו מיכל מתחת למכשיר כדי לנקז את הנוזלים שנותרו;
• הסר את פקק מגן הבוץ;
• לשטוף את הרשת היטב;
• לתקן את האלמנט במקומו;
• החזר את התקע למקומו המקורי;
• לפתוח את הברזים.

התקנת מסננים וניקוים באופן קבוע להאריך את חיי השירות של מערכת החימום.
