למה אנחנו צריכים את היחידה יוצאת הדופן הזו? מטרה ועקרון הפעולה של המעלית במערכת החימום
יחידת המעלית מבצעת מספר פונקציות, המספקות חום לצרכנים.
בעזרתו נוזל הקירור מתפזר באופן שווה בין כולם, ללא קשר למרחק.
למרות העובדה שישנם דגמים מודרניים יותר, הדגם הקלאסי של המכשיר עדיין מותקן בבתים.
למה צריך מעלית: המטרה העיקרית של המכשיר
פרמטרים ראשוניים של נוזל הקירור ביציאה של תחנת הכוח התרמית או בית הדוד: 105—150 מעלות צלזיוס, לחץ 6-10 ברשיעורים גבוהים כאלה נחוצים עבור:
- הישגים יעילות מקסימלית ציוד חימום;
- אפשרויות לספק נוזל קירור לאזורים מרוחקים מאוד מהספק;
- עֲבוּר תועלת כלכלית (טון מים בטמפרטורה גבוהה יותר מכיל יותר אנרגיה תרמית מאשר טון בטמפרטורה נמוכה יותר);
- מניעת אידוי מַיִם.
כאשר הנוזל מגיע לצרכן דרך הצינורות, הוא אינו נכנס מיד לרדיאטורי החימום. המדדים שלו לרשת הביתית גבוהים מדי ומסוכנים. צריך להוריד אותם.
יש צורך להפחית את טמפרטורת המים עד 95 מעלות צלזיוס, להפחית לחץ. זה דורש SNiP 41-01-2003 "חימום, אוורור ומיזוג אוויר".
סיבות:
- מים חמים ברדיאטורים עם טמפרטורה מעל 95°ג, עלול לגרום לכוויות לצרכן;
- בתוך הבית צינורות ורדיאטורים עם אינדיקטורים כאלה עלול לדלוף או להתפוצץ;
- לא ניתן להשתמש בצינורות פלסטיק בטמפרטורות כה גבוהות.
זוהי המטרה העיקרית של המעלית. זהו מכשיר אשר מביא את פרמטרי נוזל הקירור לנורמלייםזה קורה על ידי ערבוב מים קרים ממעגל החימום החוזר עם מים חמים. בנוסף, זוהי משאבת מים.
פונקציות מעלית
- ירידת טמפרטורה נוזל קירור;
- הפחתת לחץ בצינורות;
- מבטיח את זרימת המים במערכת.
מעלית - מכשיר לא נדיףאין צורך בחיבור לרשת החשמל.
עקרון הפעולה במערכת החימום

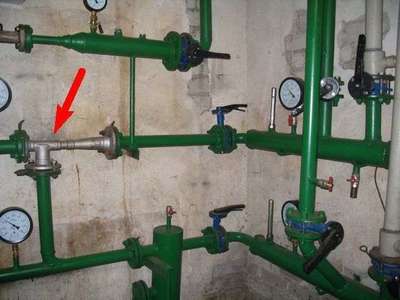

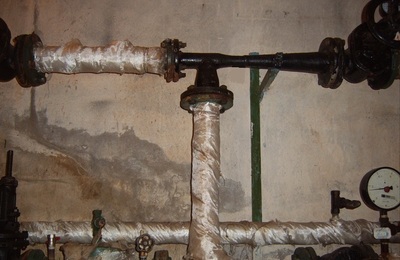

יחידת המבנה של הבית ממוקמת, לרוב, במרתף. המעלית מותקנת ביחידה זו. בין צינורות האספקה למעגל החזרההוא מחבר ביניהם.

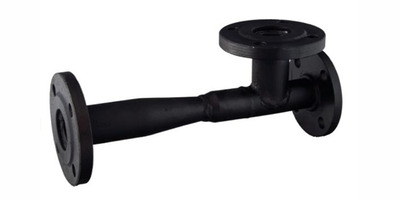

החומר שממנו עשויה יחידת הערבוב הוא ברזל יצוק או פלדה. מורכב מ-3 אוגנים. עקרון הפעולה של המכשיר מבוסס על חוקי הפיזיקה. המים בצומת עוברים את השלבים הבאים:
- מחומם מאוד ותחת לחץ גבוה, הוא נכנס לפיה., בעל צורת חרוט, קצה אחד מצטמצם. כתוצאה מכך, קצב הזרימה של נוזל הקירור עולה, אך הלחץ יורד. כאן המעלית מתחילה לפעול כמשאבת סילון מים.
- אָז, עם לחץ מופחת, מים נכנסים לתא הערבוב, שם הוא מתערבב עם הנוזל המקורר. הנוזל מגיע ממעגל החזרה מלמטה. בשלב זה, הטמפרטורה והלחץ של נוזל הקירור יורדים.
- לאחר מכן, דרך הצינורות מים מטוהרים מסופקים לצרכן.

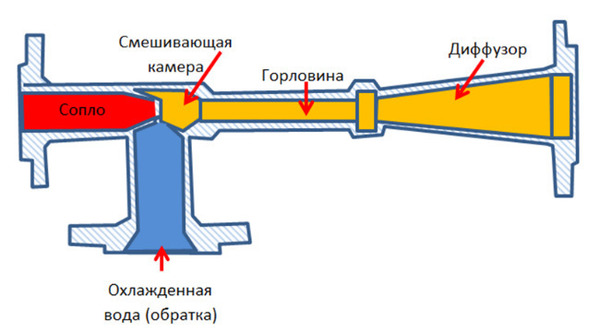

תמונה 1. תרשים סכמטי של יחידת המעלית. החצים מציינים את רכיבי מבנה המעלית.
התנאי העיקרי לפעולה תקינה של היחידה הוא הפרש הלחצים בין קו הכניסה למעגל ההחזרה.
תְשׁוּמַת לֵב! להפעלה רציפה של המעלית עליך להתקין רתמה, הכוללת: מסנני בוץ, מדי לחץ כניסה ויציאה, חיישני טמפרטורה ושסתומי תיקון.
סרטון שימושי
צפו בסרטון שמסביר מדוע יש צורך במעלית במערכת חימום.
יתרונות וחסרונות של יחידת המעלית
יתרונות מַעֲלִית:
- לא דורש חיבור לרשת החשמל;
- זוֹל;
- פָּשׁוּט בעריכה;
- לא תופס הרבה מקום;
- קל לתחזוקה;
- עבודות במערכת מרובת דירות בתים.
יתרונות אלה מאפשרים שימוש ביחידות מעלית ברוב הבתים במדינה שלנו במשך זמן רב מאוד.
פגמים:
- נדרש הפרש לחץ מים בין צינור ההחזרה לצינור הכניסה, שקשה לספק.
- אם המערכת אינה סטנדרטית, נדרש חישוב אישי מדויק לבחירת מודל והתקנת המעלית.
- כאשר מותקן התקן לא נדיף, אז אי אפשר לכוון את קוטר הזרבוביתמשמעות הדבר היא שלא ניתן לווסת את הטמפרטורה.
- לשימוש בלבד במערכת חימום מרכזית.

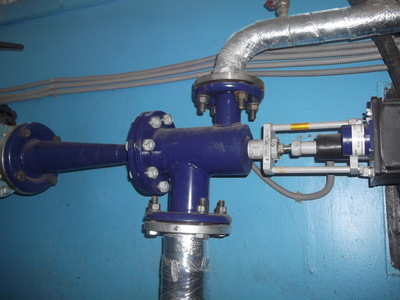

קיימים דגמי מעלית בהם ניתן לכוונן את חתך הזרבובית באופן אוטומטי. הם דורשים חיבור חשמלי. בעזרת ויסות כזה, הטמפרטורה וצריכת נוזל הקירור משתנות. אבל אחד היתרונות העיקריים אובד: עצמאות אנרגטית.
