לשמירה על לחץ תקין: כללים ומיקום התקנת מיכל התפשטות במערכת החימום

מיכל התפשטות (בולם) – מרכיב הכרחי בחימום מים.

מכיוון שנוזלים נוטים להתרחב בעת חימום ונשארים בלתי דחיזים, הלחץ במערכת עולה והמים צריכים ללכת לאנשהו.

מַנחֵת מפצה על הלחץ במערכת ומצטבר נוזלים עודפים זמניים.

מיקום מיכל ההתפשטות לחימום

מערכות חימום נכנסות סוגים פתוחים (כבידה) וסגורים (אוטונומיים). עקב הבדלים בעקרון הפעולה, מערכות אלו משתמשות במיכלי התפשטות שונים. בהתאם לסוג החימום, גם מיקום המכשיר משתנה.

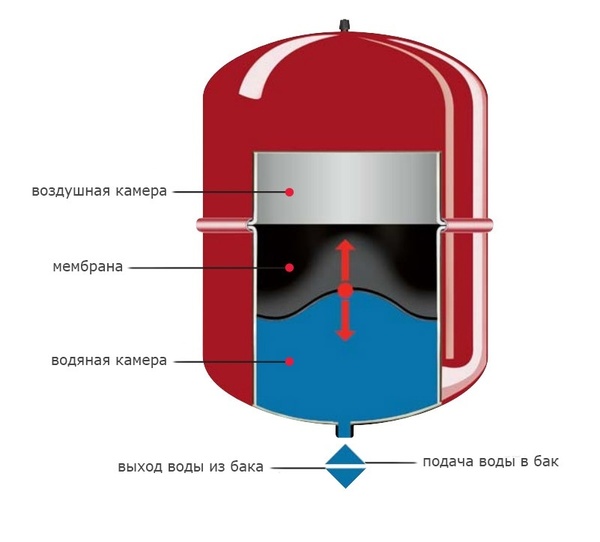

תמונה 1. מבנה מיכל התפשטות למערכות חימום. החצים מראים את חלקי המבנה.

עם מחזור דם טבעי אוויר מצטבר בנקודה הגבוהה ביותר של המערכת, והמצבר ההידראולי מותקן שם. המיכל הלא-הרמטי מאפשר לעודפי מים ואוויר לכוד לצאת בחופשיות.

במקרה של כפייה סירקולציה להוצאת אוויר מסופקת על ידי ברזים מיוחדים. מיכל אטום משמש לשמירה על לחץ קבוע במערכת. חימום כזה יפעל כראוי. בכל מיקום של בולם זעזועים.

כללים ומיקום התקנה

מכשיר שנבחר והותקן כהלכה לא רק מפצה על התפשטות תרמית ומייצב לחץ, אלא גם:

• מנטרל את ההשפעה של טמפרטורות גבוהות על ציוד;
• מגדיל את חיי השירות של כל רכיבי המערכת;
• מגביר את האמינות והבטיחות.

היכן למקם את המכשיר במערכת פתוחה

בולמי זעזועים משמשים לחימום שאינו תלוי באנרגיה מגיליונות פלדה או מחומרים פולימריים. המיכל הוא מיכל מרובע או מלבני המצויד במכסה לא אטום להגנה מפני פסולת, צינורות לחיבור צינור חימום וצינור מוצא.

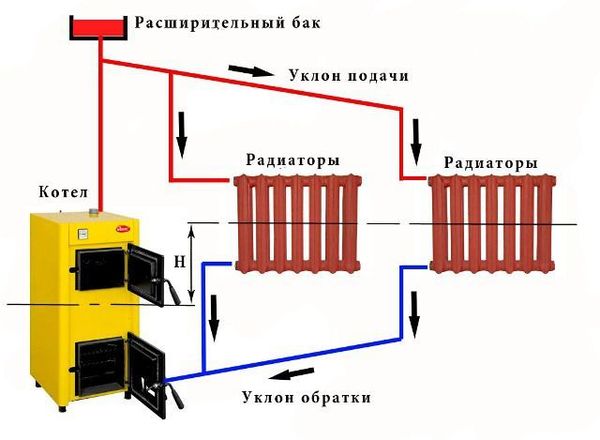

תמונה 2. תרשים של מערכת חימום פתוחה. מיכל ההתפשטות, המותקן בנקודה הגבוהה ביותר של המבנה, מסומן באדום.

מכיוון שקירות ותפרים של המוצר נמצאים במגע מתמיד עם לחות ואוויר, הם נתון לקורוזיהזה טוב אם למיכל יש ברז ניקוז לצורך תיקון או החלפת המכשיר.

התקנת מיכל במערכת פתוחה מתבצע בנקודה הגבוהה ביותר שלו. לעתים קרובות המכשיר מותקן בעליית הגג. אז כדאי לספק צינור להוספת מים. יהיה צורך לבודד בנוסף את המיכל כדי למנוע אובדן חום. אם תניחו את המכשיר על גבי העלייה מיד מעל הדוד, אז טמפרטורת נוזל הקירור הנכנס למיכל, תמיד יהיה גבוה ככל האפשר, אשר יכול להפוך למקור רעש. לכן, עדיף למקם את המיכל על סיבוב החזרה.

כיצד להתקין במערכת סגורה והיכן המקום הטוב ביותר להתקין

המכשיר עבור המערכת התלויה באנרגיה מספק אטימות מוחלטת ונוכחות של קרום (צלחת או בצורת אגס) המפרידה בין חלקי האוויר והמים של המיכל. כאשר מים נכנסים, הסרעפת השטוחה נמתחת לכיוון חלק האוויר, ומגדילה את נפח המיכל.

במיכל בעל ממברנה בצורת אגס, נוזל הקירור נכנס לבלון גומי, אשר, ככל שהוא מתרחב, דוחס את האוויר סביבו.

הנוזל אינו בא במגע עם המתכת, מה שמאריך את חיי השירות של המוצר. בנוסף, ניתן להחליף את קרום הבלון אם הוא ניזוק, אך לא ניתן להחליף את קרום הפלטה.

גם מיקום המיכל בחלל חשוב. כאשר נוזל נכנס מלמטה, נוח יותר לנקז אותו מהמיכל. אבל בועות אוויר הנכנסות פנימה יפחיתו את הנפח השימושי. מקמו את המיכל כאשר השסתום פונה כלפי מעלה זה יבטל אותו, והניקוז יוקל על ידי שסתום סגירה מול המכשיר.

חשוב לספק עבור גישה נוחה למחסנית לתחזוקה נוספת. אם תתקינו את המכשיר על צינור החזרה, זה ימנע טמפרטורות גבוהות מדי. והתקנה למשאבת הסירקולציה יגן מפני עליות לחץ חזקות.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את מיכל ההתפשטות המתאים למערכת החימום שלכם.

כיצד להאריך את חיי מיכל ההתפשטות?

מיכל ההתפשטות הוא לרוב נכשל בטרם עת עקב השגיאות הבאות:

• עקב רכישת בולם באיכות ירודה ממוכרים לא אמינים;
• עקב התקנת המיכל כאשר שסתום הכניסה כלפי מטה;
• עקב התקנת המכשיר מאחורי המשאבה;
• עקב נפח שנבחר בצורה שגויה של המצבר ההידראולי;
• עקב התקנת המיכל מיד ביציאת הדוד.

גישה מתחשבת לעריכה יחסוך לכם תקלות והוצאות מיותרות. מד לחץ ושסתום בקרת לחץ ידני יעזרו לכם להבחין בבעיה בזמן ולמנוע תאונה.
