הפעלת חום דרך צינורות! משאבה צנטריפוגלית לחימום וסוגים אחרים של התקני סירקולציה

משאבת סירקולציה (מחזור) היא רכיב במערכת החימום, שהיא מכשיר בעל פונקציות שאיבה ויניקה.

הוא מותקן בצינור מערכת החימום ומבטיח פיזור חום אחיד בחדר.

אילו סוגי משאבות סירקולציה ביתיות קיימות: צנטריפוגליות, אינרציאליות, מאולצות

יש משאבות צֶנטרִיפוּגָלִי, הם מזיזים נוזלים באמצעות כוח צנטריפוגלי.

היחידה יכולה לפעול גם באמצעות כוחות אינרציאליים, אשר נובעים תחת השפעת תהליכים תנודתיים בנוזל הנשאב.

מכשירים כאלה נקראים אינרציאליים. אגרגטים כפויים לספק תנועה כפויה של נוזל לאורך מעגל סגור.

המכשירים מכילים את המרכיבים הבאים:

• גוף עם חילזון שאליו מוברגים צינורות המעגל.
• מנוע חשמלי.
• רוטור עם אימפלר.

בהתאם לשאלה האם הרוטור בא במגע עם נוזל מערכת החימום, הם מחולקים ליחידות עם רוטורים יבשים ורטובים.

עם רוטור רטוב

התקני סירקולציה של רוטור רטוב מותקנים בצינורות קצרים. הרוטור ממוקם בתוך מים, אשר מקררים את המנוע ומשמנים את החלקים.

ליחידות אלו היתרונות הבאים:

• אין ליצור רעש במהלך הפעולה;
• למהירות הסיבוב יש מיתוג ללא שלבים;
• אמין בפעולה;
• הם קלים להתקנה ולתפעול;
• אינם דורשים תחזוקה;
• צורכים מעט חשמל;
• בעלי משקל ומידות קטנים.

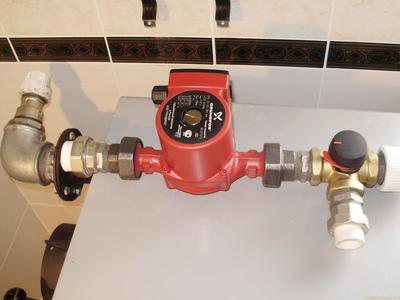

תמונה 1. משאבת סירקולציה עם רוטור רטוב. המכשיר מותקן על צינורות מערכת החימום.

בין החסרונות, נוכל לציין הספק נמוך של המכשירים. לכן, הם אינם מתאימים לצרכים תעשייתיים. אבל עבור מערכות חימום פרטיות, זוהי האפשרות הטובה ביותר.

מכשירים כאלה יכולים לעבוד רק עם מים לא מזוהמים, ולכן עדיף להתקין אותם בכניסה למערכת. מסנן בוץ.

חשמלי עם רוטור יבש

במערכות חימום לחללים גדולים, אני משתמש במכשירי סירקולציה בעלי רוטור יבש. למכשירים יש מנוע חשמלי וחלק פועל של הרוטור. מופרדים על ידי טבעות איטוםהרוטור אינו בא במגע עם נוזל הקירור. הוא מקורר על ידי מאוורר, ולכן הוא יוצר רעש במהלך הפעולה.

יתרונות של מכשירים סיבוביים יבשים:

• מקדם ביצועים גבוה (COP);
• לא תלויים באיכות מקור האנרגיה.

החסרונות כוללים:

• רמת רעש גבוהה;
• הצורך בהחלפה תכופה של טבעות איטום.

בגלל הרעש עדיף להתקין אותו בחדר נפרד.

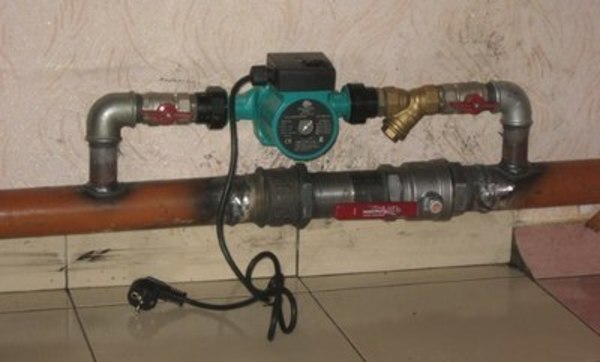

תמונה 2. משאבת מחזור עם רוטור יבש. מצוידת במאוורר המקרר את המכשיר הפועל.

ישנם שני סוגים של מכונות רוטור יבש:

• אֲנָכִי (המנוע ממוקם אנכית, צינורות היציאה והכניסה נמצאים על אותו ציר);
• לְנַחֵם (יש להם כניסה צירית ופלט רדיאלי; למנוע החשמלי יש יחידות הרכבה).

התקני רוטור יבש מותקנים ברשתות חימום כאשר יש צורך ליצור לחץ גבוה של הנוזל הנשאב.

סוגי התקנים ברשת

ברשתות מרכזיות של ערים ומחוזות קטנים גדולים, משתמשים במכשירים בעלי הספק גבוה - משאבות רשת. הן מסוגלות לשאוב מים בטמפרטורה גבוהה - מעל 180 מעלות צלזיוס. אבל יחידות אלה יכולות לעבוד רק עם מים נקיים, שבהם ריכוז החלקיקים המכניים הוא מינימלי.

המכשירים עשויים מחומרים עמידים בפני קורוזיה וטמפרטורות גבוהות. ברזל יצוק או פלדה 40, 45. יש להם עיצוב פשוט. הפיר אופקי, הצינורות נמצאים בחלק התחתון של הגוף, כך שניתן לפרק את המכשיר ללא פירוק.

כיצד לבחור מכשיר מחזור משאבה לחימום?

בחירת יחידה תלוי בפרמטרים של מערכת החימום.

התאמת מאפייני המשאבה לפרמטרים של מערכת החימום יבטיח יעילות וחסכון בעלות של העבודה.

בעת בחירת מכשיר, נלקחים בחשבון הפרמטרים הבאים:

• ביצועים;
• לחץ (יכול להיות בטווח 4-12 מטרים);
• מידות;
• רעש שנוצר;
• קלות הטיפול והתחזוקה.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין כראוי משאבת סירקולציה במערכת חימום.

מַסְקָנָה

משאבות סירקולציה ממלאות תפקיד חשוב בפעולת מערכת החימום. הבחירה הנכונה תלויה יעילות מערכת החימום כולהאם קשה לבחור יחידה בעצמכם, עדיף לפנות למומחים שיבצעו את החישובים הדרושים ויבחרו דגם מתאים לתנאים ספציפיים.
