כל החום יישאר בבית! דוד עץ עם מעגל מים: מאפיינים, ייצור

מעגל מים - תכנון בקרת אקלים של משטר הטמפרטורה הנדרש.

מהותו טמונה בעובדה שכאשר מערכת הקירור פועלת, המנגנונים מוציאים חום, ואלה הפועלים במצב חימום פולטים אותו.

על פי התכנון הטכני, הוא מיוצג על ידי דוד דלק מוצק. בעת השימוש בו החום המצטבר לא "עף מהחלון" כמו בחימום קונבנציונלי, ומאוחסן בתוך חדרים מחוממים.

היתרון המוחלט של מערכות חימום כאלה הוא עקרון הבטיחות. במקרה של כיבוי חירום של מקורות אנרגיה מסורתיים, ניתן לחסוך בחום הודות ליחידה נוספת הפועלת במצב אוטונומי.

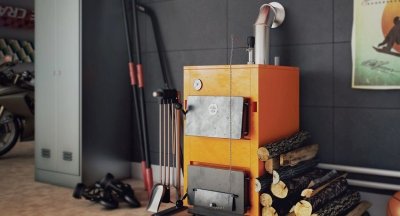

דוד עצים עם מעגל מים

סכמת הפעולה של המכשיר די פשוטה. לאחר הדלקת העץ הנוזל מתחמם, אשר בתורו נכנס למערכת החימוםאם היחידה מותקנת מול דוד גז, ניתן לא רק להגביל את השימוש במקור אנרגיה זה, אלא גם להחליף אותו לחלוטין בדלק מוצק.

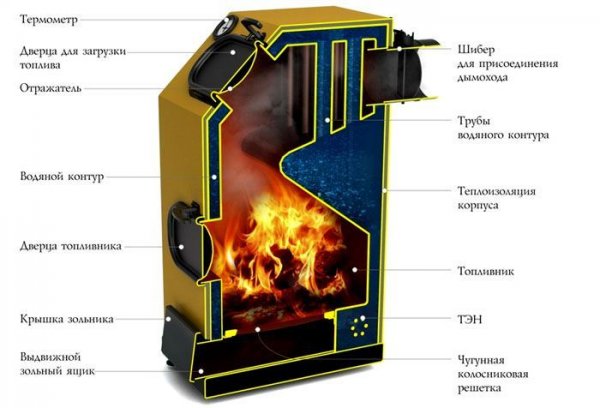

תמונה 1. סכימה של דוד חימום המופעל על עץ עם מעגל מים. החצים מציינים את חלקי המכשיר.

עם חשיבה נכונה, הבנה של תהליכים פיזיקליים, יחידה דומה יכולה להיעשות בעצמךאחרי הכל, הבסיס של כל מערכות הדלק המוצק המיוצרות בשיטות מלאכת יד טמון בשריפה חסכונית של עצי הסקה, חימום יעיל של מחליף החום והצינורות.

יתרונות התקנות דלק מוצק ביתיות:

• מחיר עלות יחידה כזו הרבה יותר זול, מאשר מערכות חימום אחרות;
• חיבור נכון, אינטראקציה איכותית עם מערכת החימום מאפשר פיזור חום על פני שטחים גדולים, מאשר מכשירים אחרים;
• העברת חום משמעותית מַנגָנוֹן;
• משאב האנרגיה הוא עצי הסקה רגילים, שרכישתו לא תגרום לקשיים כלשהם;
• עצמאות מערכת החימום מאפשר להוציא מכלל שימוש מקורות אנרגיה חשמליים וגז;
• עלויות פיזיות וחומריות נמוכות עבור הפרויקט כולו.

פגמים:

• חוסר מצב חימום אוטונומי, המערכת פועלת אך ורק תחת בקרה ידנית;
• יְעִילוּת יחידה דומה קצת מוגזם;
• מראה לא ייצוגי;
• אפשרות של הרכבה לא נכונה מערכות.

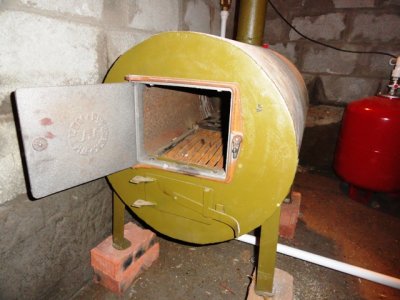

בניית דוד עץ עם חימום מים

אפשרות מקובלת לייצור DIY היא יחידת דלק מוצק עם חימום מעגלי.

המכשיר כולל שני מיכלים המתאימים אחד בתוך השני. המיכל הפנימי משמש כתיבת אש, והחיצוני כמיכל חימום.

ציוד ביתי יכול לפעול הן על עץ והן על סוגים אחרים של דלק מוצק.

רכיבי דוד ביתי:

• תיבת אש מתכת עם דלת;
• תא אפר עם דלת;
• אספן פיח;
• מכשיר ארובה;
• צינור פלדה;
• שסתום בולם;
• אביזרי יציאה וכניסה;
• מכסה ברזל יצוק או פלדה;
• פוסטים של תמיכה.

יעילות דוד דלק מוצק עם חימום מעגלי מושג באמצעות סירקולציה מתמדת של נוזל קירור. הנוזל החם עולה בצינורות, החלל המתפנה מתמלא במים קרים, המתחממים עם הזמן. בשל התנועה המתמשכת של הנוזל דרך מערכת החימום, נשמרת הטמפרטורה הנדרשת בכל חדרי הבית.

ריתוך עשה זאת בעצמך

החומרים לייצור המכשיר די זולים, והכלים הנדרשים לעבודה קלים למציאה. מאת אומן הבית יידרשו מיומנויות מסוימות בריתוך ואינסטלציה.

תצטרכו:

1. מיכל מתכת (חבית רגילה, ללא סימני קורוזיה). גוף היחידה חייב להיות אטום לחלוטין. אם ישנם פגמים, הם מרותכים וממלאים במים. כל דליפה קלה ביותר אינה נשללת.

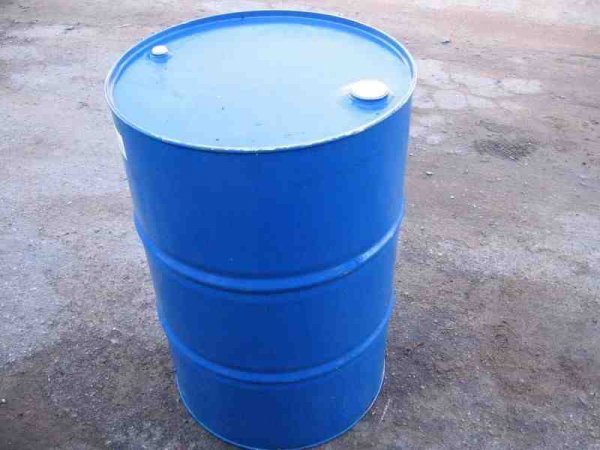

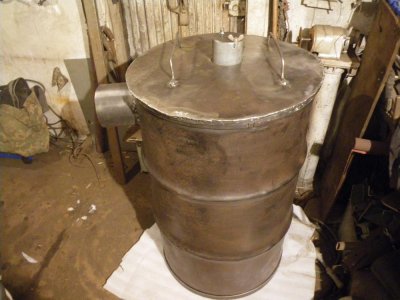

תמונה 2. חבית מתכת המתאימה לייצור דוד עץ. לפני העבודה איתה, יש להסיר את הצבע.

1. יריעות מתכת עבות לריתוך מחליפי חום. ניתן להחליף רדיאטורים תוצרת בית בסוללות ברזל יצוק משומשות. במקרה כזה זה מספיק 5-6 חלקים. ברזל יצוק משמש כמוליך חום טוב, ושומר על הטמפרטורה הנדרשת לאורך זמן.
2. צינורות פרופיל עבור ארובה, התקנת מסגרת.
3. דלתות, בולמי זעזועים, סורגים. אם הבית גדול, יהיה צורך במשאבת סירקולציה, מכיוון שנוזל הקירור לא יעלה דרך הצינורות. ניתן להפשיר את המערכת במהלך התקופה הקרה. מומחים ממליצים לרכוש מדחום ומד לחץ עבור המכשיר המותקן.
4. כדי לחלק את הצינורות, יהיה צורך להתקין אביזרי מתכת-פלסטיק ורדיאטורים מברזל יצוק, שכן יחידות דלק מוצק עם חימום מעגלי לא יוכלו לתפקד כרגיל בלעדיהם.

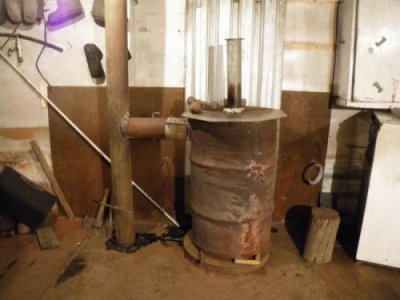

כיצד להרכיב מכשיר בצורה מלאכת יד

אחד מכלי העריכה העיקריים יהיה מכונת ריתוך. אם אין לך ניסיון עבודה, עבודה נוספת מסוכנת.

אלגוריתם הרכבת הדוד:

1. צור שרטוט (לפחות בצורה סכמטית) הרכבה עתידית של הדוד ומעגל החימום.
2. הרכב את הבסיס שיתמוך ביחידה. משתמשים בצינורות פרופיל או בפינות מתכת. מוצע לעצב את החלק העליון של המכשיר בצורה מקושתת, שתאפשר לחבית לתפוס עמדה יציבה יותר.
3. הכינו את החבית. צרו חורים עבור תיבת האש ותא האפר, עבור הארובה, כמו גם פתחי הכניסה והיציאה.
4. המיכל מותקן מאחורי תיבת האש. אחת האפשרויות של דודי עץ היא שגזי הפליטה עוטפים את היחידה, ועוזרים לחמם את מחליף החום. התקנת המכשיר מתבצעת אנכית לחלוטין, הפיה מחוברת מראש לחורים שנעשו.
5. הם מתקינים צינור ארובה ממתכת ומכינים את המכסה עם דלת. הארובה מובלת החוצה לפתח אוורור משותף. אם אין אוורור, הצינור מובל החוצה אל הגג.

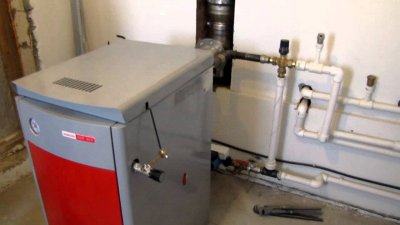

הַבָּא, מומלץ לבדוק את יחידת הקונטורה הביתיתתצטרכו דלק, אותו מניחים בתיבת האש ומדליקים. אם אין דליפה של גזי פליטה, המשיכו להתקין את הצנרת ברחבי החדרים.

עצה:

• בעת ההתקנה, יש לשקול היטב את בחירת המעגל הנכונה: נוכחות של צינור אחד יוצרת חימום לא אחיד, שני צינורות מאפשרים לווסת את הטמפרטורה בעת התקנת ברזי Mayevsky בקצות הרדיאטורים;
• חבר את האביזרים והסוללות ברצף;
• הנח את מיכל ההרחבה על צינור האספקה.

לאחר האבחון, אנו בודקים את המבנה, מסירים ליקויים ומתחילים את תהליך החימום.

קשיים אפשריים במהלך ההרכבה

חשוב לדעת כי מכשיר דלק מוצק תוצרת בית שייך לאזור הסיכון ונכלל בקבוצת המבנים בסיכון גבוה. בעיות אפשריות בהרכבה שגויה:

• אי התאמה של קוטר צינור הארובה מוביל לטיוטה גרועה וירידה בטמפרטורה במערכת.
• דלתות דוד לרוב אינן אטומות, בגלל זה, קיימת אפשרות של דליפת עשן לתוך תיבת האש, וקיים סיכון להרעלת פחמן חד-חמצני.
• התקנת המכשיר ללא התקני בטיחות. זה מתייחס לשסתום הפיצוץ לשחרור אוויר ולמיכל ההתפשטות.
• היווצרות עיבוי בארובה עקב הרכבה לא נכונה של המערכת.
• אם קטע הארובה אופקי, חשוב להתקין תיקון (כיסוי מיוחד) שיש לנקות באופן קבוע מפיח כדי להגן על החדר מפני אש.

גורמים לתקלות במהלך פעולת המערכת

במהלך הפעלת דוד תוצרת בית, עלולים להתעורר קשיים מסוימים. זה לא בהכרח נובע משגיאות שבוצעו במהלך עבודות ההתקנה. הבעיות הנפוצות ביותר הן:

1. נזילת מעובה מהיחידההסיבה לכך היא מצב טמפרטורה נמוכה של צינור ההחזרה. כדי למנוע זאת, תצטרכו לוודא שהטמפרטורה לא תרד. מתחת ל-60 מעלות.
2. הדוד מתחמם יתר על המידה. הסיבות לכך מגוונות:

• יצירת חום עודף — מתרחש כאשר המכשיר מייצר אנרגיה נוספת על פני שטח קטן, המים רותחים וחום מיותר יוצא דרך שסתום הבטיחות;
• עצירת משאבת הסירקולציה: כאשר המשאבה מנותקת, מחזור אספקת החום נעצר. המערכת רותחת, ומשחררת עודפי חום דרך שסתום הבטיחות.

1. עשן דולף דרך הדלתות. יש צורך לנקות את הארובה.
2. מים דולפים מהארובה. נצטרך לבודד את מכסה המנוע.
3. צריכת דלק מוגזמתהחדר מבודד בצורה גרועה, יעילות החומרים הדליקים נמוכה.

סרטון שימושי

צפו בסרטון, שמסביר כיצד להכין דוד חימום המופעל על עץ עם מעגל מים בעצמכם.

תוצאות

אין לערב חובבנים בהרכבה ותחזוקה. שירות זה עלול להפוך למסוכן ולהוביל לתוצאות טרגיות. להפעלה מוצלחת של יחידת חימום ביתית, יידרש הקפדה קפדנית על אמצעי זהירות.
