כיצד לחבר דוד חשמלי בקלות ובמהירות: התקנה עצמית וניסיון

התקנת דוד חשמלי לא דורש קבלת היתרים כלשהם וניתן לבצע זאת לחלוטין באופן עצמאי.

לשם כך, עליך להיות בעל כישורים מינימליים בתחום עבודות חשמל ואינסטלציה ולדעת כללי התקנה חשמלית (EIR), אשר מתארים בפירוט את כל העבודה עם מכשירי חשמל - אחרי הכל, החלק החשמלי של המכשיר הוא זה שדורש אחריות מיוחדת במהלך ההתקנה.

מה נדרש כדי להתקין דוד חשמלי בעצמך?

בעת התקנת הדוד תצטרכו החומרים והכלים הבאים:

• מקדחה או מקדחת פטיש ליצור חורים בקיר במקום בו מותקן המכשיר;
• עוגנים, דיבלים, ברגים לחיזוק אלמנטים של התקנה;
• מברג או מפתחות, בהתאם לסוג המחברים;
• בִּניָן רָמָה להתקנת המכשיר בצורה אופקית לחלוטין;
• רוּלֶטָה לבצע מדידות;
• סַמָן לסימון;
• מתאמים ופלנגים לקיבוע הדוד לצינורות;
• צינורות להתקנת הרתמה;
• מפתח צינורות או צבת מתכווננת להידוק חיבורים הברגה;
• שקע עמיד למים, כבלי חשמל לחיבור לרשת החשמל הביתית;
• מחוון מברג לבדוק את רשת החשמל;
• קֶרֶשׁ להרכבה (בדגמים המותקנים על הקיר);
• הוֹרָאָה למכשיר;
• תָכְנִית הַתקָנָה.

בחירה והכנת מקום להתקנה בבית פרטי

מיקום הדוד אינו מוגבל, אך בעת בחירתו, עליך לפעול לפי מספר כללים:

• אם אפשר, עדיף למקם את המכשיר ב... בחדר נפרד, כדי להפחית את הסבירות לנזק מקרי או להתערבות בלתי מורשית בפעולתו.
• יש למקם את המכשיר בצורה כזו שניתן יהיה להשתמש בו בהמשך. גישה נוחה לתחזוקה ולצנרת שלו.
• דוודים המותקנים על הקיר עם גופי חימום מותקנים לא נמוך מ-1.5 מטר מגובה הרצפה.
• מצורפים מודלים של אינדוקציה ואלקטרודה בכל גובה, אבל רק בֵּמְאוּנָך.
• יהיה רציונלי יותר למקם את הצינור התחתון של המכשיר מתחת לרדיאטורי החימום, אשר ייצור תנאים טובים יותר לזרימת נוזל הקירור.
• לא אמור להיות בחדר לחות גבוהה, כדי למנוע נזק לדוד החשמלי.
• יש להגן על המכשיר מפני מגע מקרי. מַיִם.
• כדי להפעיל את המכשיר, ספק כוח חד פאזי או תלת פאזי, בהתאם לסוגו.

מיקום התקנת הדוד חייב לכלול מרחקים מינימליים מחפצים אחרים:

• עד התקרה - 80 ס"מ;
• לרצפה - 50 ס"מ;
• אל הקירות - 5 ס"מ;
• לצינורות הקרובים ביותר - 50 ס"מ;
• לתחזוקת הדוד מלפנים - 70 ס"מ.

לפני התקנת דוד חשמלי, מבוצעות העבודות הבאות:

• הוא סגור באמצעות ציוד סגירה גישה למים למערכת.
• כל המשטחים מנוקים מאבק ולכלוך.
• החיווט החשמלי נבדק לצורך התאמה נתוני הדרכון של המכשיר והיעדר נזק. אם מתגלים ניתוקים, החיבור משוחזר ומבודד.

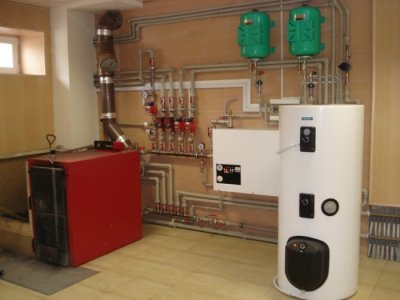

כיצד להתקין דוד חשמלי

לפני תחילת העבודה, כל הרכיבים המותקנים נבדקים שלמות והיעדר נזק, דבר שעלול להוביל לתקלה בדוד. העבודה מתבצעת בסדר הבא:

• בעזרת פלס וסרט מדידה, סמנו על הקיר מקום לתליית המכשיר. הסמן מסמן את הנקודות לקידוח חורים.

אסור שיהיו קווי מים או חשמל בקרבת מקום ההרכבה.

• זה קבוע לקיר צלחת הרכבה לתליית המכשיר. הוא מפולס באמצעות פלס ומאובטח בחורים שנקדחו מראש בעזרת דיבלים.
• המכשיר תלוי על הבר ו מתוקן על זה.
• דגמי רצפה מותקנים על דוכן מיוחד, כלול בערכת האספקה.
• זה מותקן התקן זרם שיורי (RCD). יש צורך לכבות את הדוד באופן אוטומטי כאשר הזרם ברשת עולה לערך קריטי מסוים.
• אם המכשיר מופעל על ידי תלת פאזי רשתות, ואז הוא מותקן לידו מפסק זרם.
• חתך רוחב של חוט נחושת לא פחות מ-4 מ"ר השקע מחובר לרשת הארקה של הבית. אסור לחבר אותו לצינורות מתכת ולחפצים אחרים שאינם מיועדים למטרה זו.
• הוסף במידת הצורך ציוד שאיבה כדי להגביר את הלחץ ברשת.

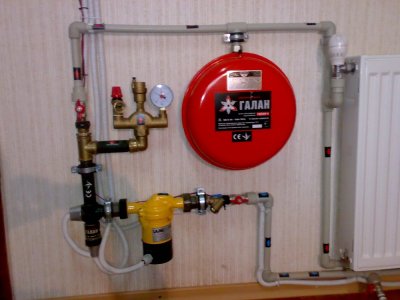

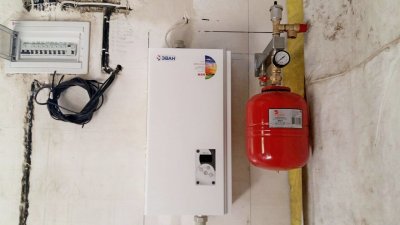

חיבור למערכות חימום ואספקת מים

בהפקה כְּרִיכָה דוד חשמלי. זה תלוי בדגם שלו ומתואר בהוראות למכשיר. עבור סוג הצנרת הקלאסי תצטרכו:

• ציוד כיבוי, המאפשר לך לכבות את המכשיר לצורך החלפה או תיקון.

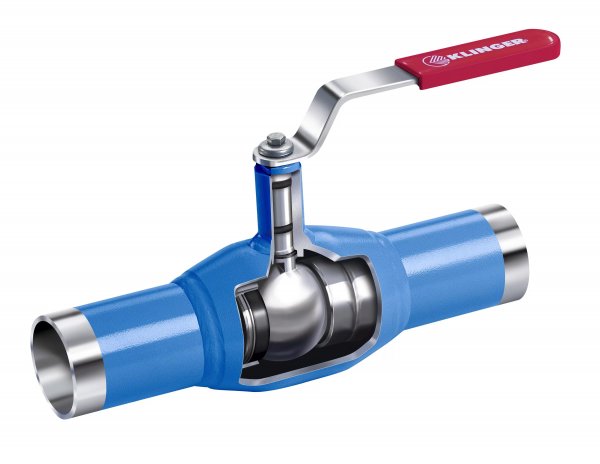

  תמונה 1. שסתום כדורי פלדה בקוטר סטנדרטי עם ידית, סדרה 282, יצרן - Temper, רוסיה.

• לְסַנֵן לסנן חלקיקים שעלולים לפגוע בציוד.
• שסתומי בטיחות ואל-חזור.

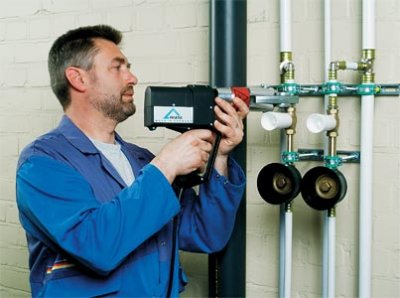

• צינורות, מחברים ומרפקים.
• סוֹגְרַיִם לצורך חיבור צינורות.
• מד לחץ ומדחום.

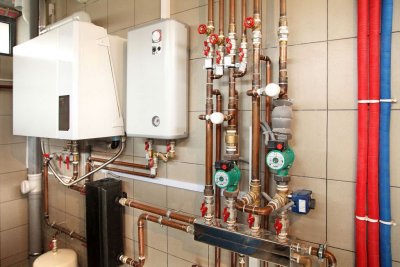

הדוד מחובר למערכות החימום והאספקה ​​של המים לפי אותם כללים:

• הדוד מותקן ב קריסת מערכת. בנקודות ההכנסה מותקנים שסתומים תלת-כיווניים וצינור עוקף. אלמנטים אלה מאפשרים לך לסגור את זרימת המים דרך המכשיר ולכוון אותו לצורך תיקונים או תחזוקה.
• כדי להקל על לחץ עודף במערכת, מותקן שסתום שחרור לחץ. שסתום בטיחות, הגנה עליו מפני נזק.
• מותקנת כניסה לדוד לְסַנֵן.

ריצת מבחן

לאחר השלמת כל עבודות ההתקנה והחיבור של הדוד החשמלי, המערכת מוכנה להפעלת ניסיון בסדר הבא:

• פְּתִיחָה ברזים על הדוד, המשאבה ומיכל ההתפשטות.
• פְּתִיחָה שסתומים או תרמוסטטים על סוללות חימום.
• הם סוגרים מנופי מייבסקי וברזים על סעפת.
• מערכת החימום מלאה בנוזל קירור, ומערכת אספקת המים החמים מלאה במים. לשם כך, מי ברז מסופקים לשסתום הכניסה של הקולט או הדוד. הלחץ צריך לעלות. עד 1.5 אטמוספרות.

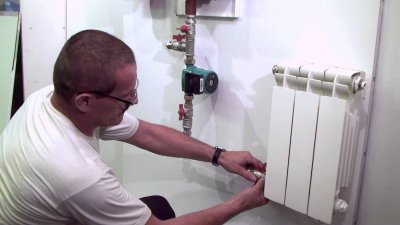

• לאחר מילוי רשת החימום עם ברזי מייבסקי, האוויר המצטבר שם משתחרר מהרדיאטורים. לשם כך, בתורם, כל הרדיאטורים נפתחים בכיוון זרימת המים. מנופי מייבסקי, ברגע שהאוויר מפסיק לצאת מהם ומופיעים מים, הברז נסגר.
• לאחר הליך זה, הלחץ במערכת עשוי לרדת. זה נורמלי, תצטרכו להוסיף עוד מים ללחץ ההתחלתי. 1.5 אטמוספרות.
• לאחר מכן, האוויר משתחרר ממשאבת ההזרקה דרך בורג מיוחד על גופו.

לאחר הכנת המערכת, מתבצעת ניסוי של המערכת:

• הדוד מתחיל לפעול למשך 10-15 דקות. כל 2-3 דקות. אתה צריך לפתוח את בורג הניקוז ולבדוק אם זורמים משם מים.

אם יש דליפה, הכל תקין ואתה יכול להמשיך את הבדיקה. אם לא, הצטבר אוויר במערכת ויש לשחררו.

• בעת ההפעלה, יש צורך לפקח על הלחץ במערכת ולתחזק אותו. ברמה של 1.5 אטמוספרות, ומוסיפים מים ככל שהם יורדים.

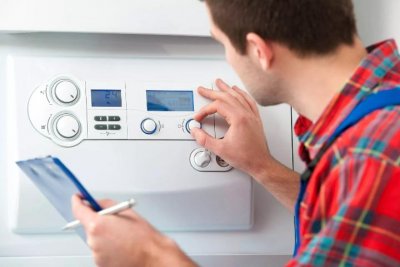

• לאחר מכן, הדוד מופעל בטמפרטורה מופחתת. עוצמה (40-50 מעלות צלזיוס) וכל הרדיאטורים בבית נבדקים. הסימן העיקרי להתקנה וחיבור נכונים של המכשיר הוא מערכת מתפקדת במלואה כשעה לאחר ההפעלה.
• אם הכל עובד כשורה, ניתן להפעיל את הדוד בעוצמה מלאה. עוצמה (70 מעלות צלזיוס). במצב זה, יש לאפשר למערכת לפעול במשך מספר שעות כדי לוודא שהמכשיר מחובר כהלכה.

למה צריך לשים לב כשמתחילים

במהלך הפעולה, יש צורך לפקח על מצב הדוד ולשים לב אליו הסימנים הבאים, המאפיינים את החיבור או הכשל השגויים שלה:

• עלייה בלחץ במערכת.
• אִי אֶפְשָׁרוּת ויסות טמפרטורה בדגמים המסוגלים מבחינה טכנית לעשות זאת.
• נקישות, רעשים וצלילים אחרים בדוד.
• מָהִיר רְתִיחָה דוּד.
• צריכה גבוהה חַשְׁמַל.
• חיישן מד הטמפרטורה מראה טמפרטורה גבוהה, אך מערכת החימום למעשה קרה.

במצבים אלה ואחרים שבהם הדוד אינו פועל כראוי, יש צורך כבה אותו מיד ולפנות למומחים אשר יבינו את הסיבות ויתקנו את החיבור השגוי אם התרחש.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין דוד חשמלי בביתכם בעצמכם.

כללי בטיחות

בעת התקנת הדוד, יש להקפיד על אמצעי הבטיחות הבאים:

• כל העבודה חייבת להתבצע על מקטע מנותק של רשת החשמל.
• החיווט חייב להתאים עוצמת המכשיר.
• חובה לבצע הַאֲרָקָה מכשירים.
• יש לעמוד בכל הדרישות בין מבני הבניין לגוף הדוד. מרחקים מומלצים.



• כבלי החשמל מותקנים בתוך אטימה כיסויי מגן כדי להגן עליהם מפני חדירת מים.
• קו החשמל המספק את המכשיר מסופק מפסק חשמלי בודד.
• צנרת הדוד מחוברת לקיר או לתומכים כדי להפחית את העומס על גופו.
• הקיר עליו מותקן המכשיר מוגן מפני התחממות יתר. יריעה מחומר שאינו דליק.
• הדוד החשמלי אינו מותקן ליד מקורות מים או מים זורמים.

אי עמידה בכללים אלה עלולה לא רק לגרום לכשל במכשיר, אלא גם להוביל ל... נפגעים אנושיים. לא קשה להימנע מתוצאות עצובות אם תבצעו בזהירות ובאיטיות את כל העבודה בהתאם להמלצות.
