האם ניתן להכין דוד חשמלי במו ידיכם: כללים להרכבת דוד ביתי

חימום הבית שלך עם חַשְׁמַל — האפשרות המתקדמת ביותר מבחינה טכנולוגית. אנרגיה חשמלית מומרת לאנרגיית חום ללא הפסדים ומועברת בצורה נוחה וזולה.

ישנם מספר פתרונות סטנדרטיים לארגון חימום - משאבות חום, מזגנים הפוכים, רדיאטורים אינפרא אדום קרמיים, קונווקטורים, דודי חשמלהתקנת דוד חשמלי היא פופולרית.

דוד חשמלי לחימום ביתי

יתרונות התקנת דוד חשמל מרכזי:

1. בַּקָשָׁה סוגים אחרים של דלק במקביל לחשמל.
2. אפשרות להטמעה ב מערכת חימום קיימת.
3. חִסָכוֹן על תנורי חימום.
4. פַּשְׁטוּת עיצוב ותחזוקה.
5. חִסָכוֹן בנוכחות תעריפים מובחנים לחימום.
6. עלות נמוכה של ציוד, אפשרות לשליטה מרחוק.
7. זְמִינוּת טכנולוגיות, היכולת להרכיב תנור במו ידיכם.
8. אפשרות להתקנה במערכת החימום בית פרטי ומבנים חיצוניים
9. הפתרון האופטימלי בנוכחות מקורות אנרגיה חלופיים: פאנל סולארי או גנרטור רוח.

מכשיר דוד חשמלי

ישנן שיטות שונות ליישום דוד חשמלי, אך כל אחת מהן מכילה שלושה מרכיבים:

1. מְחַמֵם.
2. מִסגֶרֶת.
3. קבוצת ניהול ואבטחה.

ההבדלים בין דודי חשמל הם בדרך כלל וריאציות של פרמטרים ואפשרויות אלה.

איך זה עובד

המכשיר מחובר ל מערכת חימום נוזליתהמערכת מלאה בנוזל קירור, המחומם על ידי גוף חימום. משאבה או כוח הכבידה מאלצים את הנוזל להסתובב ללא הרף.

הנוזל פולט חום לחדר דרך מחליפי חום - סוללות. הנוזל הקר מוזרם חזרה לדוד.

בְּמֶשֶך כבישים מהירים או חיישנים המותקנים בנקודות מסוימות בחדר. הם שולחים אות לבקר, אשר מפחית או מגביר את המתח או מכבה את הדוד.

בקרת דוד חשמלי בהתאם ל דיאגרמות חיבור והרכיבים בהם נעשה שימוש הם מדורג או חלק.

בחירת עוצמת גוף החימום תלויה בגודל מיכל הגוף ובהספק הרדיאטורים. התקנת גופי חימום חזקים מדי עלולה לגרום לרתיחה של נוזל הקירור ולקריעת המערכת.

חיבור רשת ויחידת בקרה

כדי להתחבר בצורה מאובטחת לרשת תצטרכו:

1. חוטים בעלי חתך רוחב מתאיםחתך הרוחב מחושב על סמך ההספק והאורך, עבור מערכת חזקה עדיף לחבר כבל חשמל ו 380 וולט.
2. הַאֲרָקָהיש לחבר חלקי מתכת למעגל הארקה.
3. נִפרָד מפסק דיפרנציאלי — יכבה את הצרכן אם צינור המגן יחליד ו"יפרוץ" לתוך הבית.

כדי לווסת את עוצמת הזרם, רכשו:

1. בקר או יחידת בקרה.
2. מַד זֶרֶם.
3. מודול GPS.
4. שסתום מכני, אשר מכבה את החשמל כאשר הנוזל בדוד רותח (מנגנון אמין, המופעל על ידי לחץ).

תוכניות דוד חשמלי ביתיות

אומן ביתי יכול בקלות להרכיב תנור חשמלי בביתו. סַדנָהישנן מספר תוכניות ופתרונות אופטימליים לתנאים שונים.

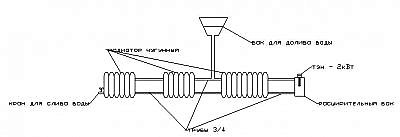

מסוללת ברזל יצוק עם גוף חימום

אם אתם מתכננים לחמם חדר מבודד קטן (חדר שירות, מוסך, חדר מבודד), אפשרות זולה תהיה להמיר סוללה ברזל יצוק לתנור חשמלי. אפשרות זו משמשת כדוד חשמלי ומחליף חום.

להרכבה תצטרכו:

1. סוללה עשויה ברזל יצוק. אורך הסוללה נבחר בהתאם לאובדן החום של החדר. צלע סטנדרטית אחת מסוגלת לשחרר 0.1-0.2 קילוואט/שעה.



2. גוף חימום חייב להיות נוזלי, עם אפשרות לחיבור הברגה הרמטי. אורך החימום, אם אפשר, הוא אורך הסוללה - אז תשיג יעילות מקסימלית.

   עוצמת גוף החימום נמוכה מכושר העברת החום של הסוללה - לא ניתן להשתמש בווסת.

3. וסת כוחPWM יתמודד עם צריכת חשמל נמוכה, אם ישנן מספר סוללות, ניתן לרכוש בקר רב-פס.
4. חוטי חשמל את חתך הרוחב הנדרש.

גוף החימום מותקן בתקע התחתון של הסוללה. אם הסוללה מבודדת, התקעים הנגדיים סתומים, ומעל גוף החימום, מיכל התפשטות נוסף, אשר משמש גם כ"מזלף" למילוי ודימום הסוללה.

אם הסוללה תשמש כדוד חשמלי, אספקת המים הקרים מחוברת לצד הנגדי של הסוללה בתחתית, וצריכת המים הקרים מחוברת לחלק העליון של הסוללה.

בעת ההתקנה, אנו תמיד מיישמים את הכללים להתקנה בטוחה של חיווט חשמלי.

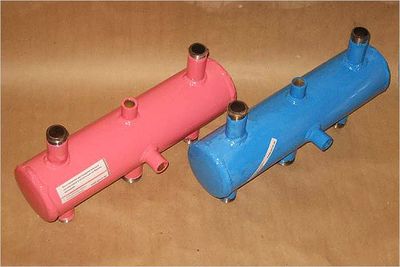

מהצינור

ישנם הסוגים הבאים של דוודים חשמליים העשויים מצינורות.

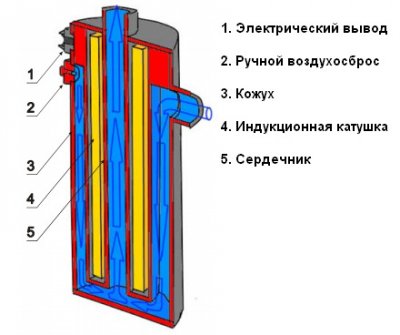

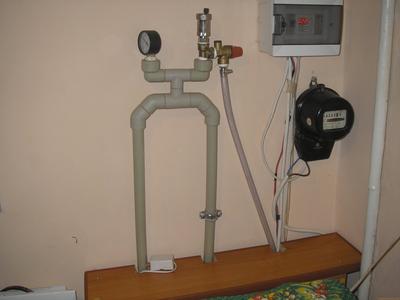

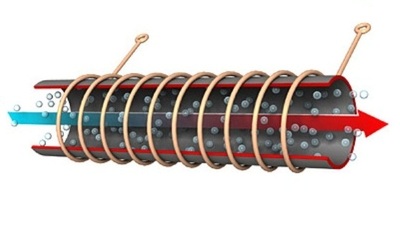

הַשׁרָאָה

פועל על עקרון האינדוקציה האלקטרומגנטית.

צינור הפלסטיק מונח בפנים סיכת מתכת.

ספירלה של חוט נחושת עבה מלופפת דרך הדיאלקטרי בחלק העליון.

זרם ישר מסופק לחוט, הליבה מתחממת ומעבירה את הטמפרטורה לנוזל הקירור הזורם.

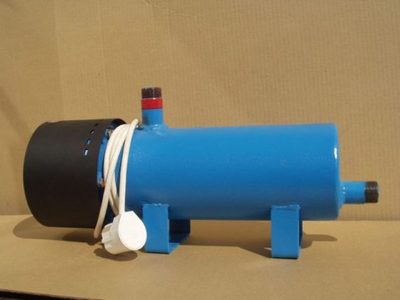

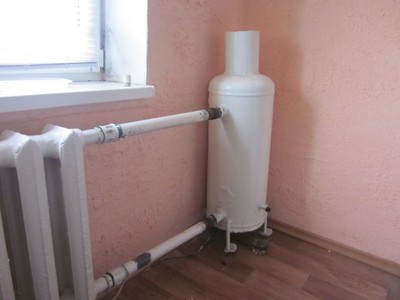

עם תנורי חימום חשמליים תרמיים

את הדוד הפשוט ביותר ניתן להרכיב מצינור מתכת בעל דופן עבה או ממטף כיבוי אש במשקל 10 ק"ג. גוף החימום במערכת זו הוא גוף חימום רגיל. הוא מורכב מספירלת ניכרומה חימום הטבולה בליבת העברת חום ומעטפת איטום. גוף החימום, למעשה, דוד ביתי.

גוף החימום מותקן הן בתחתית והן בחלק העליון של המיכל. סלילי החימום ניתנים להכנסה והסרה בקלות ללא ריתוך, מכיוון שאורך החיים של המיכל מתארך. סלילי חימום מוגבלים, יהיה צורך להחליף אותם מעת לעת. חוט החימום מתחמם כאשר זרם עובר דרכו ומחמם את המים.

אם נדרש כוח נוסף, ניתן להרכיב דוד משולב זרימה מכמה בלוקים המחוברים באמצעות מגשרים.

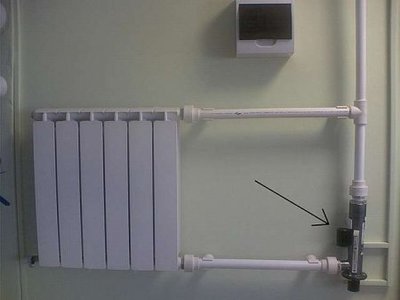

דוד אלקטרודות

מהות פעולתו של דוד אלקטרודה - העיקרון הַפרָדָה חַשְׁמָלִיתהדוד מורכב מצינור - גוף, שאליו מורד סיכת מתכת דרך אטם דיאלקטרי. הגוף מחובר לפאזה "אפס" ומחובר להארקה.

בצד אחד של הגוף נמצאת אספקת מים קרים, ובצד השני מוצא של מים מחוממים. אלמנט חשוב הוא נושא החום, אליו מתווספים תוספים מסוימים.

המים מחוממים על ידי תנועת אלקטרונים בין האנודה לקתודה.

דודי אלקטרודה עשה זאת בעצמך סכנה פוטנציאלית. מערכת החימום במקרה זה היא רכיב במעגל החשמלי. אם חוט ההארקה ניזוק מסיבה כלשהי, המערכת הופכת למסוכנת - אם נוגעים בגוף, עלולים לקבל התחשמלות.

עשה זאת בעצמך

בניית הדוד מורכבת משני שלבים - עיצוב והרכבה.

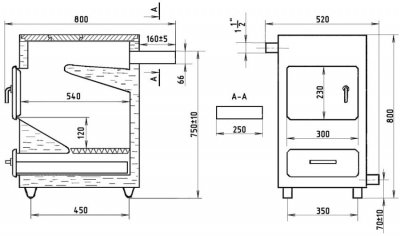

תכנון והכנת שרטוטים

בשלב התכנון נקבעים הדברים הבאים:

1. סוג הדוד. ההבדל ביעילות הדוד קטן, ולכן עדיף לבחור במערכת גוף חימום שנבדקה לאורך השנים.
2. כוח הדודזה נקבע על ידי סכום קיבולות התנורים ותלוי באובדן החום של החדר, כמו גם בקיבולת התרמית של הסוללות.
3. תוכנית כללית ולצייר פרויקט.

הַרכָּבָה

ההרכבה מורכבת מכמה שלבים.

חיפוש והכנה

עבור העיצוב שלנו נצטרך חיתוך צינורות בקוטר 150 מ"מ, שני תקעים, תנורי חימום חשמליים, אביזרים לכניסה/יציאה של נוזל הקירור, חיבור תנורי חימום ושסתום ניקוז אוויר.

עיבוד חומרים

צינור נדרש אטום הרמטית לרתך, לחבר את האביזרים. לשם כך, אנו פונים לרתכים מוכרים. המשימה קלה יותר אם יש לכם גוף מטף כיבוי אש - הוא עשוי מפלדה עמידה בפני קורוזיה, העובי והמידות מתאימים למדי. כל שנותר הוא לרתך. חיבורים מושחלים.

הרכבה סופית

כדי להרכיב דוד חשמלי, נצטרך:

1. כְּלֵי עֲבוֹדָהמפתחות אינסטלציה מתכווננים ופתוחים, מברג ומחוון חשמל.
2. חומרים מתכליםאטמי איטום, גרירת פשתן או סרט פום.

ההרכבה מתבצעת בשלבים לוגיים:

• חיבור גופי חימום למארזרצוי שהם יהיו ממוקמים בתחתית - כך החימום יהיה אחיד יותר.
• התקנה על הקיר. למטרה זו, תושבות הרכבה מרותכות מראש. ניתן להשתמש במלחציים.
• חיבור למערכת החימוםכל החיבורים חייבים להיות באמצעות ברזים - זה יקל על הסרת הדוד החשמלי במקרה של תיקון.
• חיבור חוטי חשמל למגעי גוף החימום. עדיף לחבר דרך ווסת מתח.
• בהכרח להאריק את הדיור. זה ימנע התחשמלות במקרה של קריסת בידוד החימום.

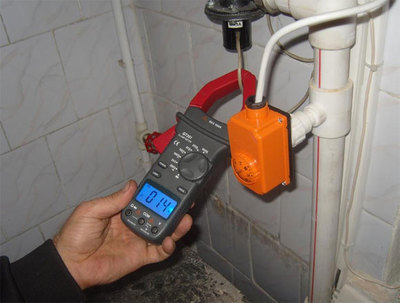

ניסויים

הדוד מתחיל לפעול רק ב מְמוּלָא מערכת חימום. בעת הבדיקה, יש להקדיש תשומת לב מיוחדת לשלמות המגעים, לנוכחות "תקלה" חשמלית. לשם כך תזדקקו למחוון. אם נורית החיווי דולקת בעת חיבור החוטים, כבו את המכשיר ובדקו היכן התרחשה דליפת הזרם.

קשיים בבנייה

תכנון הדוד החשמלי פשוט וקשה לעשות טעויות. העיקר הוא לבחור גוף חימום שלם שיהיה באותו גודל כמו הגוף. יש לבצע את כל החיבורים המרותכים. מִקצוֹעִי, אחרת דליפות אפשריות.

עדיף לאטום את החיבורים עם גרירת פשתן ומשחה מיוחדת. ליפוף של יותר מדי פשתן עלול לפגוע בחיבורים.

להפעלה בטוחה של הדוד, תרמוסטט גבול מובנה במערכת - כאשר נוזל הקירור מגיע לטמפרטורה גבוהה, מכשיר זה מכבה את גוף החימום.

לפעולה יעילה יותר, הדוד החשמלי מבודד על ידי הצבתו ב גוף פלסטיק מוקצף מבודד.

תוצרת בית עם גופי חימום או תוצרת בית

אם רוצים, ניתן לרכוש דוד חשמלי תוצרת בית. עם זאת, כדאי להבין שעיצוב תוצרת בית ייצא. זול יותר באותה יעילות, ניתן לחבר וריאציות בקרה שונות לדוד תוצרת בית, וניתן להשלים את הצנרת עם יחידות חדשות. אפשרות זו לא תהיה זמינה במוצר מפעל מוגמר.

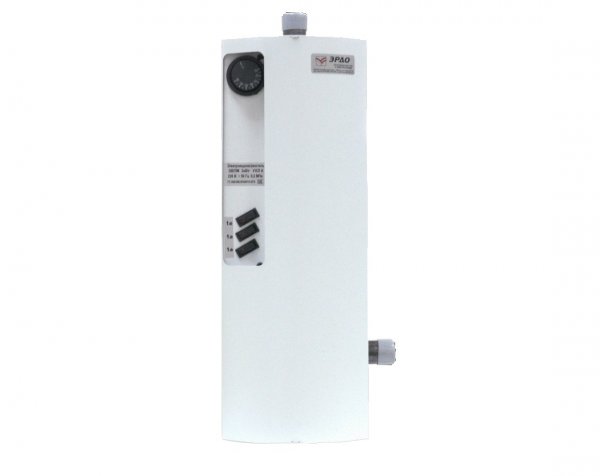

תמונה 1. דוד חשמלי חד-מעגלי המותקן על הקיר, דגם EVPM-Next, יצרן - "ERDO", רוסיה.

דוד חשמלי המתפקד כראוי מתמודד בצורה אופטימלית עם חימום הבית ומונע הפסקות חשמל מהסוללות.

התכנון והיישום של תוכניות חיבור מורכבות ומעורפלות מתבצעים תחת תחת פיקוחם של מומחים מנוסים.

אין להרתיח את הנוזל בדוד, יש לחמם אותו אחיד וקבוע. עדיפות היא למערכות בטמפרטורה נמוכה - הן בטוחות יותר וניתנות לשליטה רבה יותר. אם יש קפיצות טמפרטורה, יש להחליף את גוף החימום והווסת.

סרטון שימושי

צפו בסרטון שמראה לכם איך להכין דוד חשמלי בעצמכם.

מַסְקָנָה

דוד חשמלי - נוח וטכנולוגי סוג חימום. הוא כמעט ואינו דורש תיקונים או תחזוקה ויכול לפעול למשך זמן רב.
