חיסכון אמיתי או הטעיה חצופה? תכונות של דודי חימום אינדוקציה

אפשרות חימום אינדוקציה נשקלת לרוב במקרה שבו כאשר צינור הגז הראשי אינו זמין ו צריך לחמם את הבית עם חשמל יקר.

דוד אינדוקציה מוצג בדרך כלל על ידי מוכרים כחלופה חסכונית וחדשנית יותר לתנורי חימום קונבנציונליים.

מהו חימום אינדוקציה

העבודה מבוססת על תופעת האינדוקציה האלקטרומגנטיתנוצר שדה אלקטרומגנטי בתוך הדוד, המחמם את הליבה הפרומגנטית. הוא פולט חום למים במערכת במקום גוף החימום הרגיל.

כאשר מוכרים ויצרנים VIN (מחממי אינדוקציה מערבולת) כאשר מדברים על יעילותו, הם מתכוונים למהירות חימום האלמנט ולהעברת החום למערכת.

אם גוף החימום מחמם את המים במערכת החימום במקרה הטוב, 20, ואפילו 30-40 דקות, ואז אלמנט האינדוקציה 10-15 דקות יותר מהר.

עקרון הפעולה והתקן של דוד חשמלי אינדוקציה

דומה לשנאי. מחולל זרם האינדוקציה מורכב מסלילים קצרים ראשוניים ומשניים. הסליל הראשוני ממיר אנרגיה חשמלית לזרם מערבולת, והסליל המשני משמש כגוף המשרן.

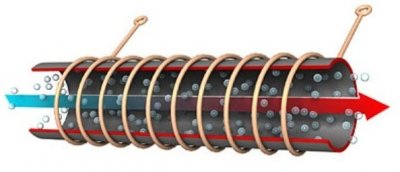

הדוגמה הבאה תסביר את פעולת מכשיר החימום האינדוקטיבי בצורה פשוטה אף יותר:

1. סליל מלופף על צינור העשוי מחומר דיאלקטרי (שאינו מוליך לזרם חשמלי).
2. בפנים מונחת ליבה העשויה מפלדה מרטנזיטית או פריטית (פרומגנט).
3. הסליל, כאשר הוא נחשף לחשמל, יוצר שדה מגנטי.
4. השדה המגנטי מחמם את הליבה (עד 750 מעלות צלזיוס).
5. הליבה מחממת את המים העוברים דרך הצינור.

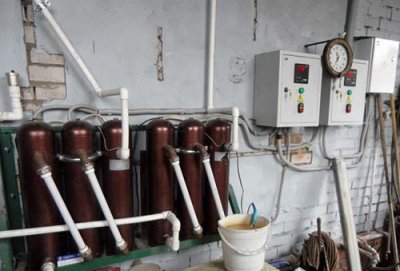

לרוב, דוד אינדוקציה הוא די קומפקטי, לא גבוה מדי (40 ס"מ), אבל כבד משקל (עד 23-30 ק"ג) צינור גליל רחב. לכן, כדי למנוע ממנו להתמוטט, הוא מונח על חיבורים נוספים חזקים. לפעמים, כדי לשפר את האפקט, משתמשים בקטע מולחם של כמה צינורות דוד בצורת גליל כאלה.

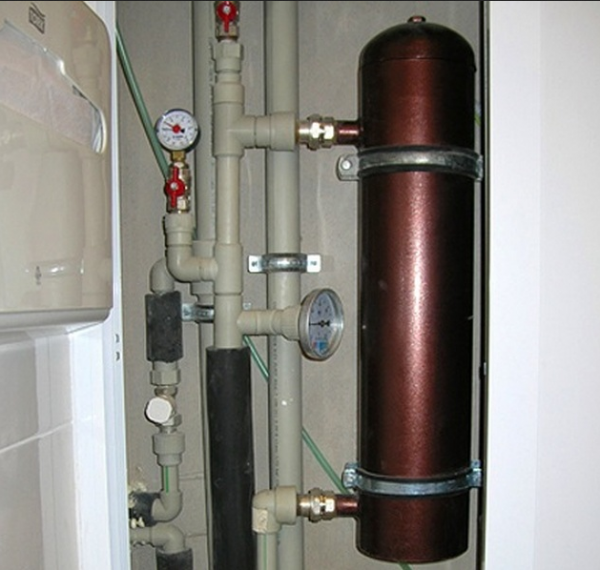

תמונה 1. דוד אינדוקציה המחובר למעגל החימום. זהו גליל קטן.

פחות נפוצים הם מבנים בצורה תָא.

אבל בכל מקרה, דוד האינדוקציה מורכב מ:

1. חַיִל, המורכב ממתכת דיאלקטרית.
2. שכבת בידוד חשמלי.
3. לֵב מפרומגנט (עובי עד 7 מ"מ).
4. חיישן טמפרטורה בגוף הדוד.
5. צינורות כניסה ויציאה חיבורים לצנרת ולמערכת הרדיאטורים.
6. מתגים אוטומטיים (בלוח הבקרה).
7. תֶרמוֹסטָט (אלקטרוניקה בלוח הבקרה).

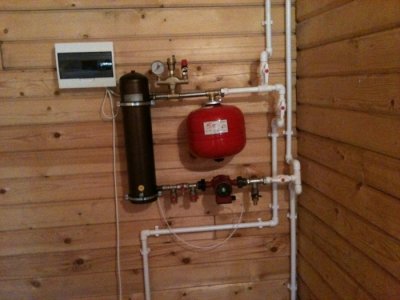

וכך עשויה להיראות מערכת חימום, כאשר:

• לִשְׁאוֹב לצורך סירקולציית נוזל הקירור.
• הַסָקָה סוללות.
• הַשׁרָאָה דוּד.
• קְרוּם מיכל התפשטות (כדי לווסת את הלחץ).
• ארון לוח בקרה.
• כיבוי שסתום כדור.

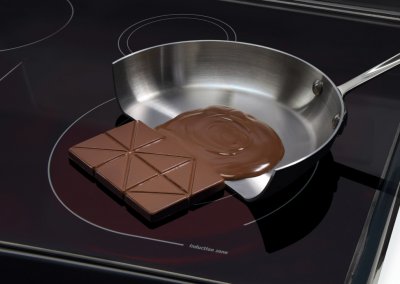

קצת על כיריים אינדוקציה

תנור הפלא הזה שונה מלוחות רגילים בכך ש:

1. באופן אוטומטי מזהה מנות מתאימות (עשוי רק ממתכות פרומגנטיות ועם תחתית שטוחה), ומתחת לזו הלא נכונה היא אפילו לא נדלקת.
2. מתחמם מהר יותר, מאשר גז או חשמל, לכן, המנות מוכנות מהר יותר.
3. מחמם אזור מוגדר בקפידה, שווה לקוטר כלי הבישול. שאר הכיריים נשארות קרים.

הפריסה של כיריים כאלה עשויה להיות שונה באופן משמעותי במותגים שונים, אך שלה העיצוב הבסיסי זהה עבור כל הדגמים:

• משטח קרמי מזכוכית.
• יש שכבת בידוד מתחת.
• מתחת לבידוד נמצא סליל אינדוקציה.
• מתחת לסליל נמצאים יחידת הבקרה וממיר התדרים.

מעגל ראשי בשנאי כזה, הסליל נמצא בתוך הלוח, ו מִשׁנִי המתאר הוא המנה עצמה.

באינטרנט אפשר אפילו למצוא תוכניות מצחיקות של מערכות חימום ביתיות באמצעות כיריים אינדוקציה. אבל הם לא עומדים בציפיות של אף ביקורת.

כיריים אינדוקציה פועלות בתדרים גבוהים במיוחד. מ-20 קילוהרץ עד 60 קילוהרץ. על ידי מדידת הקרינה, נמצא שחלק ממנה נספג על ידי הלוח עצמו, בעוד שהשאר פועל אך ורק ברדיוס של 30 ס"מ ממרכז הלוח. עם זאת, למרות הבטיחות המוכחת, מומלץ מאוד לאנשים עם קוצבי לב לא להשתמש בכיריים כאלה, על מנת להימנע מדום לב. ומה לגבי הקרינה המזיקה של דוד אינדוקציה? אחרי הכל, גם הוא פועל בתדרים מ-25 קילוהרץ ומעלה.

יתרונות וחסרונות של דוד אינדוקציה חשמלי

חסרונות דוד אינדוקציה:

1. אמנם נכון שדוד כזה הוא ידידותי לסביבה ואינו פולט גזי פליטה לסביבה, אך הוא כן מפזר שדה אלקטרומגנטי ברחבי הבית. אנשים, בעלי חיים וטכנולוגיה מגיבים לכך.
2. בטוח רק בתנאי. אם יש דליפת נוזל קירור, השדה האלקטרומגנטי לא יכבה אוטומטית, הליבה תמשיך להתחמם עד שהמארז יימס, וזה יקרה פשוטו כמשמעו. תוך כמה שניות. לכן, בקרה אוטומטית מורכבת ואמינה, המנתקת את אספקת החשמל במקרה של דליפות, חשובה מאוד עבור דוד כזה. זה יקר. ובדגמים ביתיים של תנורי אינדוקציה, למען החיסכון, מותקנים לרוב דגמים סיניים זולים.
3. זה עולה כמעט פי שניים מגוף חימום. יחד עם זאת, יעילותו המוצהרת מוגזמת בבירור וייקח זמן רב עד שתחזיר את תמורתה.
4. ברצינות, ברצינות ובכלכלה נחותים ממערכות חימום גז ודלק מוצק.

יתרונות:

1. בחלק מהדגמים יש אפשרות של שליטה מרחוק באמצעות מתכנת אלקטרוני. דרך ערוץ GSM. זה יכול להיות ממש נוח לכוון את הטמפרטורה ב-8-10 מעלות צלזיוס בהיעדר אנשים בבית, עוזבים לשבוע, מבלי לדאוג להקפאת הבית.
2. אין בדיקות טכניות ביניים, החלפת גופי חימום ועוד עבודות תיקון ותחזוקה.

מי המציא את יחידת החימום האינדוקטיבית?

הטיעון השיווקי על החדשנות של דוד האינדוקציה אינו עומד בשום ביקורת. עקרון האינדוקציה התגלה. בשליש הראשון של המאה ה-19 מאת מייקל פאראדיי — חוקר המוכר לנו מקורס הפיזיקה שלנו בבית הספר.

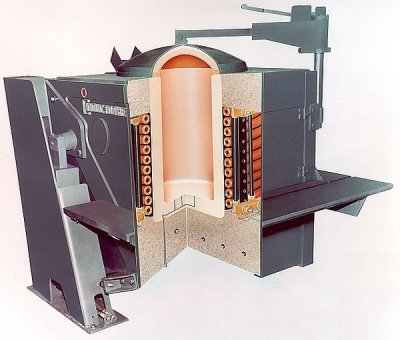

א ממש בתחילת המאה ה-20 בשוודיה מפעל ההיתוך הראשון שוחרר לעולם תנור אינדוקציה עבור תעשיית המתכת.

כמובן, מהנדסים ומדענים כבר שקלו אינדוקציה לדודי חימום ביתיים. אבל, לאחר שלמדו את היתרונות והחסרונות, הם ראו באפשרות הזו כלא רציונלית.

תנורי אינדוקציה לבית ולחיי היומיום החלו להיות בשימוש בחבר העמים באמצע שנות ה-90לפני כן, דוודי אינדוקציה בעלי הספק גבוה שימשו בברית המועצות רק בתעשייה כבדה להתכת מתכות.

האם זה נכון שתנורי אינדוקציה הם חסכוניים באנרגיה?

כַּלְכָּלָה דוד מסוג זה משיג רק יתרון ראשוני של 5-15 דקות של מהירות חימום. וזאת, בהשוואה לגופי חימום. מכיוון שהחסכונית ביותר מבין מערכות חימום חשמליות היא "חימום רצפה חם". כל ההיגיון הו יעילות של 99 או אפילו 100% היא הונאה והחישוב מבוסס על אנאלפביתיות המונית. לכל תנורי החימום החשמליים יש את אותה יעילות.

והטענה שחלק מהחום מהמערכת מתפזר לפני שהוא מגיע לנוזל הקירור נכונה באותה מידה הן לגבי גוף החימום והן לגבי דודי אינדוקציה. בהתחשב בעלות הגבוהה של הדוד והציוד הנוסף הנדרש למערכת האינדוקציה בתשלום נפרד, חיסכון של 30-50% בחשמל הוא לא יותר מאגדה וגימיק מכירות.

עֲמִידוּת. כמו כל דבר אחר בעולם, גם הליבה נתונה להרס, אך היא תעשה זאת, בניגוד לגוף החימום, הרבה יותר זמן - בן 30גם לרכיבים האחרים יש מרווח בטיחות טוב. היצרנים מספקים אחריות של 10 שנים על שירות דוד האינדוקציה, והם לא משקרים. אם תצטיידו בו בקרי אלקטרוניקה אירופאיים באיכות גבוהה, ישרת בחופשיות ו עד 30-40 שנים.

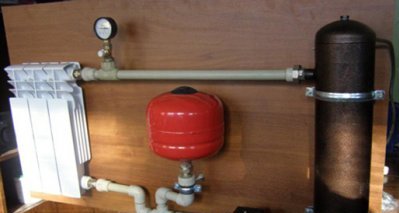

תמונה 2. דוד אינדוקציה המחובר למערכת חימום סגורה. מצויד בנוסף בבקר, מיכל התפשטות ומשאבה.

בהתחשב באמור לעיל, בעל דוד אינדוקציה יבחין בחיסכון בהשוואה לדוד עם גוף חימום רק בטווח הארוך - לאחר חמש שנות שימוש מערכת. אבל בהשוואה לעלויות ההתקנה הראשוניות, זה עשוי להיות חסר משמעות.

תרשים התקנה של מכשיר לחימום מים במערכת חימום

הדבר הראשון שעליכם לשים לב אליו הוא חישוב נכון של הכוח. עדיף, כמובן, להזמין מומחה, אבל אם אתם עושים זאת בעצמכם, השתמשו בנוסחה: 60 וואט של כוח דוד לכל מטר מרובע של דיור.

כָּאן מספר כללים סטנדרטיים שחובה לבצע במהלך ההתקנה חימום אינדוקציה:

1. מֶרְחָק מהדוד לקיר עולה על 30 ס"מ.
2. מרחק מהדוד מהתקרה והרצפה לפחות 80 ס"מ.
3. יש להתקין באופן מיידי את צינור היציאה מד לחץ, פתח אוורור ושסתום שחרור אווירזהו תנאי בטיחות מוחלט.
4. בהתאם לקבוצת הבטיחות, מומלץ לחבר את ההזנה החמה להחזרה, כלומר. לסגור את הלולאה הקטנהזהו אמצעי בטיחות נגד התחממות יתר.
5. לאחר הרכבת קבוצות אבטחה שסתומי סגירה.
6. דוּד יש לחבר לקיר בצורה אנכית באמצעות מחברים או מלחציים מיוחדים.

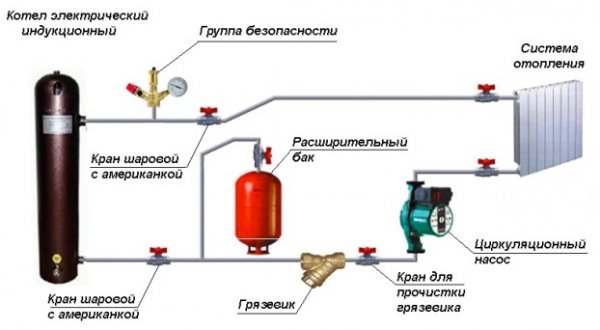

תמונה 3. תרשים חיבור דוד אינדוקציה למערכת החימום. החצים מראים את חלקי המבנה.

התקני עזר מחוברים לצינור הזרימה החוזרת בסדר הבא:

1. מיכל התפשטות.
2. מסנן שקיעה.
3. פילטר גס.
4. לִשְׁאוֹב.
5. חיישן סירקולציה.

סרטון שימושי

צפו בסרטון כדי לגלות האם דודי אינדוקציה באמת חסכוניים באנרגיה?

מַסְקָנָה

אין יתרונות ברורים לחימום אינדוקציה על פני סוגים אחרים של מערכות חימום, בהתחשב במחירו הגבוה.

אבל אם תצייר דיוקן של הצרכן האידיאלי שלו, זה יהיה בעל אחוזה כפרית הממוקמת באזור שאינו גזיז, הזקוק למערכת חימום הנשלטת מרחוק לשימוש לא סדיר ומתון.

ואפשר להתקין דוד אינדוקציה במרתף כך שלא יפלוט שדות מזיקים לעבר הדיירים, אלא להיפך, יבריח עכברים, שומות וחולדות. עמידות וחוסר תחזוקה תקופתית יהיו באמת יתרון עבור צרכן כזה זה יצדיק את כל העלויות בטווח הארוך.
