אספקת חימום קבוע לביתכם: סקירה כללית של כל סוגי הדוודים החשמליים, עיצובם ועקרון הפעולה שלהם

חימום בית כפרי באמצעות דוד חימום חשמלי נחות מדודי גז ודלק מוצק מסורתיים מבחינת יעילות, אך הוא דרך חימום פשוטה ויעילה.

דוד חשמלי - מיכל עם גוף חימום בפנים, וזרימת נוזל הקירור דרך הצינורות מתבצעת באמצעות משאבה או באמצעות הסעה תרמית.

בהתאם לתכנון שלהם, הם יכולים להיות גוף חימום, אלקטרודה, אינדוקציה. דוד כזה, הפועל מזרם חד פאזי או תלת פאזי, נשלט על ידי בקר מיוחד, אשר מסייע לשמור על טמפרטורה אופטימלית או להפעיל את החימום על טיימר. חיבור דוד חשמלי לרשת החימום קל לביצוע בעצמך.

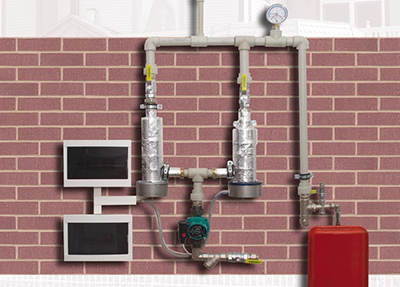

כיצד פועלים דודי אינדוקציה חשמליים?

עקרון הפעולה של המכשיר מבוסס על התופעה אינדוקציה אלקטרומגנטית. השדה המגנטי שנוצר על ידי הסליל גורם לזרם מערבולת בליבת המתכת, וגורם לה להתחמם.

הרכב דוד חשמלי כזה כולל:

• סְלִיל;
• מחליף חום סביב הליבה;
• צינורות כניסה ויציאה של נוזל קירור;
• יחידת בקרה;
• מתנעי תיריסטורים, ויסות הספק;
• מעטפת מגן עם שכבת בידוד חום.

נוזל הקירור נכנס דרך השסתום לתוך הסליל, הממוקם קרוב לליבה, שם הנוזל מחומם. היעילות מגיעה 99%, וההספק המרבי של מכשירים בודדים עולה על 50 קילוואט.

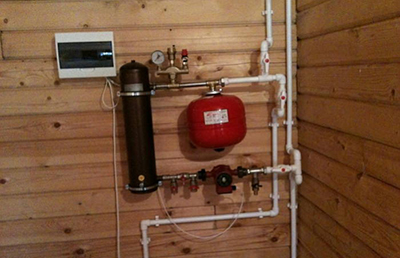

יתרונות חימום אינדוקציה

•

  יעילות גבוהה עבודות;
• אמינות ועמידות דוד אינדוקציה;
• ממדים קטנים;
• שימוש בכל נוזל כנשא חום (נוזל לרדיאטור, שמן);
• בטיחות השימוש עם תחזוקה מינימלית של המכשיר.

פגמים

• מחיר גבוה;
• מורכבות חיבור החיווט והצנרת החשמלית.

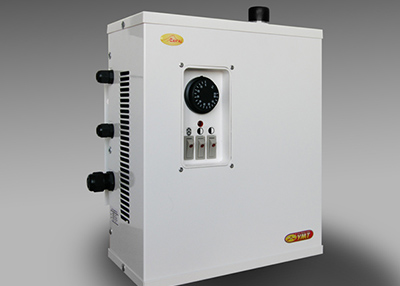

התקני גוף חימום

עשר מייצגים תנור חימום חשמלי תרמי. כל גוף חימום הוא צינור בצורה האותיות U עשויים מפלדת אל-חלד או נחושת, שבתוכם מונחת ספירלה של ניכרום או טונגסטן, וקרמיקה או חול קוורץ משמשים כמבודדים חום. גופי חימום בעלי מגע יחיד הם בעלי צינור ישר, ותפקיד המגע השני מבוצע על ידי הגוף עצמו.

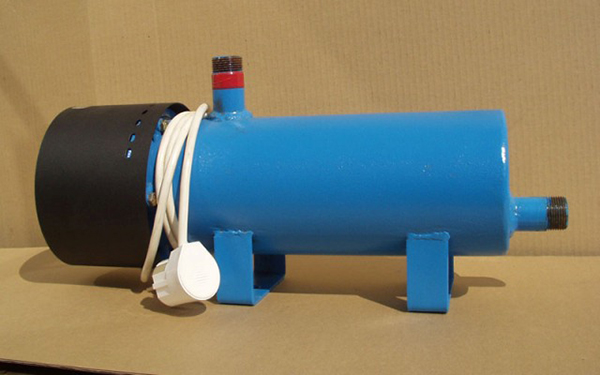

תמונה 1. דוד חימום חשמלי עומד, צבוע בכחול, עשוי נירוסטה.

זרם חשמלי העובר דרך חוט טונגסטן מחמם אותו לטמפרטורה גבוהה מאוד. חום זה סופג חול קוורץ ומעביר אותו לנוזל הקירור. עקרון הפעולה דומה לקומקום חשמלי.

גופי חימום ממוקמים בתוך הדוד עם הנוזל. מספר גופי החימום קובע קיבולת מפעל הדוודים.

חימום מים מתרחש באופן אינטנסיבי, ולכן משאבות סירקולציה משמשות במעגלי חימום גדולים.

זה מספיק למערכת קומפקטית חילופי חום באמצעות הסעה.

התרמוסטט, חיישן הטמפרטורה והלחץ ויחידת בקרת הדוד החשמלי אחראים על ויסות הטמפרטורה. מיכל ההתפשטות מגן על מערכת החימום מפני אוורור.

יתרונות

• קל מאוד לחבר ולתחזוקה;
• עלות נמוכה של דוודים חשמליים וגופי חימום (החל מ-500 רובל ליחידה);
• חימום מהיר של נוזל.

פגמים

חסרונות גופי חימום מוטיים כוללים משמעותית יותר:

• יעילות נמוכה עקב דרך לא יעילה של המרת אנרגיה;
• היווצרות קנה מידה על גופי החימום וכניסתם למעגל החימום;
• אוטומציה מינימלית בדגמים זולים דורש שליטה ידנית;
• חוט הטונגסטן נשרף עם הזמן, מה שמוביל להחלפת גוף החימום;
• קיימת אפשרות של נזק למעטפת גוף החימום והתחשמלות;
• זרמי התחלה גבוהים ועומס על רשתות חשמל במהלך הפעולה;
• ממדים גדולים של דוד חשמלי.

עוצמת גופי חימום בודדים לא יעלה על 5-6 קילוואט. זה מספיק לחימום בית כפרי או לשימוש כמערכת חימום חירום.

אבנית מפחיתה משמעותית את יעילות החימום, ולכן יש לשים לב היטב לשליטה בה ולריכוך המים.

שיטות להפחתת קשיות המים לשימוש במערכות חימום:

• שיטה כימית עם תוספת של נתרן גופרתי או אפר סודה. נותנים לתמיסה לשקוע והמים הנקיים מסוננים מהמשקע. לאחר הסינון והרתחה, הנוזל מוכן לשימוש.
• איסוף מי גשמים עם סינון לאחר מכן.
• שימוש בנוזל מומס.
• קנה מים מזוקקים בחנות.

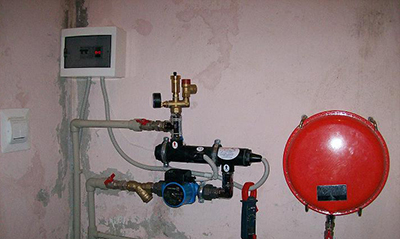

דודי אלקטרודה חשמליים

עקרון הפעולה מבוסס על ההשפעה מוליכות מים בשל מלחי המתכת המומסים בו. הדוד הפשוט ביותר עם שני להבים וכל התקני חימום האלקטרודות פועלים על פי עיקרון זה.

התקן דוד האלקטרודה מורכב מגוף מתכת המכוסה בשכבת מגן, אלקטרודה, צינורות יציאה וכניסה. חוט הפאזה מחובר לאלקטרודה, וחוט הניטרלי לגוף. מגע בין הקתודה לאנודה אפשרי. רק דרך נוזל הקירור.

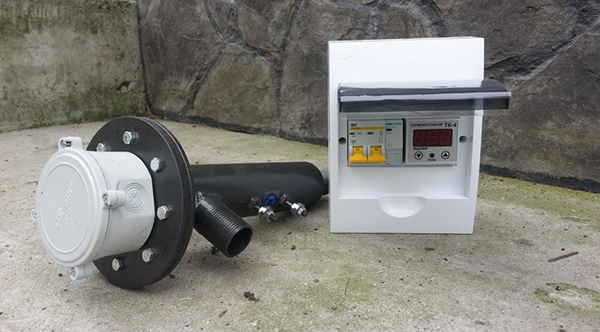

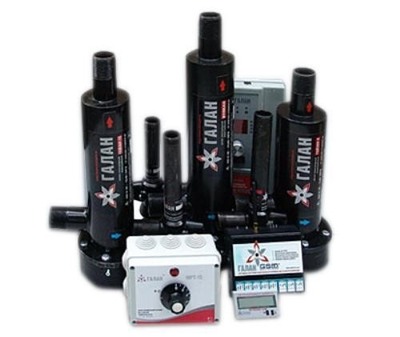

תמונה 2. דוד חשמלי אלקטרודה עם גוף מתכת ושכבת מגן, צינורות מוצא וכניסה.

הזרם החשמלי מניע את היונים הכלולים בנוזל. תנועה כאוטית זו מחממת את המים. עוצמת חימום גבוהה מאפשר שימוש במכשירים קומפקטיים עם מיכל קטן.

אם דוד האלקטרודה אינו מפתח את הכוח הנדרש, הסיבה לכך טמונה במים בעלי מליחות נמוכה. ניתן לתקן את הנוזלים על ידי הוספת מלח שולחן.

יתרונות

• תפוקה תרמית גבוהה;
• הקומפקטי ביותר בין שאר סוגי דוודים חשמליים;
• עיצוב פשוט ואמין;
• צריכת חשמל נמוכה.

תכונות שליליות

•

  תָמִיד פועל בעוצמה מרבית, ידרוש שימוש במערכת הפעלה וכיבוי אוטומטית;
• תלות בהרכב הכימי של מים;
• היווצרות אבנית חמורה ומשקעי מלח;
• ערכת התקנה וחיבור מורכבת.

תכונות של דודי חשמל

הבחירה של מכשירי חימום מים חשמליים היא עצומה בקרב מותגים מיובאים ורוסיים. סיבות לפופולריות דודי חשמל:

• קל להתקנה ובקרת טמפרטורה;
• עלות נמוכה בהשוואה לסוגים אחרים של דוודים;
• אין תלות בגז ובדלק מוצק;
• צְפִיפוּת ואפשרות להתקנה על הקיר;
• אין צורך במכסה מנוע בחדר עם הדוד;
• אין להבה גלויה;
• פעולה שקטה;
• ניתן לשלב במערכת החימום עם דוד הגז הראשי כגיבוי;
• אין צורך באחסון דלק, אין פיח, אפר או תוצרי בעירה אחרים;
• ההפעלה בלילה או בזמנים מועדפים מתוכנתת;
• אין פליטות לאטמוספרה מאפשר שימוש באזורי שמירת טבע.

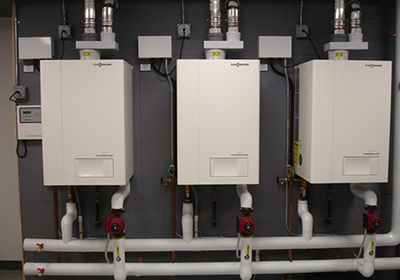

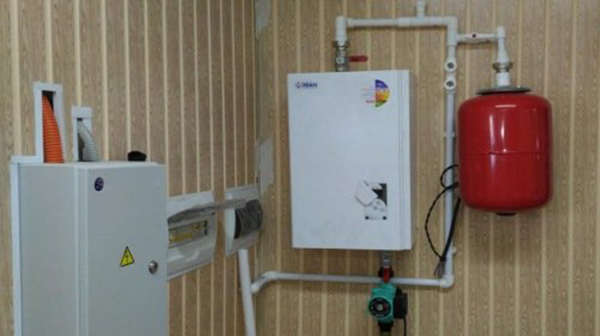

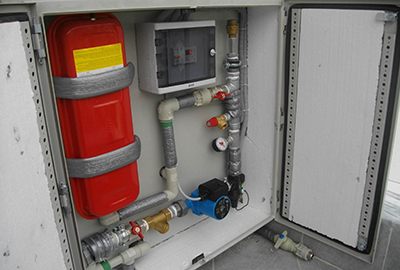

תמונה 3. דוד חשמלי המותקן על הקיר, פועל בשקט, מתאים לחללים קטנים.

החסרונות של מכשירי חימום חשמליים נובעים מ עקב עלות החשמל הגבוהה ויעילות נמוכה בהספק גבוה. לכן, חימום בית עם שטח מ-100 מטר². לא משתלם מבחינה כלכלית. דודי חשמל מציגים את עצמם בצורה הטובה ביותר באזורים הדרומיים של המדינה עם שילוב מוכשר של תכונות חיסכון באנרגיה של הבית ושימוש במקורות אנרגיה חלופיים.

האם כדאי להתקין?

לפני התקנת דוד חשמלי, עליך חישוב אובדן חום של בית בהפרש הטמפרטורה המקסימלי.

אם התקנת דוד חשמלי אינה מעשית, הוא משמש כמכשיר חימום עזר.

ההתקנה מסייעת לייעל את העבודה:

• חיישן טמפרטורה, הגנה על המערכת מפני התחממות יתר;
• ממסר עומס, אשר מונע מהדוד לפעול תחת עומס כבד על רשת החשמל;
• ממסר זמן (מדליק את המכשיר בשעות הנוחות ביותר, לדוגמה, בלילה).

סרטון שימושי

מהסרטון תוכלו ללמוד כיצד לחבר כראוי דוד חשמלי ולא לטעות עם השלבים.

מַסְקָנָה

עבור כל דוד חשמלי, מתבצעת הארקה, והחיווט משמש לפי דרישות GOST עבור מכשירי חימום רבי עוצמה. התקנה וחיבור נכונים הם המפתח לפעולה מוצלחת ובטוחה.
