מכשיר אמין ופרודוקטיבי ביותר. דוד חימום אינדוקציה עשה זאת בעצמך: תכונות, תרשים

דוד חימום אינדוקציה המיוצר בעצמך הוא אופציה רווחית ש יעזור לכם לחמם בצורה חסכונית בית פרטי, דירה או בניין שאינו למגורים.

למכשירים כאלה יש פרודוקטיביות גבוהה ועיצוב פשוט. עקרון הפעולה של מערכת זו מבוסס על חשמל אינדוקטיבי.

היתרונות של מכשיר החימום הם האלמנטים הכלולים בהרכבו, המסוגלים לעמוד בעומסים כבדים. הסיכונים לתקלות מהירות של דוד החימום הם מינימלייםכמו כן, בפרויקט של המכשיר הנבחן אין חיבורים ניתנים להסרה, מה שמבטיח היעדר דליפות. דוד החימום, שנעשה במו ידיכם, פועל בשקט, מה שמאפשר להתקין אותו במקום נוח.

מכשיר דוד אינדוקציה לחימום בית פרטי

הציוד מיועד להמרת אנרגיה חשמלית לחום אנרגיה באמצעות המכשיר.

יחידות אינדוקציה מסוגלים להעלות את הטמפרטורה במהירות נוזל קירור, בניגוד לגופי חימום. חלק חשוב במכשיר הוא השנאי (המשרן), המורכב משני סוגי סלילה.

נוצר זרם בפנים, בעל סוג מערבולת, ואז האנרגיה מסופקת לסיבוב הקצר, המשמש גם כגוף. כאשר הסליל המשני מקבל כמות מספקת של אנרגיה, אשר מומר באופן מיידי לחום, אשר מחמם את נוזל הקירור.

מַשׁרָן

אלמנט זה הוא מרכיב חשוב במכשיר שבו מופיע שדה מגנטי מתחלף, המכשיר מורכב משני סוגי סלילים — ראשוני ומשני. הוא עשוי מחוט נירוסטה על גוף פלסטיק. שיטה זו מגבירה את היעילות והפרודוקטיביות של היחידה. כדי לייצר את גוף המכשיר, תזדקקו לצינור פלסטיק עבה. קוטר 5 סנטימטריםהוא ישמש כבסיס לסליל האינדוקציה ויהיה חלק ממוליך החום.

ממיר

רכיב זה לוקח חשמל ביתי וממיר אותו לזרם בתדר גבוהלאחר מכן האנרגיה מסופקת לסליל הראשוני של המשרן.

גוף חימום

להכנה תצטרכו: שני צינורות מתכת, אשר בעלי קוטר 2.5 ס"מ. יש לרתך את המוצרים יחד, מה שהופך את החלק לעגול. המנגנון ישמש לא רק כגוף חימום, אלא גם כליבה של הדוד.

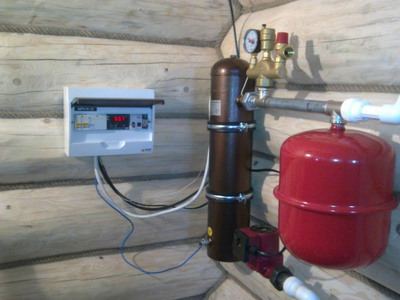

תמונה 1. דוד אינדוקציה, עשוי בעבודת יד. גוף החימום ממוקם בתוך המבנה.

צינורות הסתעפות

צינור הסתעפות אחד משמש עבורכדי שנוזלי הקירור ייכנסו לדוד, שני לאספקת מים חמים למערכת החימום.

מנגנון הפעולה של חימום מכיריים אינדוקציה

לְעַצֵב הדוד מבוסס על סלילים חשמליים, הכוללים 2 פיתולים קצריםהסליל הפנימי ממיר את האנרגיה החשמלית הנכנסת לזרמי מערבולת. נוצר שדה חשמלי בתוך היחידה, אשר לאחר מכן נכנס לסיבוב השני.

גוף החימום המשני מתפקד כגוף חימום. יחידת חימום וגוף הדוד.

מעביר את האנרגיה הנוצרת על נוזל הקירור של מערכת החימום. שמן מיוחד, מים מטוהרים או נוזל לרדיאטור משמשים כנושאי חום עבור דוודים כאלה.

הסליל הפנימי של גוף החימום חשוף לאנרגיה חשמלית, מה שגורם להופעת מתח וזרמי מערבולת. האנרגיה המתקבלת מועברת לסליל המשני, ולאחר מכן הליבה מחוממת. לאחר שכל פני השטח של נוזל הקירור מחוממים, זה יעביר את זרימת החום לרדיאטורים.

איך להכין את המכשיר בעצמך

אתה יכול להכין דוד אינדוקציה בעצמך, העיקר הוא לבצע את ההוראות שלהלן.

כלים וחומרים נחוצים

• חותכי חוטים, צבת.
• מַחזוֹר לִשְׁאוֹב.
• ממיר הַלחָמָה.
• שסתומי כדור ומתאמים יידרש בעת התקנת היחידה על מערכת החימום.

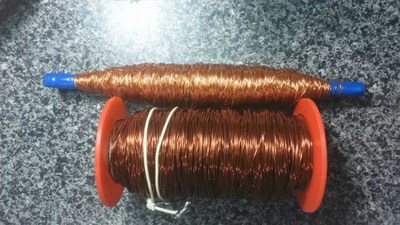

• חוט נחושת, פלדה או נירוסטה. עדיף לקנות חומרים חדשים, מכיוון שעדיף לא להשתמש בליפוף מסלילים ישנים. חתך הרוחב של החוט המתאים לליפוף הצינור הוא 0.2 מ"מ, 0.8 מ"מ, 3 מ"מ.
• חתיכת צינור פלסטיק - מִסגֶרֶת מבנים.

נוהל ביצוע העבודה

כדי להרכיב דוד אינדוקציה פשוט, לא תצטרכו להשתמש בכלים מורכבים או בחומרים יקרים.

כל מה שאתה צריך זה מכונת ריתוך הפוכה. שלבי הייצור הבסיסיים והשלביים:

1. חותכים חוט פלדה או נירוסטה לחתיכות באמצעות חותכי חוטים בין 5 ל-7 ס"מ.
2. צינור פלסטיק להרכבת גוף המכשיר בקוטר של 5 ס"מ. יש למלא את הצינור היטב בחתיכות חוט חתוך ולהניח אותו כך שלא יהיה חלל ריק בפנים.
3. רשת מתכת דקה-גרגר מחוברת לחלקי הקצה של הצינור.
4. קטעים קצרים של צינור מחוברים לתחתית ולחלק העליון של הצינור הראשי.
5. עטפו את הצינור בחוזקה בחוט נחושת, מספר הסיבובים לא פחות מ-90. יש לשמור על אותו מרחק בין הסיבובים.

1. מתאמים מיוחדים מחוברים לגוף התנור, המיועדים להכנסה למבני חימום או אינסטלציה.
2. מותקנת משאבת סירקולציה.
3. אלמנט הפוך מחובר לסליל המוגמר. עבור 18-25 א.
4. מערכת החימום מוכנה למילוי בנוזל קירור.

התוצאה היא יחידה זולה ופשוטה שתחמם ביעילות את הנכס.

מערכת חימום מתאימה להתקנת מערכת אינדוקציה. עיצוב סגור עם משאבה, אשר ייצור זרימת מים בצנרת.

צינורות עשויים פלסטיק מתאימים גם לעבודות התקנה בעת חיבור מכשיר חימום תוצרת בית.

בעת ההתקנה, חשוב לשמור מרחק מחפצים סמוכים. על פי תקנות הבטיחות, יש לשמור מרחק מיחידת החימום מחפצים אחרים וקירות. כ-30 ס"מ ויותר, מהרצפה והתקרה 80 ס"מ ומעלהמומלץ להתקין מכשיר למדידת לחץ הנוזל בחלל סגור ופתח אוורור ידני בצינור היציאה.

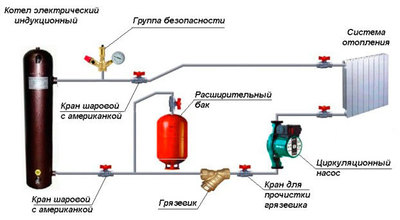

כיצד לחבר דוד במו ידיך, תרשים

1. ספק כוח DC 220 וולט.
2. דוד אינדוקציה.
3. קבוצת רכיבי בטיחות (התקן למדידת לחץ נוזלים, פתח אוורור).
4. שסתום כדור.
5. משאבת סירקולציה.
6. מסנן רשת.
7. מיכל ממברנה לאספקת מים.
8. רַדִיאָטוֹר.
9. מחוון צינור מילוי וניקוז של מערכת החימום.

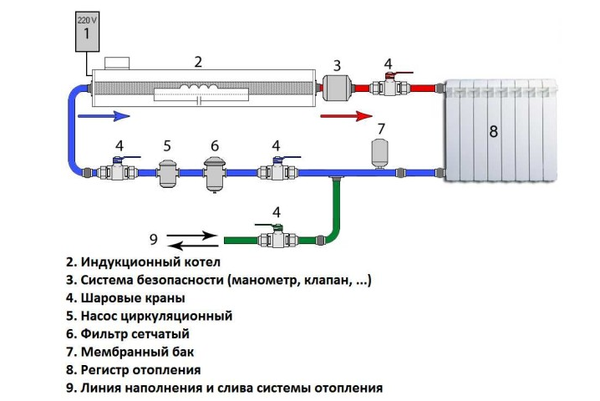

תמונה 2. דיאגרמת חיבור דוד אינדוקציה למערכת החימום. המספרים מציינים את חלקי המבנה.

סרטון שימושי

צפו בסרטון, שמסביר כיצד להכין דוד חימום אינדוקציה בעצמכם.

הטיעונים העיקריים בעד טכנולוגיה זו

היתרון העיקרי של ייצור דוד אינדוקציה בעצמך הוא ש קלות ההתקנה, אשר מיוצר בכל מקום נוח, אין צורך בחדר נפרד. לדוגמה, חלק מהצינור הממוקם קרוב לפתח כניסת הרדיאטור נחתך, ומחובר מכשיר חימום. קשה למדי לייצר יחידת חימום אינדוקציה במו ידיכם, אך חיסכון בתפעול ואין צורך בתחזוקה נוספת. תכונות עיצוביות יתרונות.
