סודות הטכנולוגיה: תוכניות שונות לחיבור רצפת מים חמים למערכת חימום
לפני חיבור ישיר של הרצפה המחוממת, חשוב לשים לב לפרמטרים רבים.
לדוגמה, שטח החדר, שיטת החימום שלו, גובה התקרות, מספר הקירות ואזורים ייעודיים מסוימים בחדר בבית פרטי.

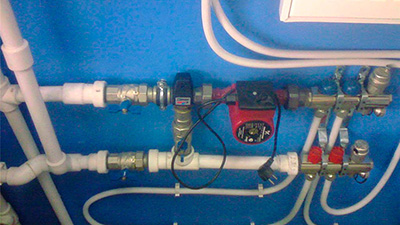

תכונות של חיבור חימום תת רצפתי לחימום מרכזי
סוג זה של חימום נוסף של החדר כולל צדדים חיוביים ושליליים.
יתרונות:
- פיזור מלא של מסות אוויר מחוממות לפי גובה בחדרים עם תקרות גבוהות;
- חימום אחיד של פני השטח חדרים בכל אזוריו;
- זרימת אוויר וללא טיוטות להפחית את כמות היווצרות האבק;
- האפשרות לפתח אלרגיות אינה נשללת ומחלות נשימה אצל בעלי הבית;
- היכולת לווסת את צריכת החשמל;
- היא מערכת עצמאית לחימום חדרים.
חסרונות:
- מחיר עבודות ההתקנה היעילות של מערכת חימום כזו גבוהה למדי;
- האפשרות להתקנה בבניינים רבי קומות אינה נשללת עם מערכת חימום מרכזית מסוג צינור יחיד;
- היווצרות של משטח צמנט ובידוד מגדילה את גובה הרצפה ל-15 ס"מ.
בעיות אפשריות
בעת הפעלת חימום המקום בצורה של רצפות חמות, עלולות להתעורר בעיות מסוימות. מצבים קשים.
חימום לא אחיד של פני השטח
ייתכן שהצרות אורבות בפנים תנועת נוזל הקירור דרך המעגלים.
מכיוון שיש להם אורכים שונים, מהירות אספקת הנוזל לעבור דרך מקטעים ארוכים של המעגלים תדרוש פרק זמן ארוך יותר. לכן, במעגלים כאלה המים מתקררים מהר יותר.
נזק לצנרת
דליפה בצינור או ירידה חדה בלחץ בו מובילה ל לפריצת דרך בתחום מערכת החימום התת רצפתי. כתוצאה מכך, כמות נוזל הקירור ירודה, וכתוצאה מכך, הרצפה נחלשת.
אם רמת החימום נמוכה ומופיעה דליפה, נדרשת בדיקה יסודית של המשטח באמצעות צילום תרמי.
יש צורך לבדוק כל קו מתאר של הרצפה המחוממתאם מתגלה נזק לחלק מהצינור, הוא מוחלף בחדש.
ניתן לקבוע את הסיבה לחימום לא שלם על ידי בדיקת כל מעגל חימום תת רצפתי בנפרד.
תקלה בציוד חשמלי
אם אין דליפה, הרצפה עלולה לא להתחמם עקב תקלה במשאבת הסירקולציה ובתרמוסטט, הפועל מרשת החשמל.
באמצעות רב-מודד או מברג מחוון, בדוק אם יש בהם מתח.
כמו כן, עליך לשים לב לבדיקת חיישני הטמפרטורה בתרמוסטט.
דיאגרמות חיבור
קיים מספר דרכים הפעלת מערכת חימום חדר מסוג זה.
בכל אחת מהתוכניות, יש צורך לספק היעדר חלקיקים בצינורות, אחרת הדבר יוביל לסתימה של אלמנטים של מבנה החימום התת רצפתי.
באמצעות קלט נפרד
בשיטה זו הפעלה יבשה של משאבת הסירקולציה אסורה. לשם כך, מותקן ממסר המווסת את הלחץ או את קצב הזרימה.
מותר גם להשתמש תרמוסטט המותקן על פני השטח, המאפשר חסימת פעולת המשאבה כאשר היא חוצה את סף הטמפרטורה התחתון.
האפשרות היעילה ביותר היא התקנת הרגולטור, אשר מתאים את טמפרטורת חימום החדר בהתאם לטמפרטורת החוץ של החדר.

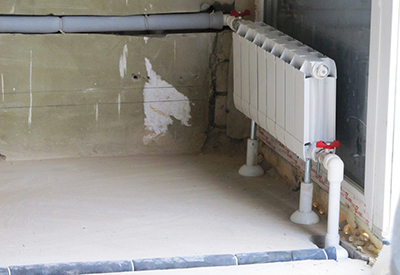

דרך חיווט אנכי
המטרה העיקרית של תוכנית כזו היא תהליך שחזור מערכת הרדיאטורים הקיימת.
על ידי חיבור צינורות חימום תת רצפתי ישירות לגובה, ניתן כמות כפולה של חום שמתקבלת. זה מוסבר על ידי העובדה שבאותו ערך טמפרטורה בצינור האספקה ובצינור ההחזרה, ברגע ההבדל בצינורות הרצפה המחוממת הוא יהיה גבוה יותר מאשר ברדיאטור.
אם קיים במבנה מגורים 4 עמודי עלייה נוזל קירור מבין השניים, זה במעבר, ומהשאר, משתמשים במים חמים ממערכת החימום המרכזית.

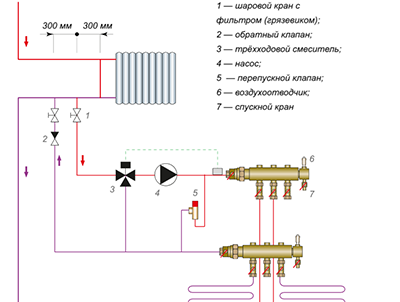

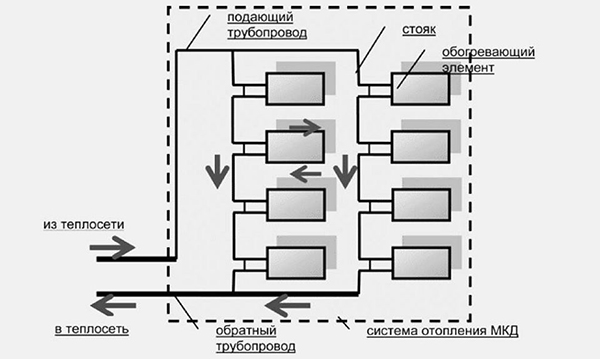

תמונה 1. תרשים של חיבור רצפה מחוממת מים למערכת חימום באמצעות חיווט אנכי.
רצף הפעולות לפי תוכנית זו:
- התקנת מחליפי חשמל חדשים חימום במקום רדיאטורים ששימשו בעבר;
- קיבוע מקביל של המעגל המשני מהרצפה המחוממת.
חָשׁוּב! בעת ביצוע התהליך, יש צורך יישומי צינורות PVC אותו אורך.
מערכת צינור אחד
זוהי התוכנית לא מספק ויסות זרימה נוזל קירור והורדת הטמפרטורה שלו

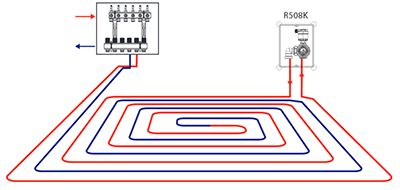

מערכת החימום התת-רצפתית מחוממת במים מחוברת למערכת החימום המרכזית באמצעות צינור. ניתן לעשות זאת על ידי החלפת רדיאטור במעגל רצפה מחומם.
אין להבדיל בעומסים התרמיים בין מערכת החימום המרכזית למערכת החימום התת רצפתי. יותר מ-5-10 מעלות.
במקרה זה, ניתן לשלוט בטמפרטורת החדר באמצעות משאבת סירקולציה ותרמוסטט.
בהיעדר נוזל קירור בצינור, המשאבה פועלת מסתיים באופן אוטומטי.
כדי לשמור על טמפרטורה נוחה בחורף, ניתן להשתמש בתוכנית המשומשת דוד חשמלי שיאאלמנט זה יוכל לבצע פונקציה זו בעזרת תרמוסטט, בתנאי שהוא מחובר לחימום המרכזי מצד אחד ולרצפת החימום מצד שני.
כיצד להתחבר לחימום אישי
תרשימי חיבור לחימום אישי זמינים ארבעה סוגים: צינור יחיד, צינור כפול, כוח משיכה, משולב.
צינור יחיד
שמו השני הוא "לנינגרדקה"זהו אחד הפשוטים ביותר ואינו דורש השקעות כספיות גדולות.
כדי ליישם תוכנית זו, נדרש קו ראשי אחד למים חמים, והמעגל מגדיל את אורכו הכולל. התהליך כולו מתבצע הודות ל משאבת סירקולציה.
זה מותקן במרכז הכביש המהיר. מעגל חימום תת רצפתי במים מותקן לאחר המשאבה, וקווי החזרה מותקנים לפניו.
החלקים הפתוחים של הצינור קבועים רגולטורים עבור ניהול ו מִיקסֵר עבור חימום תת רצפתי.
תְשׁוּמַת לֵב! אורך הלולאה המשמשת במעגל זה לא צריך להיות מעל 20–30 מטר.
צינור כפול
זה נחשב ליעיל ביותר לתפקוד מלא של רצפות מחוממות.
בניגוד לקודמת, תוכנית זו מרמזת נוכחות של צינורות בודדים, מחובר לדוד - לאספקת מים חמים והחזרה.
בזכות השימוש ב- שסתומי כדור ומערבלים בשטח פתוח ניתן להפעיל מערכת חימום תת רצפתי.
המעגל המשמש במעגל זה אינו אמור להיות יותר מ-50 מטר.

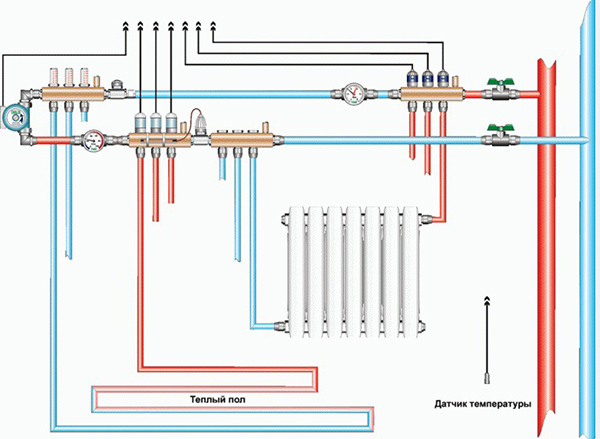

תמונה 2. דיאגרמת חיבור דו-צינורית לחימום תת רצפתי באמצעות שסתומי כדור ומשאבות סירקולציה.
כבידה
דרך הצינור מים מסתובבים באופן טבעיחיבור המעגל למערכת חימום תת רצפתי זו מתבצע בהתאם לשיפוע הראשי. החיבור מתבצע בתחילת החדר, וקו החזרה נמצא בסוף.
פרמטר הצינור הראשי חייב להתחיל מ-3.2 ס"מ.
הצינור יכול להיות בצורה של נחשים או ספירלות.
משולב: רצפת מים ורדיאטורים
מערכת זו מאופיינת על ידי שני נכסים: במחזור ואטום הרמטית.

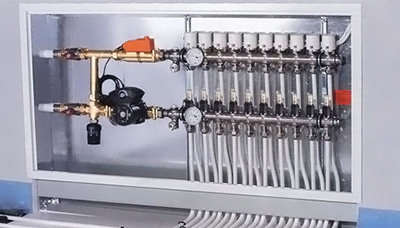

שני רכיבי המעגל מחוברים לקו משותף. נוזל הקירור עובר למעגל הרצפה דרך יחידת הערבוב. שם, כדי לשמור על טמפרטורת רצפה נוחה, ניתן להוסיף לו מים קרים מקו ההחזרה.
לאחר מכן, נוזל הקירור מחולק לענפים נפרדים. באמצעות מסרקי אספן. רצפות חמות מסופקות עם משאבת סירקולציה משלהן.

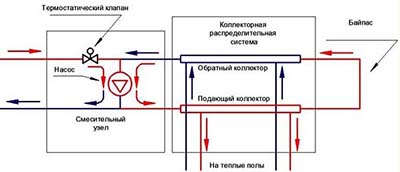

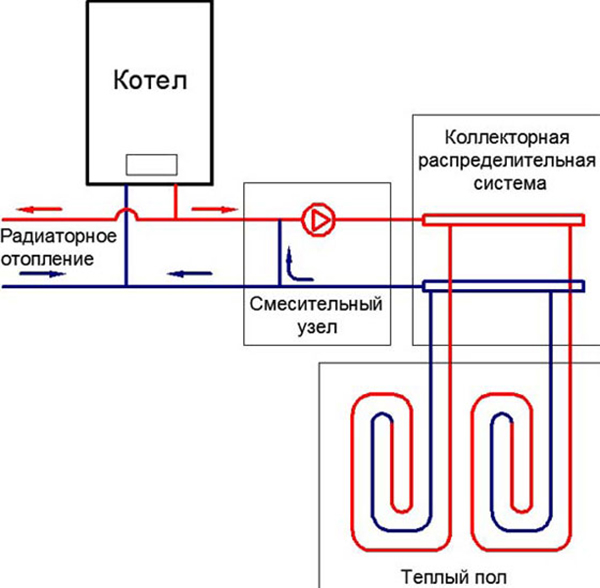

תמונה 3. תרשים חיבור משולב לחימום תת רצפתי: עם דוד, סוללות, מערכת סעפת, יחידת ערבוב.
ניואנסים תוכנית משולבת:
- ארגון חובה נוכחות במערכת חימום תת רצפתי ורדיאטורים משטרי טמפרטורה עצמאיים;
- צורך השימוש כמויות גדולות רכיבים נוספים של התהליך;
- שליטה במערכת המשולבת מרמזת נוכחות של יחידות ערבוב עם שסתומים תרמוסטטיים, ויסות תלוי מזג אוויר על ידי בקר חיצוני, חיישני חדר וכו'.
לדוד
נמצאות תוכניות קולט, טורי, מקבילי, עם שסתום דו כיווני ותלת כיווני.
אַסְפָן

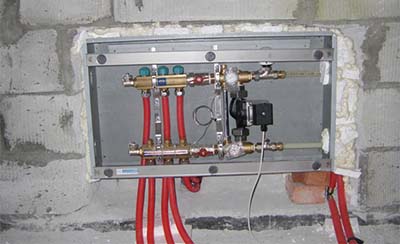

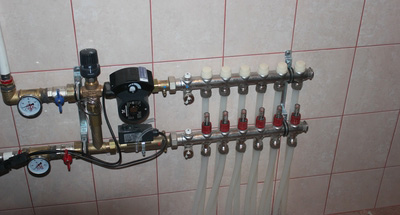

העיקר הוא שזה מיוצר חיבור קבוצת סעפת (שסתום ניקוז, משאבת סירקולציה, פתח אוורור, שסתומי מיקסר וכיבוי הממוקמים על הצינורות) והצינורות, והקולטים עצמם קבועים באמצעות צינורות דוד.

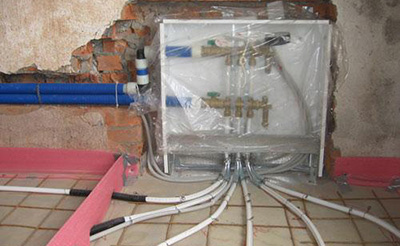

תהליך התקנת ארון האספן ויצירת הרצפה נמצא בעיצומו.
לִפְעָמִים שסתומים תרמיים מותקנים במקום שסתומי סגירה קונבנציונליים. הם מציינים את קיבולת התפוקה עקב שימוש בגליל תרמי עם פרפין.
כמו במעגל המשולב, במעגל הקולט מתקבלים הדברים הבאים: ערבוב מים קרים במידת הצורך. משאבת ערבוב קבועה בין סעפת צינור האספקה. ההופעה השלישית שלו מאפשר לנוזלים לעבור דרכם מול צינור הרתע.
שרוול התמיכה, טבעת ההידוק והאום מאפשרים חיבור לסעפות צינורות.
הוֹלֵם נדרש לתקן את הסעפת, הצינור והשסתום.
עם שסתום דו-כיווני
רכיב זה של המערכת הוא ראש תרמי עם חיישן נוזלים. שסתום זה נקרא גם ברז הזנה, מכיוון שהוא מאפשר הוספת מים רק כשהוא פתוח.
תוכנית זו מספקת התקנה חובה של מעקף עם שסתום בטיחות. זה הכרחי במצבים של לחץ מוגזם: כאשר מדד זה עולה, חלק מהנוזל משוחרר לקו ההחזרה.
הַפנָיָה! תוכנית זו חלה על שטח חדר שאינו עולה על 200 מ"ר
עם שסתום ערבוב תלת-כיווני
שיטה זו נחשבת אופטימלית. המרכיבים העיקריים הם: ראשי תרמיים וחיישן טמפרטורה נפרד. משאבת הסירקולציה מספקת את תנועת נוזל הקירור. שסתום תלת-כיווני מוסיף את כמות הנוזל הנדרשת לצינור האספקה. התקנתו מתבצעת על ענף הקולט של הפלט בקו החזרה.
ללא שימוש במשאבת סירקולציה, אורך הצינורות במעגלים לא יעלה על 40 מטר. אם זה זמין, אין הגבלות אורך.
מקבילי וסריאלי
הראשון כולל התקנה מעקף במקום שסתום מעקףזה נדרש כדי שנוזל הקירור יעבור דרכו.
כלומר, כאשר קווי המתאר פועלים הנוזל לא יזרום בלי לעצור, ובכל מקרה, שסתום מעקף משמש לפרוק את המשאבה. שסתום כזה מותקן באופן ידני.
טמפרטורת הנוזל היוצא חייבת להתאים לטמפרטורת הכניסה שלו.
מעגל טורי שונה ממעגל מקבילי לא רק בשיטת החיבור, אלא גם בכך ש זרימת היציאה נכנסת לדוד, והטמפרטורה תואמת לטמפרטורת הרצפה המחוממת במים.
סרטון שימושי
סרטון המציג תרשים צנרת של דוד לחיבור רצפה מחוממת עם התקנה חובה של יחידת ערבוב.
התקנה עצמית
אם לוקחים בחשבון את כל התכונות של התוכניות השונות ולומדים בקפידה את ההוראות, זה אפשרי חבר את עצמך רצפות מחוממות מבלי לפנות לאנשי מקצוע.
