בעזרתו, המכשיר לא ייכשל! מייצב מתח מהפך לדוד גז

מייצב מתח הוא מכשיר המגן על דוד התלוי בחשמל חימום כתוצאה מקפיצות מתח.

מכיוון שהדוד הוא ציוד מורכב ויקר, בעיות ברשת עלולות לשבש את פעולתו ולהשבית לחלוטין את לוח הבקרה, שתיקונה יעלה 20-30% מעלות המכשיר עצמו.

המייצב מסייע להימנע מהוצאות כאלה בשל תפקידו העיקרי: שמירה על רמת מתח קבועה ברשת.

מייצבי מתח אינוורטר עבור דודי גז

למייצבים של מתח אינוורטר יש מאפיינים משלהם.

הֶתקֵן

השם הנכון לסוג זה של מכשיר הוא: מייצבים כפולים של המרה. הטרנספורמציה הראשונה היא מזרם חילופין לזרם ישר.

שנית: ישיר לסירוגין - ולכן קם שם נוסף: מייצב אינוורטר.

בשלב הראשון טרנספורמציה, זרם לא יציב מהרשת נכנס למיישר ולמתקן ההספק של המכשיר, שם הוא מסונן ומתייצב, ולאחר מכן הוא מצטבר על לוחות של מספר רב של קבלים.

לפעולה יציבה וארוכת טווח של הדוד זקוק לזרם חילופין עם מאפיינים סינוסואידיים מדויקים — ככל שהשינויים בין הזרם המינימלי למקסימום אחידים יותר, כך ייטב לציוד החשמלי היקר של הדוד.

סוג זה של מייצב מייצר גל סינוס אידיאלי באמצעות ממיר.

המטען מהקבלים (שכבר בצורת זרם ישר) לאחר השלב הראשון של הטרנספורמציה עובר לכאן, שם הוא הופך שוב - חזרה לזרם חילופין בתדר קבוע. 50 הרץ ומתח 220 וולט.

דיוק זה מושג באמצעות גנרטור קוורץ. לאחר שני שלבים, מסופק זרם חילופין יציב עם שינויים סינוסואידליים ברורים כדי להפעיל את דוד החימום.

מאפיינים

1. כּוֹחַ — המדד העיקרי שעליו תלויה יעילות המייצב. ככל שדוד הגז צורך יותר חשמל, כך רמת ההספק הנדרשת של מערכת הייצוב גבוהה יותר. הדגמים בשוק הם מ-0.5 עד 3.5 קילוואט.
2. מהירות התגובה. זה מתייחס לתגובה לשינויים ברמת המתח ברשת. ככל שהמכשיר מזהה נחשול מתח מהר יותר, כך הזרם יתעוות פחות. מכיוון שמהירות התגובה במייצבים של ממיר אינוורטר היא מיידית והזרם עובר שני שלבי טרנספורמציה, הדוד מוגן לחלוטין מפני נחשולי מתח.
3. רמות הגנה. כל מערכות הייצוב הכפולות מוגנות מפני קצרים, חיבורים שגויים (קוטביות שגויה) ופריקת יתר של הסוללה.
4. מִשׁקָל. עדיף לא לחבר מוצרים כבדים לקיר, מכיוון שהם לא צפויים לעמוד בנפילה ממנו במקרה של התקנה לקויה. למטרה זו, מערכות ייצוב מיוצרות במיוחד עם רגליים להתקנה אופקית.

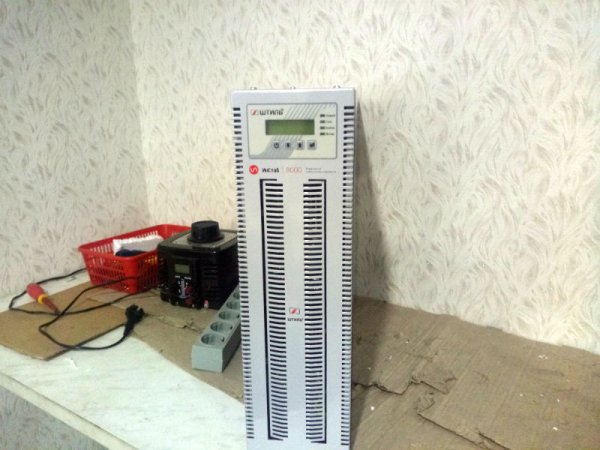

תמונה 1. מייצב מתח אינוורטר מהיצרן Shtil. המכשיר די גדול, מותקן בדרך כלל על הרצפה.

1. גבול הרגולציה. דרגת ההספק הנדרשת לשמירה על פעולה יציבה של הדוד תלויה במאפיין זה.

יתרונות וחסרונות

החיסרון היחיד הטמון בסוג זה של מייצבים הוא העלות הגבוהה, המגיעה למחיר של דוד ממוצע: כ-50,000 רובל עבור מיישר מתח גדול וחזק.

אבל היתרונות שבעל הבית מקבל עם רכישת מוצר זה עולים על החיסרון היחיד, אך לעיתים משמעותי:

1. תגובה מיידית לתנודות מתח. זה לא יכול להיות שווה 0 אלפיות שנייה, אבל במודלים אלה זה קרוב לערך הזה - 5-6 אלפיות השנייה.
2. ביציאה, האות הוא בצורת סינוסואיד אידיאלי, אשר מאריך משמעותית את חיי השירות של דוד החימום, והייצוב עצמו מתרחש כל הזמן עקב טרנספורמציה כפולה של הזרם.
3. מתח הכניסה יכול להיות נמוך יחסית - 90-100 וולט, וגבוה - 220-310 וולטביציאה, האות הוא רמת מתח אחידה הנדרשת עבור דגם דוד מסוים (בעל הבית מווסת ערך זה בעצמו).
4. אם תנאי ההפעלה מתקיימים, המייצב יכול לשמש 10-15 שנים, אשר תואם את אורך החיים הממוצע של דוד חימום.

איך לבחור ומה לחפש בעת הקנייה

בעת רכישת מכשיר ייצוב ממיר, חשוב להשוות את מאפייניו עם ערכי מדיום החימום של הדוד..

התנאי העיקרי לתאימות הוא עמידה בדרישות החשמל: דוד גדול צריך מייצב גדול, קטן צריך אחד קטן.

ניתן לכוונן חלק מהאי דיוקים במתח המוצא, אך לא ניתן לתקן פערים גדולים. כדי לחשב נכון את המתח שהמכשיר שנרכש נדרש לייצר, יש להכפיל את סכום המתח של כל המערכות המחוברות אליו. ב-1.3 לקחת בחשבון את כוח ההתנעה, והתוצאה הופכת להנחיה בעת הקנייה.

עבור ציוד מתוצרת מקומית עדיף לקנות מייצבים רוסיים, מכיוון שהם מותאמים למאפיינים ולתכונות שלהם, אך יחד עם זאת, דוודים זרים יתקשרו עם האחרונים ויעבדו כרגיל. מכיוון שלמייצב הממיר יש עלות גבוהה, לפני הקנייה עליך לוודא את אחריות היצרן לפעולתו.

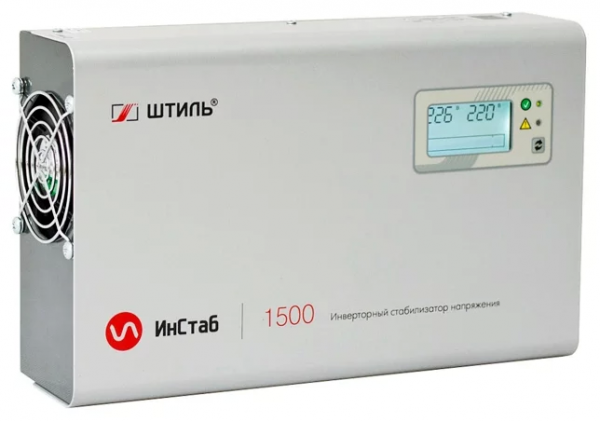

תמונה 2. מייצב מתח אינוורטר מהיצרן Shtil. למכשיר יש תצוגה אלקטרונית.

תכונות הפעולה

כדי להאריך את חיי השירות של מכשיר יקר, חשוב להקפיד על התנאים שצוינו על ידי היצרן. במדריך ההפעלההדרישות הבסיסיות שיש לעמוד בהן במהלך הפעולה זהות עבור מוצרים מסוג זה:

1. עומס הרשת אינו עולה על מגבלת ההפעלה של המכשיר במשך זמן רב. עקב הפרות מתמידות של דרישה זו, חיי השירות של המוצר מצטמצמים, ועודף לטווח קצר אך משמעותי עלול לשרוף את לוח החשמל אם המייצב אינו מוגן מפני קצר חשמלי.
2. הלחות בחדר לא תעלה על 40%. בנוסף, החדר לא צריך להיות מלוכלך או מאובק, שכן מערכות ייצוב גדולות משתמשות במאווררים כדי לקרר את החלקים הפועלים.
3. החדר מצויד באוורור, אחרת המאווררים ידחפו את האוויר החם מסביב, ויחממו אותו עוד יותר.
4. תאימות טמפרטורה. בממוצע, למוצרים איכותיים יש טמפרטורת עבודה מ-10- (15- עבור חלק) עד 30-40+ מעלות צלזיוס.

סרטון שימושי

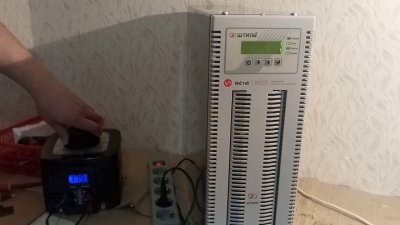

צפו בסרטון, המסביר את עקרונות הפעולה של מייצב מתח אינוורטר.

הדוד בטוח

שימוש במייצב אינוורטר מאפשר לך להגן באופן מלא על מכשיר החימום מפני עליות מתחהודות לכך, חיי השירות שלו מתארכים והטמפרטורה הנדרשת של נוזל הקירור בצינורות נשמרת, ובהתאם - בבית. אם חשוב לבעל הבית שהציוד שלו - הדוד ומשאבת הסירקולציה - יעבוד לאורך זמן וביציבות, הוא יבחר מייצב כדי לנרמל את הזרם החשמלי ברשת שממנה הוא מופעל.
