כיצד לבנות את החלק החשוב ביותר של המכשיר? הנחת תיבת אש לתנור בעצמך

תיבת אש של תנור – אחד המרכיבים העיקריים שלה, שתוכנן לבעירת חומרי דלק.

כל תא בעירה חייב לספק אספקת חמצן לשמירה על האש, בעירה מלאה של הדלק, שחרור גזי פליטה וסילוק אפר.

עיצוב תיבת אש נקבע בהתאם לסוג התנור וסוג הדלק.

איך לקפל תנור אש במו ידיכם

תיבת האש של התנור מורכבת מ מַפּוּחַ (אפר-פח) עם דלת, לְגַרֵר ו תא הבעירה (תיבת אש) עם דלת.

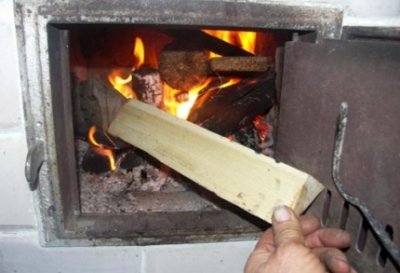

מידות נקבעים על סמך נפח עצי ההסקה לטעינה בו זמנית. רוחב תא האש שווה לרוחב דלתו או מעט רחב יותר משני הצדדים.

גוֹבַה תא הבעירה צריך לאפשר בעירה מלאה של הדלק, דבר המושג על ידי שמירה על מקום פנוי בתא הבעירה לאחר טעינת עצי ההסקה. הגובה המומלץ 80-100 ס"מ.

תיבת האש מחוברת לאגן האפר. באמצעות סורגהאחרון נועד לספק אוויר במהלך הבעירה ולאסוף אפר. בעת התקנת הסורג, יש להעמיק אותו מתחת לגובה דלת תא האש כדי למנוע נפילת גחלים בוערות על הרצפה.

על תיבת האש להיות בעלת שיפועים לכיוון הסורג כדי להעביר אפר לבור האפר. הפער בין הבנייה לסורג צריך להיות לא פחות מ-5 מ"מכדי למנוע מהלבנה להישבר עקב ההבדל בהתפשטות של חומר הלבנה והמתכת בטמפרטורות גבוהות.

בחירת חומרים לבנייה ותקרה, כיצד לטפל במבנה

המבנה נמצא בתהליך ייצור עשוי מלבני חרס אדומות עם חיפוי (בטנה) חומר עקשן. בבחירת חומר לבנים, יש לשים לב לכך שהוא אינו שרוף יתר על המידה או נסדק. לבנה איכותית המתאימה לבנייה בתנור בעלת קצוות חלקים, קצוות חדים וצבע אחיד, כאשר מקישים עליה נשמע צליל צלול, כמעט מתכתי.

יידרשו החומרים הבאים:

• לבנים אדומות — לקירות;
• לבנים חסינות אש ולבנים בצורת טריז (חרס אש) — לציפוי ועיצוב התקרה;

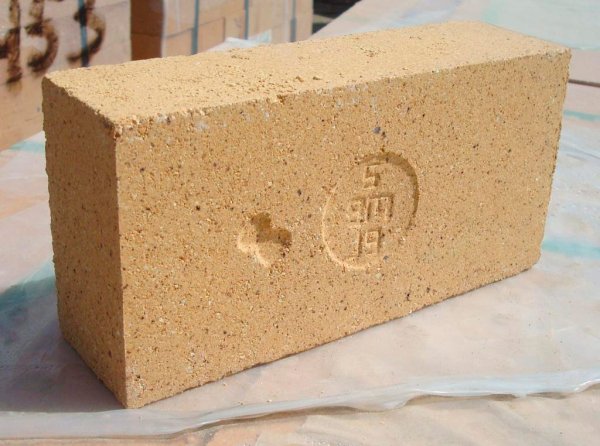

תמונה 1. לבנים אש המשמשות להנחת תיבת האש של התנור. לפני השימוש בחומר, יש לוודא שהוא שלם.

• חימר, חול, מים — לפתרון;
• בַּרזֶל יְצִיקָה לְגַרֵר;
• דלתות תיבת אש ובור אפר;
• רצועות פלדה או חוטים — לחיזוק דלתות;
• יריעת אסבסט — לאטם חסין אש בין הבנייה לדלתות.

לחיבור בנייה בתנור אפשר לקנות תערובת מוכנה אוֹ הכינו את הפתרון בעצמכם. באזור הטמפרטורות הגבוהות משתמשים רק בחימר אדום, חול ומים נקיים. איכות התמיסה תלויה בצמיגות, בפלסטיות ובתכולת השומן של החימר. חול לבנייה חייב להיות נקי מלכלוך וזיהומים.

הכנת הכלים

הכנת העיצוב בעצמך תאפשר סט כלים נדרש:

• פטיש תנור;

• כַּף — ליישום התמיסה;
• קיבולת גדולה — להכנת תמיסה;
• מפלס הבניין — לשלוט על נכונות ההנחת;
• מכשירי מדידה - סרגל, סרט מדידה, ריבוע;
• קווי אנך — כדי לקבוע את הקונטורה החיצונית.

כיצד לכסות כראוי את תיבת האש ולהכין קמרון לתנור לבנים

כדי לבנות תא אש, יש לקבוע כמות מסוימת של שטח. תרשים מדויק התנור העתידי והניח קֶרֶן עם שכבת איטום.

לפני הנחת הלבנים על גבי המלט, עליכם להרכיב את המבנה בלעדיו - כדי להתאים בדיוק את הלבנים לגודל.

הבנייה נראית כך שלב אחר שלב:

• הכינו פתרון.
• שורה ראשונה הם מונחים על היסודות ללא פערים ויוצרים בסיס לתנור.

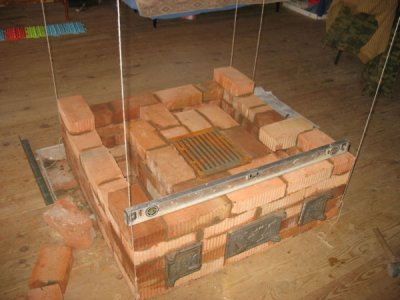

• בשורה השנייה מתחילים ביצירת מיכל האפר ובחיבור דלתו. לשם כך, סמנו את מרכז תיבת האש העתידית והניחו את מיכל האפר בדיוק מתחתיו. חוט גמיש מועבר דרך החורים במשקוף הדלת וקצותיו מעוותים לצרור. צרורות החוטים מקובעים בשכבת הבנייה.
• צרו קו מתאר מפוח והמקום בו מונחת הסורג.
• תיקון דלת תא האש באמצעות חוט. משקוף הדלת מבודד באטם העשוי מחומר שאינו דליק.

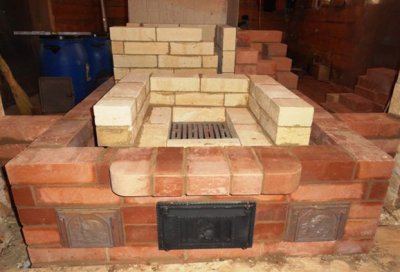

• יצירת קירות תיבת אש וקמרון עם פתח לחיבור הארובה.
• הם עושים את הריפוד תיבת אש עם לבנים אש.

תיקוני באגים

בעת בניית תיבת אש לתנור ישנם כמה טעויות נפוצות, אשר ניתן לתקן במהלך תהליך העבודה:

• בעת יצירת הקירות, יש למרוח את התמיסה ו להתיישר עם הידיים כדי למנוע עששת.

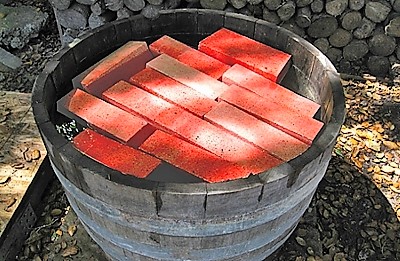

• יש להניח לבנים במהלך ההנחה רטוב עם מיםכך שלא ימשכו לחות מהתמיסה.
• אם גוש לבנים אחד מוזז, לא יכול לזוז יש להחזירו למיקום הרצוי. יש להסירו, לנקות אותו מהתמיסה ולהניחו שוב.

סדקים בבנייה עקב שינויי טמפרטורה שפשף עם תמיסה. הלבנה הסדוקה מוסרת מהמבנה, האזור מנוקה, הוא מורטב ומחזירים לבנה מתאימה. אם הדלת אינה מהודקת היטב, היא מוסרת, התפרים הסמוכים מפורקים, במידת הצורך, גושי הלבנים מוחלפים בחדשים.

סרטון שימושי

צפו בסרטון, המספר על תהליך הנחת תיבת אש לתנור לבנים.

בטיחות בבנייה

הפרת טכנולוגיית הנחת התנור בכל שלב של הבנייה עלולה להוביל לסכנה בעת שימוש בתיבת האש. הטעות העיקרית יכולה להיות הנחת יסודות לא נכונה.

סימנים עיקריים של תקלות, אשר נובעות כאשר היסודות מונחים בצורה שגויה:

• כספת תיבת האש נהרסה.
• הדלתות נופלות החוצה.
• פחם בוער נשפך החוצה.
• הלבנים נסדקות לכל שטח הכיריים.
• הארובות מתדרדרות.

אי אפשר לחמם את הכיריים במצב הזה - יש סיכון גבוה לשריפה ו הרעלת אנשים על ידי גזי עשןתקלות שנגרמו עקב יסודות לא מתאימים אינן ניתנות לתיקון. יהיה צורך לפרק את כל התנור ולבנות מחדש את כל האלמנטים.
