2 ב-1: חימום ומים חמים לבית. כיצד לבחור דוד גז דו-מעגלי?
אתה צופה במקטע מעגל כפול, הממוקם בחלק הגדול גַז.
מבין גנרטורי חום הפועלים על גז, דודי גז הם הנפוצים ביותר. הם נבדלים בעלות הדלק הנמוכה שלהם, יעילות גבוהה.
בנוסף למאפיינים טכניים, מכשירים כאלה מסווגים לפי מספר המעגלים המחוברים.
דוודים חד-מעגליים משמשים רק לחימום, השימוש באנלוגים דו-מעגליים בנוסף לחימום מאפשר אספקת מים חמים (להלן מים חמים) מסוג אוטונומי בחצרים מחוממים.
המבנה ותכונות התפעול של דוד גז דו-מעגלי
ההבדל העיקרי ההבדל בין דוודים דו-מעגליים לבין אנלוגים דו-מעגליים הוא היכולת לחמם לא רק את נוזל הקירור, אלא גם מים רגילים לצרכים סניטריים.
בנוסף לעיצוב, המידות והמאפיינים הטכניים של כל דגם מאופיינים בהבדלים בעיצוב, בעוד שהמבנה הכללי שלהם דומה בערך.

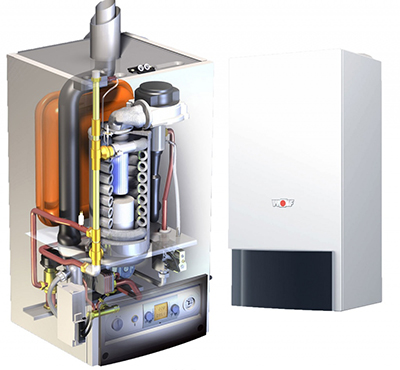

כל דוד דו-מעגלי כולל תא בעירה עם מבער, מחליף חום ואלמנטים אלקטרוניים המווסתים את פעולת היחידה במצב אוטומטי.
תִפקוּד דוד גז דו-מעגלי מתבצע לפי התוכנית הבאה:
- תערובת אוויר-גז מוזנת לתא הבעירה של הדוד. כאשר הוא נשרף, משתחררת אנרגיית חום. בהתאם לדגם הספציפי, תוצרי הבעירה נפלטים דרך הארובה או הופכים לנוזליים למצב עיבוי, ולאחר מכן הם מסולקים באופן ידני.
- החום הנוצר משריפת גז מועבר לנוזל הקירור דרך מחליף חום, המסתובבים במעגל חימום סגור - מהדוד לרדיאטורים הממוקמים בחדרים המחוממים וחזרה.
- כאשר פותחים ברז מים חמים (בחדר האמבטיה או במטבח), האנרגיה התרמית הנוצרת משמשת לחימום המים הסניטריים., המשמש לצרכים ביתיים. במקרה זה, בדגמים שאינם מצוידים במיכל אחסון, תהליך החימום מושעה במהלך פעולת מעגל המים החמים, ומתחדש כאשר ברז המים החמים נסגר.
שינויים עיקריים
מודלים של דודי גז דו-מעגליים לִהיוֹת שׁוֹנֶה בהתאם למספר פתרונות עיצוב ושילוביהם.
עקרון חימום המים
דודי גז דו-מעגליים מחולקים ל מודלים של זרימה ואחסוןחימום מים במכשירי זרימה מתבצע בזמן אמת - ישירות עם פתיחת ברז המים החמים.

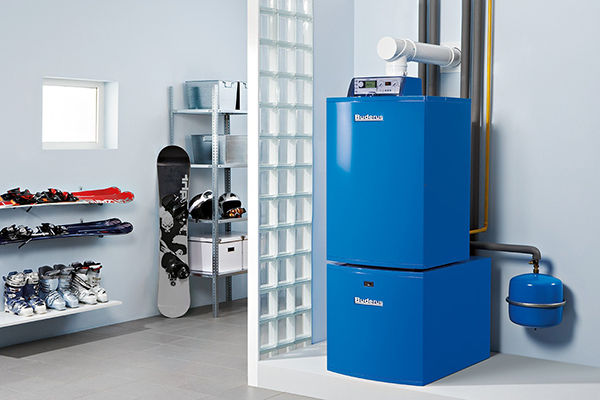

תמונה 1. דוד גז אגירה כפול במעגל כחול עם דוד, המים בו מחוממים מראש.
דודי אגירה מצוידים בדודים מובנים בנפח של מ-30 עד 100 ליטר, שבו המים מתחממים מראש.
חָשׁוּב! כאשר אספקת המים החמים המצטברת אוזלת, הפעלה נוספת של מעגל המים החמים בדוד האגירה מתבצע על פי עקרון הזרימה, עד לסגירת ברז המים החם, ולאחר מכן מתמלא שוב הדוד המובנה.
סוג מחליף חום
דוודי גז דו-מעגליים מודרניים מצוידים במחליפי חום דואותרמיים או ביתרמיים. אלמנט דו-תרמי הוא טנדם של שני מחליפי חום האחראים על פונקציות אינדיבידואליות - חימום ואספקת מים חמים.
מחליף חום ביתרמי פועל הן לחימום נוזל הקירור והן לאספקת מים חמים - תלוי אם הברז המתאים פתוח. ברוב המקרים, אופטימלי להשתמש בדוד המצויד במחליף חום דו-תרמי.
דודי הסעה ועיבוי
במודלים של הסעה (מסורתיים), תוצרי בעירה מושלכים דרך הארובה, בעוד שחלק מהאנרגיה התרמית הנוצרת הולכת לאיבוד.
באנלוגים של עיבוי, טמפרטורת תוצרי הבעירה יורדת ל"נקודת הטל", ולאחר מכן תוצרי לוואי עוברים ממצב גזי למצב נוזלי.
במקרה זה, מחליף חום נוסף לוכד את האנרגיה התרמית המשתחררת כאשר המצב המצטבר של גזי הפליטה משתנה.
דודי הסעה זול יותר, אבל עבור אנלוגים של עיבוי זה אופייני יעילות גבוהה יותר.
חָשׁוּב! בעת שימוש בדודי עיבוי במערכות חימום המצוידות ב רדיאטורים מברזל יצוק בסגנון ישן, יעילות החימום מופחתת באופן משמעותי.
סוג תא הבעירה
כדי שכל דוד יפעל, נדרשת אספקה קבועה של אוויר, כמו גם סילוק של תוצרי בעירה.
בדגמים המצוידים ב תאי בעירה פתוחים, מיושם עקרון הטיוטה הטבעית: אוויר לפעולה נלקח ישירות מהחדר בו מותקן הדוד, וגזי פליטה נפלטים דרך ארובה אנכית מסורתית. התקנת מבנים כאלה מותרת רק בחדרים נפרדים ומאובזרים במיוחד.
ביחידות עם תא בעירה סגור מיושם עקרון ה"טיוטה הכפויה" - זרימת האוויר מתבצעת דרך ארובה קואקסיאלית, אשר נפלטה לרחוב דרך הקיר. הטורבינה המובנית דוחפת אוויר חיצוני לתא הבעירה. תוצרי הבעירה נפלטים החוצה באופן דומה.

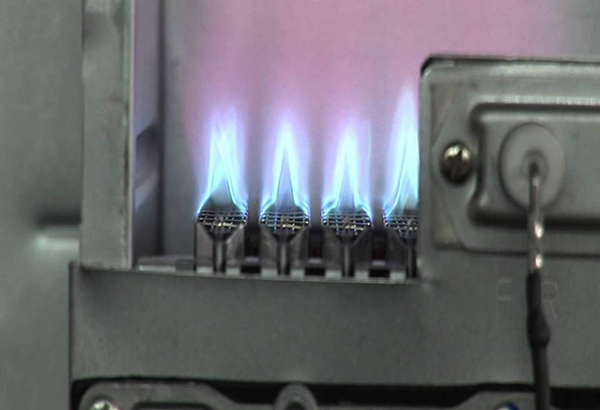

תמונה 2. תא בעירה סגור עם משיכה מאולצת, זרימת אוויר בו מתרחשת דרך ארובה קואקסיאלית.
כדי להתקין יחידות אלה, אין צורך להקצות חדר דוודים, אך ישנן מספר דרישות שנקבעו בחקיקה עבור הנחות המאפשרות התקנת מכשירים כאלה. בנוסף, דוודים עם תא בעירה סגור תלויים באנרגיה - לצורך פעולתם יש צורך חיבור קבוע לרשת החשמל.
שיטת התקנה
לפי מאפיין זה, מעגלים כפולים מחולקים ל: דגמי קיר ורצפההראשונים מחוברים ישירות לקיר, בעוד שהעומדים על הרצפה מותקנים על הרצפה או על בסיס מוכן מראש.

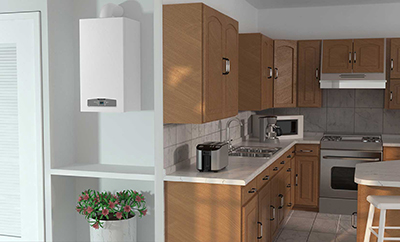

דוודים המותקנים על הקיר הם קומפקטיים יותר, אולם יש להם פחות הספק בהשוואה לדודים המותקנים על הרצפה - חימום יעיל אפשרי רק עבור חדרים בשטח של לא יותר מ-200 מטר2, והממוצע קצב חימום אספקת מים חמים – 14 ליטר לדקהבנוסף, חיי השירות של דגמים המותקנים על הקיר קצרים יותר בהשוואה לאפשרויות המותקנות על הרצפה.
חָשׁוּב! בנוסף לשינויים הנ"ל, דודי גז דו-מעגליים שונים בסוג המבער (רגיל או מווסת) ושיטת הצתה (ידני או אוטומטי).
יתרונות וחסרונות של מכשיר דו-מעגלי
מלבד הברורים מאלה יתרונות שימוש בדודי גז (כגון מחיר גז נמוך ויעילות גבוהה), עבור מודלים דו-קונטוריים מאופיינים גם על ידי:
- צְפִיפוּתבין אם נעשה שימוש בשינוי המותקן על הקיר או עומד על הרצפה, מידותיו של דוד דו-מעגלי קטנות יותר בהשוואה למידות של עיצובים נפרדים של דוד ודוד מים.
- רמה גבוהה של אוטומציהדוודים דו-מעגליים אוטומטיים, מה שמאפשר להפחית משמעותית את הסיכונים, אופייני לשימוש בציוד גז ביתי. בנוסף, אוטומציה הופכת את המכשיר לנוח לשימוש.
- מחיר נמוך יחסיתעלות הרכישה וההתקנה של דוד דו-מעגלי נמוכה יותר בהשוואה לעלות רכישת דוד, דוד מים נפרד והתקנתם במערכת החימום.
- קושי בהרכבה עצמית של יחידה כזו נמוכה משמעותית, במיוחד בהשוואה להתקנה וכיוונון נפרדים של הדוד ודוד המים.
- אוטונומיה של אספקת מים חמיםתכונה זו מאפשרת שימוש ביחידות בעלות מעגל כפול. כל השנהבמהלך עונת החימום, הדוד מספק חימום ואספקת מים חמים, בעונה החמה - רק אספקת מים חמים. במקרה זה, הבניין או המקום המצוידים ביחידה כזו אינם תלויים בפעולת ערוץ אספקת המים החמים המרכזי.
- הפחתת חשבונות שירותבעת שימוש בדוד דו-מעגלי, רמת עלויות השירות מצטמצמת, מכיוון שאין צורך לשלם עבור אספקת מים חמים מרכזית.
חָשׁוּב! התקנת ציוד נוסף (בעיקר – תֶרמוֹסטָט) מגביר את הנוחות והנוחות בעת שימוש בדוד גז דו-מעגלי.
בין העיקריים שבהם חסרונות נבדלים בין מודלים דו-מעגליים:
- הגבלה לנקודת צריכת מים אחתאם יש נקודה שנייה, השימוש המיועד שלה ידרוש התקנה של מחולל חום נוסף.
- זמן חימום מים מוגברכשפותחים את הברז המתאים, צריך להמתין זמן מה עד שהמים מתחממים. עם זאת, חיסרון זה מובנה יותר. רק עבור דגמי זרימה.
- מספר משתמשים. יעילותו של דוד דו-מעגלי פוחתת עם עלייה במספר המשתמשים. המגבלה ליחידה ממוצעת היא לא יותר משלושה אנשים.
- חיי שירות קצרים. תפקוד מודלים סוג הזרימה ירידות בתנאים של קשיות מים מוגברת.
סרטון שימושי
סקירת וידאו של אחד הדגמים של דוד גז דו-מעגלי, המספרת על עקרון פעולתו ומאפייניו.
הצדקה לרכישה ושימוש
שימוש מיועד דוד גז דו-מעגלי מותר הן לחדרים בודדים והן לבניינים.
עם זאת, יעילותו של מכשיר כזה תלויה במספר גורמים:
- שינויים ומאפיינים היחידה שבה נעשה שימוש;
- שטח הנכס ומספר המשתמשים הקבועים;
- בידוד תרמי ומדדי אובדן חום טבעיים נכס נדל"ן מחומם.
ללא קשר לגורמים אלה, השימוש בדודי חימום דו-מעגליים מוצדק בחדרים ובבניינים שאינם מחוברים למעגל מים חמים מרכזי או שחווים קשיים מתמידים עם כיבויים ו/או הפרעות באספקת מים חמים.
