כאשר רשלנות אינה הולמת לחלוטין: הליך התקנת דוד גז רצפה

חימום בגז בעל מגוון רחב של יתרונות, כך שרוב בעלי הבתים שחולמים על מערכת חימום אוטונומית בוחרים בדלק זה.

אבל למערכת חימום כזו יש חיסרון משמעותי – למרות זאת, ניתן להתקין דוד גז בעצמכם, יש להתקין את המכשירים על ידי מומחים.

תיעוד

כדי להתקין חימום גז בבית, עליך להכין מספר מסמכים.

תוצאת סקירת הבקשה תהיה או סירוב עם נימוקים, או אישור להתקנה. יחד עם ההיתר, תקבלו מפרט טכני. עם קבלת ההיתר, הזמינו פרויקט התקנה.

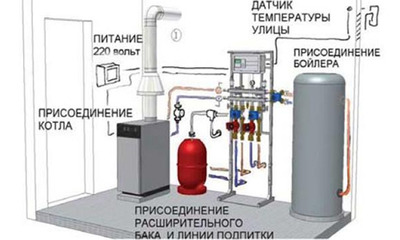

הפרויקט יציג דיאגרמות של פריסת צינורות גז בתוך הבניין, כמו גם תרשימי חיבור של ציוד.

הם מטפלים בכל הבעיות שתוארו לעיל שירותי גז שהוקצו לאזור בו אתם גריםשירות הגז או שירות בקרה אחר בודק גם את התיעוד הטכני של הציוד.

מאפייני התקנת דוד גז רצפה

מתאימות ליחידות עומדות על בסיס מצויד במיוחד כך שהרווח בין היחידה לקירות החדר יהיה מספיק לתחזוקה ותיקונים.

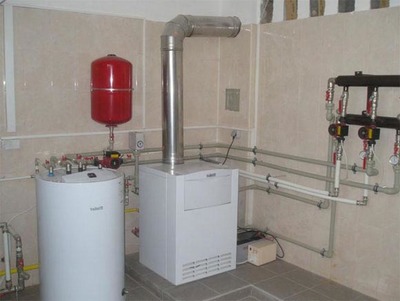

דוד גז עומד על הרצפה מותקן בחדר נפרד עם חלון גדולקירות החדר מצופים בחומרים בלתי דליקים. נוכחות בחדר רצפות או תקרות מזויפות אינן מקובלותנפח החדר תלוי בעוצמת הדוד.

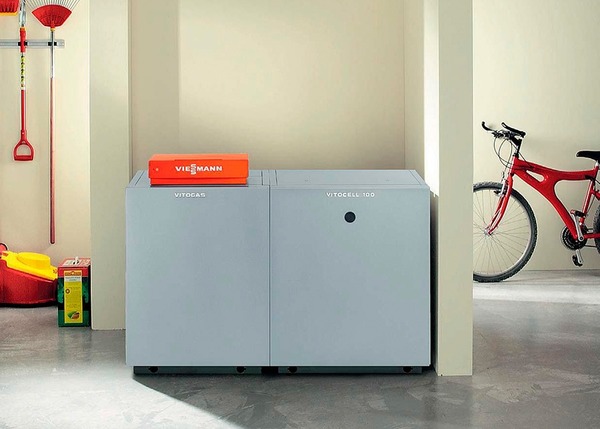

תמונה 1. דוד גז רצפתי Viessmann Vitogas 100-F המותקן בחדר נפרד עם קירות בלתי דליקים.

הדוד העומד על הרצפה מותקן כך שניתן יהיה קל לניתוק ולפירוקלמטרה זו, מעגלי ההזנה וההחזרה מצוידים ב- שסתומי סגירה מיוחדיםלאחר סגירתם, המכשיר מנותק באופן חופשי ממערכת החימום. נוזל הקירור נשאר במערכת.

הזמנת עבודה

התקנת דוד גז מתבצעת בסדר הבא:

• לנקות קטע מהקיר, שלידם ימוקם הציוד. בין שכבת החומר חסין האש לקיר עצמו צריך להיות הפער לא קטן מ-4.5 ס"מ;
• הכינו את הציוד להתקנה. נקו את כל צינורות הכניסה מפסולת קטנה באמצעות מים בלחץ גבוה;
• להתקין על הצינור לאספקת נוזל קירור התקני סינון וכיבוי;
• להתקין ארובה בהתאם לדרישות הטכניות של הציוד;
• בדוק את האחיזה והפעולה של ההילוכים האוטומטיים;
• שימוש בצינור פלדה בנוכחות מומחים חברו את המכשיר לרשת הגז הראשית למערכת אספקת הגז;
• במידת הצורך לחבר את המכשיר לספק החשמל.

חומרים וכלים

לפני שמתחילים לעבוד על התקנת דוד גז רצפה, יש להצטייד בכלים ובחומרים הדרושים. לעבודה תצטרכו:

• הוֹרָאָה להפעלת הציוד;
• מלט וחול ליצירת מגהץ בטון;
• שוליים מעץ;
• מְכוֹלָה עבור טיט צמנט;
• לִגרוֹף ליישום מלט;
• צינורות לארובה ולארובה;
• לִקְדוֹחַ ליצירת חורים;
• ברגים, פטיש ומסמרים;
• הדוד עצמו.

לאחר הכנת כל הכלים והחומרים הדרושים, ניתן להתחיל בהכנת המקום להתקנת דוד הגז הרצפה.

הכנת האתר

לפני התקנת ציוד גז הכינו את חדר תא האש בקפידה ומקום ישיר להתקנת הדוד. הדרישות העיקריות לחצר הן:

• שטח תיבת האש הוא לא פחות מ-4 מטרים מעוקבים;
• קירות החדר מכוסה בחומרים חסיני אש;
• זְמִינוּת פתח וחלון רחבים;
• נוכחות של ארובה.

החדר עצמו חייב להיות פנוי. בתוך החדר לא אמורות להיות גומחות או חללים אחרים, שבהם תערובת גז נפיצה עלולה להצטבר לאורך זמן.

בעת התקנת דוד בדירה, יש צורך להציב חלל מתחת למכשיר. להניח יריעת מתכת חסינת אש. יריעות צמנט אסבסט אינן מתאימות, שכן תכונותיהם עמידות באש משאירות הרבה לרצוי, וה-SES לא יאפשר נוכחות של חומרים המכילים אסבסט במגורים.

בעת התקנת דוד בבית פרטי, מצויד גם חדר מיוחד עבורו. בנוסף, הדוד מותקן ב מגש הממוקם לפחות 30 ס"מ מתחת לרצפה. המשטח מכוסה ביריעות מתכת או עשוי מגהץ בטון.

התקנת ארובה

התקנת ציוד גז בלתי אפשרית ללא התקנת ארובה. מנוכחות מכשיר להסרת תוצרי בעירה בטיחות העבודה תלויה במידה רבה את כל מערכת החימום.

ציוד מודרני מצויד באוטומציה, המספק שליטה על רוח האוויר בארובה. במקביל, אספקת הגז מווסתת אוטומטית. אם אין רוח אוויר נחוצה, אספקת הגז מופסקת באופן מיידי.

אל הארובה להטיל דרישות מחייבות:

• קוֹטֶר הארובה חייבת להתאים את הגודל, שצוין בתיעוד ההפעלה של הציוד;
• הארובה חייבת להתארך מעבר לגג ב-50 ס"מ לפחות;
• ארובה רצויה קוטר עגול;
• החומר האופטימלי לארובה הוא פְּלָדָה.

הרכבת הארובה מתבצעת במצב אנכילא צריכים להיות פערים או סדקים במהלך ההרכבה. לאחר ההרכבה, כל החלקים מחוברים בקפידה לקיר.

חיבור למערכת החימום

בתחתית הדוד יש צינורות לחיבור אספקת מים חמים וקריםיש לחבר את אספקת המים החוזרים והמים החמים לרדיאטורים תוך הקפדה על כל הדרישות והכללים. בעת התקנת צנרת משתמשים בחומרי איטום, בידוד המערכת ומניעת דליפות מים בעת הפעלת המערכת.

בעת חיבור מערכת החימום לצינור אספקת המים נעשה שימוש במסנן, אשר יסייע במניעת חדירת מזהמים לדוד. זה הכרחי לטפל בשסתומי הסגירהזה יעזור להקל על תיקון ופירוק של ציוד.

כיצד להתחבר לצינור גז

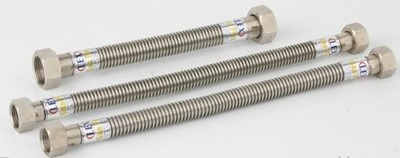

ראשית, צינור ההסתעפות מחובר להסתעפות צינור הגז. עליו להיות מצויד ב... שסתום סגירהגז מסופק לדוד באמצעות צינור פלדה גמיש.

שימו לב במיוחד לאיטום כל חיבורי צינור הגז. למטרות אלה משתמשים באטמי סיליקון מיוחדים, גרירה וצבע.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין ולהפעיל דוד גז.

עבודות גמר

לאחר חיבור הציוד לכל המערכות, אל תפעילו אותו מידחיפזון יכול להוביל לתוצאות קשות מאוד.

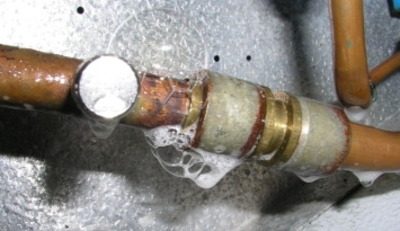

בדוק שוב שהחיבור תקין. מערכות אספקת מים וגז לציוד. אסור שידליפו מים וגז בשום מקום. כדי לבדוק את אטימות צינור הגז להרטיב את המפרקים במים וסבון.

במקום הדליפה, בועותאם הכל מחובר כהלכה בהתאם לדרישות ולכללים, לא אמורות להתעורר בעיות.

השקה ראשונה הציוד אותו דבר עדיף לעשות זאת עם מומחים מגורגז, גם אם התקנת את ציוד החימום בעצמך.
