לספק חום לאזורים עצומים! דודי גז תעשייתיים לחימום, עקרונות הפעולה שלהם

הביקוש הגבוה לדודי גז ביתיים ותעשייתיים נובע מכך יעילות גבוהה, חסכוניות ובטיחות.

דוד גז מודרני מסוגל לחמם חדר, לחמם נוזל קירור ולייצר קיטור לצרכים תעשייתיים.

התכנון המורכב של התנור מאפשר להשיג יעילות גבוהה עם צריכת גז נמוכה, וקירות עבים וסגסוגת פלדה הופכים את המכשיר לעמיד.

מבנה ועקרון הפעולה של דודי גז תעשייתיים

עקרון הפעולה של מכשיר החימום מבוסס על בעירה של גז בכבשן עם חימום נלווה של נוזל הקירור. בהתבסס על מאפיין זה, דוודים מחולקים לשתי קבוצות:

• עם זרימת אוויר חם (צינור אש);
• עם חימום הנוזל כמעט עד לנקודת הרתיחה (צינור מים).

דוודי קיטור מותקנים במפעלים המשתמשים בקיטור בייצור תעשייתי.

מבער גז

החלק העיקרי של כל דוד הוא המבער. לפי סוג אספקת הגז, הם מחולקים ל:

• על הזרקה, שואף גז יחד עם זרם האוויר;
• על מגדש-על, באמצעות הזרקת אוויר מאולצת על ידי מאוורר חזק;
• על דיפוזיה, אספקת גז לאתר הבעירה דרך תעלות דיפוזיה מיוחדות.

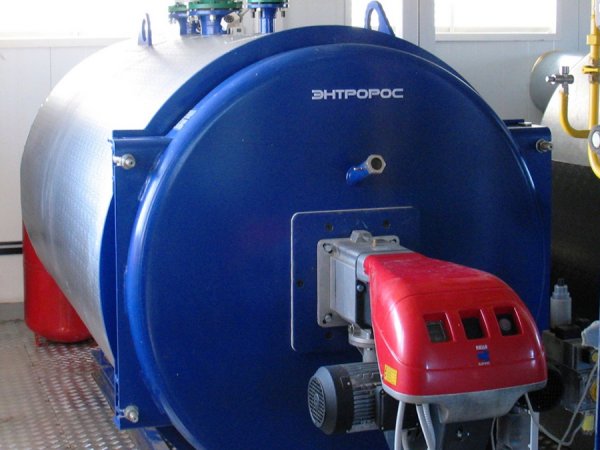

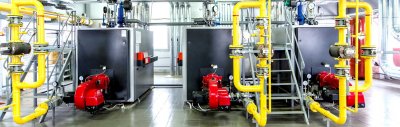

תמונה 1. דוד גז תעשייתי של המותג Entroros. למכשיר יש מבער גז בעל זרימה מאולצת.

עיצוב מבער נפוץ הוא קבוצה של מספר התקני מוט מקבילים המפוזרים באופן שווה לאורך כל נפח תא האש. הם מצוידים בחורים ליציאת תערובת הגז-אוויר ומספקים חימום אחיד. כדי להגביר את היעילות, צינור עם נוזל קירור ממוקם בין המוטות. מתקנים כאלה מסוגלים להשיג יעילות של 98-99%.

אפשרות פופולרית נוספת עבור מבער דוד תעשייתי עם קיבולת של מ-100 קילוואט ומעלה בעל התקן התלקחות. זרבובית מיוחדת מותקנת על אחת מקירות היחידה, שאליה מוזרמת תערובת גז-אוויר. בעירת התלקחות הוכיחה את עצמה היטב בדודי שניים ושלושה מעברים, ומשמשת להשגת נוזל קירור בטמפרטורה 115-120 מעלות או זוג.

תיבת אש

להדלקת דוד חזק חשוב לעמוד בטמפרטורות גבוהות לאורך זמן. עמידות בחום מובטחת באמצעות פלדות מיוחדות בתוספת מנגן, כרום ורכיבי סגסוגת אחרים. הקירות מחוזקים בגלי גלי ומוקפים במעטפת מבודדת חום.

בדודי מים חמים, הם ממוקמים בתוך תא האש מעגל אחד או שניים של החלפת חום, שדרכו נוזל הקירור זורם.

דוודי קיטור או דוודי לחץ גבוה משתמשים בחומות אש ובמחליף חום כדי לייצר חום, וקיטור מיוצר בארובה שבה טמפרטורת גזי הפליטה מופחתת. עד 600-800 מעלות צלזיוס.

מפריד ומחמם-על ממוקמים בתא הבעירה של דוד הקיטור.

שסתום פיצוץ מבטיח בטיחות תפעולית., אשר בהכרח מותקן על קיר אחד (בדרך כלל האחורי) של הדוד. המנגנון מופעל במקרה של לחץ עודף בתיבת האש.

מערכת אוטומציה ובקרה

המורכבות של בקרת דוודים תעשייתיים קשורה ל עם שינוי מתמיד בטמפרטורת ולחץ המים, צריכת גז מיידית, צריכת אוויר למבער וגורמים אחרים.

כדי לבטל את הגורם האנושי, כל הבקרה מתבצעת באמצעות בקרים מיוחדים.

הנתונים לפעולתם מגיעים מחיישני טמפרטורה, לחץ, אוויר וזרימת גז. לאמינות רבה יותר, לדודים מודרניים יש מערכת אוטומטית מחולקים לשני חלקים:

• אוטומציה של אספקת דלק, אשר אחראי על פעולת המבער המווסת ועל שמירה על פעולה יציבה של המערכת כולה.
• אוטומציה של בטיחות לוקח בחשבון את תנאי ההפעלה הקריטיים של הדוד, נוכחות להבה בתיבת האש, אספקת הגז, חימום נוזל הקירור. במקרה של תקלה, הדוד כבה ואספקת הדלק מופסקת. חלק מדגמי הדוד מצוידים במערכות אבחון עצמי.

סוגי דודי גז תעשייתיים

דודי גז תעשייתיים מחולקים למספר סוגים.

מחממי מים חמים

דוודים כאלה נבדלים על ידי סידור סימטרי של מחליפי חום ופועלים על פי עקרון רב-מעבר של תנועת תוצרי בעירה. הם משמשים לחימום נוזל הקירור ולחימום החדר. לחץ המים המרבי במעגל הסירקולציה הוא 16 בר. קיבולת הדוודים הסדרתיים משתנה מ-0.7 עד 35 מגה-וואט. זה מספיק לחימום סדנאות גדולות ומבני תעשייה. לאספקת מים חמים, דוד עם חימום מהארובה מחובר לדוד.

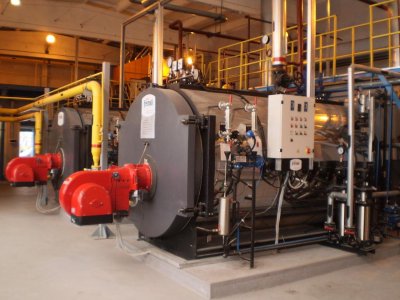

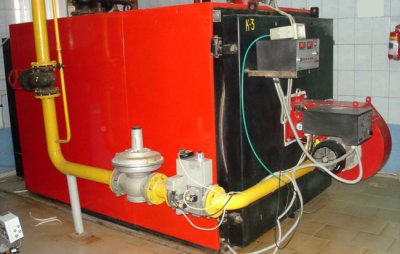

תמונה 2. דוד גז תעשייתי מסוג מים חמים. מכשירים כאלה משמשים לחימום שטחים.

קִיטוֹר

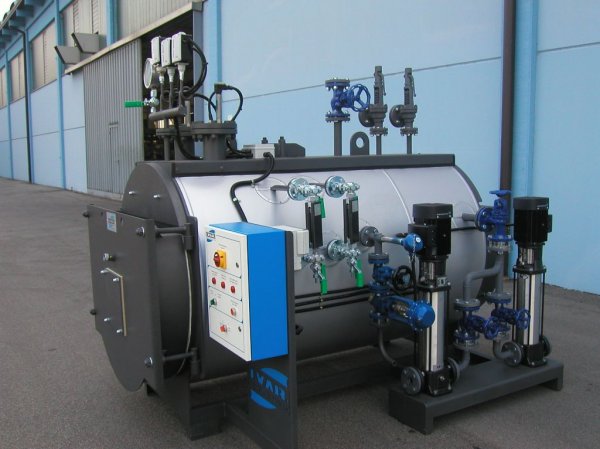

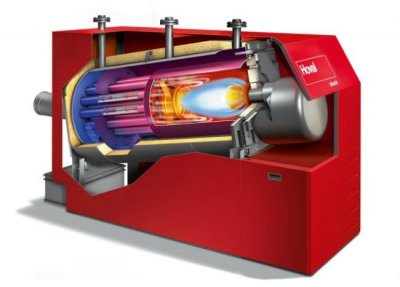

דוד הקיטור מתוכנן לפעול עם נוזל קירור בטמפרטורה גבוהה. קיטור מיוצר בשני שלבים. הראשון הוא חימום המים. עד 100 מעלות ויצירת קיטור ראשוני, המועבר דרך מפריד לייבוש. השלב השני מורכב מחימום מחדש של הקיטור היבש לטמפרטורה הנדרשת. לאחר מכן, הקיטור מוכן לשימוש.

גנרטורי קיטור מבצעים שתי משימות בו זמנית: מחממים את נוזל הקירור לחימום מבנים ומפיקים קיטור. כדי להגביר את היעילות של מפעל כזה, נעשה שימוש במערכות נוספות להזרמת עשן, המחממות את המים המסתובבים בצינורות.

גנרטורי חום בעלי הספק בינוני וגבוהה

ההספק הממוצע של דודי גז מגיע ל- עד 2 מגה-וואט. זה מספיק כדי לחמם מתקן ייצור קטן או כפר.

חימום ואספקת מים של מחוזות עירוניים בודדים ומפעלים תעשייתיים גדולים מסופקים על ידי דודי מים חמים בעלי הספק גבוה (מ-2 עד 30 מגה-וואטלמתקנים כאלה יש מספר מעגלי חימום והם מתוכננים לשימוש היעיל ביותר באנרגיה תרמית המתקבלת משריפת גז.

קוגנרציה

התקנות מסוג זה מסוגל לשחרר אנרגיה תרמית ברצף לחימום ואספקת מים, ולאחר מכן חשמל כדי לספק חשמל לייצור או למיקרו-מחוז.

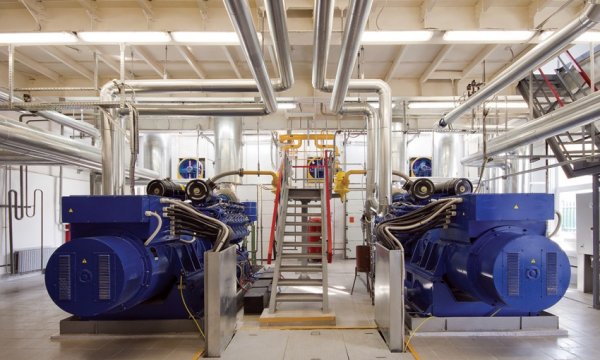

תמונה 3. שני דודי גז קוגנרציה. הציוד משמש לחימום ואספקת מים חמים.

היתרון של קוגנרציה (ייצור סוגי אנרגיה שונים מדלק אחד) הוא יעילותה הגבוהה, אשר מגיע ל-90%.

הוא משמש לייצור חשמל מנוע בוכנה בנזין, החום העודף ממנו משמש לחימום נוזל הקירור. חימום המים העיקרי מתרחש בדודי מים חמים. טכנולוגיה זו משמשת במיני-CHP לעבודה באזורים מרוחקים.

בטיחות הפעלת ציוד דוודים על גז נוזלי או טבעי

האיום הוא סכנת פיצוץ של הגז, ולכן לחדר הדוודים יש סיווג סיכון מתאים. הפעלת המכשיר וניטורו מתבצעים על ידי רשויות הפיקוח של המדינהפותח עבור דוודים תעשייתיים דרישות הפעלה חובה:

• שֵׁרוּת 2 פעמים בשנה.
• נדרשים טיפול במים, סינון וריכוך.
• הצטיידות חדר הדוודים בחיישני גז, גלאי אש וציוד כיבוי אש ראשוני.
• כל האנשים המורשים להפעיל את הדוד עוברים הכשרה מיוחדת.

סרטון שימושי

צפו בסרטון, המדגים את תהליך ניקוי דודי גז תעשייתיים מסוג מים חמים.

מַסְקָנָה

ציוד דוודים מסוג זה נבחר בהתאם למשימות ותנאי הפעלה ספציפיים. הבחירה הנכונה סוג הדוד והספקו יעזור לך לחסוך בתחזוקה שלו.
