פשטות, אך יחד עם זאת אמינות! חיבור רדיאטורים לחימום באמצעות מערכת צינור אחד

מומחים עשויים לומר שמערכת חימום בעלת צינור יחיד היא שריד מהעבר, אך היא עדיין נותרה אחת הדרכים היעילות ביותר לחימום מבנים פרטיים ורבי קומות.

כדאי רק לשנות מעט את הקלאסיקה הראויה, ו כל היתרונות של חיבור בצינור יחיד יתגלו בעת התקנת מערכות חימום: נוחות, חמימות בבית ואפשרות לתיקונים מקומיים של מערכת החימום מבלי לנתק את אספקת החום.

וגם - חיסכון בכסף כאשר אספקת החשמל לאזור מנותקת.

מערכת צינור אחד: נקודות עיקריות בחיבור ויתרונות אמיתיים במהלך ההתקנה

בתחילה, מערכת חיבור החימום בעלת צינור יחיד הייתה היתרון היחיד: רדיאטורי חימום חוברו לפי פרמטרים פיזיים. "חיבור טורי".

הבחירה התבססה על תמחור חסכוני:

• העלויות קוצצו בחצי על רכישת מוליכים לנוזל הקירור בהשוואה למערכת דו-צינורית.
• הושגו חיסכון בעת רכישת אגוזי פליטה, אביזרים, ברזים.
• רדיאטורים מכל המותגים הקיימים התאימו למערכת זו: מקלאסיקות מברזל יצוק ועד בי-מתכת "מתקדמת".

היו גם כמה היבטים שליליים: רדיאטורים, המחוברים בטור, התחממו בצורה לא אחידה, כאשר האחרון בשרשרת לא תאם את פרמטרי הטמפרטורה שצוינו (הצפויים). כך היה עד שמומחים גילו את עקרון "צינור המעקף", המכונה מעקף.

יתרונות המעקף

לפעמים קשה לבעל בית להחליט על המלצת מומחים בעת התקנת מערכת חימום חד-צינורית לגבי התקנת מעקף. העיקרון פשוט: צינור עוקף כלול בתכנון (זהו המעקף), אשר יחסוך משאבי חומר, ו מאפשר תיקוני רדיאטור מקומיים מבלי לכבות את כל המערכת. האחרון רלוונטי לבעלי בתים פרטיים ולתושבי בניינים רב קומותיים טיפוסיים של המאה הקודמת.

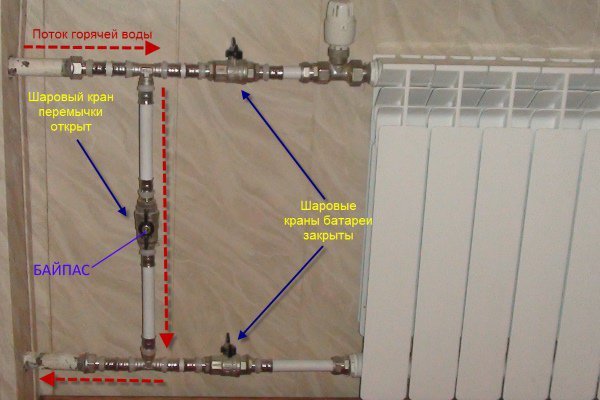

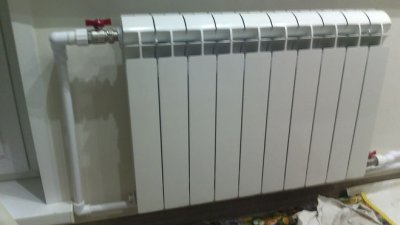

תמונה 1. רדיאטור המחובר למערכת החימום. החצים מציינים את מיקום שסתומי המעקף והכדור.

לבעלי חללי מגורים גדולים עם מערכת חימום בצינור יחיד, מומלץ חיבור ה"עוקף"זהו קטע צינור המותקן בסמיכות לרדיאטור. קוטר הצינור מיקום אחד נמוך יותר מחתך הצינור הראשיזה מוסבר על ידי העובדה שכאשר מועבר המים, המים מעדיפים לזרום דרך תעלות בקוטר גדול יותר. כך, ניתן להתחיל לתקן דליפות של יחידות רדיאטור ללא כאבים לחימום הבית.

מערכת כבידה אינה מספקת טמפרטורה נוחה (וניתנת להתאמה) בחללי מגורים, וזה המקום בו נדרש צינור מעקף. בעלי מלאכה מתקינים צינור מעקף עם משאבת סירקולציה וחיישני טמפרטורה הממוקמים בו. אין בעיה אם אספקת החשמל מופסקת - המעקף יכוון את זרימת המים לפי עקרון הכבידה ובמצב חירום. צינור המעקף מביא חיסכון לבעל הבית עד 25% תשלומים עבור חשמל, כוח משיכה מתחלף ומחזור כפוי של נוזל קירור.

המעקף "מוקף" משני צידיו על ידי שסתומי כדור כדי להגן על אספקת המים לרדיאטור מסוים.

התקנה נכונה של מבנה ללא צינור מעקף

תוכנית זו לא תדרוש הסתעפות צינורות מקבילה., המבוסס על ריתוך או הידוק באמצעות מתאמים ואביזרים.

פרימיטיביזם בהתקנה וחיסכון מסוים בעלויות יביאו לאחר מכן בעיות רבות לבעל הבית. הפריט היקר ביותר הוא כיבוי המערכת במקרה של דליפות מקומיות בצנרת או ברדיאטור.

כְּלֵי עֲבוֹדָה

כדי לארגן את אספקת החום, לא תצטרכו לרכוש סטים מיוחדים של כלים - המשימה תטופל על ידי גופי אינסטלציה והמפתחות שיש לאמן ביתי. הוסיפו רק כלים ספציפיים לערכת הבית שלכם:

• מפתחות מיוחדים לחיבור שקעי אום איחוד;
• כלים להברגת מתאמים;
• מפתחות מומנט לחלקים "עדינים".

סכמות ושיטות חיבור

עם ערכת חיבור חימום חד-צינורית בדיור מספר תוכניות להשגת אנרגיה ממקור חום משמשות.

• חיבור אלכסוני הוא אחת השיטות היעילות. הצינורות מתחלפים עם החיבורים העליונים והתחתונים בתוך גבולות רדיאטור אחד: כניסת החום נמצאת בצינור המסתעף העליון, והיציאה נמצאת בתחתית הסוללה. מערכת זו הוכיחה את עצמה היטב בעת חיבור רדיאטורים. מעל 10 קישורים, הסוללות מתחממות באופן שווה.

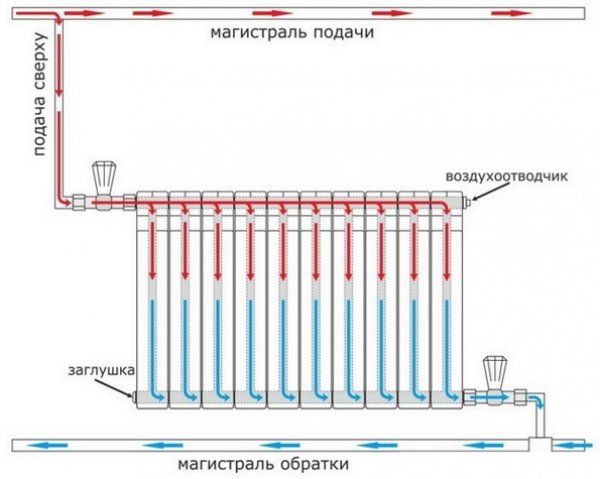

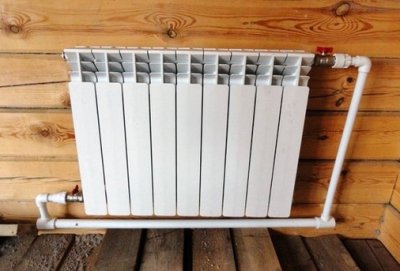

תמונה 2. חיבור רדיאטור חימום באמצעות סכימה אלכסונית. נוזל הקירור החם מסומן באדום, הקר בכחול.

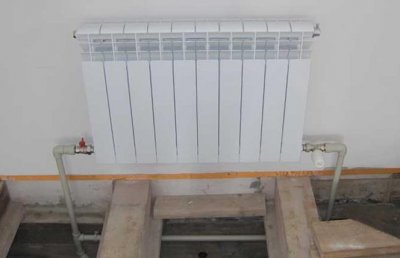

• לדברי מומחים, הגימור התחתון פחות יעיל מבחינת מוליכות תרמית., אך משמש במערכות חימום סגורות, כאשר הצינורות עוברים אופקית מהדוד ומוסתרים מתחת לרצפה.
• חיבור אנכי מבוסס על התקנת צינור באזור הדוד, אליו מחוברים שאר רכיבי מבנה החימום. היתרון של שיטה זו הוא היעדר מנעולי אוויר במהלך זרימת מים כבידה.
• חיווט עליון (צינורות כניסה ויציאה מותקנים בחלק העליון מצדדים שונים) משמש ברדיאטורים בעלי עיצוב מיוחד, שבו זרימה ישירה אינה נשללת. המוביל יורד במקטע הראשון ועובר דרך החוליות הנותרות.

כיצד לחבר רדיאטורים בצורה נכונה

בעת התקנת מערכת חימום, חשוב להתקין את הרדיאטורים בצורה נכונה, ולחבר אותם לקיר מתחת לפתחי החלונות. על פי התקנים, המרחק מהרצפה והחלון לסוללה אינו יכול להיות פחות מ-10 סנטימטריםמותר שהמרחק מהקיר יהיה חצי.

כדי לאבטח את האלמנטים הללו השתמשו ב-3 סוגריים לכל יחידה: שניים מחוברים בנקודות העליונות, אחד בתחתית.

ישר את פני הסוללה אנכית; מותרת ירידה קלה אופקית כדי שלא יצטבר אוויר בחלק העליון.

השג גובה כזה כך שפקקי הרדיאטור יגיעו ישירות למיקום הצינורות. הברג כל סוללה למקומה. עגורן מייבסקי (בנקודה העליונה), התקן את התקע כלפי מטה. במידת הצורך, התקן וסת חום.

בעזרת מתאמים (futorok) מסופקים מעברים מהברגים ימינה לשמאלה, מצינורות בקטרים ​​שונים. לחיבור סוללות לצינור נמכרים סטים עם מחברים, מתאמים, מחברים וברזים. הערכה משלימה אטמים שאינם דורשים איטום נוסף. לפעמים, בעת הברגת צינורות ומתאמים, אטמים אינם עוזרים, ואז משתמשים בפשתן ספוג בשמן ייבוש.

למה מומלץ להתקין ברזים?

כשאתם מתקינים את המערכת בעצמכם, אל תחסכו בהתקנת ברזים. — אחרת, יהיה צורך לבצע תיקונים קלים על ידי ניתוק המערכת וחיתוך הצינור.

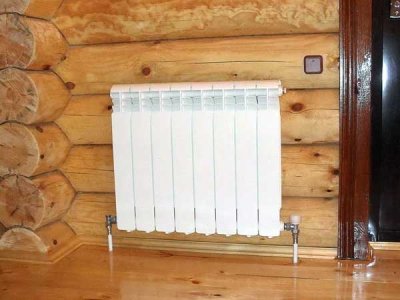

התקן ברזים על אספקת והחזרת נוזל הקירור. אלה יכולים להיות ברזים רגילים. שסתומי כדור עם אום איחודהם מהודקים באמצעות אומי איחוד.

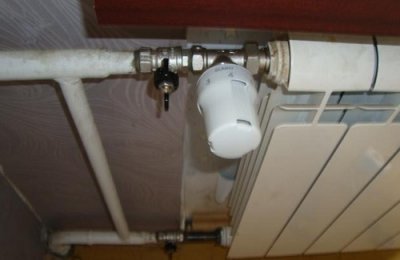

במקום שסתומי כדור, מומחים ממליצים להתקין שסתומי רדיאטור, ולאחר מכן ניתן יהיה לווסת את זרימת המים על ידי שינוי הטמפרטורה בסוללות.

התקן את השסתומים על ידי הברגת אום האיחוד.

סרטון שימושי

צפו בסרטון, המדגים כיצד לחבר רדיאטור למערכת חימום בעלת צינור אחד.

יעילות המערכת

עם עלויות מינימליות להתקנת מערכת חימום בעלת צינור יחיד, ניתן להפוך אותו ליעיל יותר. חברו את הסוללות באלכסון, התקינו משאבת סירקולציה וחתכו מעקף למערכת.

השלם את הצינור עם מערכת של ברזים ושסתומיםלווסת את הטמפרטורה בכל אזורי המגורים בבית, לבצע עבודות תיקונים ולשקם את המערכת מבלי לכבות את החימום.
