גדלים מקובלים של רדיאטורים לחימום: כך שיחממו בצורה מושלמת וישתלבו היטב בפנים הבית

מידות רדיאטורים לִקְבּוֹעַ כמות נוזל קירור, אשר הם מסוגלים להכיל.

זה קובע את עוצמת סוללות החימום.

גדלים סטנדרטיים של סוללות חימום

ב GOST 26645-85 מתוארות סבילות עם מרווחים נומינליים.

לרדיאטור יש שְׁלוֹשָׁה ממדים ליניאריים האחראים על נפח החתך.

רוחב: דק או עבה

זהו המרחק בין הדפנות החיצוניות של הסוללה. מדד משתנה למדי.

העומק הוא בדרך כלל 75-140 מ"מ, בהתאם לחומר וליצרן.

במקרים נדירים, נמצאים פריטים גדולים יותר.

מֶשֶׁך

ויזואלית - אורך. זהו המרווח מקיר שמאל לקיר ימין. המדד נלקח שווה ל 80 מ"מ בעת יצירת סדר 95% מהמכשירים. במקרים אחרים, קצת יותר, מקסימום - 88 מ"מ. כל רדיאטור אחר מיוצר לפי הזמנה. זה לא חל על ברזל יצוק מכשירים: הם רחבים יותר.

גובה מינימלי

הערך המשתנה ביותר, המייצג את הרכיב האנכי של החתך.

זה בדרך כלל מורכב מ 380-420 או 540-580 מ"מ.

ישנם סוגים מיוחדים של סוללות שאורכן נמצא בטווח בין שניים לשלושה מטרים.

מכשירים דומים ממוקמים בחדרי אמבטיה.

כיצד לבחור את הגודל הנכון של חלקי הרדיאטור

קביעת מידות החתכים וכמותם — הצעד הכי חשוב ביצירת מערכת חימום קלאסית.

עם סידור סטנדרטי

ההספק שהן יכולות לפתח תלוי בגודל הסוללות ובחומר שממנו הן עשויות.

האורך כמעט תמיד זהה והוא 80 מ"מ. ראשית, נקבע הגובה. לשם כך, נבחר מיקום ההתקנה, אשר קובע את השטח הזמין.

וגם לעיצוב יש תפקיד גדול. הרכיב האנכי נקבע על ידי פרמטרים אלה. בדרך כלל הם מחליטים בין 350 ו-500 מילימטרים.

בהתאם למאפייני המקום, ניתן לרכוש מכשירים החל מ-200 מ"מ. אם הרדיאטור נרכש עבור שירותים או חדר אמבטיה, מומלץ דגם צר, המסוגל לכסות לחלוטין את החלל בין הרצפה לתקרה. למכשירים רבי קומות יש וריאציות שונות. ממטר וחצי עד שלושה מטרים.

לאחר שקבענו שני מאפיינים ליניאריים וחומר, המשך לחישוב העומק ומספר הסעיפים. מספר האחרונים נלקח בדרך כלל שווה ל 10, אבל יש אחרים. עובי נמצא מהנפח. הערך המעוקב מחולק באורך ובגובה. קביעת ההספק קשורה קשר הדוק גם לאינדיקטורים אלה: בידיעת הנדרש, ניתן למצוא את מספר הסעיפים.

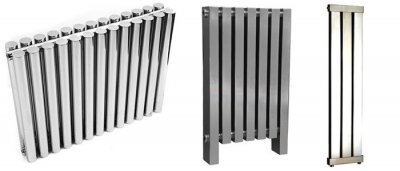

עם עיצוב פנים מקורי

כדי ליצור עיצוב, יצרנים לעתים קרובות מקריבים מאפיינים טכניים.

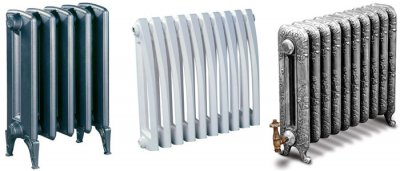

קוֹדֶם כֹּל זה חל על מוצרים מברזל יצוק. רדיאטורים ביתיים נראים רציניים, אבל הם פשוט מכוסים. עם צבע.

אירופיים אלגנטיים יותר, אך חלשים יותר בחימום. בכל מקרה, יש צורך לברר מהתיעוד על הכוח שהם מסוגלים לפתח, שכן יש לבחור מכשירים על סמך העברת חום.

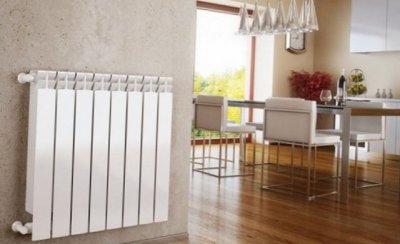

אֲלוּמִינְיוּם בעלי אותה צורה, למעט כאלה המיוצרים בהתאמה אישית, אך נבדלים במגוון צבעים. בנוסף, מגוון רחב של גדלים עוזר להתאים אותם כמעט לכל חלק בחדר.

בי-מתכתי רדיאטורים, בניגוד לאנלוגים שלהם, עשויים לא רק ישרים, אלא גם מעוקלים. בשל כך, הם נראים טוב בחדרים עם זוויות חלקות.

ללא קשר לחומר הנבחר, לפני הרכישה, עליך לקרוא את התיעוד הטכני ולברר את מידות החלקים הפנימיים של הסעיפים המכילים את נוזל הקירור.

זה יעזור לכם להחליט על סוללות לא רק לפי המאפיינים החיצוניים שלהן, אלא גם לפי קיבולת החימום שלהן.

זה נובע מכך זכרו את האפשרות של צירופיםלכן, אם מכשיר מסוים מתאים מבחינת עיצוב, אך העוצמה שלו אינה מספיקה, ניתן להתקין חימום נוסף, להסתיר אותו מאחורי הפאנל הצדדי. או לשלב חימום רדיאטור עם חימום רצפות.

אפשרות טובה לחדרי אירוח יהפוך התקנת אחלמרות שהאחרון ממלא לעתים קרובות תפקיד דקורטיבי, הוא יכול גם להפחית את מספר או גודל החלקים המותקנים בחדר. לפעמים עדיף להקריב יופי מאשר להקפיא בכל חורף.

אם יש לך רצון ליצור עיצוב מיוחד, עליך ליצור קשר עם יצרני הסוללות. הם יעזרו לך לבצע את החישובים. הודות לכך, המוצר המוגמר ייראה יפה ויבצע את תפקידו המיועד.

אילו גדלים יש?

רדיאטורים זמינים בגדלים הבאים.

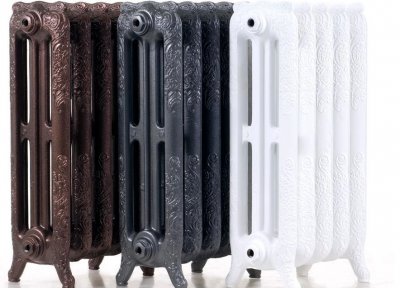

בַּרזֶל יְצִיקָה

לפי המפרט, המידות הסטנדרטיות הן:

• רוחב - 93 או 108 מ"מ.
• עוֹמֶק מ-85 עד 140 במרווחים של 5.
• גובה - 588.

ניתן לייצר מקטעים בהתאמה אישית כמעט בכל גודל.

בידיעת האורך, נקבעים מידות המכשיר המורכב, שכן אטם פארוניט ממוקם בין החלקים. עובי 1 ס"מ.

אם ההתקנה מתבצעת בנקודה שאין בה מספיק מקום, מתווסף גודל ברז ההדחה.

כל מקטע מסוגל לייצר מ-160 וואט, אם הטמפרטורה היומית הממוצעת של האוויר ושל נוזל הקירור שונה ב-70 מעלות. ברזל יצוק יכול לעמוד בלחץ עבודה עד 9 אטמוספרות

אֲלוּמִינְיוּם

לדגמים שונים יש מידות פנימיות דומות. הרוחב הוא80 או 88 מ"מ. העומק משתנה בטווח 10—90 מ"מ. הגובה הוא 50 או 35 ס"מדגמי חדרי אמבטיה מגיעים שלושה מטרים באורך.

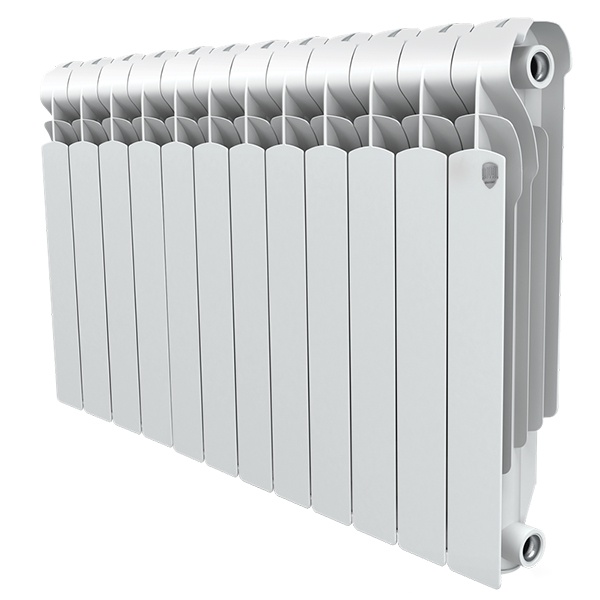

תמונה 1. רדיאטור אלומיניום מדגם Indigo 500/100 עם חיבור צדדי, הספק חתך 196 וואט, יצרן - "Royal-Thermo", רוסיה.

עוצמת החתכים תלויה לא רק במידות, אלא גם בצלעות המבנה. חתכים נמוכים מתפתחים. 150-170 וואט, א 500 מ"מ — 185—220. אלומיניום יכול לעמוד בלחץ כמעט פי שניים מברזל יצוק.

בי-מתכתי

ערכים סטנדרטיים נמצאים בטווחים הבאים:

• רוֹחַב 80—82 מ"מ.
• עוֹמֶק 75-100.
• גוֹבַה 400-420, 550-580.

ההספק תלוי במידות, אך לעיתים רחוקות עולה עליו 200 וואט. סוג זה של חתך ידוע ביכולתו לעמוד בלחץ גבוה, הנובע מליבת הפלדה. ערך העבודה מגיע ל... עד 30 אטמוספרות, והמבחן הוא 50.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את הגודל והחומר של רדיאטורי החימום שלכם.

מה יקל על הבחירה?

בחירת רדיאטורים לפי גודל היא תהליך מורכב. לשם כך, עליכם לבצע חישובים ולהתמקד בהם. מומלץ להזמין מומחים לגבי חימום, מי יכול לעזור בחישובים.
