אתם יכולים בקלות להכין את זה בעצמכם! אוגרי חימום: מה זה, סוגים

רישומים - רדיאטורים ביתיים לחימום סוגים שונים של הנחות, העשויים מקטעי צינור.

קיים מספר זנים מכשירים דומים, שלכל אחד מהם ניואנסים משלו בייצור.

אוגרי חימום: מהם, המאפיינים שלהם

האוגרים מרותכים ממתכת. מדובר בצינורות המחוברים זה לזה. ישנם שני סוגים: חתך וסרפנטין.

המכשירים משמשים בייצור, אך הם משמשים גם בתנאים ביתיים. זאת בשל ממדיהם הגדולים וצריכת המים הגבוהה לחימום.

בהתאם לכך, מומלץ להתקין אותם באזורים גדולים. רדיאטורים סטנדרטיים נחותים יותר מאשר רדיאטורים בהעברת חום ובהתנגדות הידראולית. יחד עם זאת, האחרונים זולים וקלים יותר להתקנה ולתפעול.

מומלץ להתקין מכשירים דומים בבניינים עם דרישות סניטריות גבוהות: גני ילדים, בתי ספר יסודיים ומוסדות רפואיים. המכשירים קלים לניקוי מכל סוג של לכלוך.

רוב המכשירים יכולים להיות מצוידים בגוף חימום. זה מאפשר יצירת מערכת חימום משולבת.

סוגי אוגרים למערכות חימום

המכשירים מחולקים לשתי קטגוריותהמאפיינים הטכניים של המערכת כולה תלויים בראשון. זרימת נוזל הקירור דרך הצינור תלויה בשני.

לפי חומר: צינורות פלדה, ברזל, אלומיניום וברזל יצוק

הם מדגישים ארבעה סוגים, למרות שניתן להשתמש בחומרים רבים אחרים וסגסוגותיהם בייצור.

פְּלָדָה

הוא משמש לעתים קרובות יותר מאשר מתכות אחרות.

זה נובע מכמה גורמים:

• זוֹל;
• קלות עיבוד;
• שכיחות נרחבת;
• מגוון רחב של צורות.

ליצור להשתמש בטכנולוגיית ריתוך.

לְהַחלִיק

מאפיין זה קיים בצינורות ברזל בעלי תכולת פחמן גבוהה. במילים פשוטות, הבסיס הוא פלדה. ריתוך חשמלי משמש להשגת משטח חלק. הם עומדים בלחץ גדול בהרבה מצינורות רגילים, ובו בזמן הם אטרקטיביים יותר ויקרים מעט יותר. אוגרים כאלה מתוארים ב GOST 10704-91.

אֲלוּמִינְיוּם

זה די נדיר בגלל ריתוך דורש ציוד מיוחד, שלא קל למצוא. זהו החיסרון היחיד שלהם: החומר זול, מוליך חום היטב, כמעט מבלי לאבד את האחרון.

חלק מהרישומים כן עשוי מסגסוגת פלדה-אלומיניוםקשה להשיג התקנים בי-מטאליים, אך יש להם מאפיינים טובים יותר בהשוואה לאנלוגים שלהם.

בַּרזֶל יְצִיקָה

כמעט ולא נעשה בו שימוש בגלל הרישום להתגלות ככבדות ומגושמותלא מומלץ ליצור מתלים במיוחד עבורם. בנוסף, המתכת שברירית ויכולה להיסדק או להיסדק כתוצאה מפגיעות. לפיכך, יש צורך לרכוש כיסויי מגן שיפחיתו את המוליכות התרמית. הם קשים להתקנה, למרות שהם אמינים, והתפעול אינו תלוי בהרכב הכימי של הצינורות.

ניתן לתת תיאור כמעט זהה לנחושת. יש לציין שהיא יקרה בהרבה, אך פי 3-5 יותר טוב מעביר את הטמפרטורה לחדר. בהתאם לכך, נדרשת צנרת קטנה. בין החסרונות:

• שְׁבִירוּת;
• תאימות לקויה עם מתכות אחרות;
• דרישות גבוהות לנוזל הקירור;
• הארקה חובה.

יש לבחור את החומר בהתאם להעדפות אישיות., אך חשוב גם לבצע חישובים. הם יעזרו לחשב מראש את המידות הנדרשות של ההתקנה עם כל סוג מתכת.

לפי עיצוב: חתך, מתפתל

אוגרי סעיפים עשויים מקטעי צינורות בקוטר גדול. הם מחוברים באמצעות צינורות כניסת מים. האחרונים עשויים מאותה מתכת, וגודלם חייב להתאים לצנרת האספקה.

מומלץ להתקין את המכשירים יחד עם משאבת סירקולציה, מכיוון שהם יוצרים התנגדות הידראולית עודפת.

יצירת מכשירים חתכיים אינה קשה. המטחנה חותכת מספר אוגרים, חיבורים ביניהם. המערכת מורכבת באחת משתי דרכים. במערכת רציפה, מעברים נעשים מכל קצה, ובמערכת מדורגת - לסירוגין. במקרה האחרון, מתלים בצורת לוחות מתכת ממוקמים בצדדים מקבילים.

מִתפַּתֵל עשויים מקטע צינור אחד. הוא כפוף, מה שמקשה על תהליך היצירה. זה חל על עבודה עצמאית: מכשירים כאלה אינם נדירים בייצור. כדי להאיץ את העבודה, הצדדים הקיצוניים, ליד הפניות, מחוברים זה לזה.

לבטיחות בין כיפופים להתקין צלחות קטנות, אשר תומכים בחלקים העליונים.

אלו המקטעיים מעט טובים יותר למחזור הדם, והם הרבה יותר קלים לייצור. סלילים נראים קצת יותר אסתטיים ומשתלבים היטב עם תנור חשמלי צינורי.

חישוב המספר הנדרש של מכשירי חימום

החישובים תלויים בכמות החום שיש להעביר לחדר. נוּסחָה:

Q = פאי * D * L * K * (T_ר — ת_או), איפה:

• פַּיִי — המספר פאי.
• ד — קוטר הצינור.
• ל — אורך של חלק אחד של המכשיר.
• ק - מקדם מעבר חום של מתכת.
• ט_ר — טמפרטורת הנוזל במערכת.
• ט_או — קריאות מדחום לחדר.

חישוב זה יסייע בקביעת הערך כוחו של אוגר אחד. בידיעת המדד הנדרש לחדר, על ידי חלוקתו אנו מקבלים את מספר היחידות שיש לייצר ולספק.

הכנת סוללות מים עם גופי חימום במו ידיכם

הכלים שתצטרכו הם:

• בולגרית;
• מכונת ריתוך;
• מכשירי מדידה;
• עיפרון או גיר לסימון.

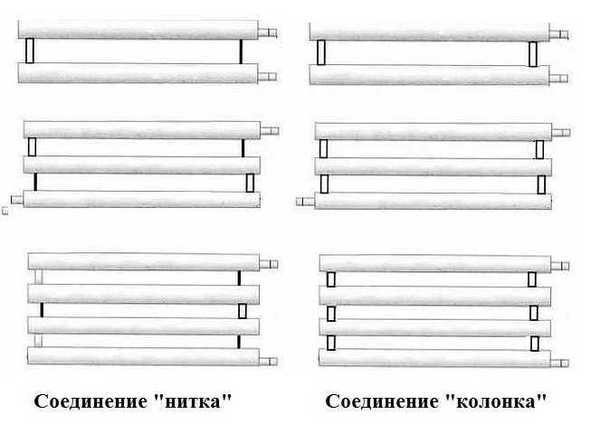

תמונה 1. תרשים של התקן של אוגרי תוצרת בית. מוצג חיבור התקנים בשיטות "החוט" וה"עמודה".

יצירה עצמית של מכשירים היא אחד היתרונות שלהלפני תחילת העבודה, עליך לבחור את החומר. המאפיינים הטכניים מתוארים לעיל. הכי קל לעבוד עם פלדה חלקה וברזל יצוק. קשה יותר לעבוד עם נחושת ואלומיניום.

לייצור נדרשים צינורות עגולים מהמתכת שנבחרה. הקוטר המומלץ הוא בטווח 40-70 מ"מערך נמוך יותר יביא למבנה מגושם, בעוד שערך גבוה יותר יביא לאובדן חום עקב סירקולציה ארוכה.

הדמות מצטמצמת גם על ידי הצורה, אבל קל יותר לעבוד עם חתך עגול. ואתה גם צריך לבחור קו ראשי. הצינור חייב להיות בקוטר דומה לזה שבצנרת. אחרת, האיזון יאבד. לצורך אטימות, תצטרך חומר מתאים, כמו גם מכסי קצה.

לאחר קביעת החומר, המשך לחישובים המתוארים להלן. לאחר מכן, עליך לבצע מדידות בנקודת החיבור ולצייר שרטוט של המערכת המוצעת. לשם כך מומלץ להזמין מומחה.

תהליך הייצור של המכשיר:

1. באמצעות מטחנה, מתכת החסר נחתך לחתיכות באורך הנדרשריתוך אינו משמש למניעת היווצרות ריתוך בקצוות.
2. הם חותכים חורים לצינורות.
3. האחרונים מצטרפים, חם מאוד.
4. הם מצטרפים תקעים צדדיים.
5. כדי להבטיח את הבטיחות מומלץ להתקין ברזים לניקוז מים ואווירשניהם ממוקמים למעלה, במרחק המקסימלי מנקודת החיבור לצנרת.

תנור החשמל הצינורי משמש כמקור חום גיבוי, ללא תלות בפעולת הדוד. הוא ממשיך לייצר אנרגיה במקרה של תאונה או שהמקור הראשי מופסק. כדי להפעיל את גוף החימום, נדרשים שסתומי סגירה.

כיצד לשפר את העברת החום

יעילות העבודה תלויה בפני השטח של המערכתשטח המכשירים קטן, ולכן לעתים קרובות משלימים אותם לוחות מתכת. האחרונים מרותכים אנכית, מה שהופך את הצינורות לצלעות מלאכותיות.

אפשרות נוספת מרמזת ריתוך של אלמנטים של פרופיל לחזית המכשיר. הם נותרים חלולים: אוויר הנכנס מלמטה יתחמם ויעלה למעלה.

גנרטור חשמלי צינורי גם עוזר להגדיל את הקיבולת. זה עובד גם אם המערכת הראשית הפסיקה לפעול. כך, הפעולה הקבועה של החימום נשמרת.

תמונות של רישומים

תמונה 2. אוגרי חימום עשויים ברזל יצוק. המכשירים מצוידים בלוחיות רבות המחוברות לצינורות.

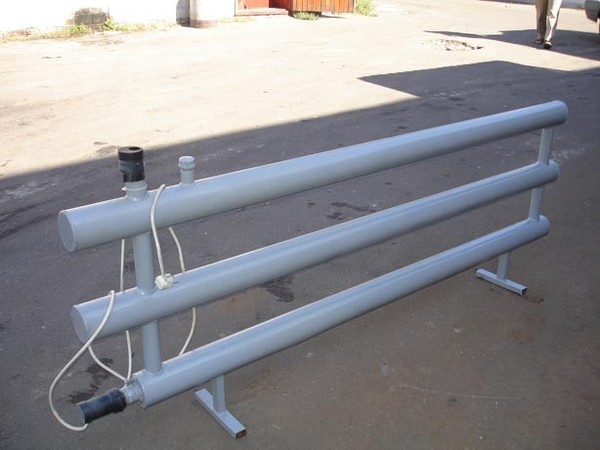

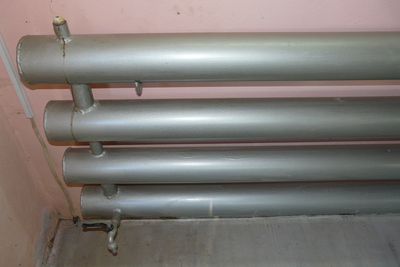

תמונה 3. אוגר חימום חלקי, מותקן על הרצפה. המוצר מצויד בגוף חימום.

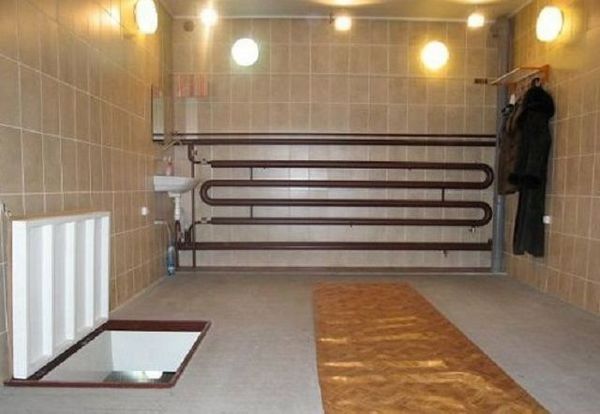

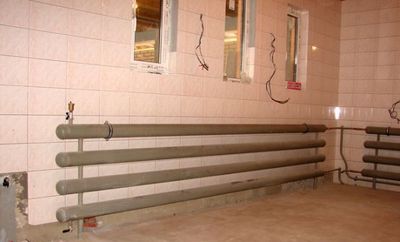

תמונה 4. אוגר חימום מסוג סליל עשוי מצינורות ברזל. המכשיר מותקן על הקיר.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להכין בעצמכם אוגר חימום.

כללי הפעלה

כדי להאריך את חיי השירות, עליך:

• הכנת לוח זמנים של בדיקותבדיקה ותיקון תקופתיים יסייעו במניעת בעיות ככל שהן מתעוררות.
• ניקוי תקופתי של המשטח מאבק, כמו גם החלק הפנימי מפני אבנית וקורוזיה. עבור האחרונים, מומלץ לשאוב כמות גדולה של מים. לעיתים יש צורך להוסיף כימיקלים.
• בקרת סטטוס חיבורים מכניים, ריתוכים, הברגות וחלקים אחרים לפני תחילת עונת החימום. במידת הצורך, אזורים פגומים מתוקנים.
