בשיטה זו, הצינורות לא יפגעו במראה! רדיאטורים לחימום עם סוג חיבור נמוך יותר
רדיאטורים מאפשרים לכם להרגיש בנוח בבית גם בכפור הקשה ביותר. עם זאת, לא כל הבעלים אוהבים את היחידות והצינורות המחוספסים.
אבל אי אפשר להסתדר בלי חימום בבית בכלל, כי ברוסיה מזג אוויר חם נמשך ארבעה חודשים בשנה לכל היותר. רדיאטורים המחוברים מלמטה, בנוסף למטרתם העיקרית, הם מספקים גם מרכיב אסתטי.

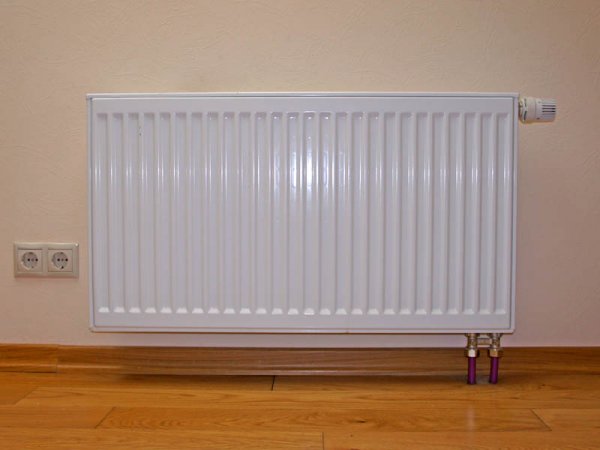

רדיאטורים לחימום עם חיבור תחתון

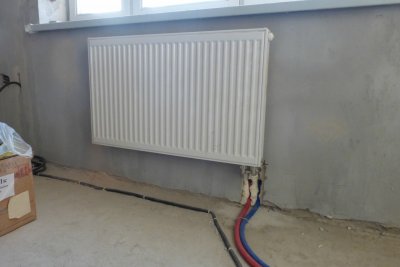

ככלל, הם מותקנים בבתים פרטיים., כאשר הצינורות מוסתרים ברצפה וזה מסופק בשלב הבנייה, לפני יציקת שכבת הבטון בתקרה.
משמש לרוב לאספקת חימום אחת משלוש דרכים:
- חַד צְדָדִי;
- לְהוֹרִיד;
- אֲלַכסוֹנִי.

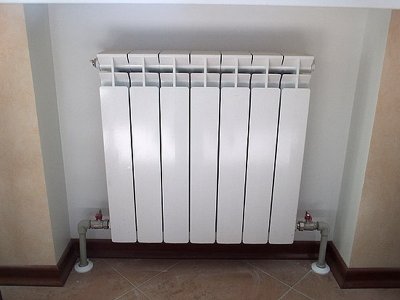

תמונה 1. רדיאטורים לחימום המחוברים למערכת מלמטה. הצינורות ממוקמים בצד אחד של מכשיר החימום.
האפשרות הראשונה היא הנפוצה ביותר. בבנייני דירות מרובי יחידות עם חימום מרכזי. צינורות, כפי שניתן להבין מהמונח עצמו, מחוברים רק לקצה אחד של הסוללה, מה שמאפשר להשתמש בהספק הנומינלי המרבי של כל מכשיר. אורך היחידה משפיע על נוחות האווירה בחדר. עם חיבור חד צדדי, המים המחוממים פשוט לא יגיעו, למשל, לחלק החמישה עשר.
זה חובה נלקח בחשבון בשלב בחירת היחידה ואם אתם זקוקים למודל רב-חלקי, תצטרכו לוותר על החיבור החד-צדדי.
משומש ו דפוס אלכסוני (נקרא גם חיבור צולב), המשמש עם רדיאטורים דו-מתכתיים פופולריים. כאן, האלמנטים מחוברים לפי הכלל הרגיל: אספקה מלמעלה, יציאה מלמטה, אך מקצוות מנוגדים של היחידה. גישה זו מבטיחה חימום אחיד של המים ושמירה על חום לטווח ארוך.
ישנם מבנים עם מערכות הנדסיות שבהן רק שיטת חיבור אחת אפשרית - התחתונה. במקרה זה, האספקה והשקע מחוברים לקצוות שונים של המכשיר. כמובן, זה מפחית מאוד את איכות העברת החום (עד 15%), מכיוון שנוזל הקירור המחומם אינו מגיע לחלק העליון. זו הסיבה שרדיאטורים עם חיבור תחתון נרכשים בעיקר עבור בקתות עם מערכת חימום אישית.
אילו סוגי אייליינר תחתון קיימים?
ככלל, היחידה שנרכשה עם חיבור תחתון מיועדת עבור אחת מכמה שיטות חיבור:
- מלמעלה למטה;
- מהמרכז;
- מצד אחד;
- מצדדים שונים.
החיבור מתבצע ישירות לציוד החימום אוֹ דרך בלוק מיוחדכך שבמהלך התיקונים לא תצטרכו לנקז מים מהסוללה כשהיא מנותקת.
יתרונות
שאלת היתרונות של סוללות כאלה נתונה לוויכוח. עם זאת, ניתן לקבוע בוודאות מוחלטת כי היתרון של מכשירים מסוג זה הוא אסתטיקה של עיצוב.
חסרונות ותכונות של חיבור צדדי של רדיאטורים
- לדברי מומחים רבים, אלו הסוללות שמתחממות הכי קשה.
תושבי בניינים רב קומותיים ומבנים חדשים ירגישו הכי טוב: שם מסופקת שיטת החיבור היעילה ביותר - צַד, כאשר שני הצינורות, הכניסה והיציאה, ממוקמים באותו צד של יחידת החימום.

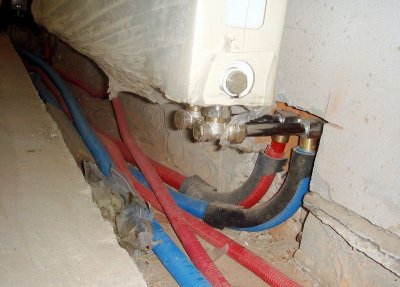

- עם חיבור מסוג זה, הצינורות "שקועים" ברצפה.
חשוב לזכור שברוסיה כמעט תמיד יש בעיות בחימום. הסיכוי שצינור יתפוצץ או רדיאטור יכשל תמיד נשאר.
אם כל בעל יכול להתמודד עם התמוטטות הצינורות העליונים, אפילו בלי לקרוא לאינסטלטור, אז עם החיבור התחתון המשימה הופכת למסובכת יותר, כי מקום השבירה מוסתר מתחת לרצפה.
באופן בלתי נמנע נצטרך לשבור גם את הכיסוי וגם את הבסיס, שלשמן לעיתים נקראים עובדים. לאחר שהבעיה תבוטל, יהיה צורך לשקם את כל זה, וזה די יקר הן מבחינה מוסרית והן מבחינה כלכלית.
סוגי סוללות: צינוריות וסוללות פאנל
על פי עקרון הייצור, רדיאטורים כאלה מחולקים לשני סוגים:
- צִנוֹרִי;
- לוּחַ.
יחידות אלומיניום וברזל יצוק לא מיועד לאייליינר תחתון.
הדגמים הפופולריים ביותר
מבין היצרנים, הפופולריים ביותר הם: חברות איטלקיות:
- גלוֹבָּלִי;
- רדנה.
מוצרים רוסיים נמוכים במקצת באיכותם. ריפרסיני סירה ובילוקס הם נבדלים במחיר נוח יותר, אך איכותם נחותה משמעותית מאלה האיטלקיים.

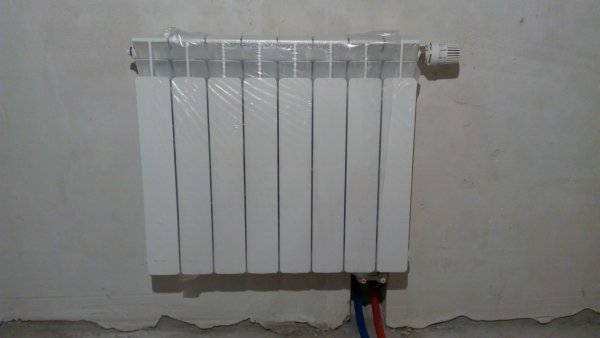

תמונה 2. רדיאטור חימום עם סוג חיבור תחתון מהיצרן Rifar. מכשיר דו-מתכתי.
אביזרי חיבור: ברזים לוויסות, צינורות
אלמנט חובה לוויסות מים מחוממים הוא שסתומי סגירה ובקרה. משימתם היא לחסום את הזרימה המחוממת באופן חלקי או מלא. מידת ההגבלה תלויה בפרמטרים של חישוב התכנון שאושר מראש.
כדי לחבר צינור נחושת, פלדה, פולימר או מתכת-פולימר לכניסה, השתמשו במתאמי חיזוק. כדי לאבטח את המכשיר, תצטרכו סוֹגְרַיִם.
חָשׁוּב! על מנת לחבר את היחידה בצורה נכונה וללא טרחה מיותרת, לפני תחילת העבודה, יש לוודא שכל החלקים הדרושים נרכשו ונמצאים בהישג יד עבור המאסטר. ברוב החנויות ושווקי הבנייה ערכת הרכבה, הכולל את כל הרכיבים הדרושים, כלול עם הרדיאטור.
התקנת הסוללה
השאלה של בחירת רדיאטור וכיצד לחבר אותו, להחליט לפני תחילת עבודות אינסטלציה בביתכאשר שכבת רצפת הבטון מוכנה ויריעות הכיסוי החיצוניות כבר מונחות, מאוחר מדי לחשוב על ההיצע הנמוך יותר. לכן, ההחלטה מתקבלת לפני יציקת המשטח המלטה.
למעשה, תהליך חיבור הרדיאטור מורכב מ מהשלבים הבאים:
- מידותהמכשיר מוסר מהרצפה לפחות ב-15 ס"מ. הרדיאטור ממוקם הרחק מהקיר ב-2 ס"מ.
- הרדיאטור מותקן על מעמד מיוחד, פלס בניין מונח מעל לצורך יישור.
- קדחו חורים עבור מחברים.
- הם מכניסים מחברים (בהתאם למספר החלקים)עבור יחידה בת חמישה חלקים זה מספיק שני מחברים, אבל אם סעיפים שבע, עשר או חמש עשרה, אז לפחות שְׁלוֹשָׁה.
- היחידה מותקנת על משטח מוכן.

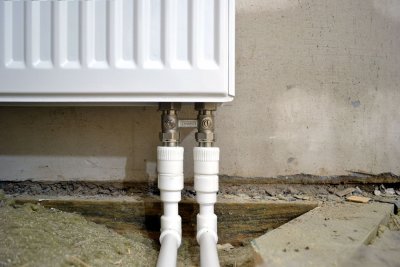

תְשׁוּמַת לֵב! עם אייליינר תחתון צינור בצורת L מחוממים ברצפה וממולאים בקצף הרכבה. עם זאת, הדבר נעשה רק בסוף העבודה ורק לאחר שהמערכת עברה בדיקת לחץ.
תרשים חיבור למערכת חימום דו-צינורית
בעת ביצוע העבודה, מומלץ להסתמך על התקנים SNiP 3.05.01-85.
מעגל אחד מים מחוממים זורמים. מים מקוררים זורמים החוצה בצורה שונה. רדיאטורים במערכת זו מחוברים במקביל. מים בטמפרטורה זהה בערך זורמים לכל רדיאטור, מה שמבטיח חימום אחיד של כל החדרים.
מערכת דו-צינורית מאפשר לך לנטר את רמת הטמפרטורה, ובמידת הצורך, להתאים אותה. למטרה זו, מותקן שסתום מיוחד על הרדיאטור.

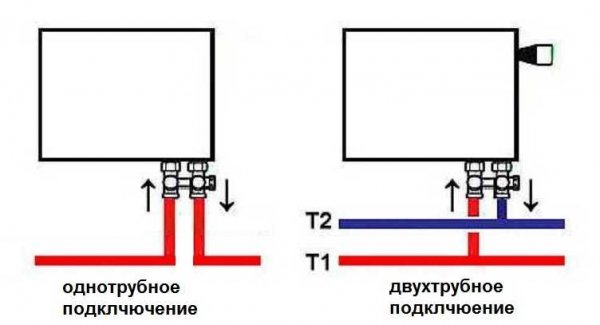

תמונה 3. תרשים של החיבור התחתון של סוללות למערכת חימום בעלת צינור אחד (שמאל) ושני צינורות (ימין).
סרטון שימושי
צפו בסרטון, המסביר כיצד לחבר בצורה הטובה ביותר רדיאטורים עם סוג חיבור תחתון למערכת החימום.
מה טוב בסוג המכשיר הספציפי הזה?
למען האמת, לסוג חימום זה אין יתרונות מיוחדים - הוא משמש בעיקר בבתים פרטיים, וגם אז, רק אם הבעלים מעריך את האסתטיקה של הפנים יותר מאשר האם הוא יהיה חם עבור האנשים היושבים בחדר.
לכן, אם ביתכם מאפשר לכם להתקין מכשיר מסוג אחר (רצוי צדדי), אין צורך לקחת סיכונים.
במיוחד אם למתקין אין ניסיון בעבודות אינסטלציה - במקרה של תאונה כלשהי, יש צורך להזעיק צוות מיוחד, תוך סיכון זמן ההמתנה להרס התיקונים שלכם ולהצפה של השכנים המתגוררים למטה. לאחר השלמת הפרויקט, תצטרכו לשקם את הציפוי שוב. מעטים יכולים לעשות זאת בעצמם ברמה הנכונה, מה שאומר שעלויות כספיות חדשות צפויות לכם.
