מדוע כל כך חשוב לקחת בחשבון את מידותיהם של רדיאטורי חימום מאלומיניום?

אֲלוּמִינְיוּם - חומר קל משקל שנמצא בשימוש נרחב.

בין היתר, מיוצרות ממנו סוללות חימום.

ביצירתם זה מאוד חשוב חישוב מאפיינים.

השפעת גודל רדיאטור החימום מאלומיניום

סוללות אלומיניום מגיעות במגוון רחב של גדלים. לאורך יש השפעה עיקרית על ההספק.

בהתאם לכך, כדי להשיג את החימום הנדרש, יש צורך להגדיל את מספר הסעיפים. האורך הכולל של הסוללה תלוי בחישובים.

עומק וגובה גם משנים את הערכים מכיוון שהם משפיעים על הנפח. בניגוד לאורך, שתי המשמעויות הללו - משתנה, שבגללו ישנם מודלים רבים ושונים.

המדד הבא הוא - מרחק מרכזזה אחראי על מהירות החימום של רדיאטורים, שכן זה אומר את הפער בין צינורות האספקה ​​​​והחזרה.

הביצועים מושפעים גם משיטת הייצור:

1. יציקת מתכת מגביר את חוזק ועמידות המכשיר. במקרה זה, כל חלק הוא יחידה אחת שממנה מורכב המכשיר. זה נעשה ברצף מסוים: ראשית, החלקים העליונים מרותכים, ואז התחתונים.
2. שיטת שחול כרוך בדחיפה של אלומיניום מחומם דרך לוח סריג מתכתי. זה מייצר פרופיל בעל צורה נתונה, אשר מחולק לאחר מכן לחלקים ומורכב לרדיאטור.

   תְשׁוּמַת לֵב! מכשירי חימום כאלה הם נדירים ומיוצרים בדרך כלל לפי הזמנה. הסיבה לכך היא חוסר יכולת לבצע שינויים לתוך התכנון לאחר סיום הייצור.

מרחק מרכז

האינדיקטור הוא הפער בין צירי הרדיאטור. הם ממוקמים באופן סימטרי, אחד למעלה, אחד למטה. הם מחוברים לצינורות שדרכם הם מחוברים למעגל החימום.

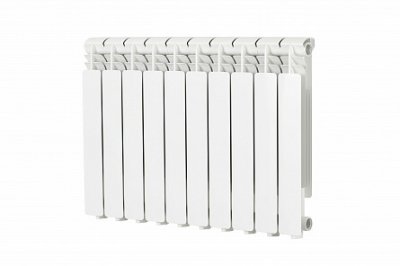

תמונה 1. רדיאטור אלומיניום דגם 350/80, מרחק מרכז 350 מ"מ, יצרן - "Oasis", סין.

בהתאם ליצרן, הערך משתנה. בטווח של 150-2000 מ"מ. ברוב המכשירים יש מחוון זה שווה ל-500. זה קשור למערכות חימום בבנייני דירות: בבניינים ישנים, חישובים נעשים עבור רדיאטורים מברזל יצוק. בעת החלפת סוללות, עלויות ריתוך מחדש של הצינור אינן רצויות.

עוֹמֶק

תלוי בחומר שממנו עשויה הסוללה. הערך המינימלי הוא 52 מ"מזה מספיק כדי ליצור עוצמה גבוהה של קטעים קטנים. המדד המקסימלי הוא 180 מ"מ. זה די נדיר ודורש חוזק. ישנם דגמים בעלי עומק גדול יותר, אך השימוש בהם אינו מעשי עקב חימום לא מספק.

קביעת נפח של מקטע

כדי לחשב, עליך לדעת את הערך המתואר לעיל, כמו גם את האורך והגובה. רֵאשִׁית כלומר, ויזואלית - רוחב.

היא מפצה 80 או 88 מ"מ, מה שמצוין בדרכון.

שְׁנִיָה — משתנה. בדרך כלל הרכיב האנכי של מידות החתך הוא — 570 מ"מ.

כדי למצוא את הנפח, זה מספיק הכפל שלושה אינדיקטורים.

שיטת חישוב סעיף

כדי לקבוע את מספר האלמנטים הנדרש, עליך לקבוע את ההספק. ישנם מספר ערכים מעוגלים המחושבים עבור חדר עם גובה תקרה 2.7 מטרים:

1. עבור חדר סטנדרטי אתה צריך 100 וואט.
2. עבור כל חלון הוסף 10 כל אחד.
3. אם הוא זוויתי, הערך להכפיל ב-1.2.
4. אם התקרות גבוהות יותר או שהחלונות גדולים מהרגיל, הוסף 10%.
5. החימום נחלש מהקומות העליונות לתחתונות, לכן עבור כל אחת מהן כדאי להוסיף עוד 2% לכל אחד.

ההספק הסטנדרטי שהתקבל כפול שטח החדרהתוצאה היא ערך כולל המחושב עם מרווח.

לאחר מכן המספר מחולק ב מחוון דרכון של סעיף אחד, עיגול כלפי מעלה. החישוב המשוער נראה כך:

1. (100 + 10) * 1.2 * 1.04 = 137.28, כאשר נבחר המכפיל הקיצוני עבור הדירה שלישי מלמעלה קוֹמָה.
2. 137.28 * S = 151 * 18 = 2471, כאשר S (18) - מרובע.
3. 2471 / 190 = 13. במקרה זה, בכוח מקטע אחד של 190 וואט ידרוש 13 חלקים.

משקל הרדיאטור

אלומיניום הוא מתכת קלה. מוצרים העשויים מחומר זה בעלי מסה קטנה, מה שמקל על הזזתם ומפחית את זמן ההתקנה. כּוֹחַיש לציין כי בייצור סוללות, מתכת משולבת עם סיליקון. זה מגדיל מעט את המשקל.

המשקל הממוצע של מקטע אחד הוא 1.25 ק"ג. הערך משתנה בין מ-1 עד 1.35, אשר תלוי במידות ובעובי הקירות. לדוגמה, להתקנת רדיאטור מ-10 יחידות עם עתודה קטנה של מחברים מספיקים ב-15 ק"ג.

גובה ורוחב של צורת רדיאטור לא סטנדרטית

ישנן סוללות בעלות מראה יוצא דופן. ניתן ליצור את המכשיר ממתכות. גובהו עד שלושה מטרים, רוחבו עד שני מטרים.

עומק המכשירים האנכיים, תוך התחשבות בחיזוקים, מגיע לעיתים רחוקות 100 מ"מ.

נפח הרדיאטורים בצורות אחרות תלוי במידותיהם. הגודל משתנה בהתאם ליצרן, אך ישנם גם פריטים המיוצרים בהזמנה אישית.

כדי לגלות את המאפיינים שלהם, כדאי לעיין ב גיליון נתונים טכני.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לחשב את תפוקת החום של חלק אחד של רדיאטור אלומיניום.
