מרכישת אלמנטים ואביזרים ועד להשקה: כללים להתקנת רדיאטורים לחימום מאלומיניום
ניתן להבטיח את פעולתה הרציפה של מערכת החימום התקנה טובה רדיאטורים עשויים אלומיניום. חשוב לבחור את כל הרכיבים ולקבוע את דיאגרמת החיבור.
תוֹכֶן
אפשרויות להתקנת רדיאטורים לחימום מאלומיניום
המאפיינים של מקורות חימום חדרים כאלה הם הלחץ הנמוך והמוגבל של הנוזל המסתובב בהם ו קצב העברת חום גבוה.
לכן, התקנת מכשירי חימום מאלומיניום מתבצעת לעתים קרובות בבתים פרטיים עם מספר קטן של קומות או בעת יצירת מערכת אוטונומית.
זה נעשה כדי למנוע התרחשות של פטיש מים והשגת חימום איכותי של חדרים.

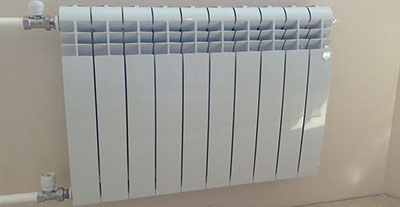

רדיאטורים מאלומיניום מותקנים בעיקר מתחת לאדני חלונות או בכל אזור פנוי בחדר, כולל על מתלים ליד הקיר. האפשרות האחרונה מספקת אספקת צינורות משני הצדדים.
חָשׁוּב! בעת בחירת מיקום להתקנת סוללות אלומיניום, חשוב לקחת בחשבון מדד אובדן חום על חפצים הנמצאים בקרבתו.
אביזרים להתקנה
התקנת רדיאטור אלומיניום כרוכה זמינות כל האלמנטים הדרושים תַהֲלִיך.
צינורות
בחירה נכונה של רכיב כזה, תוך התחשבות בכל הניואנסים, תבטיח פעולה ארוכת טווח ואמינה של מקורות חימום לחדר מאלומיניום. רגעים שכדאי לקחת בחשבון שימו לב:
- השימוש בצינורות נחושת עבור רדיאטורים מאלומיניום אסור. חיבור כזה עלול להוביל להצטברות גז ובעקבות כך לקרע של הסוללה.
- לאספקת נשא חום בתנאי מערכת חימום בודדים צינורות עשויים פוליפרופילן ומתכת-פלסטיק משמשים, ועם חימום מרכזי - עשוי מתכת.

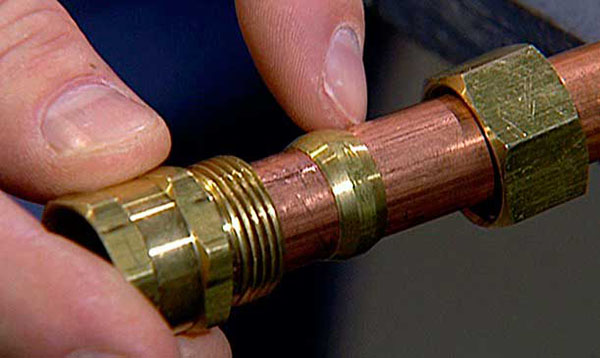

תמונה 1. צינור נחושת עם אביזרים, סוג זה אינו מומלץ לחיבור לרדיאטורים מאלומיניום כדי למנוע פיצוץ גז עקב הצטברותו.
- מגע של סגסוגת אלומיניום עם פלדה או ברזל יצוק אינו מותר., לא טופל נגד קורוזיה.
ללא קשר לסוג הצינורות המשמשים בעת התקנת רדיאטורים מאלומיניום השימוש בשסתומים אוטומטיים הוא חובה כדי להסיר עודפי מסות אוויר.
אביזרים
בנוסף, הבאים מסופקים עם מכשירי חימום מאלומיניום:
- מכסי קצה עבור חלקים הממוקמים בקצוות;
- סוגריים לקיבוע הרדיאטור. ניתן להתקין את התושבות על הרצפה או על הקיר;
- אטמי איטום, אשר מבטלים את האפשרות של דליפה;
- שסתומי שחרור אוויר.

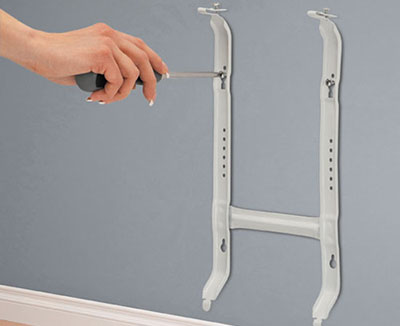

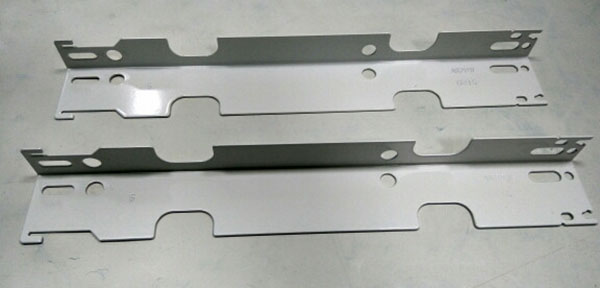

תמונה 2. תושבות קיר לרדיאטורי אלומיניום Kermi 500 מ"מ, נחוצות לחיזוק אמין.
וגם כלול עם רדיאטורים מאלומיניום שסתומי סגירה. התקנתו בכניסה וביציאה של הסוללה תאפשר לכם לשלוט על הטמפרטורה בחדר ולבודד את פעולת מכשיר החימום אם יהיה צורך להחליפו.
כיצד להתקין סוללת אלומיניום במו ידיך?
תהליך זה מתרחש צעד אחר צעד.
עבודת הכנה
הם מתחילים בקביעת מיקום ההתקנה העתידית של הרדיאטור ו הסוגריים קבועים.
לצורך חישוב נכון של התקנת סוללה, יש לקחת בחשבון את מדדי הבנייה הבאים של שקעים:
- מ-10 ס"מ ומעלה - מאדן החלון;
- 3-5 ס"מ מהקיר;
- כ-12 ס"מ מגובה הרצפה.
התושבת מחוברת לקיר באמצעות דיבליםהחורים שנותרו על ידי המקדחה ממולאים במלט.
אם הסוללה היא מסוג רצפה, היא מונחת על מעמד מיוחד ומחוברת קלות לקיר, רק לצורך התקנה. איזון בר-קיימא.
הרכבת הרדיאטור
לפני הפעלת הסוללה, יש לבצע את ההתקנה שלב אחר שלב:
- תקעים להברגה ותקעי רדיאטור;
- חיבור עם שסתומי סגירה;
- אוסף של תרמוסטטים;
- בקרת יציבות הפטמות;
- תיקון שסתומי ניקוז האוויר.
תְשׁוּמַת לֵב! להמשך הפעלה תקינה של השסתומים, יש צורך להתקין את ראשי היציאה שלהם באופן כזה שהם פונה כלפי מעלה.
לאחר השלמת כל השלבים הרדיאטור קבוע על סוגריים.
הווים ממוקמים בין החלקים. הוראות מפורטות להרכבת מקור חימום לחדר מאלומיניום, זה אמור להגיע עם זה.
דיאגרמות חיבור
התקנת רדיאטורים מאלומיניום מתבצעת בדרכים הבאות.
אֲלַכסוֹנִי
ספירות אוֹפְּטִימָלִי בין השאר. עם פתרון חיבור זה, צינור הכניסה קבוע לפתח הכניסה העליון, וצינור ההחזרה קבוע לתחתון, הממוקם בקצה הנגדי. תוכנית כזו תהיה היעיל ביותר עבור הרדיאטור, המורכב ממספר רב של חלקים. כל היצרנים מציינים את הפרמטרים של הציוד שהם מייצרים על סמך דיאגרמת החיבור האלכסונית.

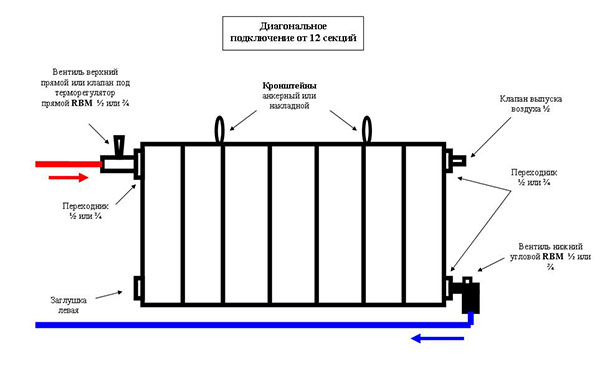

תמונה 3. תרשים חיבור אלכסוני סטנדרטי עבור סוללת חימום המורכבת משנים עשר חלקים.
נוזל הקירור הנע לאורך מסלול זה יכסה את רוב פני השטח של סוללות האלומיניום.
פגמים:
- התקנה לא נוחה;
- קשיים בשיטת החיווט;
- אי אפשר להסתיר תקשורת;
- קצב זרימה גבוה בצנרת.
בשל המבנה המורכב, תוכנית זו לא רלוונטי לבניינים רבי קומות. זה גם לא מתאים אם האסתטיקה של הפנים היא מעל לכל.
צְדָדִי

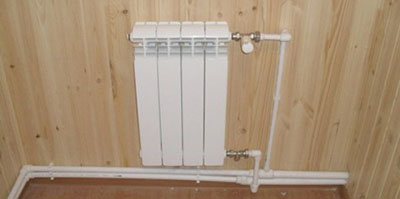

שיטת התקנה זו מתאים לבנייני דירות. הרעיון המרכזי של קשר זה הוא אספקה של שני הקווים הראשיים מצד אחד לרדיאטור.
היתרונות של תוכנית זו:
- התקנה קלה;
- צריכה נמוכה של צינורות;
- יעילות גבוהה;
- תיקון מעקף בקטע שבין הקווים הראשיים לצורך התקנת שסתומי בקרה.
בהשוואה בין שני סוגי הקשרים שכבר נבחנו, האפשרות השנייה תהיה בעלת עדיפות, מכיוון שהוא אינו נחות מהראשון מבחינת יעילות, אך מנצח משמעותית מבחינת עלויות כספיות.

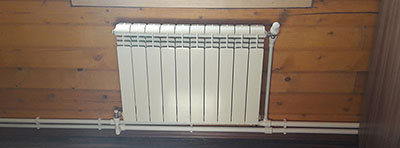

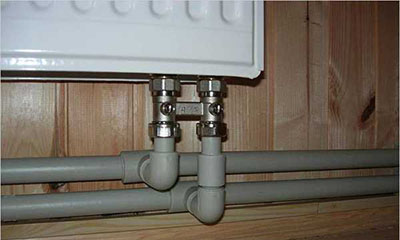

תַחתִית
עוזר להפוך את הסוללה לכמעט בלתי נראית, אך בו זמנית לא מוסיף יעילות למערכת החימום.
שם נוסף לשיטת חיבור זו הוא "לנינגרדקה"נוזל הקירור, הנעים מסעפת הכניסה לסעפת היציאה, מפחית את היעילות כל המערכת ב-11–15%.
הפסדים הופכים לגדולים במיוחד כאשר הקווים הראשיים ארוכים למדי בבניינים רבי קומות.
חָשׁוּב! אם נוצר מצב בו יש סתימה או תכולת אוויר מוגזמת בסוללות, יש צורך לנקות אותן ולשחרר מסות אוויר עודפות, באמצעות עגורן מייבסקי.
חיבור אחד לשני: כיצד לחבר שתי סוללות?
ניתן לחבר סוללות זו לזו בשלוש דרכים עיקריות:
- מַקְבִּיל. תוכנית זו משתמשת שני צינורות. הרדיאטורים קבועים באמצעות הכיפופים העליונים והתחתונים.
- באופן עקבי. התוכנית מניחה שימוש בצינור אחד.
- דרך חיבור. כאן נוזל הקירור עובר דרך מערכת החימום מבלי להתעכב ברדיאטורים.
אפשרות שנייה קשרים הכי אמין ואינו דורש עלויות כספיות נוספות.
קֶשֶׁר
הבא בתור הוא הסוללה מחובר למערכת החימום. סדר ההליך:
- נבדקת היעדר נוזלים במערכת, נקודות התקנה חופפות;
- חיבור חלקים יחד באמצעות מכשיר הידוק על סרט איטום פלואורופלסטי;
- השתמשו במלחציים כדי לתקן את זה סוללות לצינורות;
- ביצוע בדיקות לחץ מערכות.
איך להאריך מקטעים?
הוא עובר ליד בכמה שלבים.

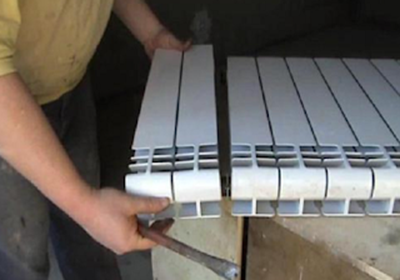

הִתפָּרְקוּת
רצף הפעולות לבנייה נכונה של הרדיאטור הוא כדלקמן:
- שחרור לחץ במערכת והפסקת תנועת הנוזלים;
- בקרת קירור המכשיר;
- באמצעות מפתח ברגים בגודל הנדרש נתק את הצינור מצינור הרדיאטור;
- הסרה דרך הצינור, חיבור מסוג צימוד והנחתו על סרט פוליאתילן הממוקם על הרצפה;
- הוצאת המסנן ושטיפתו במהירות. האטה עלולה לגרום לכך שלא ניתן יהיה לעשות שימוש חוזר במסנן.
הסרת האטם
הוא מיוצר על ידי חיתוך רציף בסכין דקה ניקוי משטחים. האטמים מונחים בתמיסת סבון לצורך שטיפה. יש להסיר את השומן מהם אם נוזל הקירור בו נעשה שימוש אינו מים, אלא נוֹזֵל לרָדִיאַטוֹר.

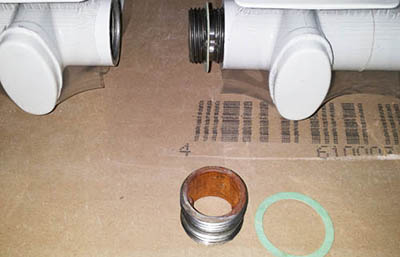

החדרה והברגה של הפטמה
מאפייני העיצוב של הפטמה הם כאלה שיש לה משני הצדדים גִילוּף, חותכים בכיוונים מנוגדים.
אם יש צורך להוסיף חלקים בצד שמאל, אז הפטמה מוכנסת יָמִין.
השמאלי יתאים לחור של הרדיאטור הקיים.
הידוק הפטמה
לאחר הנחת הפדים, יש לנקוט משנה זהירות להדק את חוט הפטמה, כדי למנוע נזק להברגות. בנקודת החיבור של הסוללה ומערכת החימום, יש צורך להשתמש בכבל או אפשרויות אחרות לשיפור איטום.
איך להקים?
פלט חום גבוה מסוללות עלול לגרום התחממות יתר של החדר.
לא קשה לכוון את הרדיאטור בעצמך אם מקפידים על הכללים. ויסות הטמפרטורה מותר לבצע באופן עצמאי באמצעות ברזים לפתיחה וסגירה של הרדיאטור. חשוב שהם לא צריך להיות כדורי!
מתאים לשליטה על הטמפרטורה בחדר ברזי שסתומים.
במקרה זה, אספקת נוזל הקירור סגורה, אך צינור החזרה נשאר פתוח.
הַפנָיָה! בעת חסימת הסוללה באמצעות ברזים במהלך החיבור, נדרש קודם כל פתח את קו ההחזרה, ורק אז - ההגשה.
סרטון שימושי
הסרטון מציג דוגמה להרכבת סוללת אלומיניום וחיבורה באמצעות סכמה אלכסונית.
חיבור עצמי
ניתן להתקין רדיאטורים מאלומיניום באופן עצמאי, אך עדיף לפנות לעזרה ממומחים.
