להפוך את זה לזול יותר או יפה יותר? רדיאטורים מאלומיניום עם חיבורים תחתונים, אלכסוניים וצדדיים

רדיאטורים מאלומיניום - אלטרנטיבה מודרנית וזולה "אקורדיון" מברזל יצוק מייצור סובייטי.

יתרונות סוללות אלומיניום נחשביםתפוקת חום גבוהה; עיצוב מודרני ואסתטי; מגוון גדלים ומשקל קל, המבטיחים התקנה קלה במגוון תנאים; יכולת כיוון ידני של מערכת החימום.

סוללות אלומיניום תובעני לגבי טוהר נוזל הקירורלכן, הם נוחים למערכות חימום אוטונומיות.

דיאגרמות חיבור לרדיאטורי חימום מאלומיניום

מסוג מערכת החימום ויעילות ערכת החיבור שנבחרה פעולה נכונה ובטוחה תלויה מכשירים. ראשית, נקבע סוג החיווט: צינור יחיד או צינור כפול.

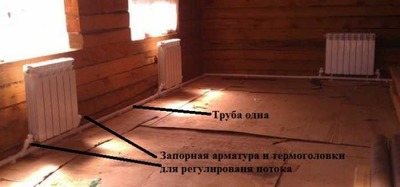

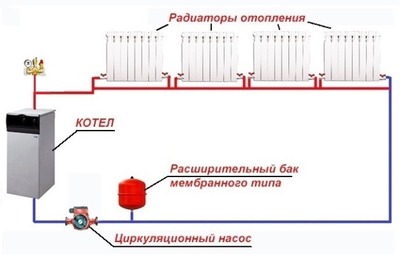

צינור יחיד או "לנינגרד"

אוֹפְּצִיָה יותר חסכוני, אם לוקחים בחשבון את עלויות ההתקנה. רדיאטורים מחוברים לרשת בטור, נוזל הקירור נכנס לכניסה של כל מכשיר עוקב, ועובר דרך הקודם.

שקע האחרון מחובר לעלייה (בבניינים רב קומות) או לדוד חימום.

סוג זה של חיווט נקרא גם "לנינגרדקה". משמש לעתים קרובות יותר בבניינים רבי קומות בשל יעילות כלכלית. עם זאת, הוא מאופיין על ידי מספר ליקוייםזוהי חוסר האפשרות לווסת בנפרד את תפוקת החום של רדיאטורים - ווסת המותקן על אחד מהם יקבע את הפרמטרים עבור המערכת כולה. והאורך הגדול של הרשת עם חיבור טורי מוביל להבדל בטמפרטורות נוזל הקירור בקצוות שונים של המערכת. רדיאטורים הממוקמים קרוב יותר לדוד יתחממו הרבה יותר מאלה הממוקמים רחוק יותר ממנו.

צינור כפול

במערכת דו-צינורית שני קווים: אספקה ​​והחזרהכל רדיאטור מחובר לשני ה"הברגים", ולכן החיבור במערכת מקביל. היתרון העיקרי הנקודה של הונאה כזו היא ש טמפרטורת נוזל הקירור זהה בכל המכשיריםבמקרה זה, ניתן להתקין ווסת על כל מכשיר, אשר לא ישפיע על פרמטרי העברת החום של האחרים.

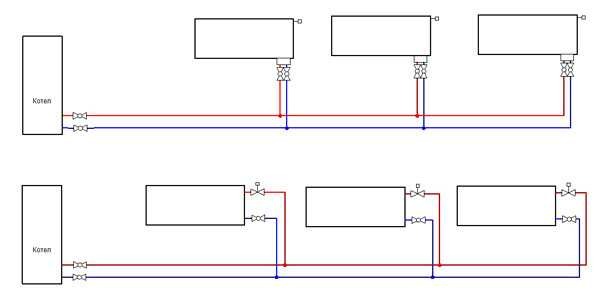

תמונה 1. שתי אפשרויות למערכת דו-צינורית: עם חיבור תחתון וצדדי של רדיאטורים לחימום.

מערכת המחוברת באמצעות מערכת דו-צינורית, קל יותר לאזן, אבל עלות החומרים כאשר מותקן מסתבר כמעט פי שניים.

שיטות חיבור

דרכים אפשריות לחיבור רדיאטורים מאלומיניום הן צדדיות ותחתית, בהתאם ל לאיזה חלק מגיעים צינורות האספקה ​​והפליטה?

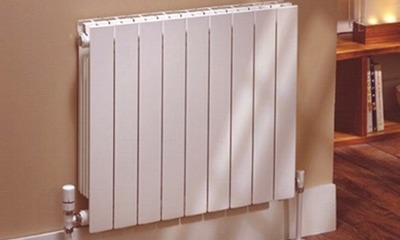

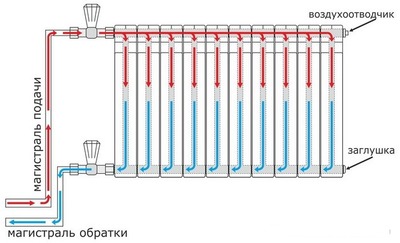

חד צדדי

במקרה זה, הצינורות ממוקמים בצד אחד של המכשיר.

צינור האספקה ​​נמצא למעלה, צינור היציאה נמצא למטה.

אוֹפְּצִיָה שולט בבניינים רבי קומות, כי זה נוח למעבר הסטנדרטי של הרסייר בצד הרדיאטור.

סוג זה של חיבור הוא בדרך כלל משמש כאשר מספר חלקי הסוללה אינו עולה על 10, אחרת הקצה הרחוק שלו לא יתחמם היטב.

אֲלַכסוֹנִי

אפשרות זו נחשב לסטנדרט ונלקח כדגימה בעת בדיקת מערכות חימום. נוזל הקירור עובר לפתח הכניסה העליון בצד אחד של הרדיאטור, והיציאה ממוקמת בתחתית בצד הנגדי.

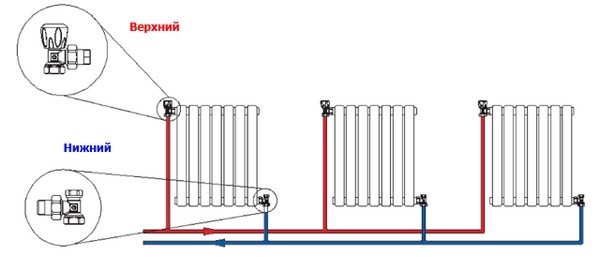

תמונה 2. מערכת דו-צינורית עם חיבור אלכסוני של רדיאטורים. מוצגים הברזים העליונים והתחתונים.

במקרה זה, מובטח מעבר אלכסוני של נוזל הקירור דרך כל הסוללה וחימום אחיד שלה. עם מספר הסעיפים ברדיאטור בערך 15, המערכת פועלת בצורה אופטימלית.

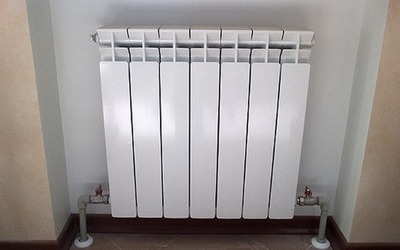

תַחתִית

גם צינורות האספקה ​​וגם צינורות ההחזרה מחוברים מלמטה. במקרה זה הצינורות מוסתרים ברצפה, מה שהופך אותו האפשרות האסתטית ביותר מבחינת מראה. חיסרון: הרדיאטור עלול לא להתחמם לחלוטין, אובדן חום מגיע ל-15%.

בחירת שיטת חיבור

שיטת החיבור תהיה תלויה בפרמטרים הבאים:

• קלות התקנה וצריכת חומרים;
• יכולת לווסת רשת חימום;
• מספר רדיאטורים ומקטעים בֶּהָם;
• מיקום צינורות העלייה;
• עיצוב חיצוני מערכת חימום.

איך להתחבר נכון בעצמך

לאחר קביעת שיטת החיבור, יש צורך לבצע אותה בצורה נכונה בחר מקום מיקום הרדיאטור. פרמטרים אופייניים הם כדלקמן: גובה מהרצפה 8-12 ס"מ, מרחק מאדן החלון 10-12 ס"מ, הפער בין המכשיר לבין קיר 3-5 ס"מ.

להתקנה תצטרכו:

• עגורן מייבסקי (או פתח אוורור אוטומטי);
• תֶקַע;
• שסתומי סגירה (דוּ שסתומי כדור או שסתומי סגירה);
• חומרים וכלים נלווים (וויים או סוגריים להתקנה על הקיר, סלילה, חומר איטום, מקדחה עם מקדחים, פלס, אביזרי חיבור).

תהליך ההתקנה הוא כדלקמן:

על הקיר, 10-12 ס"מ מתחת לאדן החלון, צייר קו אופקי שלאורכו מיושר הקצה העליון של הרדיאטור. סוגריים מותקנים, בדרך כלל על דיבלים. זה מאפשר לך להתאים את המרחק מהקיר על ידי הברגה פנימה והחוצה. מכשיר החימום תלוי על מחברים.

החיבור לצינור מתבצע בהתאם לתוכנית שנבחרה. צינורות בקוטר מתאים מחוברים באמצעות אביזריםעל שקעים חופשיים מותקנים ברז מייבסקי (או פתח אוורור) ותקע. ישנם שסתומי כדור בכניסה וביציאה. או נעילה עם אפשרות כוונון.

כל השרשורים החיבורים אטומים עם סלילה פשתן, סרט פום, משחה מיוחדת.

סרטון שימושי

צפו בסרטון כדי לראות איך נראה החיבור התחתון של הרדיאטורים.

היה אדון לעצמך

ניתן לחבר רדיאטור אלומיניום בהחלט אפשרי לעשות זאת בלי להזמין מומחיםדי לעקוב אחר כללי ההתקנה ולקבוע נכון את תוכניות החיבור בכל מקרה לגופו. חיבור אלכסוני (צינור יחיד או כפול, בהתאם לצריכת החומר) יכול להיחשב כאפשרות win-win. ככל שהפרויקט יותר אינדיבידואלי, כך יתאפשרו יותר וריאציות בשלב התכנון וההתקנה.
