פשטות ואמינות של עיצוב צינור יחיד! מערכת חימום "לנינגרדקה": מה זה

חימום בצינור אחד יש לו את ערכת חיבור הרדיאטור הפשוטה ביותר.

זה ניתן לניהול זול יותר מאחרים מעגלי חימום וניתן להתקין אותם בעצמך.

ניתן להתקין אותו בבית בן קומה אחת או בבקתה קטנה.

חימום קיטור ומים בצינור יחיד או "לנינגרדקה"

אספקת מים וצינור החזרה הם אחד, ומכאן השם - צינור יחיד. הצינור הראשי יוצא מדוד החימום ועובר לסוללות החימום, עובר דרכן וחוזר לדוד.

המים עוברים דרך כל רדיאטור בזה אחר זה, ומשחררים חלק מחומם לחימום. כך הם מגיעים לרדיאטור האחרון שהתקרר.

הפרש טמפרטורה בין הסוללה הראשונה לאחרונה יכול להיות 10—20 מעלות צלזיוס.

יתרונות וחסרונות, האם ניתן להשתמש בו בבניין רב קומות

היתרונות של מערכת צינור אחד, אשר להבטיח את הפופולריות שלו:

• פשטות ומחיר סביר — זוהי מערכת החימום הפשוטה ביותר מבחינה טכנולוגית. בנייתה דורשת מספר מינימלי של צינורות, אשר יעלו סכום כסף קטן יחסית.
• נוזל הקירור בצינורות יכול לנוע על ידי כוח הכבידה, אשר רלוונטי לפעולת חימום עצמאית אוטונומית.

רָאשִׁי פְּגָם מערכות — חימום לא אחיד של חדרים. זה מגביל את האפשרות להשתמש בתוכנית עבור בניינים רב קומות. לפיכך, תוכנית צינור אחד אינה מתאימה לחימום דירות, היא משמשת בדרך כלל בבתים קטנים עם שטח של עד 100 מ"ר

חיווט אופקי ואנכי: דיאגרמות ותיאור, וזה עדיף

ישנן אפשרויות שונות לארגון חימום בצינור אחד:

• ניתן להתקין את מעגל החימום בקומה אחת. סוג זה של פריסת מעגל נקרא אופקי.
• ניתן להתקין את מעגל החימום על שתי קומות. סכמה זו נקראת אנכית.

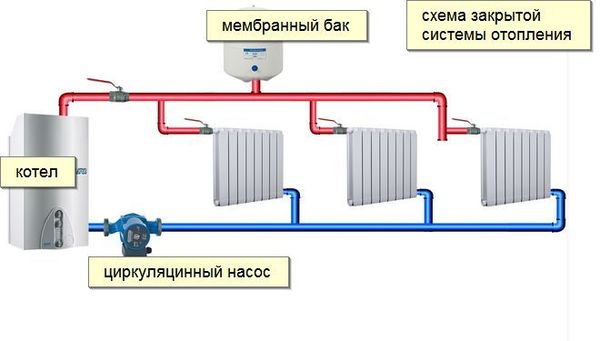

תמונה 1. דיאגרמת מערכת החימום לנינגרדקה. הצבע האדום מראה את תנועת נוזל הקירור מהדוד לרדיאטורים, והצבע הכחול מראה את ההפך.

עבור אנכי תוכנית צינור אחד האפשרויות הבאות אפשריות:

• ניתן לספק מים למעגל מסעפת חלוקה הממוקמת בחלק העליון - מה שנקרא דליפה עליונה.
• מים יכולים להיכנס למעגל מלמטה ולנוע לאורך הלולאה "קומה ראשונה - שנייה - ראשונה" - מה שנקרא דליפה נמוכה יותר.

וריאציות של חיבור רדיאטור:

• החדרה ישירות לתוך הצינור הראשי.

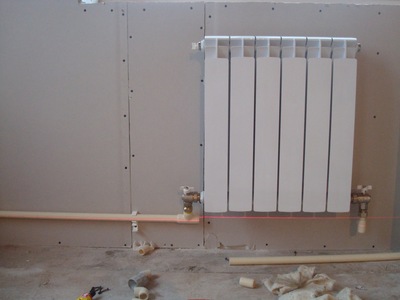

• חיבור באמצעות צינורות.

אפשרות זו היא - מייצג מודל רחוק של מערכת דו-צינוריתבתוכו, הרדיאטורים מחוברים לצינור הראשי באמצעות צינורות חיבור - צינורותהזרימה העיקרית של נוזל הקירור עוברת לאורך הסוללות, שלכל אחת מהן מופנה רק חלק מהמים החמים. הזרימה העיקרית ממשיכה הלאה, מבלי להיכנס לרדיאטור. תוכנית זו מאפשרת פיזור אחיד של חום בין החדרים.

מִלְבַד זה יותר מתקדם מבחינה טכנולוגית ונוח לתיקונים. אם יש צורך בהחלפה, אחת הסוללות מוסרת, בעוד שהמערכת ממשיכה לתפקד. בניגוד לתוכנית שבה הסוללות נחתכות ישירות לקו הראשי, ללא צינורות, וכל נפח נוזל הקירור עובר דרך כל סוללה.

מערכת לנינגרד עם משאבה

היתרון העיקרי תוכנית צינור אחד - אפשרות אוֹטוֹנוֹמִי עבודה ותנועה של נוזל הקירור על ידי כוח הכבידה.

עם זאת, יעילות החימום תלויה במספר גורמים, שכל אחד מהם יכול להאט את תנועת המים ברדיאטורים ולהפחית את טמפרטורת האוויר בחדרים.

לְדוּגמָה, מהירות נוזל הקירור תלויה בהפרש הטמפרטורות בכניסה וביציאה של הדוד. ככל שהוא גדול יותר, כך הפרש הלחצים גבוה יותר והזרימה מהירה יותר.

עם זאת, עם ירידה קטנה יחסית בטמפרטורה בחוץ, +8 +10 מעלות צלזיוס, אין צורך לחמם את המים יותר מדי. זה מספיק. +50 +60 מעלות צלזיוס. ובטמפרטורה כזו קצב הזרימה יהיה נמוך באופן ניכר מאשר בעת חימום. עד +80 מעלות צלזיוס.

עבור מערכת זרימת כבידה בעלת צינור יחיד נדרש מיקום ספציפי של הדוד - נמוך ככל האפשר, במרתף או במרתף למחצה. ו מיקום גבוה של סעפת החלוקה - בעליית הגג. דבר שלא אפשרי בכל בניין.

וגם - כוח המשיכה הוא בלתי אפשרי בבתים גדולים עם אזור חימום יותר מ-150 מ"רלכן, עבור מבנים גדולים, מובנה מכשיר נוסף במערכת החימום בעלת צינור יחיד - משאבת סירקולציה.

לִשְׁאוֹב מספק סירקולציה מאולצת של נוזל הקירור. הוא דוחף מים דרך צינורות על ידי סיבוב להבים קטנים. הוא פועל ממקור חשמל נפרד - שקע חשמלי. הוא מבטיח את תנועת נוזל הקירור ללא קשר לטמפרטורת חימום המים, מיקום הדוד וגובה צינור היציאה. בבית עם כל אזור חימום.

עקרון הפעולה של המעגל

מתחת למעטפת החיצונית של המשאבה נמצא מנוע ולהבים מסתובביםכאשר הם מחוברים לצינור משותף, הלהבים מסובבים על ידי מנוע חשמלי.

סיבובם מאלץ את המים בצינור לנוע הלאה. החלל המתפנה מתמלא בחלק הבא של מים, שעובר גם הוא דרך להבי המשאבה.

כָּך נוזל הקירור נע במעגל, נדחף על ידי להבי העבודה.

המשאבה מובנית בתוך המערכת לפני הכניסה לדודהנה קצב הזרימה הטבעי המינימלי, ולכן המיקום המתאים ביותר למחזור כפוי.

יתרונות וחסרונות

היתרון העיקרי תוכניות חימום עם משאבת סירקולציה - שלה עבודה מובטחת בכל טמפרטורה ועם כל סידור/חיבור של רדיאטורים. וגם היכולת לחמם בית בגדלים שונים, עם קומה אחת או יותר.

מבין החסרונות תוכניות עם משאבה — הִתמַכְּרוּת הַסָקָה מחשמל.

סכמה עם משאבה

תרשים המעגל כולל את אותם התקנים ואלמנטים כמו מערכת צינור אחד קונבנציונלית. בנוסף, יש לה משאבה. ניתן להטמיע אותו בשתי דרכים:

• ישירות לתוך צינור החזרת המים. עם חיבור כזה, תנועת נוזל הקירור על ידי כוח הכבידה בלתי אפשרית.

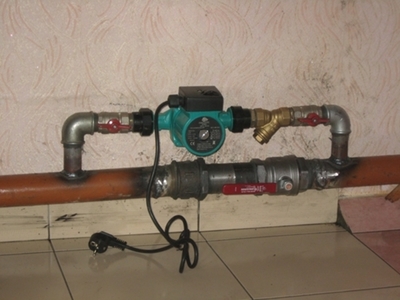

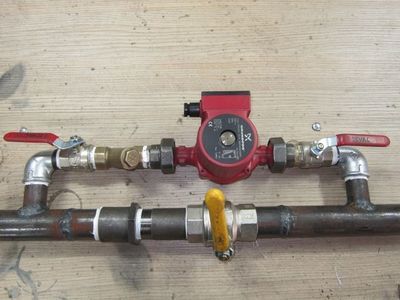

• דרך הצינורות — עם ניתוק כזה, המשאבה מחוברת במקביל לקו הראשי המשותף. אם היא כבויה, המים יכולים לנוע לאורך הצינור הראשי ללא מכשולים. לפיכך, ניתן לשלב מערכת אוטונומית ומערכת תלויה במעגל אחד. כאשר המשאבה מחוברת, נוזל הקירור יסתובב בכוח. כאשר היא כבויה, המים יזרמו לאורך הצינור באמצעות כוח הכבידה.

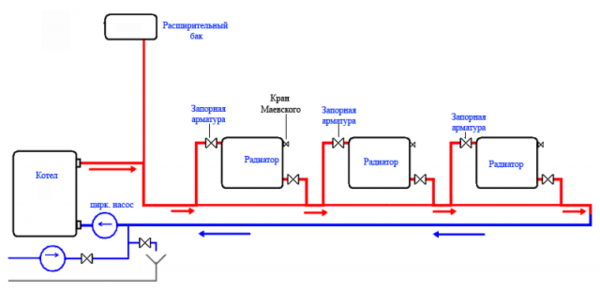

תמונה 2. תרשים של מערכת חימום סגורה בעלת צינור יחיד באמצעות משאבת סירקולציה.

איך להכין מבנה חימום מפוליפרופילן במו ידיכם?

ייצור מערכת החימום של לנינגרד בעיצומו בכמה שלבים.

חישובים

סידור נכון של חימום בלתי אפשרי ללא חישובים אישיים. מה צריך לחשב לפני ההתקנה תוכנית צינור אחד:

• כוח חימום — כמות החום המקסימלית שעשויה להידרש לחימום בית. ההספק מחושב בתוכנית מיוחדת תוך התחשבות בגודל החדרים, בחומר הקירות, בנוכחות הבידוד, במספר ובגודל פתחי החלונות/דלתות.
• עוצמת כל רדיאטור — נקבע לפי מספרם במערכת, בהתבסס על הקיבולת הכוללת של מערכת החימום.
• חישוב הידראולי של המערכת — קביעת התנגדות הידראולית — הכרחית לארגון זרימת כוח משיכה יעילה.
• נפח נוזל קירור ומערכת חימום — נפח הדוד והרדיאטורים (מצוין בגיליונות הנתונים הטכניים) + הנפח הפנימי של הצינורות (מחושב באמצעות נוסחאות נפח — אורך הצינור מוכפל בריבוע הרדיוס הפנימי ובמספר "פאי" — 3.14).
• חישוב נפח מיכל ההתפשטות — חייב להיות 15% מנפח נוזל הקירור במערכת.

חישובים תרמיים נלקחים בחשבון גם בעת בחירת ערכת חימום.

הַתקָנָה

בואו ניתן דוגמה הוראות שלב אחר שלב להתקנת מערכת צינור יחיד:

• התקנת דוד חימום — בחדר נפרד או בחלק מגודר של המסדרון, המרפסת, המטבח. עבור זרימת כוח הכבידה, רצוי שהמקום בו מותקן הדוד יועמק על ידי 0.5—1 מטר לתוך חלל המרתף (מפלס הרצפה הורד, מדרגה).

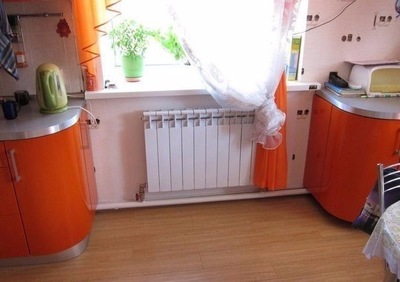

• התקנת רדיאטורים לחימום — אלומיניום, פלדה, ברזל יצוק. ניתן לחתוך כל סוג של רדיאטורים למערכת בעלת צינור אחד. הם מותקנים בהכרח מתחת לכל חלון, ואם רוצים, לאורך הקירות הריקים של הבניין.
• חיבור סעפת ההעברהבמערכת עם זרימה טבעית - בגובה, מתחת לתקרה או בעליית הגג.
• חיבור מיכל ההתפשטות - הוא מובל גם לחלל עליית הגג.
• חיבור הדוד, הרדיאטורים, המיכל והקולטן באמצעות צינורות פוליפרופילן. חשוב לציין שצינורות הדוד ופתחי היציאה של הרדיאטור עשויים מתכת. כדי לחבר אותם לצינורות פלסטיק, תזדקקו לאביזרים מיוחדים. למכשירים אלה יש מחבר חלק בצד אחד והברגה בצד השני. ראשית, הם מוברגים על צינור מתכת, ולאחר מכן מולחמים לקצה צינור הפלסטיק.
• במידת הצורך - יחד עם צינורות לתוך המערכת משאבת סירקולציה מובנית.
• מילוי המערכת במים, בדיקת דליפות אפשריות.
• חיבור מכשירי חשמל (משאבה, אולי דוד), ניסוי חימום.

סרטון שימושי

צפו בסרטון שמדבר על תכונות מערכת החימום של לנינגרד.

תוכנית צינור אחד לבית פרטי

תוכנית לנינגרדקה בעלת צינור יחיד היא אחת ממערכות החימום הפופולריות ביותר המיועדות לחימום בית פרטי. מוכח על ידי עשרות שנים של פעולה אמינה. תוכנית התקנה נגישה, עלות התקנה נמוכה ואפשרות של פעולה אוטונומית הפכו את לנינגרדקה לאחת מתוכניות מעגלי החימום הפופולריות ביותר.
