משלב יתרונות רבים! עקרונות ארגון חימום "לנינגרדקה" בבית פרטי

"לנינגרדקה" - מערכת החימום הפשוטה ביותר, אשר קיבל את שמו מהמקום בו הומצא (לנינגרד).

הִיא מערכת עצמאית בעלת צינור אחד, המורכב מדוד, רדיאטורים, מיכל התפשטות וצינור. ההתקנה פשוטה ואינה דורשת מיומנויות מיוחדות.

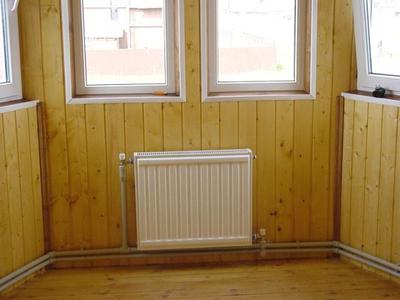

חימום "לנינגרדקה" בבית פרטי

לרוב, מערכת חימום זו משמשת בבתים פרטיים. שילוב של פשטות, נגישות ואיכויות שהופכות את החסרונות הקיימים לחסרי משמעות.

תמונה 1. תרשים של מערכת החימום לנינגרדקה עם דוד דלק מוצק ומשאבת סירקולציה.

מוזרויות

זה מורכב מהדברים הבאים:

1. טמפרטורת רדיאטורים לחימום מתכוונן בכל חדר בנפרד.
2. מכיוון שהסוללות מחוברות במקביל לצינור, כל רדיאטור ניתן לניתוק או לפרק לחלוטין, אשר לא ישפיע בשום צורה על פעולת המערכת.

יתרונות

"לנינגרדקה" יש לו מספר יתרונות, שבגינם הוא נבחר על ידי בעלי בתים פרטיים:

• עבודות התקנה ושיפוץ קלות במקרה של תקלה.
• אין צורך במיומנויות מיוחדות להתקנה: ברגע שזה ברור, כל אחד יכול לעשות את זה.
• צינורות מונחים בכל מקום, כולל מתחת לרצפה.
• חומרים וציוד זמינים.
• תפעול רווחי.

פגמים

למרות יתרונותיה, למערכת מספר חסרונות:

• ליעילות מרבית נדרש לחץ גבוה. למטרות אלה, מותקנת משאבת סירקולציה וטמפרטורת נוזל הקירור מוגברת.
• עם סכמה אופקית לְהִתְעוֹרֵר קשיים בחיבור המעגל השני (רצפה חמה).
• עם מחזור דם טבעי הרדיאטורים המרוחקים פולטים פחות חום עקב קירור נוזל הקירור, ו הטמפרטורה בכניסה נמוכה בהרבה, מאשר ביציאה.
• יעילות נמוכה באורכים ארוכים כבישים מהירים.

ליעילות ואחידות של פיזור נוזל הקירור, צינורות בקוטר גדול יותר, וזה מקלקל את המראה ומוביל לעלייה בעלות החימום.

סוגי מערכות

שימוש במערכת חימום בעלת צינור אחד בתים דו-קומתיים מחוממים גם כן.

היא כזאת מחולק לאופק ואנכי.

אופקי

הפופולרי ביותר צנרת. אם אורך הקו הראשי יותר מ-30 מטרים, צומת אופקי עדיף. צינורות מונחים מתחת לרצפה או מעליה לאורך הקירות במעגל, ונסגרים בטבעת. נוזל הקירור הוא מים רגילים.

אֲנָכִי

נותן תוצאה יעילה יותר: החדר מתחמם מהר יותר. סוג זה מתאים לבית בן שתי קומות.

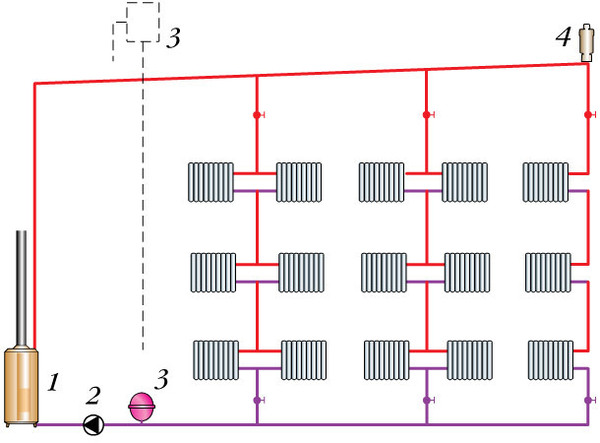

תמונה 2. סכימה של מערכת החימום "לנינגרדקה" עם חיווט אנכי. במקרה זה, נדרשת משאבת סירקולציה.

וגם מרמז על התקנה חובה של משאבת סירקולציה. הצינור הראשי מונח בתוך עליית הגג ומבודד היטב. צינורות היציאה מורדים כלפי מטה. אם לבית יש כמה קומות, הרדיאטורים מותקנים אחד מתחת לשני.

עקרון הפעולה

זה מורכב מהדברים הבאים:

1. כל מכשירי החימום מחוברים בטור, כולל חימום רצפות.

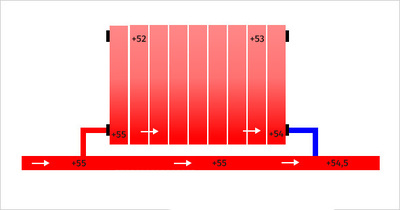

2. זה עובר מהדוד דרך הצינור נוזל קירור חםהוא העביר את ה"טבעת", מתקרר בהדרגה, בכל רדיאטור עוקב הטמפרטורה נמוכה יותר מאשר בקודם, ובכניסה לדוד הטמפרטורה נמוכה בהרבה מאשר ביציאה.
3. מים קרים דוחפים החוצה מים חמים ובשל הפרש הטמפרטורה, תנועת נוזל הקירור במעגל נשמרת.

מַחזוֹר

אם הבחירה נופלת על סכימה אנכית, אזי נבחרת שיטת זרימת נוזל הקירור: מאולץ או טבעי.

• עם מחזור דם טבעי קוטר הצינורות צריך להיות יותר מ-2.5 ס"מ. אם הצינורות עשויים פלדה, ההתנגדות עולה, ולכן יש לנטוש אותם.
• מחזור כפוי הוא הפופולרי ביותר, מכיוון שקוטר הצינורות ומאפיינים אחרים אינם משפיעים עליו. מותקנת משאבת סירקולציה מיוחדת, אשר מעלה את נוזל הקירור כלפי מעלה. אפילו עם קוטר צינור מינימלי, החימום יתרחש די מהר.

תַחשִׁיב

להעברת חום יעילה מקסימלית עם צריכת אנרגיה מינימלית חשוב לחשב נכון את מערכת החימום.

בשביל זה אתה צריך לדעת את הכוח:

• דוּד;
• רדיאטורים ומספרם בכל חדר;
• מיכל התפשטות. כמו גם קוטר ואורך הקו.

קביעת קיבולת הדוד

כדי לקבוע את קיבולת התקנת הדוד, מחושבים הפסדי חום של כל חדר. הפסדי חום מתרחשים דרך התקרה, מתחת, חלונות וקירות. הנוסחה הבאה משמשת לחישוב: השטח (קירות, חלונות, תקרות) מוכפל בנפרד במקדם ההפסד המתאים לכל אחד מהם. לאחר מכן, התוצאה מסוכמת ומתקבלת מסקנה לגבי קיבולת תחנת הדוד.

ישנה שיטת חישוב מהירה נוספת. ישנן המלצות להספק הדוד הספציפי בהתאם לאזור.

החישוב נעשה לפי הנוסחה Wк = Wуд x S/10; כאשר: Wк — כוח דוד; עֵץ — הספק ספציפי מומלץ.

לאחר מכן, ניתן לצייר דיאגרמת חימום ולבחור רדיאטורים.

חישוב עוצמת הרדיאטורים וכמותם

מספר הרדיאטורים והחלקים בהם תלוי בשטח החדר, אובדן החום, המושפע מחומרי הקיר ונוכחות חלונות.

חשב את נפח החדר: V=S*h, כאשר הוא שטח וגובה התקרות.

לכל מטר מרובע בתי לבנים לטמפרטורה נוחה נחוצים 0.034 קילוואט. האנרגיה התרמית הנדרשת לחימום החדר מחושבת על ידי הכפלת 0.034 לכל כרך.

לאחר מכן, בחרו רדיאטור, מצאו את ההספק של מקטע אחד וחלקו את התוצאה הקודמת בהספק שלו. לפיכך, לחשב את מספר הסעיפים הנדרש.

קביעת קוטר הצינור והחומר שלו

אחת הנקודות העיקריות בעת חישוב הפרמטרים עבור לנינגרדקה היא קביעת קוטר הצינור לקבלת יעילות מרבית.

למחזור הדם הטבעי הֶכְרֵחִי "מעבר" גדול. במקרה זה, מערכת הצינורות נראית בבירור. עם מחזור כפוי צינורות בחתכים שונים יכולים להיות בקטרים ​​שונים כדי לאזן את המעגל.

כדי לקבוע באיזה חומר להשתמש עבור הצינורות, חשבו התנגדות הידראולית בכל מקטע ולהשוות אותו. זה נעשה באמצעות נוסחאות תוך התחשבות בגורמים הבאים: חספוס, כיפופים ואורך הצינורות, חיבור (באמצעות ברז, טי, מכשיר איזון).

לאחר מכן, נקבע אובדן החום. תוך התחשבות בהתנגדות. זה דורש נתונים על הקוטר החיצוני של הצינור, עובי הדופן, קצב ההזנה וצריכת המים.

נפח מיכל ההתפשטות

לצורך החישוב נדרשים נתונים על כמות נוזל הקירור במחזור. מיכל ההתפשטות הוא בעל נפח של 110 נפחים של נוזל. כמות נוזל הקירור מחושבת לפי הנוסחה W = π (D2/4) L, תוך התחשבות בקוטר הפנימי של הצינור ובאורך הקו כולו.

הַתקָנָה

אם המערכת האופקית מותקנת מתחת לרצפה, יש צורך לבודד את הצינורות כדי להפחית אובדן חום. מעל הרצפה, אין צורך לעשות זאת. התקנת המערכת כוללת את הפעולות הבאות:

1. התקנת דוד, וממנו, לאורך היקף החדר צינורות מונחים ונסגרים לטבעת.
2. הם חתכו פנימה לתוך הדוד בזווית קו אספקה.
3. על קטע זה הם מתקינים מיכל התפשטות.
4. האחרון לחבר את הרדיאטורים.

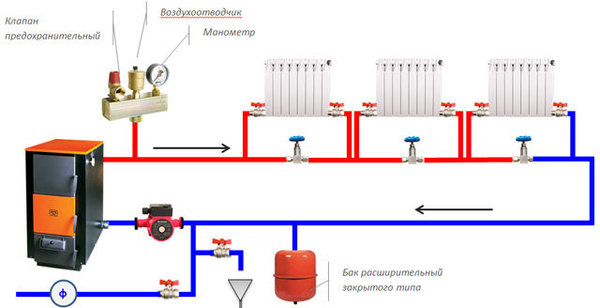

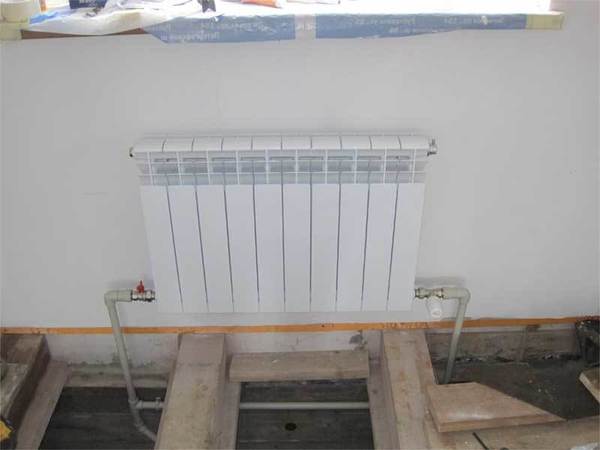

תמונה 3. חיבור רדיאטורים לחימום למערכת לנינגרדקה. הצינורות מחוברים לתחתית המכשירים.

המערכת האנכית מותקנת בצורה דומה, משלים עם משאבת סירקולציה. הרדיאטורים מותקנים אחד מעל השני, ועל כל אחד מהם מותקנים מעקפים כך שבמקרה של תקלה ניתן יהיה לסגור את המים, לנתק את הסוללה מהמערכת ולבצע תיקונים.

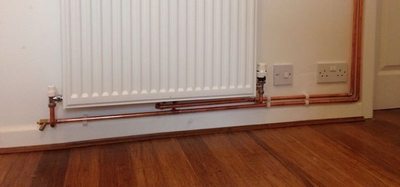

ישנן שתי אפשרויות לחיבור רדיאטורים עם מעקף: תחתון ואלכסוני.

המלצות לחימום עם לנינגרדקה בבית

לזרימה בלתי מוגבלת של נוזל הקירור, האספקה הצינור מותקן בזווית קלה. תנאי זה מתקיים הן עבור הסוג האופקי והן עבור הסוג האנכי (אחרת המים יעמדו על שמריהם בצינור).

הרדיאטורים מותקנים באותה רמה אחד אחרי השני לחיבור אופקי ואחד מעל השני לחיבור אנכי; עגורן מייבסקי כדי להוציא אוויר מהמערכת.

סרטון שימושי

צפו בסרטון שמדבר על השגיאות במערכת החימום בעלת צינור אחד "לנינגרדקה".

בואו נסכם את זה

"לנינגרדקה" היא מערכת חימום נוחה ופרקטית לבית פרטי, שנבדקה בזמן. קל להתקנה ולתפעול, וגם תיקון קל ללא עלויות משמעותיותזהו פתרון חסכוני ויעיל העונה על הדרישה הבסיסית של "מחיר - איכות".
