GOST, SNiP ומסמכים מפחידים אחרים: איזה לחץ צריך להיות במערכת החימום של בניין דירות?

לחץ במערכת החימום מוסדר על ידי שני מסמכים: חוקי ותקנות בנייה, ותקני מדינה.

לפני פיתוח מערכת חימום עליך להכיר את מסמכי הרגולציה. למקרה הצורך, עדיף להזמין מומחים שיעזרו ביצירת הרתמה.

סוגי לחץ במערכת החימום

קיים שלושה אינדיקטורים:

1. סטָטִי, אשר נלקח כשווה אטמוספרה אחת או 10 קילו-פסקל/מ"ר.
2. דִינָמִי, נלקח בחשבון בעת ​​שימוש במשאבת סירקולציה.
3. עבודה, המורכב מהקודמים.

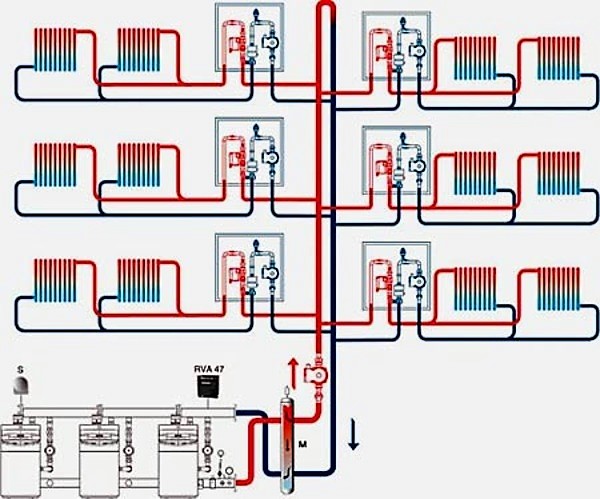

תמונה 1. דוגמה לתרשים צנרת עבור בניין דירות. נוזל הקירור החם זורם דרך הצינורות האדומים, ונוזל הקירור הקר דרך הצינורות הכחולים.

רֵאשִׁית המחוון אחראי על הלחץ בסוללות ובצינור. תלוי באורך הצינור. שְׁנִיָה מתרחש במקרה של תנועה כפויה של נוזל. חישוב נכון יאפשר למערכת לפעול בבטחה.

ערך עבודה

מאופיין על ידי מסמכים רגולטוריים ו הוא סכום של שני רכיבים. אחד מהם הוא לחץ דינמי. הוא קיים רק במערכות עם משאבת סירקולציה, שאינה נמצאת לעתים קרובות בבנייני דירות. לכן ברוב המקרים, ערך העבודה נלקח כשווה ל 0.01 מגה פסקל לכל מטר של צינור.

ערך מינימלי

הוא נבחר כמספר האטמוספרות שבו מים אינם רותחים אם מחוממים מעל 100 מעלות צלזיוס.

החישוב מתבצע באופן הבא:

• לקבוע את גובה הבית;
• הוסף עתודה של 8 מ', אשר ימנע בעיות.

אז, לבית 5 קומות, 3 מטרים כל אחת, הלחץ יהיה: 15 + 8 = 23 מטר = 2.3 אטמוספרות

מהם הסטנדרטים של GOST ו-SNiP לבנייני דירות

המסמכים קובעים את הטווחים המספקים חימום לבניין. האינדיקטורים מחושבים לשמור על טמפרטורה של כ-20 מעלות צלזיוס ולחות של כ-40%.

כדי להשיג מטרות אלה, מפותח פרויקט בשלב ההכנה לבנייה. ישנם שלושה ערכים של לחץ עבודה:

• 2-4 אטמוספרות לבתים עד 5 קומות;
• 5-7 עבור 6-9;
• 12 ומעלה עבור בניינים בני 10 קומות ומבנים גדולים.

גורמים הקובעים את האינדיקציות

בתים מודרניים מצוידים מעליות, אשר מחלקות את הרשת לחלקים. מטרתם היא לערבב זרמי מים בטמפרטורות שונות. הם מצוידים בווסתים, אשר שולטים על הפיה. זה משפיע על קביעת הלחץ: יחידה סגורה חלקית משנה את המחוון.

כדי להשיג את הערכים שצוינו ב-GOST, גם הגורמים הבאים מפריעים:

• כוחם של מכשירים, המותקן בבניין, לעיתים רחוקות תואם את החישובים שבוצעו לפני תחילת העבודה.
• מצב הציוד. במהלך הפעולה הוא נשחק.
• קוטר הצינור. לעיתים, במהלך תיקונים, מוחלף קטע מהצנרת, תוך בחירת גודל שונה, מה שמוביל לירידה בלחץ.
• מיקום הדירהככל שהקו הראשי והדוד רחוק יותר, כך גדל הסיכוי לקריאות נמוכות יותר.

בדיקת התקן בבניינים רבי קומות

זה מתבצע באמצעות מדי לחץ בשלוש נקודות:

• על ההזנה, ליד הדוד, וכן על קו החזרה בנקודה דומה;
• כמעט כל הציוד המשמשמשאבות, מסננים, וסתים ועוד;
• על הקו הראשי ליד חדר הדוודים ובמסעף לבית.

הדרישות למדדים מוגדרות על ידי GOST ו-SNiP.

דרכים להעלות את לחץ הדם

חימום מרכזי לבדוק עם מים קרים. אם מתגלה ירידת לחץ, יש להחזירה לרמה הקודמת. לאחר מכן מתבצעת בדיקת מים חמים.

בבניין דירות בלתי אפשרי לפתור בעיה כזו לבד. הדבר הטוב ביותר לעשות הוא להוציא אוויר מהצינורות. הדברים הבאים יכולים גם לעזור:

• התרופפות חוטים על ידי שבירת חיבורים מרותכים.
• הפסקת האכלה בחלקים שונים של הרתמה.
• הפחתת צריכת החשמל של המערכת לתקופה קצרה.
• בדיקת שסתומים עבור דליפת נוזל עבודה.
• מריחת סבון על המפרקים.

סרטון שימושי

צפו בסרטון, המראה בדיוק כיצד מסופק חימום לבניין מגורים רב קומות.

ירידת לחץ

זה מייצג ההפרש בין הערכים בצינורות האספקה ​​​​והחזרה. לצורך פעולה יציבה של המערכת, מספר זה חייב להיות בטווח של 0.1-0.2 מגה פסקל. סטייה מצביעה על כשל ועל הצורך בתיקון.

הקביעות של אינדיקטור זה תלוי בחישובים ובנקודות הבאות:

• מיקומי הזנה;
• קוטר צינורות;
• שסתומי סגירה קיימים.
