מהו סוד עבודתה? תכונות של מערכת החימום בבניין רב קומות

בדרך כלל, תושבי בנייני דירות אינם מתעניינים מדוע הדירות שלהם חמות.

שאלות עולות בשני מקרים: הדירה קרה או חמה מדי; אתם רוצים לשנות את מראה מקורות החום בדירה.

עכשיו נספר לכם על זה בקצרה, אילו מערכות חימום קיימות לבנייני דירות?

סוגי מערכות חימום בבניין דירות

כל מערכות החימום מחולקים לפי המאפיינים הבאים:

• לפי מיקום מקור החום: ריכוזי ומבוזר (לדירה; יחיד לכל בית).
• לפי מאפייני נוזל הקירור: מים, קיטור.
• לפי תרשים החיווט: צינור יחיד, "לנינגרדקה", צינור כפול, רדיאלי.

לפי מיקום מקור החום

בהתאם למיקום מקור החום, ישנם מספר סוגים של מערכות חימום בבניין דירות.

דירה אחר דירה

מערכת חימום דירה פרטית הוא חדר דוודים מיני, אשר נמצא בכל דירה. אלמנטים בסיסייםדוד חימום, רדיאטורים, ציוד לפינוי עשן ואספקת אוויר. סוג חימום הדירה הזול ביותר הוא זה שמקור האנרגיה בו הוא גז טבעי.

יתרונות:

• אתה שולט ברמת הטמפרטורה של אספקת המים החמים במערכת החימום.
• הבעיה של "חופשה של שבועיים" בקיץ נעלמת.
• אתה חוסך דלק ב-30-40% ולכן מוציאים פחות על חשבונות שירות.
• המערכת ידידותית לסביבה, מכיוון שתא בעירת הדלק סגור ואינו משפיע על האוורור בדירה.

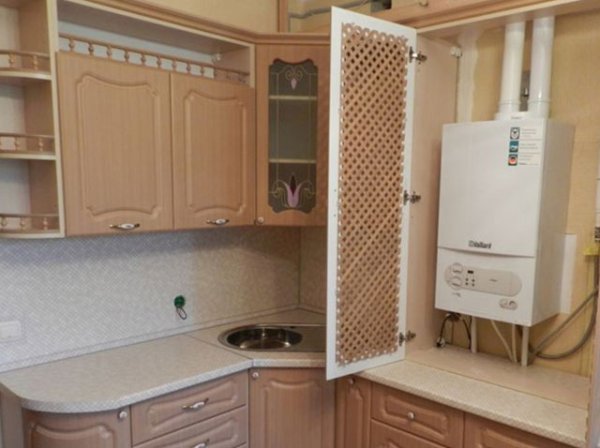

תמונה 1. דוד גז המותקן על הקיר במטבח של דירה. המכשיר מוסתר בארון מיוחד.

פגמים:

• גז טבעי הוא דלק נפיץ, ולכן הדוד בכל דירה חייב להיות מצויד בבקרת להבה, בקרת משיכה וחיישני טמפרטורה.

יחיד לבית אחד

התקינו חימום אישי בביתכם - הפתרון הנוח והחסכוני ביותר. הדיירים שולטים בעצמם על החימום בדירתם ובכל חדר בהתאם. טמפרטורה נוחה נשמרת על ידי תרמוסטט. זה חוסך בחשמל ומעניק אווירה נעימה עם המיקרו-אקלים שלו. אין צורך להפעיל תנורי חימום נוספים כשקר, ואל תפתחו חלונות אם חם מדי.

מֶרכָּזִי

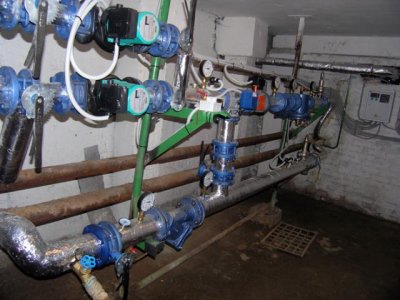

אלמנטים של חימום מרכזי: בית דוודים או תחנת חום וכוח משולבת המשמשת להעברת אנרגיה תרמית לבנייני מגורים, טורבינת קיטור (בתחנת חום וכוח משולבת) מייצרת אנרגיה חשמלית, רשת צינורות.

הקו הראשי מוביל מים חמים מחדר הדוודים לבתיהם של אנשים.

יתרונות:

• אמינות מגובה על ידי המדינה.
• ציוד ידידותי לסביבה בתוך הבניין.
• פשטות (הכל נקבע עבור תושבי בניין דירות על ידי מהנדסים בחברות אספקת חום).

חסרונות:

• עונתיות: חימום זמין רק בחורף.
• חוסר אפשרות לוויסות טמפרטורה (וויסות רק באמצעות פתחי אוורור וקונווקטורים).
• אובדן חום עקב אורך הצינורות.

לפי מאפייני נוזל הקירור

על פי מאפייני נושא החום, יש חימום מים וקיטור.

מַיִם

חימום מים הוא הסוג הנפוץ ביותר של מערכת אספקת חום. המערכת כוללת:

• דוד חימום.
• צינורות.
• רדיאטורים.
• משאבת סירקולציה.
• חיישני טמפרטורה.
• תרמוסטטים.
• בקרים.

יתרונות:

• מים הם נושא החום הנגיש והזול ביותר. הם סופגים פי ארבעת אלפים יותר חום מאשר אוויר.
• מכיוון שהמערכת סגורה, נפח המים אינו משתנה לאחר ההתקנה וההפעלה.
• ניתן לווסת את הטמפרטורה בכל רדיאטור. אין צורך לאוורר את החדר.
• מערכת חימום המים פועלת כמעט בשקט ואינה מפזרת אבק בהשוואה למערכות אוויר.

פגמים:

• מי ברז לא מטופלים הם אגרסיביים כלפי יסודות מתכת, מכיוון שהם מכילים מלחים ואלקלים. מתרחש תהליך קורוזיה, אבנית שוקעת, ולכן זרימת הנוזל מואטת ומקדם העברת החום יורד.
• מים עלולים לקפוא ולגרום לקרע מקומי בצינור. לכן, יש צורך להוסיף נוזל קירור לנוזל הקירור.
• ההתקנה מורכבת ויקרה.

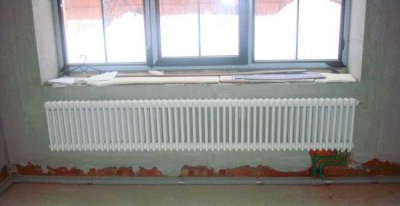

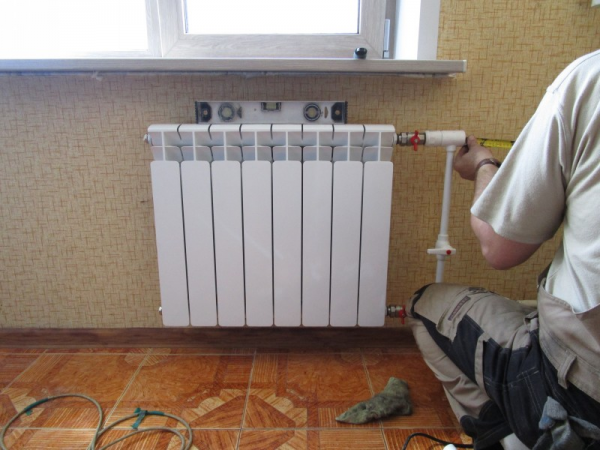

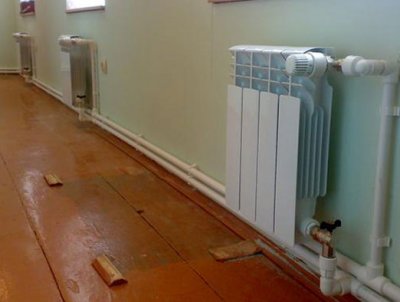

תמונה 2. התקנת רדיאטורים בדירה. המכשירים הם חלק ממערכת חימום המים.

קִיטוֹר

ההבדל העיקרי בין חימום בקיטור לחימום במים הוא נושא החום. לא מים זורמים דרך הצינורות, אלא קיטור. בנוסף, מותקן דוד קיטור, שתפקידו העיקרי הוא לאדות את המים ולהשיג קיטור בפרמטרים הנדרשים ביציאה (130—200 מעלות צלזיוס).

יתרונות:

• חימום יעיל. כאשר קיטור מתעבה, משתחרר יותר חום מאשר כאשר משתחרר חום במערכת חימום מים.
• המערכת אינרציאלית ומחממת את החדר מהר יותר.

פגמים:

1. טמפרטורה גבוהה מדי במערכת מובילה לתוצאות הבאות: זרימת אוויר פעילה בחדר; האוויר מתייבש מדי; אלמנטים חמים מסוכנים לחיים, יש צורך לסגור אותם; קשה לבחור חומרים לטמפרטורות גבוהות כאלה.
2. קשה לווסת את תפוקת החום ברדיאטורים.
3. רעש במערכת.

לפי תרשים החיווט

סוגי מערכות החימום עבור מבנים רב קומותיים נבדלים גם הם בפריסה שלהן.

צינור יחיד

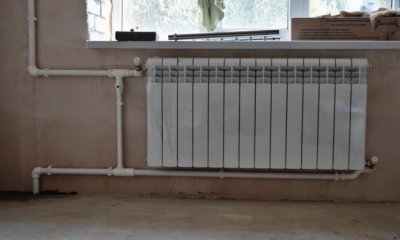

עקרון הפעולה של מערכת חימום בעלת צינור יחיד הוא פשוט.מים זורמים במעגל סגור מהדוד לרדיאטורים של החימום. ההתקנה יכולה להיות אנכית או אופקית.

אֲנָכִיחיבור גופי חימום לגובה אנכי אחד. מערכת זו מתאימה לבנייני דירות. אופקיחיבור טורי של רדיאטורים עם גובה אופקי. השיטה המתאימה ביותר לבניינים בני קומה אחת.

יתרונות:

• חסכוני: לא דורש הרבה חומרים.
• קל להתקנה.

פגמים:

• אין שליטה על סוללות בודדות.
• כדי לתקן אלמנט אחד, יש לעצור את המערכת כולה.

"לנינגרדקה"

מערכת החימום לנינגרדקה מוכרת כמערכת החימום הפשוטה והנוחה ביותר. היא אמינה, קלה להתקנה ואידיאלית לבניינים רבי קומות. בנוסף, לנינגרדקה יכולה לפעול ללא סירקולציה מאולצת בבניינים. עד 30 מטרים בגובה.

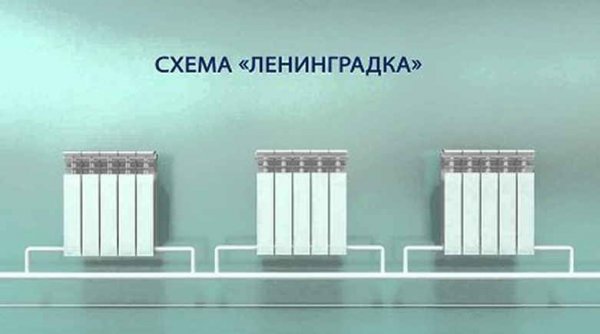

תמונה 3. עקרונות חיבור רדיאטורים לחימום לפי תוכנית לנינגרדקה. צינורות ההזנה וההחזרה ממוקמים בתחתית הסוללות.

יתרונות:

• קל להתקנה.
• אתה בוחר את טמפרטורת הסוללה.
• פשוט תסתירו את הגבהים.
• אמין אם מחושב נכון.

פגמים:

• חימום לא אחיד של הרדיאטור.
• חוסר אפשרות של "רצפה חמה".

צינור כפול

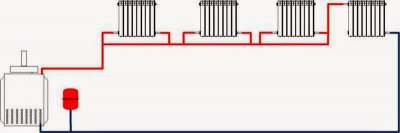

הדיאגרמה של מערכת חימום דו-צינורית שונה ממערכת חימום חד-צינורית רק בכך ש נוזל קירור חם זורם דרך צינור אחד לתוך הסוללות, א השני אוסף את המים המקוררים ומפנה אותו חזרה לדוד.

יתרונות:

• כל הרדיאטורים מקבלים מים באותה טמפרטורה ללא כל תנודות.
• ניתן להתקין ווסת זרימה על כל סוללה וזה לא ישפיע על זרימת החום הכוללת.
• ניתן להשתמש באביזרים בקוטר קטן יותר.
• פירוק קל במקרה של תקלה של רדיאטור אחד.

חסרונות:

• התקנה יקרה.

קְרִינָה

הסוללות מחוברות לאספן בחדר, שממנו יש צינור אחד שמוביל לרדיאטור. הרדיאטורים מבודדים משאר הסוללות.

יתרונות:

• החזר מהיר של ההתקנה.
• אפשרות לוויסות טמפרטורת החימום.
• הצינורות מוסתרים בקלות ברצפה.

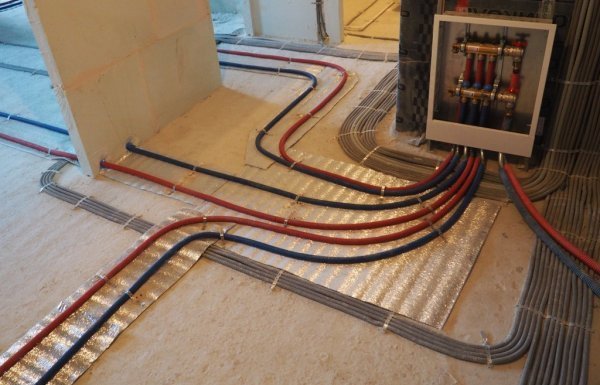

תמונה 4. התקנת מערכת החימום בדירה לפי התוכנית הרדיאלית. צינורות אדומים מצביעים על נוזל קירור חם, כחולים - קר.

פגמים:

• מספר רב של חיבורים ואביזרים, ולכן עלויות כספיות גבוהות יותר.
• תקלות תכופות.

תקנים למערכות חימום בבניינים רב קומותיים

במערכת החימום של בניין דירות, הלחץ במערכת משתנה מ-6 עד 9 אטמוספרות, הטמפרטורה תלויה במשטר הטמפרטורה (לדוגמה, 150/70, 90/70 טמפרטורת החדר צריכה להיות 18—22 מעלות צלזיוס.

סרטון שימושי

צפו בסרטון, אשר מדבר על תכונות החימום האישי של דירה, יתרונותיו וחסרונותיו.

מַסְקָנָה

כתוצאה מכך, אם יש צורך להחליף רדיאטור, להתקין מד או לבצע חימום אישי לדירה, תצטרכו ליצור קשר עם מומחים ולהסכים עם חברת הניהול.
